ВНИМАНИЕ!

Готовые светильники здесь: LED светильник "RayStar Marine"

Просьба в теме оставлять только отзыв о продукции или ценное инфо по светодиодной тематике.
Вопросы только в личку с цитированием переписки или звоните.

Цены даны в USD.
Расчёт в гривне - на момент платежа по курсу - выясняйте в личке.

Отправка Новой Почтой по четвергам.

Оплата на карту ПриватБанка или при получении на Новой Почте.

В другие страны тоже отправляю.
Оплата системами перевода денег на ФИО - Золотая корона, Контакт, Лидер ...
Отправка обычной почтой или другими почтовыми службами на Ваш выбор.

LED комплектующие "RayStar Marine"


Как сделать просчёт необходимых комплектующих описано во 2ом сообщении темы

Диоды
Чтоб можно было сравнить параметры диодов разных брендов и как справочная информация: оптическая мощность и потребляемая мощность рассчитаны для общеупотребительных токов и для температуры кристалла 80 градусов !!!

Стоимость указана за диод без звезды, но продаётся всё в сборе - нужно указать на каких звёздах желаете получить диоды.
Звёзды показаны в следующем абзаце.




Пару слов от производителя о разнице UV топовой серии N35L-U и эконом серии C35L-U-A
Главное различие между N35 и C35 заключается в материалах подложки, что соответственно отражается на показателе теплового сопротивления светодиода.
Для N35 это 4,4 C/W, для C35 - 8 C/W, что отражается на сроке службы при одинаковых условиях. Так же поэтому N35 можно использовать при токе 1000 мА в отличие от С35.


Звёзды
Как самые общеупотребительные 20 мм:

● 1-кристальная ................ $0,4
● 3-кристальная ................ $0,5
Последняя 3х кристальная с последовательным соединением диодов имеет возможность установки оптики LEDiL SATU
Если нужны другие - дополню

Пример вычисления стоимости 3х-кристальной звезды с Cree белым, синим и роялем
● Белый XPGDWT LE1 ....... $1,5
● Синий XPEBBL 205 ......... $1,9
● Рояль XPGDRY 501 ......... $1,9
● 3-кристальная звезда .... $0,6
Итого: $1,5 + $1,9 + $1,9 + $0,5 = $5,8

Внимание! Распайка гирлянды 3х-диодных звёзд!
Чтоб минимизировать пересечения проводов и при натяжке гирлянды провода не касались диодов - кристалл "B" впаян перевёрнуто!, т.е. "+" и "-" поменяны местами.
Фото: Скрытый текст

Контроллеры собственной разработки



● Контроллер 4 канала - более не выпускается Скрытый текст

● Контроллер 4 канала / 256 градаций яркости, с кнопками и дисплеем (max 36 V) ................ $45 (термодатчик в воду, крепления, передняя планка в комплекте, фото: Скрытый текст

)

Особенности версии с экраном и кнопками
- 3 года в продаже !!! Идеальный выбор для новичка !!!
- один из самых дешёвых при богатом функционале, комплектации, простом управлении и минимальных размерах
- размер 135х30х20 мм позволяет встроить в стандартный швеллер 40х20х2, как отсек для электроники светильника. фото Скрытый текст

Всё для сборки корпуса с дизайном под этот контроллер
Состав: Нарезка алюминиевых профилей, болтики и 2 м силового провода питания
Фото светильника Скрытый текст

● Однорадиаторный за 1м длины, ширина 142 мм ................. $60
● Двухрадиаторный за 1м длины, ширина 264 мм ................. $95
Ваша стоимость = Ваша длина * стоимость за метр

- измерение/показ температуры воды аквариума
- сохранение хода времени на ~12 часов при пропадении электричества
- сохранение настроек суточной программы и других настроек светильника при пропадении электричества
- отдельное управление яркостью 4х каналов между 20 таймерами: в зависимости от времени суток - рассветы/закаты/лунные ночи/ночная подсветка/цветокоррекция ...
- 256 градаций яркости каждого канала
- управление активным охлаждением светильника в зависимости от яркости
- управление активным охлаждением аквариума в зависимости от температуры воды
- питание от 7V до 36V

● Контроллер 16 каналов / 65536 градаций яркости, с управлением по Bluethooth (max 58 V) ........ $77

● Контроллер 16 каналов / 65536 градаций яркости, с управлением по Bluethooth (max 58 V) ........ $85 + Управляемый блок питания вентиляторов на плате контроллера

Термодатчик на радиатор в комплекте каждого контроллера

Особенности Bluethooth версии
- низкопрофильный дизайн, что позволяет размещать на радиаторе под стеклом и не требует отдельного отсека
- идеальное решение для встраивание в крышки аквариумов
- 16-канальналов
- размер 115х40х10 (антенна bluetooth модуля увеличивает ширину на 7 мм)
- сохранение хода времени на несколько суток при пропадении электричества
- сохранение настроек суточной программы и других настроек светильника при пропадении электричества
- измерение температуры радиатора и защита диодов от перегрева
- отдельное изменение яркости каналов между 20 таймерами: в зависимости от времени суток - рассветы/закаты/лунные ночи/ночная подсветка/цветокоррекция ...
- 65536 градаций яркости каждого канала (ШИМ 16 двоичных разрядов)
- питание от 7V до 60V
- управляющая программа для Windows, Android и MAC
- показ времени светильника, температуры радиатора, текущей мощности всех диодов , редактирование программы и т.д.

Скриншоты интерфейса: Скрытый текст

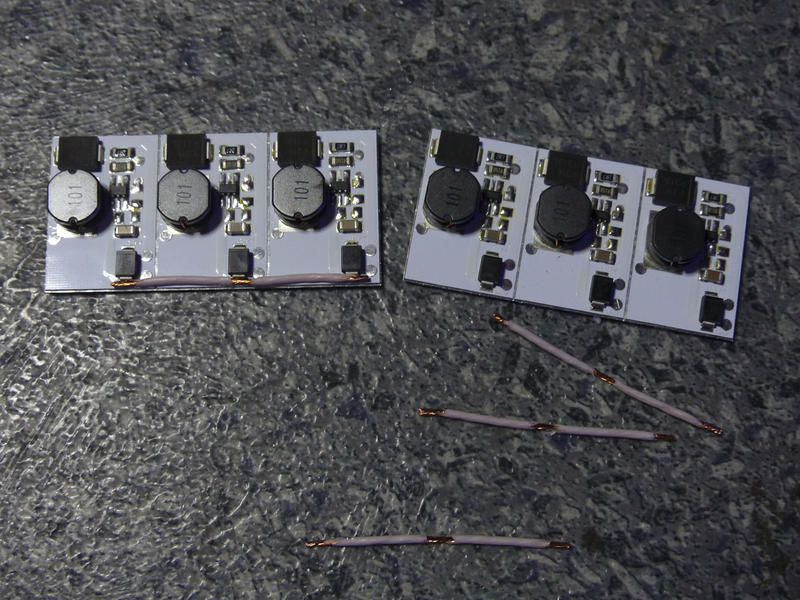

DC-DC управляемый драйвер собственной разработки
Особенности
- низкопрофильный дизайн 28х18х7 мм, что позволяет размещать драйвера на радиаторе под стеклом и не требует отдельного отсека
- на алюминиевой плате, что позволяет максимально эффективно отводить тепло
- крепление термоскотчем, без болтов
- максимальный ток возможно задать резистором в диапазоне 350 mA - 1000 mA
- КПД достигает 96%
- яркость диодов регулируется ШИМ
- предусмотрена схема плавного включения, предохраняющая от скачков стартового тока
- содержит схему отключения при снижении входного напряжения ниже минимального значения
- имеет защиту от перегрева, а также контроля обрыва и короткого замыкания светодиодной нагрузки


● Управляемый драйвер 700 mA (max 36 V) ..................... $4,5 (термоскотч как крепление к радиатору - в комплекте)
● Управляемый драйвер 800 mA (max 36 V) ..................... $4,5 (термоскотч как крепление к радиатору - в комплекте)
● Управляемый драйвер 900 mA (max 36 V) ..................... $4,5 (термоскотч как крепление к радиатору - в комплекте)
● Управляемый драйвер 1000 mA (max 36 V) ................... $4,5 (термоскотч как крепление к радиатору - в комплекте)

Расчёт количества диодов, которые можно повесить на драйвер, дан во 2ом сообщении темы

БП и драйвера AC-DC - от сети 220V
● БП ASUS 19V 90W .................................................. ...... $26
● БП Mean Well 24V 60W: LPV-60-24 .................................. $27
● БП Mean Well 24V 100W: LPV-100-24 .............................. $38
● БП Mean Well 24V 150W NES-150-24 ............................... $31 Серия NES: в сеточку, с вентиляторами Скрытый текст

● БП Mean Well 24V 200W NES-200-24 ............................... $43
● БП Mean Well 24V 350W NES-350-24 ............................... $63
● БП Mean Well 27V 320W SE-320-27 ................................. $52
● БП Mean Well 36V 200W NES-200-36 ............................... $56
● БП Mean Well 36V 350W NES-350-36 ............................... $71
● БП Mean Well 36V 450W SE-450-36 ................................. $116
● БП Mean Well 36V 150W HLG-150H-36 ............................ $75 Серия HLG: защита от влаги и пыли и т.д. Скрытый текст

● БП Mean Well 36V 185W HLG-185H-36 ............................ $93
● БП Mean Well 36V 240W HLG-240H-36 ............................ $106
● БП Mean Well 36V 320W HLG-320H-36 ............................ $150
● БП Mean Well драйвер 700 mA 35W: LPC-35-700 ............. $18
● БП Mean Well драйвер 1400 mA 60W: LPC-60-1400 .......... $22
... и другие



Разное
Радиаторы могут быть отрезаны с точностью до 1 мм
Ваша стоимость радиатора = Ваша длина * стоимость 1 м
● Полукруглый радиатор 146х43, за 1м ................................... $34 - анод серебро
Позволяет разместить до 100W диодов на 1 м при пассивном охлаждении и температуре корпуса 50 градусов.
● Пара акриловых заглушек + нержавеющие винты ......... $4 - серебро
● Пара акриловых заглушек с ножками + нерж. винты ....... $7 - серебро




● Ш-Радиатор 244х26, за 1м ............................................ $62 - серебро, анод 21 микрон (толщина покрытия против солёной воды)
● Ш-Радиатор 122х26, за 1м ............................................ $29 - серебро, анод 21 микрон (толщина покрытия против солёной воды)
● Ш-Радиатор 92х26, за 1м .............................................. $24
● Ш-Радиатор 72х26, за 1м .............................................. $20
● Вентилятор 50х50х10 (тихий, долговечный) ................... $4,3
● Вентилятор 60х60х10 (тихий, долговечный) ................... $5,5
● Вентилятор 70х70х10 (тихий, долговечный) ................... $6,7
● Термоскотч 18х200 мм .................................................. $2,5
● Провод для разводки драйверов 0.5 , за 0.5м ................. $0,6
● Провод для разводки звёзд 0.12 , за 5м ......................... $1,2
● Провод силовой 4х1мм2, за метр ................................... $1
Рассеивающее стекло для убирания бликов толщиной 2 мм - а-ля люминесцентная лампа:
● Ширина 110 мм, за метр ............................................... $5
● Ширина 232 мм, за метр ............................................... $12

Спрашивайте, если не обнаружили нужного

Светодиоды, контроллеры проверяются перед отправкой!, но:
При самостоятельной сборке снимаю с себя ответственность за:
● нерабочие светодиоды
● кривые ручки сборщика
● неправильные приборы и материалы при пайке
● неправильное понимание происходящих процессов и моих рекомендаций
● неправильную разводку проводами (хотя некоторая защита "от дурака" присутствует)
● выход из строя каких либо компонентов даже при правильном соединении - это случается, хоть и исключительно редко

Гарантируется:
● техподдержка
● разбор ситуации при выходе из строя контроллеров, драйверов и блоков питания - т.е. возможна ли их починка или замена и за чей счёт.

Статистика такова, что было всего несколько обращений в течение 7 лет.


Что бы сэкономить наше с Вами время, оформляйте плиз заказ, копируя строки из прайса и проставляя впереди количество, по примеру:

0,6м ... Полукруглый радиатор 146х43, за 1м ........................... 30 - анод серебро 0,6*32 = 19,2
10 шт . Звезда на 1 диод + С35L-BN-A (470nm) ....................... 0,5+1,2 = 1,7
5 шт ... Звезда на 3 раздельных диода + С35L-BN-A (470nm) + С35L-BN-A (470nm) + С35L-DN-A (440nm) .... 0,6+1,2+1,2+1,2 = 4,2
7 шт ... Звезда на 3 последовательных диода + 3 * XTEAWT BH53 ...... 0,6+2,1+2,1+2,1 = 6,9
1 шт ... Контроллер 16 каналов / 65536 градаций яркости, с управлением по Bluethooth (max 36 V) ........ 89
6 шт ... Управляемый драйвер 700 mA (max 36 V) ..................... 4,8
1 шт ... БП Mean Well 36V 185W HLG-185H-36 ............................ 93
.....
И т.д.
.....
Итого: 0,6*30 + 10*1,7 + 5*4,2 + 7*6,9 + 89 + 6*4,8 + 93 = $315,1 (эту формулу можно скопировать в стандартный виндовый калькулятор)

После такого оформления заказа у меня не возникнет вопросов - "Чего же на самом деле хочет заказчик?"
Я проверяю расчёты и даю добро на проплату.



Цены даны в USD.
Расчёт в гривне - на момент платежа по курсу - выясняйте в личке.

Отправка Новой Почтой по четвергам.

Оплата на карту ПриватБанка или при получении на Новой Почте.

В другие страны тоже отправляю.
Оплата системами перевода денег на ФИО - Золотая корона, Контакт, Лидер ...
Отправка обычной почтой или другими почтовыми службами на Ваш выбор.


Просьба в теме оставлять только отзыв о продукции или ценное инфо по светодиодной тематике.
Вопросы только в личку с цитированием переписки или звоните.

[airsoft]

Рекомендации по подбору компонентов для светильника в рифовом аквариуме

Исходя из моей 5-летней практики конструирования и продаж полноспектральных светильников, далее излагаю свой концепт их построения.

Концепт предполагает:
● ВСЁ!!! кроме блока питания встраивается в корпус светильника, и не нужно тянуть в тумбу кучу проводов!
● Наличие контроллера
Весь смысл LED света как раз в возможности тонкой регулировки каждого канала раздельно.
Управление светом важно при старте аквариума, при возникновении проблем с низшими водорослями - всем известно что они реагируют как на мощность, так и на спектр.
А главное - без этого скучно и неинтересно. Ведь у нас видовой аквариум с дизайном, а не банка для разведения кораллов с рыбой.
● Пассивное охлаждение!!! с довольно низкой температурой радиатора в 50 градусов, чтоб не переживать за здоровье светодиодов летом и обеспечить им долгую и счастливую жизнь К тому же, не знаю как кого, а меня раздражает шелест даже сверх тихих вентиляторов и мысль о том что за ними надо периодически ухаживать Хотя конечно есть безвыходные ситуации - например, встраивание в крышку или нужно поместить очень большую мощность в маленький корпус. Примеры активного охлаждения тоже есть.
● Никаких разъёмов - всё только паяется! Существует мнение, что электротехника - это наука о контактах. А т.к. надёжность превыше всего, то в нашем случае я полностью это мнение поддерживаю. К тому же, усугубляет ситуацию влажная и солёная среда.

О выборе мощности
Как показывает практика, морские животные имеют довольно большой диапазон приспособляемости к мощности и спектру света. Для высоты аквариума 40-60 см и при рекомендованной высоте светильника 5 см над водой, при перерасчёте потребляемой мощности топовых бинов Cree к объёму аквариума это от 0.4W/л для мягкоты и LPSов до 0.8W/л для SPSов. Для травников это от 0.5W/л для обычного до 1.0W/л для разогнанного с СО2 и постоянными УДО.

Когда стоит выбрать полный спектр и максимально рекомендованную мощность:
● всегда ведь хочется понимать, что есть простор в реализации своих ещё не родившихся идей
● контроллер всегда позволит убавить мощность

Когда выбирают минимальный спектр и мощность:
● финансовый вопрос приоритетнее всех остальных
● точно известно, что планируемая живность не требовательна к свету: мягкота и LPSы


Есть несколько схем построения светильников и ниже опишу плюсы и минусы каждой, но сначала надо понимать что такое светодиод и как его зажигают.
Попробую изложить простыми словами.

Светодиод - полупроводниковое устройство, излучающее свет при протекании тока через него, не напряжения!!!
Чем больше количество протекающего тока, тем больше яркость света, но тем больше тепла выделяет светодиод и это главная проблема - тепло надо куда то девать, иначе светодиод перегреется и если не сгорит вовсе, то быстро потеряет светимость. Ток должен быть стабильным, этим как раз и занимается драйвер.

Драйвер - электронное устройство, стабилизирующее ток в нагрузке, не напряжение! Т.е. будет ли 1 диод в нагрузке или максимум для данного питающего напряжения - драйвер выставляет такое напряжение на всей гирлянде диодов, чтоб ток = константе. Именно от значения тока через диод зависит результирующая яркость.
Драйвер может иметь управляющий вход для управляющего сигнала, например от контроллера.
Кроме этого, драйвер характеризуется способом запитки и выходной мощностью.
Способ запитки:
● AC-DC - Питающее напряжение от сети 220V. Обычно это неуправляемый драйвер. Конечно бывают управляемые AC-DC, соответственно можно и яркость регулировать, но такой концепт лично я не рассматриваю.
● DC-DC - Питается постоянным током, максимальное напряжение указывается на драйвере, обычно от 24V до 60V. Следовательно этому драйверу необходим блок питания, выдающий напряжение меньшее или равное напряжению питания драйвера. Обычно это управляемый драйвер.

От выходной мощности зависит количество диодов в гирлянде, которые потянет этот драйвер.
Гирлянда диодов представляет собой последовательное подключение светодиодов одного цвета: "+" к "-", "+" к "-" и т.д.
Таким образом с одной стороны гирлянды будет "+", с другой "-" и мы их соответственно подключим к выходу драйвера: "+" к "+", "-" к "-".

Минимум в гирлянде ставится 1 диод, а максимум зависит от питающего напряжения:

Например драйвер на 700 mA при питающих 36V:
● Выходная мощность = 0,7А * 36V = 25,2W
● Максимальное количество Cree XTEAWT BH53 светодиодов = 25,2W / 2,16W = 11 штук
● Максимальное количество Cree XPERED 301 светодиодов = 25,2W / 1,6W = 15 штук
Драйвер на 1000 mA при питающих 24V:
● Выходная мощность = 1А * 24V = 24W
● Максимальное количество Cree XTEAWT BH53 светодиодов = 24W / 3,17W = 7 штук
● Максимальное количество Cree XPEBLU Y01 светодиодов = 24W / 3,5W = 6 штук
Драйвер на 700 mA при питающих 12V:
● Выходная мощность = 0,7А * 12V = 8,4W
● Количество Cree XTEAWT BH53 светодиодов = 8,4W / 2,16W = 3 штук
● Количество Cree XPEBLU Y01 светодиодов = 8,4W / 2,3W = 3 штук


Теперь о схемах построения светильников

1. 220V -> AC-DC неуправляемый драйвер -> гирлянда диодов.
2. 220V -> Блок питания -> контроллер с управляемыми DC-DC драйверами на каждый цвет или группу цветов -> гирлянды диодов



Плюсы и минусы варианта №1:
+ Относительно дёшево.
+ Относительно простая сборка.
- Невозможно управлять яркостью светильника.
- Невозможно добавить контроллер.
Здесь конечно можно применить несколько неуправляемых AC-DC драйверов на разные цвета.
Но цвета придётся клацать внешними таймерами, что соответственно займёт несколько розеток, увеличится кубло проводов и по стоимости приблизит к варианту №2.
Если всё таки не интересуют закаты, рассветы и тонкая регулировка спектра и мощности в течение суток - то не вижу смысла тратить большие деньги на LED свет - можно запросто обойтись люминесцентным или МГ светом. Разве что аквариум не видовой и Вы хотите светильник не греющий воду и который меньше потребляет электроэнергии.

Плюсы и минусы варианта №2:
+ Большая масштабируемость.
+ Управляющий контроллер.
- Относительно бОльшая трудоёмкость сборки.
- Несколько дороже варианта №1.


Соотношение цветов
Подразумевается наличие контроллера.

Для моря:

1. Основное освещение: равное количество 3х-кристальных звёзд: White+Blue+RoyalBlue (WBR) и White+RoyalBlue+RoyalBlue (WRR).
2. Минимально необходимые другие цвета для 4х-канального контроллера: Red+Green(RG).
3. Для 16 канального контроллера наличие следующих цветов позволяет сделать полноспектральный светильник: Hyper Red, Orange, Yellow, Cyan, Royal Blue 440, UV430, UV410, UV400, UV390.

Соотношение диодов: на каждые WBR + WRR приходится совокупность не повторяющихся цветных + замыкающие WBR + WRR.

Количество каждого типа звёзд можно получить из уравнения:
N * ( (WBR + WRR) + RGUV420 + HRСRB440) + замыкающие (WBR + WRR) = Необходимая мощность света
где
N - количество звёзд каждого типа
WBR, WRR, RGUV420, HRСRB440 - Мощность звезды


Было:Скрытый текст

Например, если это выразить в 3х-кристальных звёздах для расчёта светильника: N * ( (WBR + WRR) + RGUV420 + HRСRB440) + замыкающие (WBR + WRR)

Для травника

1. Основное освещение: холодный белый. Удобно компоновать на 3х-кристальной звёзде: White+White+White (WWW).
2. Минимально необходимые другие цвета для 4х канального контроллера: Red+Green+Blue (RGB). Смесь которых позволяет визуально получать любые цвета. Например тёплый белый - это смесь белого и немного красного; "луна" - это смесь белого, зелёного и синего, хотя некоторые оставляют на "луну" только синий.
3. Для 16 канального контроллера спектр светильника можно ещё больше приблизить к солнечному/сплошному/более управляемому добавлением светодиодов таких цветов: HyperRed+Cyan+RoyalBlue (HRСRB). Что ещё больше может выделить пёстрых рыб или повлиять на окраску растений.
4. Необязательные цвета, но их наличие позволяет сделать совсем уж полноспектральный светильник: Orange, Yellow, Royal Blue 440, UV430, UV410, UV400, UV390.

Соотношение диодов: На каждые 6 холодных белых приходится совокупность не повторяющихся цветных + замыкающие 6 холодных белых.
Например, если это выразить в 3х-кристальных звёздах для расчёта светильника: N * (2*WWW + RGB + HRСRB) + замыкающие 2*WWW.

Количество звёзд, драйверов, БП: Что заказать?
Все расчёты приводятся при использовании диодов Cree и драйверов на 700 мА.

1. Длина светильника = длине аквариума. о встраивании в крышку отдельное слово
2. Ширина светильника = одному радиатору при ширине аквариума до 40 см или двум радиаторам если больше 40см. Выбираем соответствующий корпус.
3. Выбираем из 1го сообщения темы 4х-канальный контроллер для эконом варианта или 16-ти канальный - для полноспектрального и соответствующий ему корпус.
4. 7-12 см по торцам радиатора берутся для размещения драйверов и контроллера Bluetooth. На оставшемся пространстве располагаются звёзды: WBR гирляндой вдоль одного края радиатора, WRR вдоль другого, цветные посередине.
5. Количество звёзд для однорадиаторного корпуса: (Ваша длина * 140W/м) / 6,6W. Где 6,6W - это средняя потребляемая мощность 3х-кристальной звезды при 700 мА.
6. Определяемся какую живность сажаем в аквариум и соответственно максимальную мощность светильника от 0.4W/л для мягкоты и LPSов до 0.8W/л для SPSов. Или если это травник, то от 0.5W/л для обычного до 1.0W/л для разогнанного с СО2 и постоянными УДО.
7. Если радиатор встраивается в крышку или любое другое замкнутое пространство, то обязательно применение активного охлаждения. Количество звёзд при этом ограничено только возможностями активной системы охлаждения - радиатор не должен нагреваться больше 50 градусов.
8. Каждую гирлянду кристаллов одного цвета должен запитать отдельный драйвер. Если кристаллов в гирлянде больше чем может потянуть 1 драйвер, то параллельно вешаем ещё 1 драйвер с этим же цветом кристаллов и управляющие входы у драйверов соединяем.
9. Напряжение блок питания выбираем из расчёта максимального количества кристаллов в гирлянде. Мощность выбираем минимум на 20% больше чем потребляют все звёзды / 0,9 КПД драйверов.

Например дано:

1. Банка 80х35х40 = 112 л
2. Живность - SPSы

Вычисляем:

1. светильник однорадиаторный 80 см
2. корпус может отдать тепла 0,8 м * 140 W/м = 112W
3. необходимая мощность 0,8W/л * 112 л = 90W
4. примерное количество звёзд 90W / 6,6W = 14 шт
5. исходя из соотношения WBR + WRR к одной RGUV получаем результирующее количество звёзд: 5 WBR, 5 WRR и 4 RGUV
6. драйвера: на каждую гирлянду по 3 = 9 шт. Тогда БП будет необходим в 24V. Если объединить белые в 10 шт и Рояли в 10 шт, то избавимся от 2 драйверов, но БП потребуется в 36V.
7. Минимальная мощность БП: 5 * 6,6W + 5 * 6,5W + 4 * 6,7W = 92,3W / 0,9 = 103 * 20% = 123W
8. Итого из наличия: 9 драйверов и 24V 200W NES-200-24. Или 7 драйверов и 36V 200W NES-200-36

Пример заказа комплектующих в крышку
9-канальный комплект мощностью 105W в крышку Boyu TL-550 128 литров
Вариант PRO



Большая картинка:Скрытый текст

Список заказа
4 * Звёзда Cree White-Blue-Royal ........................................ 7,9
4 * Звёзда Cree White-Royal-Royal ...................................... 9,3
3 * Звёзда Osram Hyper Red 660 нм - Cyan - UV390 .......... 11,8
3 * Звёзда Osram Orange - Green - UV420 ......................... 10,9
7 * Управляемый драйвер 700 mA (max 36 V) ..................... 4,8 (термоскотч как крепление к радиатору - в комплекте)
3 * Управляемый драйвер 900 mA (max 36 V) ..................... 4,8 (термоскотч как крепление к радиатору - в комплекте)
1 * Контроллер 16 каналов / 65536 градаций яркости, с управлением по Bluethooth (max 36 V) ... 97 + термодатчик
0,31 * Ш-Радиатор 122х26, за 1м ......................................... 34
1 * Провод для разводки звёзд 0.12 , за 5м ....................... 1,22
1 * Провод для разводки драйверов 0.5 , за 0.5м ................ 0,6
2 * Провод силовой 4х1мм2, за метр ...................................... 1
2 * Термоскотч 18х200 мм .................................................. . 2,5
2 * Вентилятор 50х50х10 (тихий, долговечный) ................... 4,3
1 * БП Mean Well 36V 185W HLG-185H-36 ........................... 92,7

Итого: 4*7,9 + 4*9,3 + 3*11,8 + 3*10,9 + 10*4,8 + 97 + 0,31*34 + 1,22 + 0,6 + 2*1 + 2*2,5 + 2*4,3 + 92,7 = $403

Удешевлённый вариант, где:
- 4 канала, 110W
- вентиляторы не имеют плавной регулировки скорости
- применяется меньше цветов - нет красного 660, оранжевого, циана, и двух УФ
- синие и рояли управляются одним каналом
- используется дешёвый БП

Список заказа
4 * Звёзда Cree White-Blue-Royal ......................................... 7,9
4 * Звёзда Cree White-Royal-Royal ....................................... 9,3
3 * Звёзда Cree Red - Green ................................................ 4,2
7 * Управляемый драйвер 700 mA (max 36 V) ...................... 4,8 (термоскотч как крепление к радиатору - в комплекте)
1 * Контроллер 4 канала / 256 градаций яркости, с управлением по Bluethooth (max 36 V) ................ 68
1 * Управляемый 12V БП для вентиляторов .......................... 8,5
0,31 * Ш-Радиатор 122х26, за 1м .......................................... 34
1 * Провод для разводки звёзд 0.12 , за 5м ........................ 1,22
1 * Провод для разводки драйверов 0.5 , за 0.5м ................. 0,6
2 * Провод силовой 4х1мм2, за метр ....................................... 1
2 * Термоскотч 18х200 мм .................................................. .. 2,5
2 * Вентилятор 50х50х10 (тихий, долговечный) .................... 4,3
1 * БП Mean Well 24V 150W NES-150-24 ............................... 30,5

Итого: 4*7,9 + 4*9,3 + 3*4,2 + 7*4,8 + 68 + 8,5 + 0,31*34 + 1,22 + 0,6 + 2*1 + 2*2,5 + 2*4,3 + 30,5 = $250

Можно ещё немного снизить стоимость за счёт установки диодов SemiLEDs вместо Cree.



Схема соединения модулей светильника

Обратите внимание как объединены синий и рояль



Большая картинка:Скрытый текст

Распиновка драйвера:Скрытый текст

Если нужны поясняющие картинки - скажите мне в личку

Просьба все вопросы, которые освещены недостаточно или непонятны писать в личку - буду дополнять

[Neonius]

Ух ты!!! Вот это да , никаких тайн....Класс.........Думал что вопросов нет, а они пока еще есть, на фото светильника для Деннерле 60 диоды располагаются на полосе крепления, естетический вид выигрывает, здесь же ее нет. Или ее нужно заказывать отдельно, дополнительно?

[GGB]

[vik]

Перед самым Новым годом прикупил себе комплект: радиатор с корпусом, восемь звезд и шесть драйверов. Неспешно собрал. Фотки процесса сборки постараюсь выложить до конца этой недели. Пока могу сказать , что проблем со сборкой не возникло никаких. Спасибо Андрею за информационную поддержку и очень быструю комплектацию заказа.

Состав комплекта:

1.Радиатор

2.Детали корпуса
Сборка корпуса начинается с нарезки резьбы М4 для крепления боковых панелей корпуса
3.Драйвер светодиодный

Необходимо изготовить и распаять перемычки питания (провод в комплекте)

4.8 звезд :
3 W-B-R, 3 W-R-R, 2 R-G-UV


5. Кабель, 4-х проводной для подключения к блоку питания

БП- MeanWell NES - 24 V 6,5 A
Контроллер от Андрея, 4 канала , 9 ступеней. Пока его хватает.

Что получается в итоге:







Блок питания и контроллер использованы от старого светильника :

Информацию и фото буду добавлять постепенно.

[airsoft]

Виктор, отдельное спасибо за фотки!

[Kosss]

Контроллер 4 канала / 8 разрядов, с управлением по Bluethooth (max 36 V) - будет ли роботать от 24 вольт?

[airsoft]

Kosss, Да - питание от 7V до 36V

[VOKA]

Посылку получил .
Большое спасибо Андрей !

[pavel928-1]

Могу добавить только следующие заказывал некоторые комплектующие у airsoft -Дле переделки банки Реса 500ПЛ , чем остался доволен -хороший товар и хороший продовец! удачи в дальнейшем!!!

[dark_angel]

Андрей большое спасибо, все собирается легко как лего в детстве, отдельное спасибо за консультации.
В общем у меня остались самые положительные впечатления советую.

[Kistuk]

Доброго времени суток!!!Вопрос назрел таков: Ширина банки 45см ,высота 60см ,получаеться что до40см идёт радиатор 127мм свыше типо удваивать надо.Это что же получаеться мне 127мм не подойдёт из-за 5 см??? и то 5см минус две стенки по 10мм и того 3см.Может можно поставить 127???У меня моря -мягкота!!!Помогите разобраться!!!

[airsoft]

Kistuk, Доброго.
Рекомендации даны, но это не правило обязательное к исполнению.
Да, потенциально возможен небольшой недосвет, но это не катастрофа, и Вас это может вполне удовлетворить, особенно при содержании мягкоты.

[Kistuk]

Спасибо понял!!!

[TakedaMaru]

Андрюх, хочу выразить благодарность за твои контроллеры и данную статью.
Хоть она и в коммерческом разделе...
Огромнейшее тебе спасибо, человечище!!!
Буду рад снова и снова работать с тобой!!



Скрытый текст

(Администрация , видать, пока не догадалась, что можно и нужно создать в морской ветке раздел для ревью и статей вроде "полезностей" и какого-то багажа знаний... а не для "прадам", "помогите" и "вот как я могу"...... ). дада. (Я писал Шерхану об этом).
