Экономная и безопасная установка СО2 своими руками

[TPV]

1. Традиционный вариант установки по мотивам и при поддержке Юрия Владимировича! (получившего в народе название "Генератор СО2 Юрия-TPV") Фото1, 2.
Добрый день всем!
Блуждая по интернету в поисках безопасного и самого дешевого способа подачи СО2, наткнулся на одну очень интересную и простую систему http://www.forum.aquastatus.ru/viewt...p=53024#p53024. (смотри фото)
Принцип действия очень простой, и давно всем известный (кислотно-щелочная реакция).
Для изготовления данного девайса понадобиться:
• Две полулитровых пластиковых бутылки (желательно от сока «Биола» или йогурта в них крышки широкие, проще штуцера герметизировать)
• Два обратных клапана (я поставил самые дешевые по 5 грн.)
• Тройник
• Краник (желательно что-то типа камоцци для тонкой регулировки)
• Штуцера 4 шт. (я их сделал с нержавеющих шпилек М6 просверлив по оси сквозные отверстия Ф1,5 мм, и сняв по краям резьбу на наждаке для плотного одевания шланга)
Р.S.-По рекомендациям Господина BelkinS-а можно сделать так: в крышечке от бутылки высверлить два отверстия диаметром 6мм (нужно сверлить острым сверлом и аккуратно, чтобы отверстие было с ровными краями), в них вставить шланги тоже диаметром 6мм (толстостенные компрессорные), так чтобы с внутренней стороны крышки они выходили примерно на 5 мм. И изнутри в шланги вставил белые штуцеры от капельницы. Они входят в шланги с усилием и за счет расширения шланга в этом месте, намертво загерметизировали соединение. Дополнительно ничего не проклеивал.

• Шланг для подачи кислорода (пару метров в зависимости от места расположения установки)
• Две жестких пластиковых трубки (те которые идут до дна бутылок)
• Сода 60 г.
• Лимонная кислота 50г.
• Вода 200 мл.
• Небольшой кусок резины для уплотнения штуцеров.
• И самое главное немного терпения

Собираем по схеме-фото 2 или по схеме- фото 6 предложной Mustafa -экономим тройник но появляется еще одна дырка в пробке, либо по предложенной господином Ye_Lviv схеме-фото 7 (последняя схема дает возможность сэкономить тройник и устранить дополнительное место герметизации) все схемы работают нормально при грамотной сборке, главное клапана правильно поставить по направлению стрелок. Засыпаем 60 г соды в одну бутылку, 50 г кислоты в другую заливаем воду в каждую бутылку по 100 мл (пропорции важны). Тщательно перемешиваем (сода не растворяется полностью, так и должно быть, а вот кислоту нужно размешать полностью)
Закрываем бутылки заранее подготовленными пробками со штуцерами и разводкой, подключаем к аквариуму (к реактору, флейте, и т.д……)
Запуск, он производится очень просто, перекрываем кран подачи СО2 в аквариум и сдавливаем рукой бутылку с кислотой, выдавив немного ее в соду, реакция начинается мгновенно и давление в обеих бутылках резко увеличивается (1-2,5 атмосферы).
По просьбе трудящихся)) Юрий Владимирович снял видео по запуску клапанного "Генератор СО2 Юрия-TPV"

http://youtu.be/NyDr6KwIjgE
Еще ВИДЕО: http://www.aquaforum.ua/showpost.php...postcount=1621
После уравновешивания давления, реакция прекращается - система готова к использованию. Начинаем подавать СО2 в аквариум давление в бутылке с содой со временем падает, а в бутылке с кислотой остается прежним, за счет чего кислота опять вдавливается в соду автоматически, вызывая реакцию, и так до полного истощения реактивов.
Система очень стабильна, давление держит на протяжение всего цикла работы.
При работе 1-2 пузырька в секунду на протяжение 12 часов в сутки одной заправки хватает на 2-3 недели.

2. В процессе длительных экспериментов, над данной системой, кучей доработок и т. д. Возникла идея упростить до максимума данную систему!
Представляю Вашему вниманию Бесклапанный "Генератор СО2 Юрия-TPV" (С позволения всех, буду ее так называть! Фото 3,4.) который имеет значительное количество преимуществ (основное из которых минимальное количество соединений) по характеристикам не уступающую прототипу!
По принципу действия, запуска, регулировки, герметизации соединений все так же как и в первом варианте.

Единственное что, нужно воды не 200 мл. по 100 мл. в каждую бутылку, а только 100 мл. в кислоту, сода должна быть в сухом состояние!

Основная доработка заключается в том, что китайские клапана и тройники не используются вообще, в пробке содовой бутылки сверлим два отверстия, а в кислотной только одно, в содовую бутылку запихиваем два одноразовых стаканчика (самый сложный и требующий железных нервов процесс), предварительно их чуток обрезав по высоте и в дне верхнего пробив десяток отверстий тонкой иголкой. Засыпаем реактивы, собираем по схеме, наслаждаемся стабильной работой! Стаканчики нужно покупать те которые из прозрачного полипропилена, белые лопаются!

Специально для тех, у кого большие аквариумы и «большая лень» часто перезагружать свой аппарат и не только для них!

Во общем для всех!!!

Поработав в направление усовершенствования Бесклапанного "Генератора СО2 Юрия-TPV" (того который на стаканчиках). Получилось доработать аппарат таким образом, что стало возможным увеличить время его работы и стабильность в разы.
Существенного изменения конструкции Вы тут не найдете, но все же, главным достижением был перенос отверстий в стакане с дна в борт. Это дало возможность делать большие заправки и решило проблему слеживания (карбонизации) соды за счет постоянного присутствия в стакане небольшого количества воды.
Я сейчас с успехом использую Бесклапанный "Генератор СО2 Юрия-TPV" изготовленный по выше описанной схеме (той которая на стаканчиках) только бутылки использую литровые а стаканы 0,5 л (Пивные). Думал, что запихнуть их будет сложно, но на удивление, влетают в обычное горлышко НА УРА, главное обрезать верхний жесткий ободок. Дырки в стакане пробивать нужно в бортах иголкой, в несколько ярусов (2-4 яруса), первый ярус на высоте 1,5 см. от дна. Самое главное перед запихиванием стакана, проверьте как со стакана сходит вода. Отверстий должно быть много, но, в то же время они не должны быть очень большие (бить обычной иголкой с наружи вовнутрь стакана).
Заправляю в свой аппарат 90 мл. сухой соды и 120 мл. кислоты которую растворяю в 250-300 мл. воды. (указал все в мл. для удобства, так как весы есть не у всех) при этой пропорции все реактивы вырабатываются полностью. Аппарат стабилен на протяжение всего цикла работы, который у меня при расходе 1пуз/сек круглосуточной подачи, и при вышеописанном количестве реактивов, работает 15-18 суток.
В данную конструкцию можно засыпать и больше реактивов. Главное, что бы уровень жидкости в кислотной бутылке, не превышал уровень расположения соды в содовой.
Я этого не делаю, так как на стартовых этапах разработки, бывали мелкие недоработки в герметизации, которые приводили к быстрой потере реактивов (я уверен на 100% что все через это прошли), а реактивы все таки денег стоят! Да и не интересно вообще ничего не делать, хочется иногда и повозится хоть с перезаправкой, которая у меня занимает 10-15 мин.
Могу с убеждением сказать, что данный вид конструкции будет работать и на 2-х и на 5-ти литровых бутылках, но для них в тумбочке нужно больше места. Тут каждый может сам для себя подобрать оптимальный вариант емкостей, то ли это будут бутылки на 0,5 л. то ли 3-х литровые.
У Юрия Владимировича по этой схеме вполне успешно прошел испытания и работает и генератор на 0,5 кг соды и 0,4 кг ЛК. (Фото 5) Выполнен он из 3-х литровой баклажки (содовая сторона) и 2-х литровой бутылки (кислотная сторона). Принципиально ничем не отличаясь от известной уже всем схемы Бесклапанного генератора Юрия-TPV с доработками по отверстиям в стакане, изложенными выше, он имеет, все же одно отличие, связанное с масштабным фактором, а именно, высотой тары. Для уменьшения гистерезиса, внутренний диаметр трубок подачи кислоты в соду уменьшен до Ф 1 мм. Как только это было сделано - он заработал "как часы".
Ожидаемое время работы генератора на таком объеме реактивов- около полугода при 10 часовой подаче 1 пуз/сек.

Для тех кто любит сложности Ye_Lviv предложил очень интересную схему с перепускным (выравнивающим) клапаном ФОТО 8. (ссылка на пост с большим количеством фото)

Ссылка на статью на сайте "Мое зверье" http://starcomputer.com.ua/content/g...so2-yuriya-tpv, за что огромное спасибо Starcomputer!


Неплохой вариант сборки генератора и сопутствующих элементов с подробным фото-отчетом от Reporter - "Збираємо генератор СО2 Юрія-TPV. Інструкція у картинках."



P.S. Выражаю благодарность всем людям, принимающим участие в обсуждение данной темы!

[behemoth]

РомаУж, не,калина не работает!Проверял через компрессор,завтра поеду в лес по рябину!Возле дома нигде нету рябины и сирени!
Если я правильно понял,то внутри веточки должна быть мягкая сердцевина?

[Ю.В.]

Липа есть? Сердцевину мягкую, как раз лучше прикрыть точкой суперклея. Через нее крупные пузыри идут. Можно еще мебельных шкантов в магазине купить- говорят через них хорошо идет. Фиг знает с чего они- то ли дуб, то ли бук.

[behemoth]

Ю.В., Липа есть не далеко,та мне до леса ехать минут 5-10))
Сегодня уже думаю запускать!
Только вот проблема с предохранителем!Когда проверяю вторым шприцом,нету никакого давления,весь воздух выходит!Как мне кажется слабо зажат резиновый клапан в предохранителе!

[briz07]

Red_Demon,
странно, у меня все нормально стало... резинки брал на рынке, там где прокладки для кранов продают..
Давление - когда открыл первой содовую бутылку ( так делать нельзя! предупреждаю), давление начало расти, ну я взял с испугу и бутылку закрыл, давление выдавило пластиковый стакан, но бутылка из под фанты выдержала... На автомобильных форумах пишут, что пластиковая бутылка держит до 8 атмосфер давление..
behemoth,
я не заморачивался с предохранителем, уже года два система, как по мне предохранитель не нужен... При резком рывке давления - сорвет трубку подачи газа с крана, ну или на соединении трубки, если такое есть.. Поэтому предохранитель не использую...

[briz07]

Ю.В.,
Дело в том, что материал, из которого изготавливают бутылки, а именно полиэтилентерефталат, обладает способностью к термоусадке.
Поэтому можно попробовать формировать бортик, для удержания стакана в бутылке, любого размера. Хочу попробовать влепить в 2-х литровую бутылку большой стакан под соду на 0,5 литра...
Вот примеры такой усадки:


И есть еще опыт ракетостроителей, которые соединяют части пластиковой бутылки с использованием термоусадки промежуточного кольца из бутылки, для соединения нескольких бутылок между собой...

[behemoth]

briz07, и я вот так подумал!Буду делать без предохранителя!

[Ю.В.]

briz07, Спасибо. Не совсем понял только, причем сода к суперклею? Просветите плиз.

[briz07]

Ю.В.,
вместо использования 2-х литровой бутылки из под фанты (для размещения соды), хочу взять обычную бутылку, сделать у нее феном бортик (как у фанты) и поместить в нее 0,5 литровый стакан для соды.

По поводу суперклея (это я может не правильно вопрос задал) Если взять две части бутылок, на супер клее их соединить (вставив предварительно стаканчик в соединяемые бутылки, а место соединения "обжать" кольцом от пластиковой бутылки с термопосадкой, но перед термопосадкой, все промазать суперклеем. Вот интересно удержит давление такое соединение разных бутылок?
Если будет держать давление, то будет проще собирать генератор, ну и можно делать разные размеры бутылок для большей зарядки соды.

[Ю.В.]

Нет, Вы меня не поняли. Во втором видео (ремонт пылесоса) на 16-й секунде заставка "суперклей+сода". Хотел узнать, каким боком соду к суперклею использовать и зачем.

[briz07]

Ю.В.,
ааа... щас.. вот

Суть метода заключается в смешивании соды и суперклея, сода играет роль наполнителя и полученная смесь ничем не уступает по прочности пластмассовым деталям".

и еще.

[briz07]

Ю.В.,
вот еще показательный момент про соду..

«Заплатка» получается очень прочная, ее обтачивать сложнее чем оригинальный пластик. Осталось отшлифовать и просверлить отверстия для шурупов.

Скрытый текст

[briz07]

Таким способом клей+сода, удобно крышки пробки изнутри покрывать, для герметичности вклейки трубочек от чупа-чупса , в субботу проверю..

[behemoth]

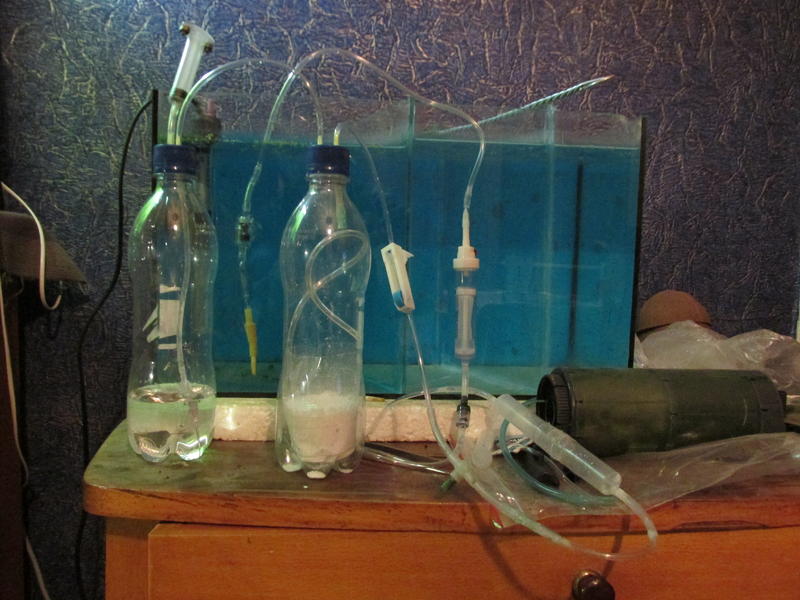

Вот и Я,все таки доделал систему!Конечно получилось немного кривовато,стаканчик провалился,не такую бутылку подобрал,ну будет мне урок на будущее!И что то отрегулировать не могу!То один пузырек идет то сразу 2,может где то травит...И рябиновая веточка плохо распыляет,наверное неправильно разрезал,завтра исправлю!Утром буду ставить систему в аквас 30 л!Может кто подскажет сколько нада пузырьков на такой литраж??
Бюджет
2 Бутылки газировки:9 грн(не правильной формы купил,стаканчик проваливаеться!)
2 упаковки лимонной кислоты:3 грн
2 капельницы:12 грн
4 шприца:5 грн
1 обратный клапан:7 грн
1 тюбик Супер момент гель(самый маленький тюбик):14 грн
1 метр трубочки (для компрессора):3 грн
1 присоска:3 грн
Сода есть в хозяйстве!!!
Огромные благодарствия авторам данной темы!А особенно Юрию Владимировичу за видео!!

[briz07]

behemoth,
1. Стаканчик и будет проваливаться, ему не за что зацепиться, самый простой способ взять бутылку из под фанты и в нее вставить стаканчик.
2. Для регулировки подачи СО2, лучше брать не зажим от капельницы (там трудно выставить равномерную подачу газа), а кран для подачи воздуха. Мой опыт показывает, что вот такой вот кран лучше всего.
Скрытый текст

3. Рябиновую палочку, после отрезания пилой, лучше обработать напильником. Срез от пилы или ножа, зажимает поры дерева, а если пройтись напильником, то все становится гораздо лучше.
4. Ну и сами крышки - там нужна герметичность, об этом уже много писали как обеспечить.
Удачной работы системы!

[behemoth]

briz07, подскажите из за чего у меня за 4 дня,почти все лимонная кислота уже находиться в соде?стаканчик уже почти полный!или так и должно быть?Настроено 1 пузырек в 3 секунды!
