Старий 14.03.2009, 00:01
Изготовление акваконтроллера

Аватар для Starcomputer
Бан за нарушения

Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780


сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
Starcomputer Starcomputer поза форумом 14.03.2009, 00:01
Рейтинг: (28 голосов - 4,64 средняя оценка)

Данная тема является прямым продолжением темы Разработка акваконтроллера, созданной AlexThunder, за что ему огромное спасибо
На данный момент разработка в целом закончена и благодарен всем, кто принимал участие в обсуждении и реализации проекта


С помощью Chack'а были заказаны и изготовлены печатные платы



И сейчас начнется наверно самый интересный этап - сборка и настройка

Схема, плата, прошивка находятся в архиве во вложении.
ИСХОДНИКОВ ПРОГРАММЫ НЕТ !!! ПРОШИВКУ ИЗМЕНИТЬ НЕЛЬЗЯ !!!
Необходимое программное обеспечение:
Схема - sPlan 6.0 (для версии 3 - 7.0)
Плата - Slayout 5.0 / 6.0

Внимание !!! В процессе сборки и наладки в схему могут быть внесены изменения ! Следите за обновлением архива !!!
...........
New_controller-2V1 - плата с косметическими правками и обозначением элементов.

Контроллер-V.3 - улучшенный вариант (симисторы в одну линию, питание +12V, два диммера, USB на борту, 4 усилителя, отдельный разъем для клавиатуры).

Version 3.1 SMD - версия 3 для СМД элементов.

Плата1V5smd - многоплатная версия от "Пупс" (контроллер + силовая часть + клавиатура + усилители + кулер для силовой части).

Контроллер V3 DIP - все нужное для сборки версии 3.0 DIP.

Firmware.rar - прошивки от Володя_Череп для нормальной работы с USB на ATTiny2313.

Прошивки.rar - архив прошивок:
ATmega_32 - стандартная прошивка
Atmega_32_EE - прошивка EEPROM
ATmega_32_9600 - скорость UART 9600
ATmega_32_PWM_244Hz - использование ШИМ для управления драйверами. Вход PWM LDD подключается непосредственно к выводу 13 или 14 ATmega.

Программирование fuse-битов:

При прошивке микроконтроллеров необходимо запрограммировать (записать 0) следующие fuse-биты:
- для ATmega32 - BOOTSZ0, BOOTSZ1, SPIEN
- для ATtiny2313 - CKSEL0, SUT0, BODLEVEL1, WDTON, SPIEN
- для ATtiny13 - SPIEN, CKDIV8, SUT0, CKSEL0 (данная микросхема используется для схемы регулировки венилятора)
Все остальные fuse-биты должны быть незапрограммированы (равны 1).
Uniprof:
Fuse-бит будет запрограммирован, если убрать галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если поставить галочку в соответствующем поле.
CodeVisionAVR:
Fuse-бит будет запрограммирован, если поставить галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если убрать галочку в соответствующем поле.
AVRDUDE:
ATmega: -U lfuse:w:0xff:m -U hfuse:w:0xd9:m
ATtiny2313: -U lfuse:w:0xee:m -U hfuse:w:0xcb:m -U efuse:w:0xff:m
ATtiny13: -U lfuse:w:0x6a:m -U hfuse:w:0xff:m

Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  Аккумулятор.jpg
Переглядів: 17861
Розмір:  31,1 КБ
ID:	218799

Долучені файли
Тип файлу: rar Контроллер.rar (423,9 КБ, 19242 переглядів)
Тип файлу: rar AquaControl.rar (3,48 МБ, 18764 переглядів)
Тип файлу: rar New_controller-2V1.rar (59,8 КБ, 15517 переглядів)
Тип файлу: rar PL2303-USB.rar (2,03 МБ, 13306 переглядів)
Тип файлу: rar Новый контроллер-3.rar (43,5 КБ, 14356 переглядів)
Тип файлу: rar Плата для WH2004A.rar (278,0 КБ, 13658 переглядів)
Тип файлу: rar USB.rar (219,9 КБ, 13170 переглядів)
Тип файлу: zip Контроллер-V.3.zip (86,5 КБ, 14815 переглядів)
Тип файлу: zip Version 3.1 SMD.zip (158,5 КБ, 14705 переглядів)
Тип файлу: pdf Полезная информация.pdf (306,9 КБ, 20678 переглядів)
Тип файлу: rar Плата1v5smd.rar (165,9 КБ, 13121 переглядів)
Тип файлу: zip Контроллер V3 DIP.zip (151,0 КБ, 15192 переглядів)
Тип файлу: rar Firmware.rar (21,6 КБ, 12383 переглядів)
Тип файлу: rar Aqua Control 2007 HELP.rar (172,4 КБ, 12675 переглядів)
Тип файлу: rar THelper.rar (57,3 КБ, 12123 переглядів)
Тип файлу: rar Прошивки.rar (68,0 КБ, 11145 переглядів)

__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]

Востаннє редагував Starcomputer: 19.04.2016 о 11:18.. Причина: Добавлен архив прошивок
Переглядів: 1944840
Відповісти з цитуванням
Ці 134 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
+Максимус+ (31.08.2012), agorin (18.04.2009), aides (14.08.2013), AkaPain (07.02.2014), Aleksta (15.01.2012), ALEX77 (14.08.2009), AlexThunder (17.02.2010), alexv3 (10.04.2011), Alex_Ts (14.03.2009), Allcoholl (13.12.2009), ANTONENKO (02.04.2012), Antoxa106 (28.04.2013), AquaGomel (14.10.2010), arconas (05.02.2012), arik17 (12.10.2014), Ashatshem (09.02.2011), atom (17.05.2009), Baks (14.03.2009), BearIgor (23.03.2012), BELOUS (06.12.2011), biolog (21.11.2009), BlackAlex (14.03.2009), bmw (29.05.2009), bodom (25.05.2011), bonus78 (15.11.2009), Bosyak (19.01.2011), BpyH (29.01.2010), chack (14.03.2009), Cristal (14.06.2012), DEaD_MOPO3 (28.09.2011), Dimitr (12.02.2010), Dimker (15.06.2012), DiSan (25.12.2013), dolfik (05.01.2011), drv (31.08.2016), dubishe (21.12.2012), Dyshakz (14.02.2017), ersergey (14.04.2012), fylhttd (16.03.2009), gagari1 (13.02.2012), germanovitsh (01.11.2012), GrishaBGA (23.03.2009), Gutsik (17.07.2013), harn (04.07.2011), Heet (04.12.2009), iceSS (18.03.2009), igoritto (24.10.2010), IgorVin (10.02.2010), imac2008 (27.11.2010), iTango (08.08.2011), ivanaxion (31.08.2012), Kent (21.10.2010), kirilo777 (09.03.2012), klimnet (20.08.2012), klinok (05.09.2010), kluyt (17.08.2009), kollega-lg (21.04.2016), Koralove (24.10.2013), KostyaD (04.06.2009), kramar (14.03.2009), kusfu (28.09.2011), kvn79 (14.03.2009), Lexzx (23.03.2010), liss15 (14.10.2009), litlechina (05.05.2022), live steel (26.06.2012), lumen_xp (27.03.2012), LVit (27.11.2009), mact (14.05.2014), Makclaj (27.02.2011), masterross (11.12.2011), Mehannik (12.03.2015), MIhail (17.07.2011), myrko (15.04.2012), nbinc (12.05.2014), Nickname (25.06.2009), Nikolos667 (14.08.2011), Olzhich (18.03.2009), Oppozith (17.12.2012), Pastuh1234 (29.07.2012), pimass (15.03.2012), pulpit (21.11.2009), regiuscz (11.03.2011), rusianGrt (15.02.2010), rustr (19.09.2011), Ryzhii (10.04.2013), S V (10.01.2010), sae74 (15.02.2010), sergey_ln (28.02.2012), serjik2000 (03.07.2009), Sesh (31.05.2009), seva (19.01.2011), Shurhent (01.07.2011), Smile8 (28.09.2010), sobolev (21.09.2011), solvi (14.03.2009), sonokam (08.12.2011), sv46 (12.07.2011), Swen (14.06.2009), TakedaMaru (20.05.2013), telepuzic (22.02.2012), Tihon (04.01.2013), timofey (11.11.2009), Tiratore.d (08.11.2019), tolik_erema (04.03.2011), Ty3uK (22.03.2009), Umnik (13.01.2012), Uselink (10.02.2010), vad1972 (05.05.2010), Viktorrr (22.12.2012), vill (29.09.2010), Vitaha (26.11.2009), VitalyD (03.10.2010), VKabanov (29.04.2009), VladHNet (07.08.2009), VladVP (15.01.2012), _Vadim (11.02.2010), Амфибия (15.05.2009), Вася (14.07.2009), Володя Череп (14.03.2009), дух святой истины (16.03.2009), Ёжик в Тумане (28.02.2011), Зелёный (19.01.2012), Кениец (30.11.2009), Мираж (25.02.2012), Михаил. (14.07.2011), Молекула (04.04.2009), МСВ (19.02.2012), Пупс (20.07.2011), Рудницкий Олександр (18.01.2012), Снегозавр (20.02.2013), Шаманчик (26.10.2009), ЭКСПЕРИМЕНТАТОР (04.04.2009), Юрий Н. (17.08.2010)
Старий 14.04.2011, 22:20   #2701
Придивляюся


Реєстрація: 22.12.2010
Звідки Ви: Ташкент
Дописи: 28
сказав Дякую: 11
сказали Дякую 45 раз(и) в 13 повідомленні
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

Если у кого большое хозяйство, то можно собрать несколько таких контролёров и подключить каждый из них к какому нибудь старому компу своим усб кабелем на свободный ком порт. Программа Aqua Control 2007 позволяет запускать несколько копий. То есть каждая копия программы будет управлять своим контролёром.

Ashatshem поза форумом   Відповісти з цитуванням
cказали "Дякую" Ashatshem за цей допис:
Sesh (15.04.2011)
Старий 15.04.2011, 09:10   #2702
Живу я тут


Аватар для Sesh

Реєстрація: 04.12.2008
Звідки Ви: г. Полтава
Дописи: 232
сказав Дякую: 341
сказали Дякую 101 раз(и) в 51 повідомленні
Надіслати повідомлення для Sesh на ICQ
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

Цитата:
Допис від Ashatshem Переглянути допис

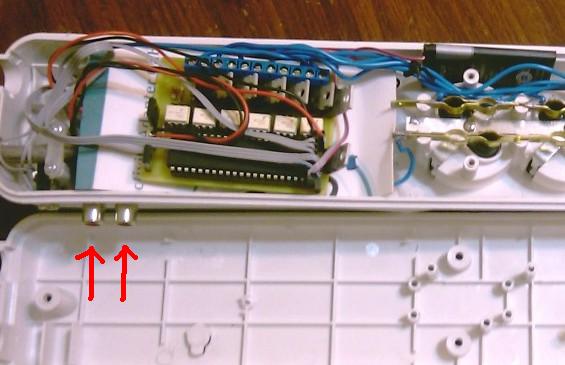

Совсем забыл, уже месяца три работает ещё один вариант, включает-выключает свет, и греет-охлаждает воду в двух выростниках. Вариант "сверх бюджетный" Думаю по фоткам всё понятно). Все настройки только через USB/

В архиве комплект печаток.
Превосходный вариант!!! А где питание 5В для контролера берете? По фото видно только один провод 220В. Неужели там в корпусе и БП? Вообще чудесно...
Эх... если бы еще можно былоб реализовать связь по WIFI
Думаю этот вариант был бы очень востребован у большинства аквалюбителей!!! Налаживайте массовое производство


Востаннє редагував Sesh: 15.04.2011 о 09:36..
Sesh поза форумом   Відповісти з цитуванням
Старий 15.04.2011, 09:52   #2703
Живу я тут


Аватар для Yurik

Реєстрація: 02.07.2007
Звідки Ви: Одесса
Дописи: 984
сказав Дякую: 362
сказали Дякую 664 раз(и) в 310 повідомленні
Надіслати повідомлення для Yurik на ICQ Надіслати повідомлення для Yurik на MSN Надіслати повідомлення для Yurik на Skype
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

Цитата:
Допис від Sesh Переглянути допис
А где питание 5В для контролера берете? По фото видно
Питание от батареи Мобильного телефона.
__________________
С ув. Юрий


__________________

Yurik поза форумом   Відповісти з цитуванням
Старий 15.04.2011, 10:43   #2704
Живу я тут


Аватар для Sesh

Реєстрація: 04.12.2008
Звідки Ви: г. Полтава
Дописи: 232
сказав Дякую: 341
сказали Дякую 101 раз(и) в 51 повідомленні
Надіслати повідомлення для Sesh на ICQ
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

Врядли, не практично! Это питание атмеги в аварийных ситуациях(отключение постоянного источника 5В).

Sesh поза форумом   Відповісти з цитуванням
Старий 15.04.2011, 10:50   #2705
Живу я тут


Аватар для Sem

Реєстрація: 17.09.2004
Звідки Ви: Киев, Троещина
Дописи: 14.486
сказав Дякую: 4.642
сказали Дякую 8.508 раз(и) в 4.382 повідомленні
Надіслати повідомлення для Sem на ICQ Надіслати повідомлення для Sem на Skype
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

Померять ток потребления.
И запитаться от ЮСБ.
Делов-то -)))
__________________
Страна не ублюдков и не воров.


__________________

Sem поза форумом   Відповісти з цитуванням
Старий 15.04.2011, 11:31   #2706
Придивляюся


Реєстрація: 22.12.2010
Звідки Ви: Ташкент
Дописи: 28
сказав Дякую: 11
сказали Дякую 45 раз(и) в 13 повідомленні
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

Блок питания импульсный, 12 вольт*2 ампера. Батарея нужна только для резервного питания, кстати её хватает на трое суток). На плате установлена кренка на 5 вольт. Выбрал такой б.п. из за того что нужно было включать кулера для охлаждения, а они на 12 вольт, это же было причиной отказа от питания по шине USB. На второй фотке стрелками показаны выходы для кулеров.

Ashatshem поза форумом   Відповісти з цитуванням
Ці 2 користувач(ів) сказали Дякую Ashatshem за це повідомлення:
sae74 (15.04.2011), Sesh (15.04.2011)
Старий 16.04.2011, 11:40   #2707
Придивляюся


Реєстрація: 15.12.2010
Звідки Ви: Tuapse, RUS
Дописи: 51
сказав Дякую: 3
сказали Дякую 18 раз(и) в 12 повідомленні
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

Столкнулся с тем, что не могу подключиться к контроллеру по USB. Программа пишет: "Микроконтроллер не ответил", затем "Порт закрыт". Конвертер USB-COM на PL2303, настройки виртуального COM-порта стандартные. Может, есть какая-нибудь хитрость?

Roks поза форумом   Відповісти з цитуванням
Старий 16.04.2011, 12:43   #2708
Бан за нарушения


Аватар для Starcomputer

Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

Нету там хитростей.
1. Нельзя подключаться через хаб.
2. Проверенные драйвера в топике.
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]

Starcomputer поза форумом   Відповісти з цитуванням
Старий 16.04.2011, 16:42   #2709
Живу я тут


Аватар для chack

Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
Надіслати повідомлення для chack на Skype
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

Цитата:
Допис від Starcomputer Переглянути допис
2. Проверенные драйвера в топике.
если виртуальный порт появился, драйвера в порядке.
Проверьте в "диспетчере устройств" -какой № присвоен виртуальному сом-порту. Его и выбирайте в проге Акваконтролер 2007.
Возможно провода перепаяйте на выходе акваконтроллера.
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме

chack поза форумом   Відповісти з цитуванням
Старий 16.04.2011, 17:20   #2710
Придивляюся


Реєстрація: 15.12.2010
Звідки Ви: Tuapse, RUS
Дописи: 51
сказав Дякую: 3
сказали Дякую 18 раз(и) в 12 повідомленні
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

Виртуальный порт появился, сел как СОМ5. В "Акваконтроллер 2007" также выбираю СОМ5. Может, я не понимаю распиновку RS-232? По стандарту, к устройству должен подключаться разъем DB9 (male), соответственно, на подключаемом устройстве (контроллере) - DB9 (female).
Сигналы на пинах DB9 (male), которые нам нужны:
2 - RXD «— Прием данных (Receive Data)
3 - TXD —» Передача данных (Transmit Data)
5 - GND - Земля (System Ground)
Так вот не хочет, "гад", подключаться.

Roks поза форумом   Відповісти з цитуванням
Старий 16.04.2011, 18:55   #2711
Живу я тут


Аватар для chack

Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
Надіслати повідомлення для chack на Skype
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

Цитата:
Допис від Roks Переглянути допис
2 - RXD «— Прием данных (Receive Data)
3 - TXD —» Передача данных (Transmit Data)
5 - GND - Земля (System Ground)
Roks, в этой теме есть правильная распиновка PL2303. Поищите.
По памяти, кажется, у вас неправильно.
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме

chack поза форумом   Відповісти з цитуванням
Старий 16.04.2011, 19:16   #2712
Живу я тут


Аватар для chack

Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
Надіслати повідомлення для chack на Skype
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

Roks, перепаивай.
5 - RXD «— Прием данных (Receive Data)
1 - TXD —» Передача данных (Transmit Data)
7 - GND - Земля (System Ground)
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме

chack поза форумом   Відповісти з цитуванням
Старий 16.04.2011, 22:22   #2713
Придивляюся


Реєстрація: 15.12.2010
Звідки Ви: Tuapse, RUS
Дописи: 51
сказав Дякую: 3
сказали Дякую 18 раз(и) в 12 повідомленні
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

chack, Sem, Starcomputer, спасибо за помощь.

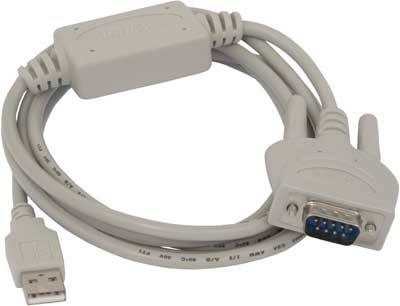

Кабель вот такой. В архиве его схема. Почему не получается подключиться, ума не приложу.
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  UAS 111.jpg
Переглядів: 1637
Розмір:  20,0 КБ
ID:	135052
Долучені файли
Тип файлу: rar uas_111.rar (11,9 КБ, 294 переглядів)

Roks поза форумом   Відповісти з цитуванням
Старий 17.04.2011, 10:59   #2714
Живу я тут


Аватар для AquaGomel

Реєстрація: 31.07.2010
Звідки Ви: Белоруссия, Гомель
Дописи: 413
сказав Дякую: 38
сказали Дякую 192 раз(и) в 87 повідомленні
Надіслати повідомлення для AquaGomel на ICQ Надіслати повідомлення для AquaGomel на Skype
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

Этот разъем для подключения 12v на ШИМ ?
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  1.jpg
Переглядів: 730
Розмір:  13,6 КБ
ID:	135097

AquaGomel поза форумом   Відповісти з цитуванням
Старий 17.04.2011, 14:01   #2715
Придивляюся


Реєстрація: 22.12.2010
Звідки Ви: Ташкент
Дописи: 28
сказав Дякую: 11
сказали Дякую 45 раз(и) в 13 повідомленні
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

Да, на квадратный пятак-+12 вольт, на круглый-масса.

Ashatshem поза форумом   Відповісти з цитуванням


Share/Bookmark

Відповідь


Тут присутні: 1 (учасників - 0 , гостей - 1)


Ваші права у розділі
Ви не можете створювати теми
Ви не можете писати дописи
Ви не можете долучати файли
Ви не можете редагувати дописи

BB-код є Увімк.
Усмішки Увімк.
[IMG] код Увімк.
HTML код Вимк.

Швидкий перехід


Часовий пояс GMT +3. Поточний час: 18:43.


vBulletin 3.8.7 ; Copyright © 2000-2025 Jelsoft Enterprises Limited
Переклад: © Віталій Стопчанський, 2004-2010
(с)Бешлега Олександр Анатолійович, 2002-2025. Використання матеріалів сайту без посилання на джерело заборонено.
Дякуємо за ліцензійну версію форума компанію Барбус, представника торгової марки Sera в Україні.


no new posts
