Грунтовый нагреватель для нано

[BelkinS]

Задача - сделать грелку для нано 10 литров, мощность 2Вт/л, т.е. 20Вт.
Используем: стальной провод диаметром 0,3 мм (нашел в кладовке струну для балалайки, почему балалаечную... это отдельная история не в рамках аквафорума, сгодится и гитарная) длиной 70 см, шланг от капельницы диаметром 4 мм и длиной около метра, блок питания на 6 вольт (перемотанный 12-вольтовый электронный трансформатор для галогенных ламп), одножильный медный провод (диаметр жилы 1 мм) в черной изоляции, кусок термоусадочной трубки, пузырек глицерина (20мл) из аптеки. Считаем мощность грелки (удельное сопротивление стали 0,14 ом*мм2/м), получаем 26 Вт - устраивает!
Заделка кабеля простая - наматываем конец струны на медную жилу и медной же жилой обжимаем пассатижами. Глицерином наполнял из 20-мл шприца располагая шланг вертикально (шприц снизу чтобы не образовывались пузырьки воздуха), всё получилось с первого раза, нужное количество глицерина рассчитываем по внутреннему объему шланга, у меня это около 10 мл получилось (реально так и вышло). Герметизация - термоусадка на шланг и провод без всякого силикона/сургуча.

Подключаем к блоку питания, тестируем (пока на воздухе), температура термокабеля ...сложно оценить... градусов 50-60С.
Черный жесткий провод в качестве подводки будет вдоль задних ребер банки и практически незаметен на черном "заднике".
С терморегуляцией пока не определился... есть идея, думаю.

[fisiologija]

Допис від Nagval

Я сделал из остатков ПВХ от крышки (немного жесткости не хватает, лучше делать из орг.стекла). Думал будет плохо держаться, но когда грунтом засыпал, потянул за выводы, оказалось довольно надежно. Сначала хотел на дно его положить, но столкнулся с проблемой равномерной укладки, дело в том, что тросик постоянно стремится распрямится. Если крепить на присоски, то в моем случае их слишком много надо, поэтому идею отбросил и сделал рамки.
Думаю, что даже если кабель на дно будет уложен, ни чего страшного не случится, при такой мощности.

Да, присосок если их использовать, ведро понадобится... Я вообще планирую уложить нагреватель змейкой также как и у Вас, только закрепить кусочками изоленты (где-то на форуме видел такое фото). Но терзают смутные сомнения... Если лопнет донное стекло от перепадов температур мое слабое сердце не выдержит...

[BelkinS]

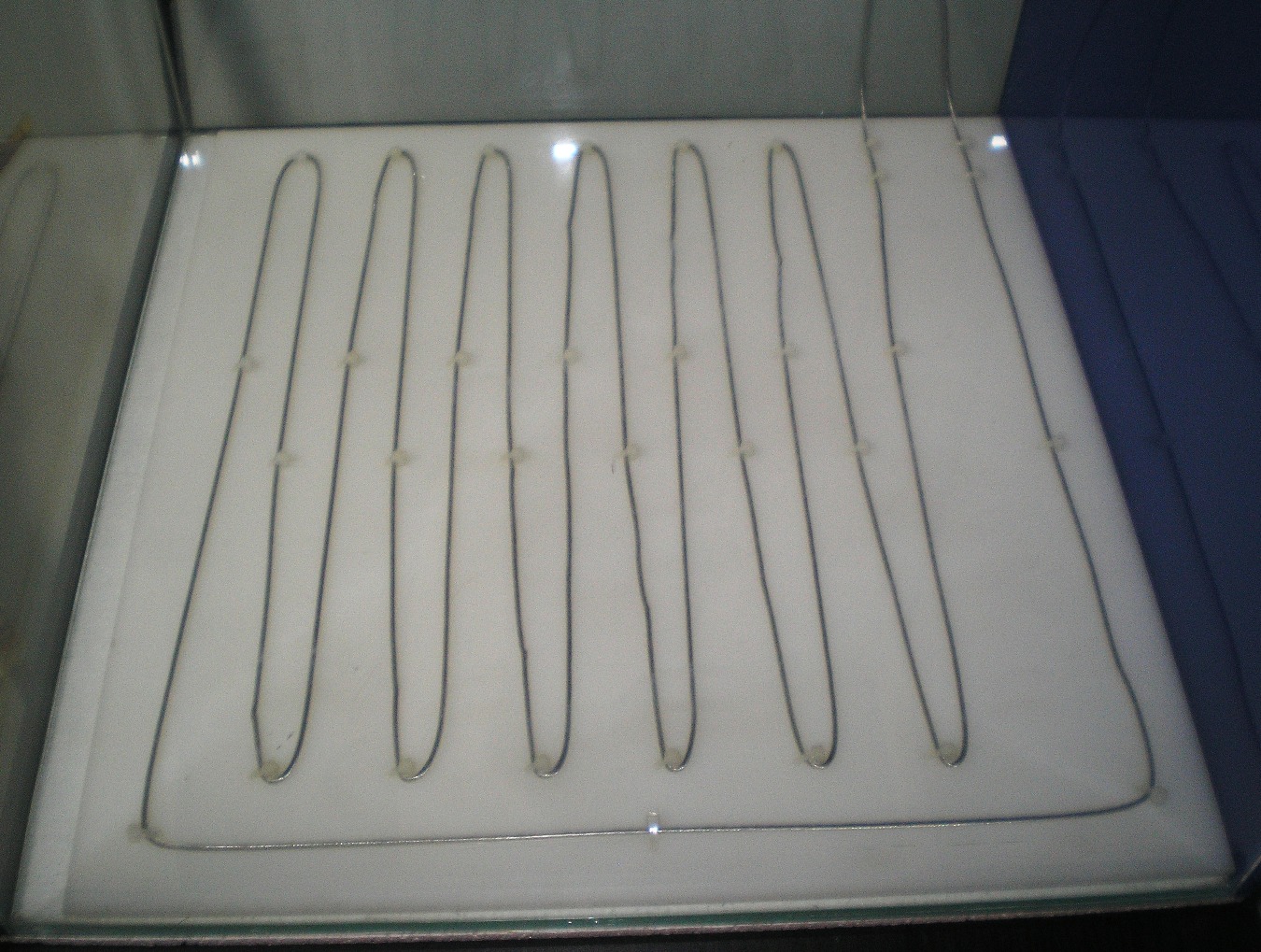

Удобно вырезать прямоугольный кусок из оргстекла, или ПВХ, или полистирола по размеру дна, в нем насверлить отвертий через 15-20 см и закрепить термошнур змейкой с помощью кабельных нейлоновых хомутиков. Получается аккуратно и ровно. Бонусом получаете защиту стекла дна от случайного удара (например падения каменной декорации). Вот например так (использовал пластину белого акрила, размер дна у меня 40х40 см, длина кабеля 6 метров):

[Nagval]

Допис від BelkinS

Удобно вырезать прямоугольный кусок из оргстекла, или ПВХ, или полистирола по размеру дна, в нем насверлить отвертий через 15-20 см и закрепить термошнур змейкой с помощью кабельных нейлоновых хомутиков. Получается аккуратно и ровно. Бонусом получаете защиту стекла дна от случайного удара (например падения каменной декорации). Вот например так (использовал пластину белого акрила, размер дна у меня 40х40 см, длина кабеля 6 метров):

Тоже достойный вариант... но при наличии стяжек продольных и поперечных в длинном аквариуме, думаю будет трудновато устанавливать.

[BelkinS]

Nagval,
Да, со стяжками/ребрами неудобно будет. Еще вариант - купить нужное количество пластиковых решеток для кухонных моек (недорогие), на них закрепить кабель хомутами. Решетки гибкие, их не сложно просунуть между стяжками. Такой вариант хотел изначально, но в магазинах решетки куда-то пропали, а поскольку у меня стяжек нет, то сделал на пластине.

[Nagval]

BelkinS,
а вот это отличный вариант, дешево и сердито

[fisiologija]

Допис від Nagval

BelkinS,
а вот это отличный вариант, дешево и сердито

BelkinS, я в восторге от Вашей идеи!!!! Главное чтобы эти коврики (а мне понадобится их приблизительно 10 шт) не выделяли воду всякую гадость. А то мало того, что выловишь трупики любимцев, еще и перезапуск надо будет делать, чтобы их (коврики) достать назад....

[fisiologija]

Допис від BelkinS

Nagval,
Такой вариант хотел изначально, но в магазинах решетки куда-то пропали, а поскольку у меня стяжек нет, то сделал на пластине.

А не будет ли образовываться\скапливаться где-то через годик под Вашим акрилом сероводород, аммиак и другая гадость???

[Nagval]

Допис від fisiologija

А не будет ли образовываться\скапливаться где-то через годик под Вашим акрилом сероводород, аммиак и другая гадость???

Под сеткой вряд ли, за счет нагрева будет циркуляция происходить, а вот под цельным куском может быть, все зависит от плотности прилягания ко дну.

[BelkinS]

Допис від fisiologija

А не будет ли образовываться\скапливаться где-то через годик под Вашим акрилом сероводород, аммиак и другая гадость???

Тоже несколько обеспокоен этим, но толщина слоя воды под пластиной менее 1мм, скорее всего никакого заметного влияния это не окажет. Пока до запуска еще время есть, если останутся сомнения, то заменю хомуты на тонкую леску, тогда будет практически плотное прилегание пластины к дну.
Про токсичность решеток для мойки не знаю. Еще такой вариант - пластиковая садовая решетка с размером ячейки 5 см (как раз с таким шагом 5 см рекомендуют укладывать термокабель). Но и ее токсичность неизвестна, правда сама масса пластмассы может получиться меньше чем при использовании кухонной решетки (за счет большего размера ячейки).

[GreyJester]

А Вот такой себе сделал...
[IMG][/IMG]
Сопротивление получилось чуть более 2 Ом, длинна чуть более 5-ти метров.
Материал, тросик в изоляции, пробовал в воде на мегаомы, не звонится.

[stas226823]

А подскажите можно исползовать проволоку от аквариумного обогревателя???

[corvinav]

Здравствуйте!
Зделал нагреватель подобной конструкции из нихромовой проволоки. сопротивление получилось 5,8 Ом 25 Ват.
Немогу найти чем запитать. Брал Электронный трансформатор Feron TRA110-60W
лампочки горят при подключении к термошнуру напряжение меряю - нет и не греется
Брал HOROZ hl 371 105W - тоже лампы светятся, нагреватель не греет напряжение меряю - 2 вольта.
Подключал на линию старого компьютерного блока питания меряю напругу 8-10 вольт(нагрузка - только термошнур) и греется норм

Но использовать комп БП нехотелось бы - во первых он старенький, во вторых, насколько я знаю они нелюбят перекос на один канал

Вопрос - что можно купить сейчас в магазинах(фирма модель) чтоб запитать термошнур ?

[BelkinS]

Допис від corvinav

лампочки горят при подключении к термошнуру напряжение меряю - нет и не греется

Даже не могу предположить в чем может быть проблема... Трансформатору все равно подключена к нему лампочка на 25 ватт или нагреватель на 25 ватт.
У меня нормально работал термокабель с двумя разными электронными трансформаторами. А одновременно не пробовали и термошнур и лампочку подключать параллельно?
Так же нормально работает и с компьютерным БП, "перекос" по питанию в 25 Вт думаю абсолютно не критичен.
Можно найти где-нибудь на радиобарахолке простой (не электронный)трансформатор на 12 вольт нужной мощности.

[corvinav]

У меня есть подозрение что те электронные трансформаторы, что щас продают сильно умные. на некоторых в инструкции написано что встроена защита от перегорания ламп путем плавного зажигания, на некоторых этого не пишут, но похоже используют.
При подключении паралельно лампы она горит как то тускловато и прибор показывает напряжении 1,8-2 вольта. при розжиге лампы меняется ее сопротивление, похоже схемы современных эл трансформаторов для галогенных ламп используют сей факт для плавного розжига ламп. Чисто предположение, так как я попробовал третий трансформатор (фирма Ultra или как то так, так как я его уже отдал) - та же хрень.
Для питания решил использовать блок питания от старого сломавшегося нутбука. Там на выходе 19В 3,4А .... при подключении к шнуру - шнур греется, а прибор показывает 17В.
Тут есть только одна проблема. При таком напряжении рассчетная мощность вплотную приблежается к мощности БП ..... хочу поставить между БП и термошнуром ШИМ для понижения мощности. У нас на рынке готовая схема стоит 25грн. Как думаете нормально будет блоку питания ??

[BelkinS]

Допис від corvinav

ШИМ для понижения мощности

с ШИМ дело не имел, не знаю. ИМХО лучше конечно просто увеличить длину термокабеля, но раз он у Вас уже сделан, то такой вариант наверное не подойдет.
Можно погасить часть напряжения на последовательно подключенной к термошнуру галогенке на 35-50 Вт.
