(!)Харьков. Украина. Комплектующие для светодиодных светильников (190118)

[Senturio]

Продам комплектующие для сборки светодиодных светильников любителям мастерить своими руками.

ПРОФИЛИ АЛЮМИНИЕВЫЕ

Продажа профиля в размер Заказчика возможна при заказе с фурнитурой.

Профиль АН-110. Производство Украина. Ширина 110 мм высота 17,8 мм. Стоимость 600 грн/метр.

Заглушки под профили

Заглушки под профиль АН-110. Черный акрил 3 мм. Вариант под контроллер SenturioN и вариант под провод d=5 мм. 90 грн/компл
Заглушки тип 3373/1 на профиль БПО-3373 - материал литой акрил 3 мм, цвет черный. Комплект из двух штук (см фото) - 80 грн. (1 комплект)
Заглушки тип 3372-3 на профиль БПО3373 зеркальные Материал акрил 3 мм. Комплект - 90 грн

Защитное стекло

Стекло защитное под профиль АН-110. 2 мм акрир. Стоимость 100 грн/м.

Крепежные саморезы

Крепеж заглушки ан110-у - винт 2,2 мм с потайной головкой - 25 коп/шт.

Ножки для светильников

Ножки для профиля Ан-110:
проволока 4 мм, основание пвх черный - на стекло до 12 мм. Длина выдвижной части 10см. Высота 8 см. Стоимость комплекта 160 грн.

Держатели покровного стекла

Комплект держателей покровного стекла - 4 шт. Материал акрил -2.5 мм. Рассчитаны для установки на прямые углы аквариума со стеклом 3-6 мм. Стоимость 50 грн.

Подвесы для светильников

Подвесы для светильников с регулируемой высотой - 150 грн/компл. В наличии более 20 шт.
Комплектация: верхний зажим 2 шт; нижний цанговый зажим 2 шт; трос в силиконе с наконечником (1,2 м) 2 шт Нагрузка на один подвес 12 кг

Кабель многожильный 6х0.22 в ПВХ изоляции цвет черный - 15 грн/м Подходит для светильников на базе контроллеров. Количество ограничено!

Обсуждение с фото и видео готовых светильников можно посмотреть в моих темах на форумах "Аквафанат", на моей странице "В контакте" http://vk.com/id21425561 и здесь в данной теме, а также узнать впечатления у форумчан Андрей ХТЗ_123, 78lesha, Георг, владимир456, Wetalik, Kove, Алан Юсупов и др.

Контроллеры

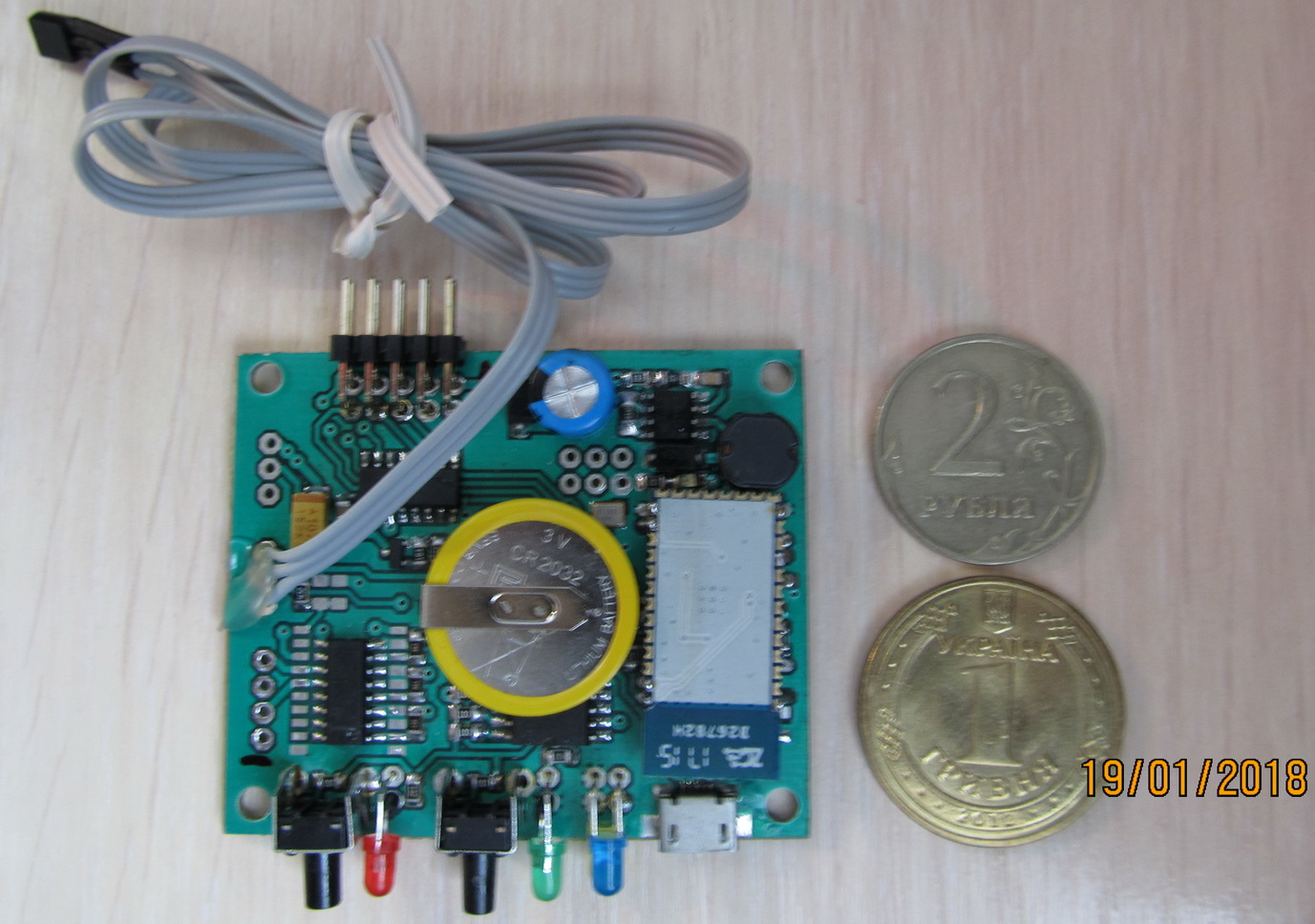

Контроллер SenturioN. Стоимость 60уе.
Функции контроллера:
1. 6 каналов регулирования ШИМ с предустановленными драйверами под их управлением
2. Возможность управления по каналу Bluetooth либо по шнуру USB с помощью внешней программы под ОС Windows или Андроид.
3. 4 предустановленные режимы работы с кнопки на панели контроллера (как пример 1 режим - яркость всех каналов 10%, 2 режим - тоже но 100%, 3 режим - работа в ночном режиме (синие диоды яркость 4 %), 4 режим - заданный пользователем по суточному графику)
4. Контроль системы охлаждения профиля (при наличии) - датчиком температуры профиля. Температура отображается в меню программы. Регулировка скорости вращения вентиляторов идет по заданному графику пользователем.
5. Два таймера с секундным отсчетом времени. Изначально они проектировались под отключение системы подачи СО2 (э/м клапан) и работу с системой дозирования удобрений. Можно подключить любое другое устройство 220 В питание (компрессор, автокормушка, система автодолива).
6. Кнопка отключения питания внешнего фильтра на панели контроллера. Промежуток времени отключения задается пользователем. Эта функция нужна при кормлении рыб - если работает автокормушка, либо при кормлении сухим кормом.
7. 10 различных вариантов спектра свечения записываемых в память контроллера.
8. Сохранение настроек при отключении питания.
9. Безопасное напряжение питания -24 В.
Размер контроллера 55*46 мм. Разьем подключения шнура Micro usb.
Комплектуется драйверами и платой реле - в стоимость не включены.
Контроллером комплектуются светильники серии FullSpectrum

Светодиоды сверх яркие фирм Osram, Cree, Lumis

Белые диоды:
Osram Oslon 80 (корпус 3030) LUW CR7P-LSLU-HPHR-1 (ССT 6500K, 80 CRI 180 лм/Вт, 405 лм на токе 1 А, макс. ток 1 А) - 1,2 уе
CREE XTEAWT-0-1C0-S50-FB (корпус 3535) (CCT 6500 К, 70 CRI, 172-180 lm, 2.75-3.0 V @350mA,85°C / 1500 mA max)- 1 уе


Цветные диоды:
Osram сквайр (3030) 660 нм (3 поколение) -1,2 уе
Cree XPG3 (RoyalBlue) (350 мА - 2,866В, поток 35 лм, 1500 мА - 3,096 В) длина волны - 445-455 нм на звезде – 1,2 уе
Сree XPEBRD-L1-R20 (Red) - красный, длина волны 630 нм - 1.0 уе
Cree XPEBBL-L1-B40 (Blue) длина волны - 470-475 нм (макс ток 1 А, световой поток 700 мА- 74 лм, 1000 мА- 96 лм) - 1,1 уе
Lumis L35C-49511C1A-LXVV (Сyan) длина волны 490 нм (макс ток 1 А, световой поток 700 мА- 165 лм) -1 уе
Lumis L35U-40511C2A-LGVV (UV ) 405-407 нм (макс ток 1 А) - 1.4 уе

Светодиодные линейки фирмы Samsung на светодиодах Samsung серии LM301В CRI-80

Спектр 6500 К длина 430 мм (кол-во диодов 18 шт) – яркость 1750 лм при токе на линейку 450 мА - 5,7 уе
Спектр 4000 К длина 430 мм (кол-во диодов 18 шт) - яркость 1650 лм при токе 450 мА - 5,5 уе

Максимальный ток на линейку 1000 мА.
Линейки можно разрезать на отрезки длиной 150 мм. При этом соединять последовательно соблюдая питающий ток не выше 200 мА.

Светодиоды сверх яркие фирмы Lumis

L35U-39011C2A-390-UV (bin B6 1300 мВ 500 мА, макс ток-700 мА) (390 nm) - 2 уе
L35U-39011C2A-410-UV (bin G1 1300 мВ 500 мА, макс ток-700 мА) (410 nm) - 1.8 уе

Возможны поставки диодов других серий под заказ.

Новинки
Диод Lumis L35U4011 (Violet) длина волны 420...425 нм( 900-1000 мвт@350 мА, 1А макс ток). Стоимость 1.2 уе.


Сборка на 10 диодов - (6 канальная) для травника - стоимость 12,8 уе. Набор диодов (белые Сree XTE -6 шт, цветные Cree XPE2 470 нм -1 шт, Сree 630 нм -1 шт, Lumis 490 нм -1 шт, PK2N-3LPE-ASD - 1 шт). Потребление на токах 1 А -белые, 700 мА цветные (макс) - 27 Вт. Световой поток - 2545 лм, поток PPF 38 мкмоль/c.


Последние исследования специалистов Осрам в области светотехники для растений на базе LED - советую ознакомится при подборе светодиодов и создании полноспектральных светильников. Файл в PDF, язык английский.

ДРАЙВЕРЫ

Драйверы для светодиодов фирмы MEAN WELL (Тайвань)

APC-12-700 (ток 700 мА, мощность 12 Вт) - 8 уе
APC- 16-700 (ток 700 мА, мощность 16 Вт) - 8 уе
APC-25-700 (ток 700 мА, мощность -25 Вт) – 10 уе
APC-35-700 (ток 700 мА, мощность - 35 Вт) - 12 уе
APC – 16-350 (ток 350 мА, мощность 16 Вт) – 8 уе
APC – 35-350 (ток 350 мА, мощность 35 Вт) – 15 уе
LPC-100-700 (700 мА, 70-143 В, мощность 100 Вт) - 29 уе
LPC-150-700 (700 мА, 107-215 В, мощность 150 Вт) - 38 уе - позволяет подключать около 66 диодов 3 Вт !

Драйверы для больших светильников с регулировкой тока серия HLG
HLG-60H-C700 (350-700 мА, 50-100 В) на 30 диодов 3 Вт - 38 уе
HLG-80H-C700 (350-700 мА, 64-129 В)на 40 диодов 3 Вт- 45 уe
HLG-120-C700 (350-700 мА, 107-214 В) на 65 диодов - 59 уe
HLG-120-C1050 (525-1050 мА, 72-143 В) - 59 уе

Управляемые драйверы для светильников с плавной регулировкой яркости

LDD-700H
от 1 до 14 светодиодов с ШИМ управлением тока на частоте 100Гц-1кГц - 6,5$
LDD-1000H
от 1 до 14 светодиодов с ШИМ управлением тока на частоте 100Гц-1кГц - 7$
LDH 45A-700 питание от 9 до 18 В DC . Ток 700 мА. Данные драйверы позволяют использовать аккумуляторы 12 В или блоки питания ПК для питания светильников на LED.
от 5 до 21 светодиода с ШИМ управлением тока на частоте 100Гц-1кГц – 13 уе
LDH 45A-1050 питание от 9 до 18 В DC . Ток 1050 мА.
от 10 до 15 светодиодов с ШИМ управлением тока на частоте 100Гц-1кГц – 13,5 уе

Драйверы для светодиодов фирмы EaglRise.

ELP040C0350LX (ток 350 мА, мощность 40 Вт) - 17 уе
ELP040C0700LX (ток 700 мА, 40-60 В, мощность 40 Вт) - 17 уе
ЕLР060C0700LХ (ток 700 мА, до 86 В, мощность 60 Вт) - 19 уе
В источниках питания предусмотрена самовосстанавливающаяся защита от перегрева, от перегрузок и короткого замыкания.

БЛОКИ ПИТАНИЯ

Блоки питания Mean Wel для питания управляемых драйверов:
LRS-50-48 (48 В, 1,1 А - мощность 52 Вт) - 15 уе
NES-75-48 (48 В, 1,6 А) - 20,5 уе
RS-100-48 (48 В, 2,3 А) - 24,5 уe
NES-100-48 (48 В, 2,3 А) - 22 ye
LRS 100-48 (48 В, 2.3 А) – 23 уе
RS-150-48 (24 В, 6,5 А) - 27 уе
NES-200-48 (48 В, 4,4 А) - 38 уе
LRS-200-48 (48 В, 5,9 А) - 36 уе
LRS-350-48 (48 В, 7,3 А) - 40 уе


Также возможен заказ другой продукции фирмы MeanWell, по запросу можно получить подробный прайс лист.

Услуги:

Порезка профиля в размер Заказчика - 10 грн. Порезка защитного стекла – 5 грн.

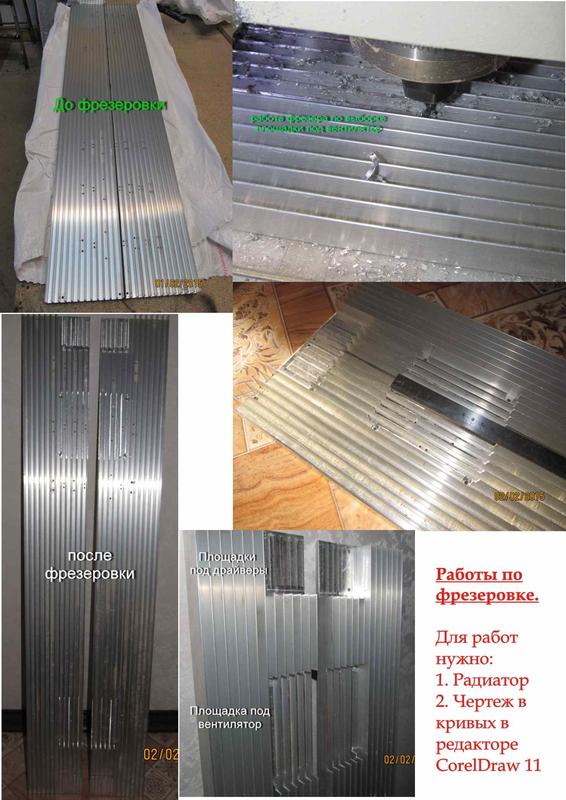

Фрезеровка в алюминиевом профиле отверстий под вентиляторы и корпуса контроллеров – от 180 грн (в зависимости от сложности и времени обработки).
Услуги по проектированию крепежа светильников в крышки или изготовление нестандартных ножек для светильников рассчитывается в каждом случае индивидуально, для расчета просьба отправлять чертежи в CorelDraw версии 11 и ниже или AutoCad версии 2005 или фото на электронную почту abc_is@mail.ru.
Пример выполнения корпуса под светильник для моря на LED матрицах на фото ниже - чертежи корректировали по ходу сборки тестовых образцов 2 раза но итогом заказчик остался доволен. Описание данного светильника можно посмотреть тут http://www.aquaforum.ua/showthread.p...36#post3102236.

Отправка возможна перевозчиками Укрпошта и Новая почта – понедельник, четверг.
Упаковка в картон для защиты от повреждений - 10 грн.
Оплата на карту Приватбанка по курсу на момент заказа.
Доставка заказов по Харькову и области – 7 грн/км в рабочее время с 10.00 до 18.00.
Контактный телефон – 0632525251. Skype – senturio3. Viber 0632525251

[Senturio]

Максимальный для диодов CW - 800 мА, DeepRed, Blue, RoyalBlue -1000 мА.
Для линеек рекомендуемый ток - 120 мА на 1 диод. Линейка может питаться током максимальным 500 мА.
На 700 мА дают света - CW- 240 лм
Deep Red - 680 mV
Blue - 43 лм
RoyalBlue на токе 1000 мА - 1219 mW
Спектр 3000К пробовал только - на аквариуме мне свет такого спектра не нравится - а вот подсветка товара в магазине очень шикарная - оттенки натуральные передает хорошо.

[Senturio]

Допис від RozarioAgro

Цена на Осрам завышена, по моему мнению. Выгодней покупать Cree. Вам так не кажется? Тем более характеристики у кришек лучше.

COOL Whitе XB-H LT40E1 на подложке (700-1500мА 240-428lm 6500K) - 2,35$
XBHAWT-00-0000-000LT40E1

Warm Whitе XB-H T30E7 на подложке (700-1500мА 220-392lm 3000K) - 2,4$
XBHAWT-00-0000-0000T30E7

Neutral Whitе XB-H T40E5 на подложке (700-1500мА 240lm 4000K) - 2,4$
XBHAWT-00-0000-0000T40E5

Честно сам был долгое время поклонником Cree, но вот попробовав другие диоды на практике понял что цена на них завышена из-за повышенной раскрученности в рекламе. Осрам даже выигрывает не только по цене при одинаковом количестве люмен с ватта, но и по углу направленности света - оптика на нем не нужна по умолчанию. Теплобелые и нейтральные не использую уже в аквасвете, только в витринных светильниках.

[RozarioAgro]

Надо попробовать.

[Senturio]

Да вот сегодня собирал светильник на 30 диодов - там три типа диодов только по белому каналу будет - Осрам, Cree, Semileds. Позже выложу фотки.

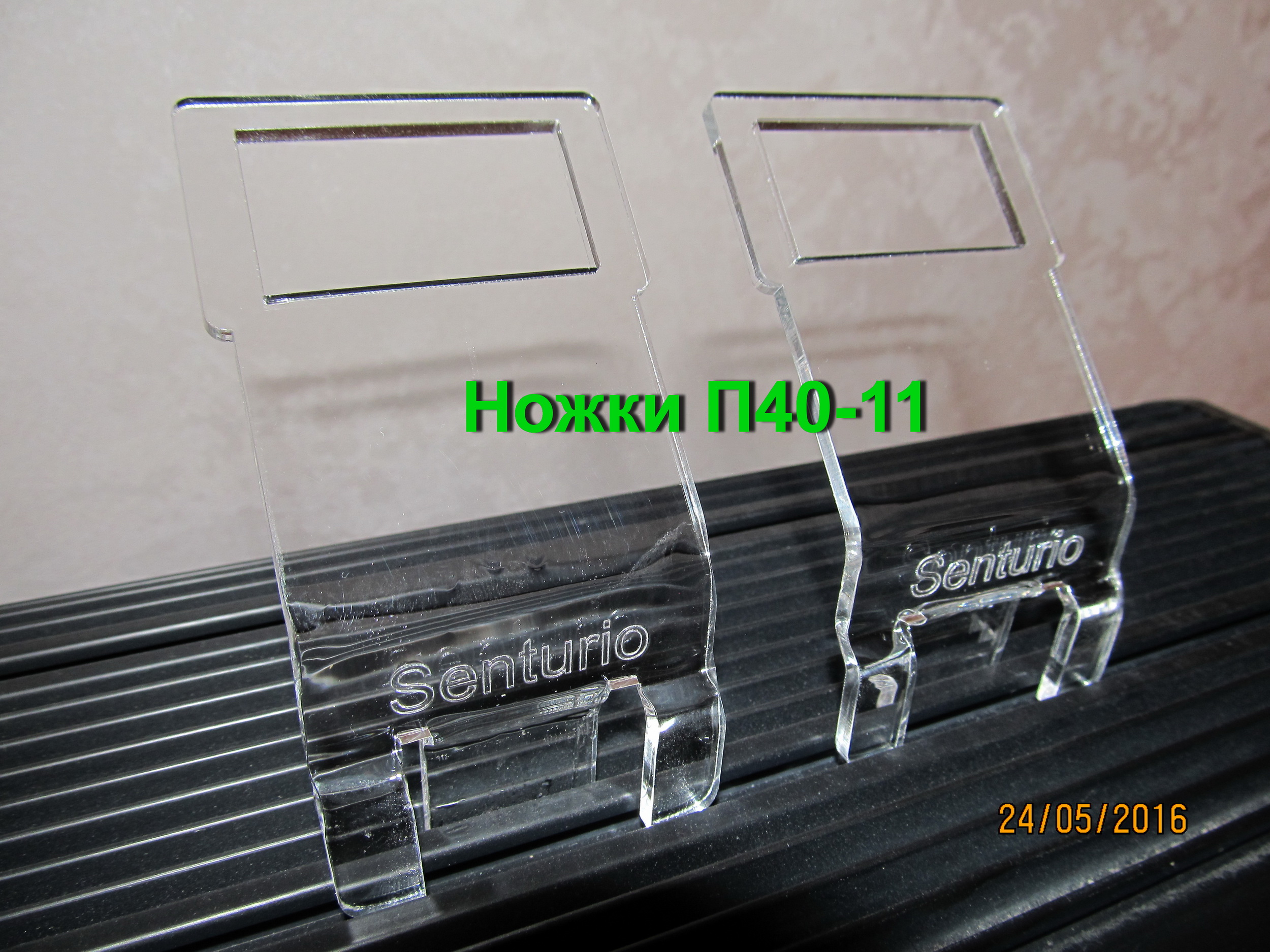

Желающим делать светильник на данном профиле могу предложить ножки собственного дизайна - комплект с крепежом - 90 грн.

[colinmcrae]

Senturio, доброго вечора! Можете підібрати діоди для акваріума 60х30х36 см висоти. Хочу травник із світлом хоча б 1Вт/ по перерахунку на люмінісцентні лампи.
Чи можна використати профіль П40 для мого світильника?

[aleks4]

Тоже интересно сколько диодов можно поставить на профиль П40-в пассивном варианте скажем на 1м.п. при использовании их под 700мА?

[Senturio]

Допис від colinmcrae

Senturio, доброго вечора! Можете підібрати діоди для акваріума 60х30х36 см висоти. Хочу травник із світлом хоча б 1Вт/ по перерахунку на люмінісцентні лампи.
Чи можна використати профіль П40 для мого світильника?

Сделал расчет - 6 диодов Осрам CoolWhite, два диода Осрам 660 нм - красные. Суммарная освещенность будет 30 лм/л. Профиль П40 будет длиной 60 см. Светильник с такими параметрами уже делал - можете узнать отзывы у форумчан. В ЛС скинул цену.

[colinmcrae]

Senturio, а не думали ножки для пофілю П40 зробити по іншому? Зробити так, щоб ножки вставлялися в паз для захисного скла, а в заглушці просто робити отвір під ножу. Як на мою думку так би було на багато красивіше і "легше" виглядала б конструкція світильника.\
І скажіть чи можна на профілі П40 закріпляти діоди гвинтами так, щоб гвинти не вилазили з іншої сторони профілю? Чи може краще на термоскотч і без гвинтів?

[Senturio]

Допис від colinmcrae

Senturio, а не думали ножки для пофілю П40 зробити по іншому? Зробити так, щоб ножки вставлялися в паз для захисного скла, а в заглушці просто робити отвір під ножу. Як на мою думку так би було на багато красивіше і "легше" виглядала б конструкція світильника.\
І скажіть чи можна на профілі П40 закріпляти діоди гвинтами так, щоб гвинти не вилазили з іншої сторони профілю?

Варианты разных по типу ножек рассматривали но остановились на таких - по причине разной длины аквариумов - чтобы ножки давали возможность свободно ставить светильник на ножках если аквариум больше на 8-10 см корпуса светильника. Если заводить ножки внутрь - то стекло защитное уже не поставишь и регулировка положения не такая простая. Кстати в профиле паз позволяет вставить максимум 2 мм стекло, а ножки сделаны из 3 мм акрила.
Я не использую термоскотч ни в одном светильнике ибо не считаю это надежным. Винты закрепить можно - они не торчат из профиля с обратной стороны. Но, это касается только качественных звезд (Осрам, Cree) - дешевые диоды напаяны на звезды меньшей толщины (Semileds и др.) и приходится ставить прокладки из фторопласта чтобы не было торчащих кончиков винтов.

[colinmcrae]

Допис від Senturio

Я не использую термоскотч ни в одном светильнике ибо не считаю это надежным. Винты закрепить можно - они не торчат из профиля с обратной стороны. Но, это касается только качественных звезд (Осрам, Cree)

Мова йде тільки про дорогі діоди. Який термопровідний матеріал використовуєте між діодом і профілем?
Якщо дивлячись на креслення профілю П40 то видно що для закріплення гвинта(щоб він не вилазив з іншої сторони) є всього 2 мм профілю. цього вистачає для закріплення діодів?

[Senturio]

Для резьбы М3 конечно хватит. Пасту КПТ 19 или КПТ8 - на крайний случай.

[Kove]

Здравствуйте! Возьму ножки под профиль П40. Скиньте реквизиты для оплаты

[Senturio]

Ответил в ЛС. А почему профиль не заказываете сразу?

[mennen]

Посчитайте, на 200л (100*40*50в) травник (форс) в крышку свет.
