Привет!
Летом заказал в Белой Церкви кубик 400x400x400 с встроенным САМПОМ. Планировал все переселить из одной банки в него
Так сложились обстоятельства, пока заказывал банку, приобрел отличный большой СРК.
По размерам он отлично вписался в новый аквариум. Было решено старый аквариум не трогать, а запустить еще один...

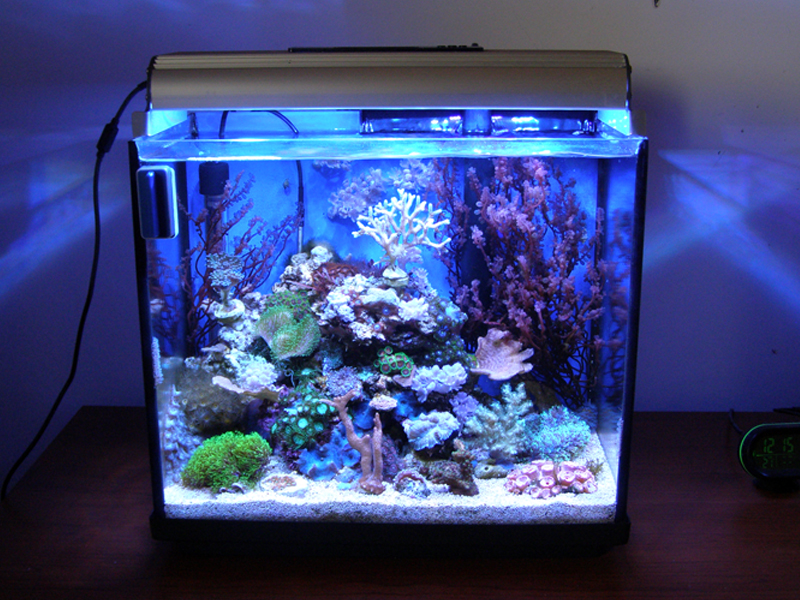

В свое время был приобретен светильник AquaLighter Nano Marine, он около месяца проработал по таймеру...
Впечатление от светильника отличные: миниатюрный, не мешает, но не на этот объем. (но верхушка камня была освещена хорошо)
И не видно все красоты кораллов в синем спектре...
Просматривая фото аквариумов в сети, наткнулся на светильник от Kiraso, нашел форум с описанием.
Рубрикатор или какие светильники делают Kiraso и ssw
http://reefcentral.ru/forum/topic/66...-kiraso-i-ssw/

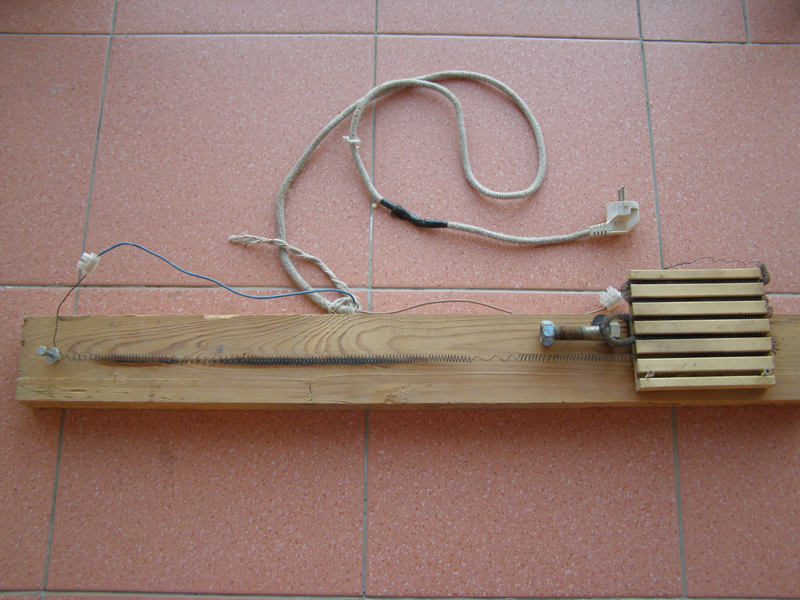

Нашел в подвале кусок акрила, собрал на коленках примитивный станок
и согнул такую ножку.

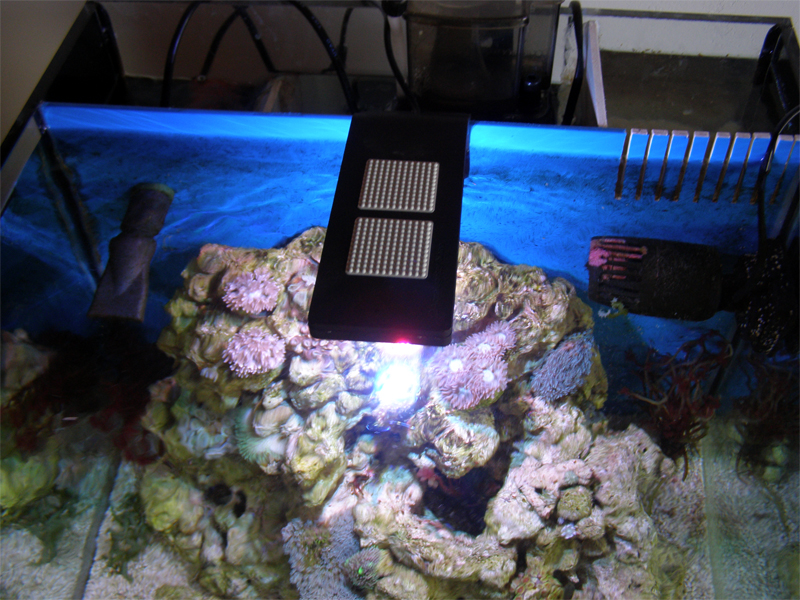

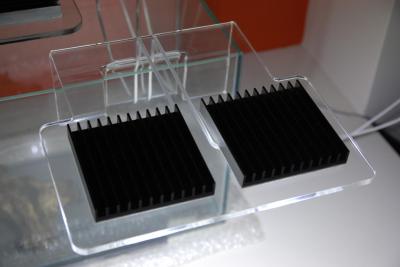

Планировал сделать что то такое:
Перегородка в САМП сделана из вспененного ПВХ и гнется от веса светильника.
Пока искал подходящий миниатюрный радиатор для светильника, приобрел в супермаркете 20W китайский прожектор MAGNUM.
В нем такая начинка:
Приобрел сборку 10x светодиодных кластеров для моря...
http://www.aquafanat.com.ua/forum/in...howtopic=53660
Заменил родной диод на с сборку, все подошло и драйвер и крепление...
Параллельно опробовал простой драйвер на микросхеме ML317,
http://cxem.net/calc/lm317_calc.php
ток регулировал проволочным потенциометром.
Падение напряжения на микросхеме минимум 3.5V и при токе нагрузке 0.75A уже сильно греется (питание 12V и три диода в нагрузке). И потенциометр огромен...

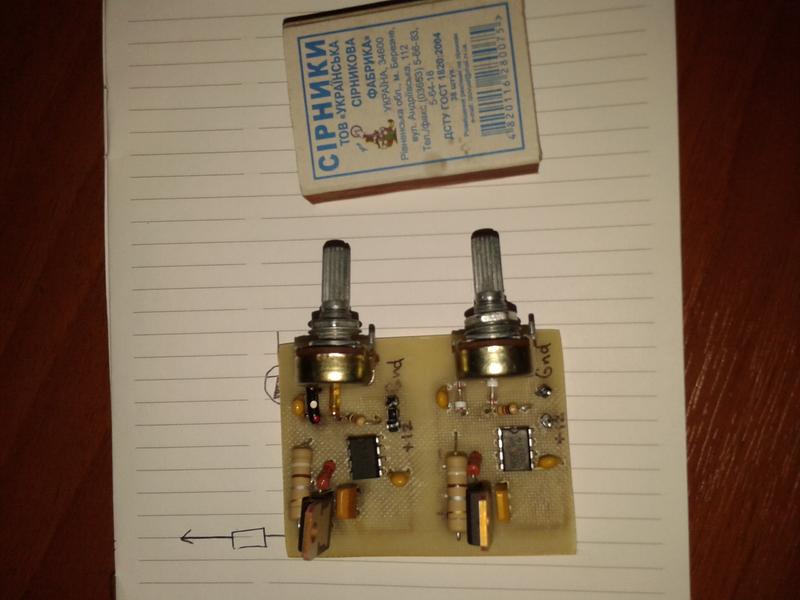

Собрал примитивный драйвер на полевом транзисторе и Шим регулятор на NE555..
Транзистор и без радиатора холодный (12V питание и три светодиода в нагрузке на канал)

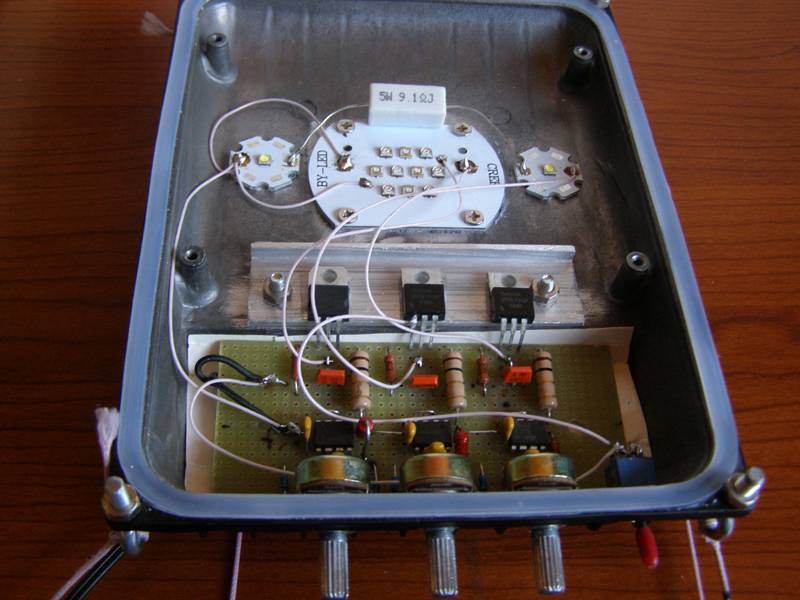

Все это засунул в корпус MAGNUM.
За неимением на данный момент отдельно диодных звезд - подключился к 10-x сборке...
Получилось три регулируемых канала. Правда регулируется не с нуля, а начиная с 30ma...
разводка проводников прогр
Splan
