Универсальный светильник для "nano"аквариума

[~viktorman~]

Привет всем форумчанам и гостям!
Хочу представить на всеобщее обозрение очередной проект,в данном случае это универсальный LED-светильник для "nano"аквариумов до 30 л.

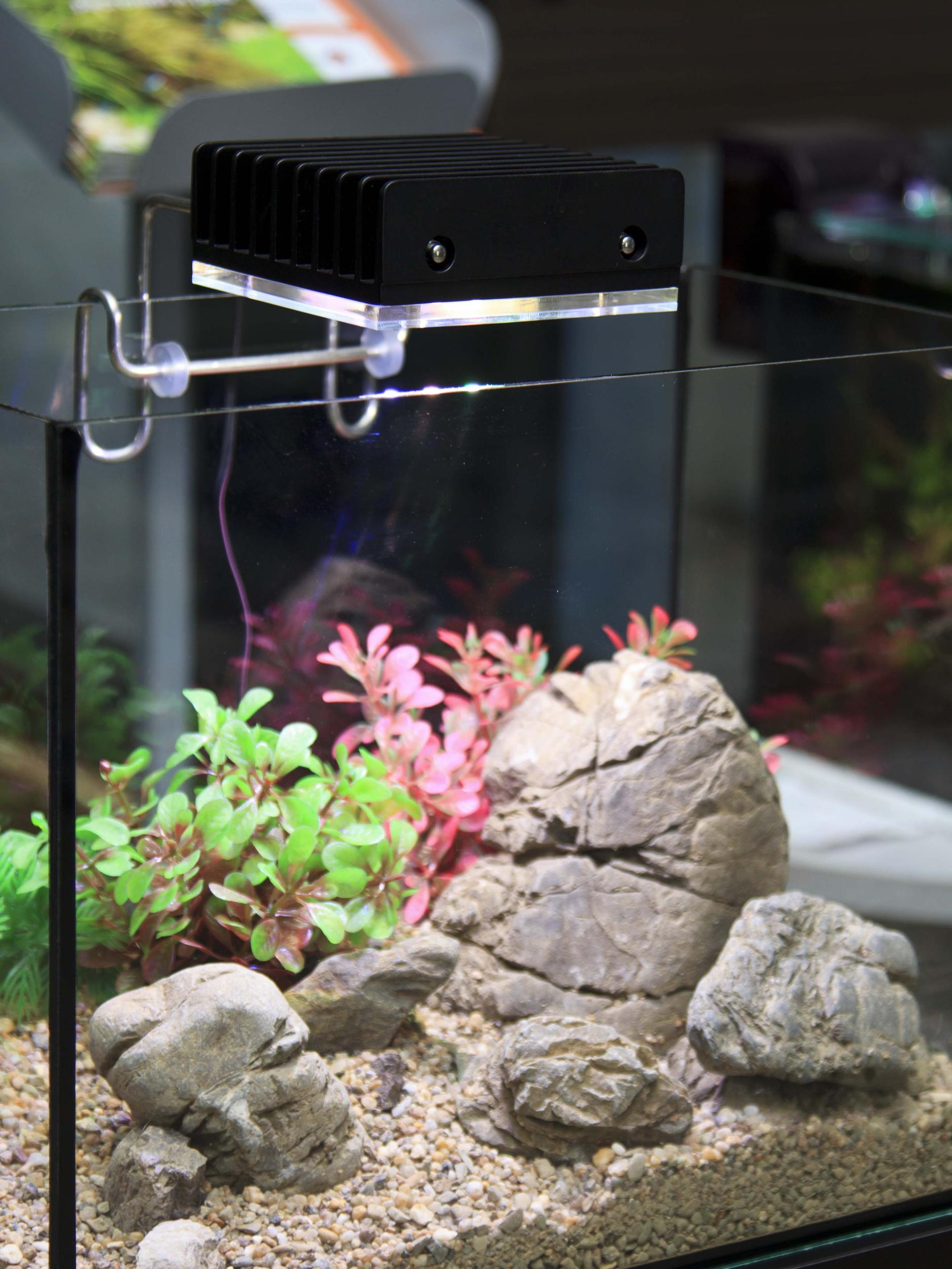

Он был собран для аквариума-"кубика" 25х25х25
К светильнику были предъявлены следующие требования:
1.регулировка по яркости освещения ("...а вдруг мне надоест стричь почвопокровку и я захочу "медленный" аквариум со мхами и папоротниками,где нужно вполовину меньше света" )
2.регулировка по размеру аквариума ("...а если я захочу меньший аквариум...или чуть больший...что мне делать другой светильник?")
3.качественный свет на хороших и достаточно мощных диодах с присутствием "цветных" для улучшения цветопередачи и возможностью использования для освещения аквариумов в стиле"акваскейп"
4.минимальная цена при максимальных возможностях
После длительных консультаций и поисков "суп из топора" был наконец "сварен". От дешёвых светодиодов "плавающего"спектра,согласно пункту №3 пришлось отказаться в пользу более "конкретных",но не самых дорогих,согласно пункту №4.
Большое спасибо Диме (nanolab) за советы и расчёты.
Вот что получилось:

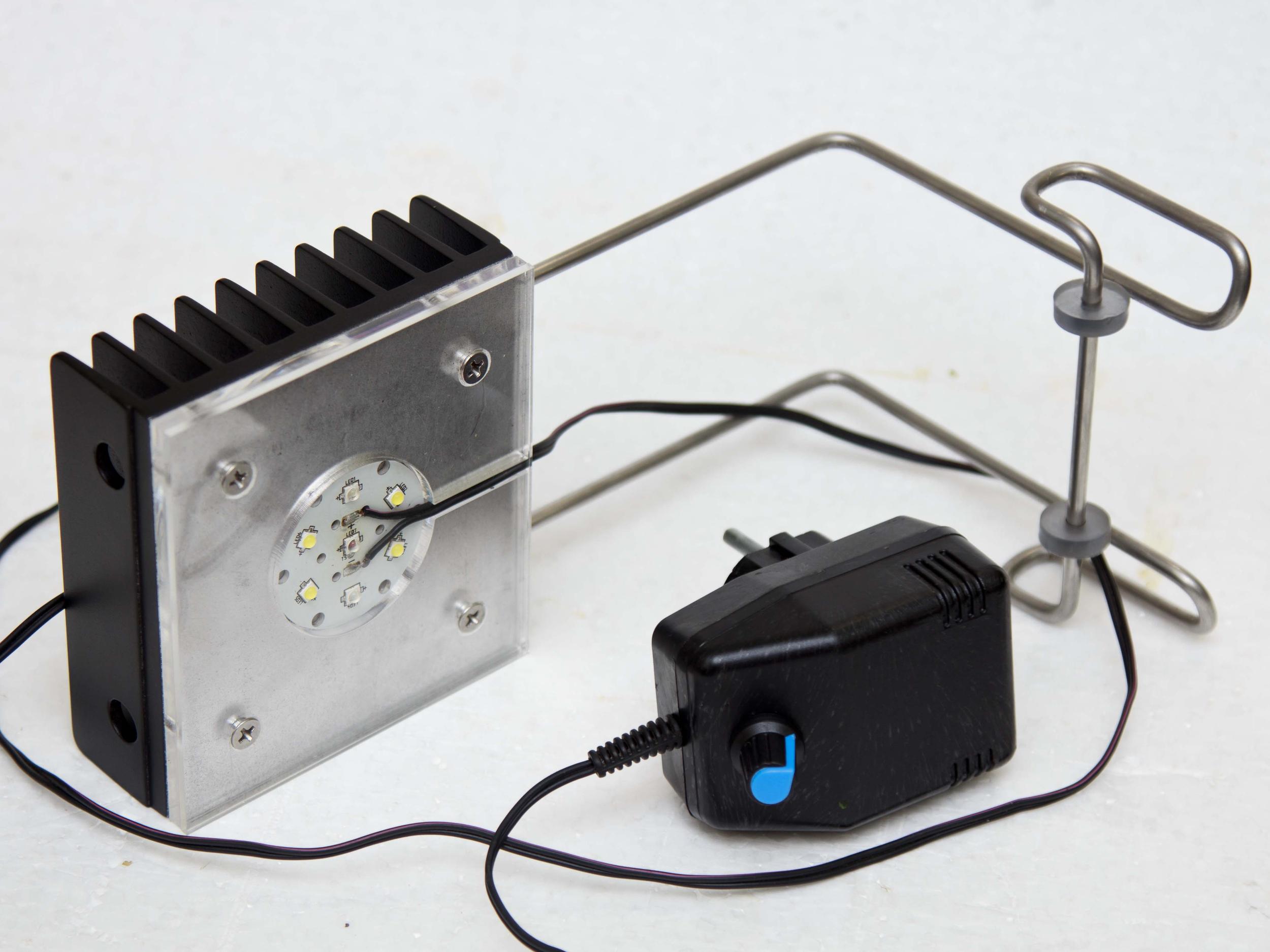

Универсальный светильник для "nano"аквариума до 30л. с регулировкой мощности:
Напряжение сети: AC 85~277V
Напряжение, ток через светодиоды: DC 24V, 110...600 mA
Мощность, Вт: 2,4...15
Цветовая температура, К: 7000
Световой поток, люмен: 300...1250

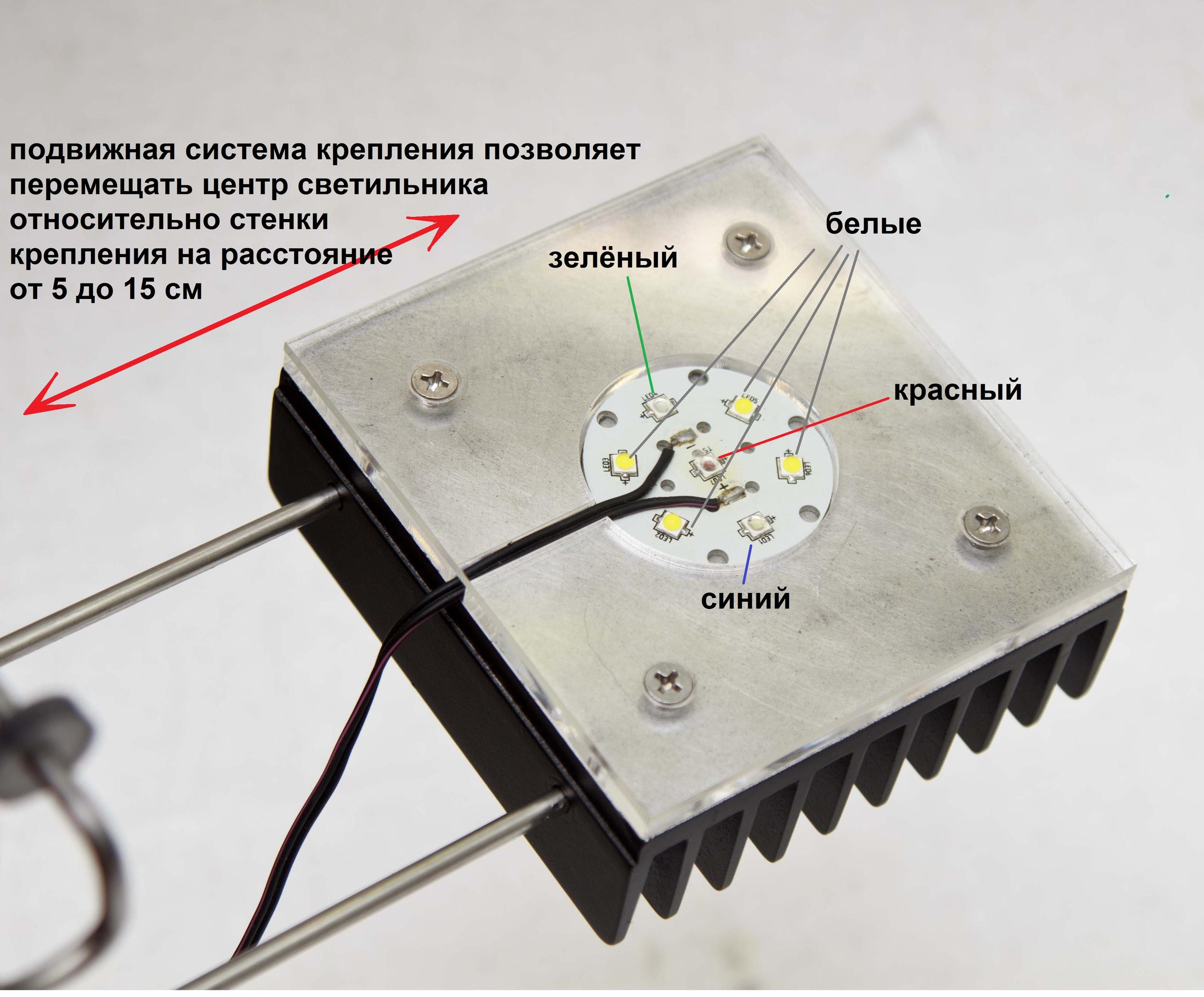

Диоды Prolight серии Phenix 3535:
Cool White PK2N-3LWE-BSD - 4 шт.
Blue PK2N-3LBE-SD - 1 шт.
Green PK2N-3LGE-SD - 1 шт.
Red PK2N-3LRE-SD - 1 шт.

Спектр на картинке.

Драйвер QH-20LP6-10х3 диммируемый (подробнее об этом драйвере и способе управления ним в этой теме: http://www.aquaforum.ua/showthread.php?t=215366&page=2 ,пост№26 )

[nicoros]

Купили? Сами сделали? Продаёте???

[Sem]

Насколько я понял, для диммирования используете нано.
На форуме есть схему на 555 таймере.
Еще проще и дешевле.

[~viktorman~]

Sem, для диммирования этого светильника изменяю напряжение на 7 ноге микросхемы драйвера с помощью понижающего DC-DC преобразователя...дешевле этого пока ничего другого не нашёл
А nano использую в другом светильнике для управления 5 драйверами:http://www.aquaforum.ua/showthread.php?t=224481

[~viktorman~]

nicoros, сделал сам и делал на заказ по заявленным требованиям

[Олександр+]

Доброго дня Вікторе! І скільки коштує такий "абажурчик" для нано,планую кубик на 30л завести,також стало питання освітлення(звичайно більш-менш бюджетного))?

[~viktorman~]

Олександр+, це не самий бюджетний варіант,тому що було вирішено не економити на якості світла...але це максимально можливо здешевлений варіант світильника за рахунок простої конструкції,дешевих матеріалів і відсутності окремого блока живлення.

[RozarioAgro]

~viktorman~, доброе утро, так какая получается стоимость такого решения?

[~viktorman~]

Всем интересовавшимся стоимостью такого светильника ответил в личку...

[glottis]

А есть фотки как светит на реальном аквариуме с водой?

[~viktorman~]

glottis, будут,чуть позже обязательно будут
просто у меня пока подходящей готовой запущенной баночки нужного размера не нашлось...

[svs_svs]

Допис від ~viktorman~

Всем интересовавшимся стоимостью такого светильника ответил в личку...

Скиньте й мене.

[~viktorman~]

svs_svs, ответ в личке...
Эта тема создана не для продажи,а для ознакомления,приёма замечаний/предложений и изучения спроса
Тема для продажи будет создана чуть позже.

[Андрій Шевчук]

А для моря плануєте?)

Надіслано від мого SM-G355H, використовуючи Tapatalk

[steals81]

Озвучьте "усредненную" стоимость в теме (дабы было меньше вопросов). Или это тайна?

Отправлено с моего LG-LS980 через Tapatalk
