par-n-go · 14.11.2016, 12:58

Совместно с sae74 создаем на базе ARM простой, удобный и функциональный контроллер. Данная реализация нацелена на аквариумистов-любителей и разрабатывается с главным принципом: "подключил в розетку и все работает". И так, базовый функционал:

3 розетки управляемых либо по расписанию, либо по изменению температуры (больше не надо обрезать провода, просто вставьте вилки в розетки)
Мониторинг температуры (сейчас только на месяц, но можно и на год, и больше...)

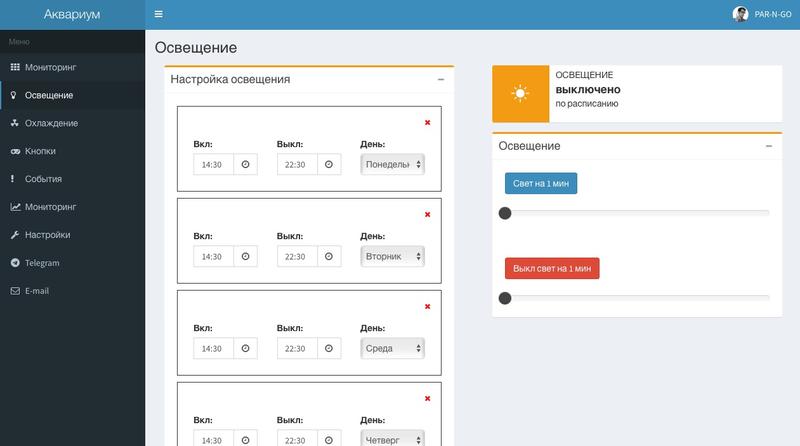

Управление освещением: по времени и дню недели (ставьте столько событий - сколько захотите)
Управление охлаждением: выставляйте пороги срабатывания охлаждения и просто подключите любой куллер на 12 вольт в колодки (на контроллере имеется для этого 12вольт, не нужно "колхозить" отдельное питание)
Управление нагрузками с помощью выносных кнопок: у контроллера будет пульт с 2 кнопками и Вы можете запрограммировать каждую кнопку на несколько действий (отключение/включение одной-несколько нагрузок)

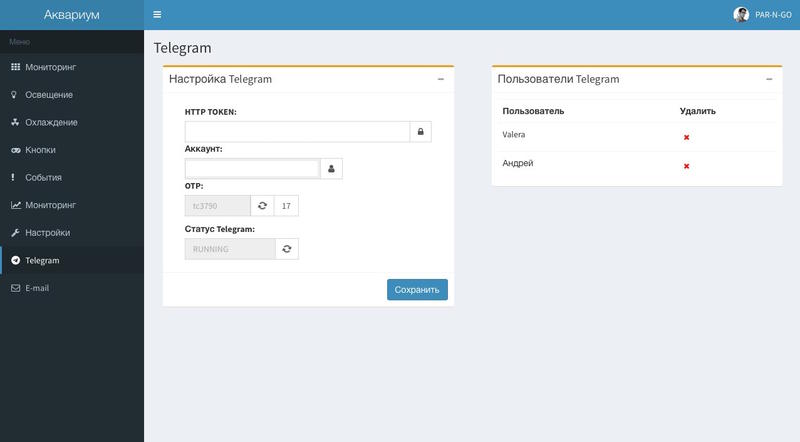

Управление и вывод уведомлений с помощью Telegram
Уведомления по E-mail.

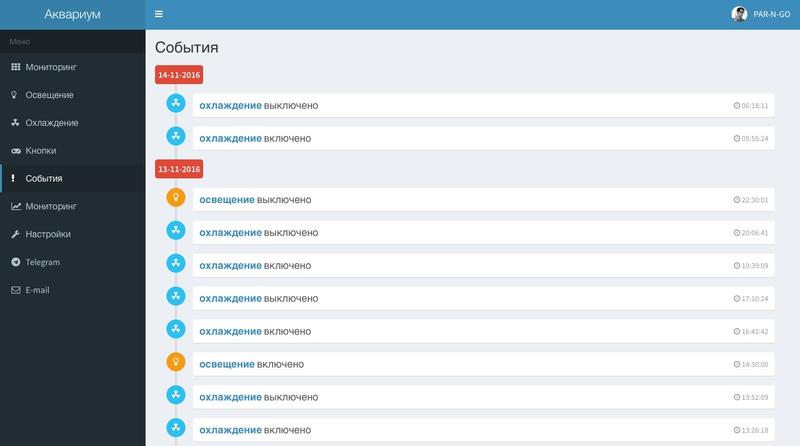

Список всех событий за последний месяц в удобном формате.
Создание пользователей для управления аквариумом.

Контроллер сейчас еще дорабатывается и мы будем признательны за любые комментарии и предложения

Sem · 14.11.2016, 13:33

А что обсуждать?
Для начала количество каналов управления?
Три явно мало.

par-n-go · 14.11.2016, 14:08

Цитата:

Допис від Sem

А что обсуждать?
Для начала количество каналов управления?
Три явно мало.

На данный момент их планируется 4-5, включая канал на охлаждение: 3-4 канала на 220 вольт и 1 канал на 12 вольт. Сколько Вы считаете нужно розеток 220 вольт для базового управления аквариумом? Мы планировали так: 1 розетка освещение, 1 розетка компрессор, 1 - фильтр, 1 - аэратор, 12 вольт - охлаждение. Контроллер будет из себя представлять толстый удлинитель с пультом и датчиком температуры. Для более серьезных установок, в том числе, морских - будет отдельный контроллер http://www.aquaforum.ua/showthread.php?t=203686

AndrewUh · 14.11.2016, 18:00

Обогрев? Совместить с охлаждением не получится, раз там 12В.
Управление подачей СО2 (измерение pH), тоже вроде как хорошо бы иметь.

Если рассматривать контроллер http://www.aquaforum.ua/showthread.php?t=203686, то он больше для моря подходит. Для травника там треть можно убрать.

steals81 · 14.11.2016, 18:58

Дозатор бы "прикрутить"

На ЛыЖе нацарапал.

Сергій М · 14.11.2016, 19:20

А как же ШИМ ?
У sae74 есть тема про МЕГА 2560, там огромное количество каналов нагрузок, на этой же базе есть и другие проекты, например - 6-8 ШИМ+8 каналов на (дозаторы, компрессор, фильтр, охлаждение и любого другого устройства), и главное без привязки к вольтажу! что подали не реле, то на выходе и получили.
Вот поэтому чуть подробнее о приймуществах Вашего контроллера очень хотелось бы знать ... Возможно стоимость очень низкая, надёжность, простота в сборке , и т.п.

par-n-go · 14.11.2016, 20:24

Обогрев - без проблем, есть же еще розетки на 220 вольт. Розетки можно выставлять как по таймеру, так и по температуре.

Отличия от остальных:
1. Легкая настройка в красивом интерфейсе
2. Уведомления онлайн (почта, телеграм), Вам необязательно быть рядом с аквариумом, что б узнать о проблеме, мало того, Вы можете еще и самостоятельно принять какое-либо решение в ручном режиме удаленно, не заходя в вэб-интефейс
3. Не нужно обрезать провода, этот контроллер будет полностью законченным устройством в виде удлинителя (просто включаете вилку в розетку и управляете ей как захотите).
4. Выносной пульт с настраиваемыми кнопками: контроллер в тумбе, а рядом с аквариумом всего пара кнопок, которые делают то, что хотите именно Вы.

Точные характеристики дорабатываются, именно для этого и создана эта тема. Нужен ph - в принципе его тоже можно добавить и на основе его показаний делать те или иные действия.

Предположительно, стоимость в районе 70$

Shuttle · 16.11.2016, 11:03

Очень мало 220В нагрузок. На свет надо не одну розетку а две, плюс СО2, компрессор, фильтр. Так что минимум 5шт. Ну и 70 баксов за наворочаный таймер это как-то...

par-n-go · 16.11.2016, 11:48

Цитата:

Допис від Shuttle

Очень мало 220В нагрузок. На свет надо не одну розетку а две, плюс СО2, компрессор, фильтр. Так что минимум 5шт. Ну и 70 баксов за наворочаный таймер это как-то...

Количество нагрузок увеличим, добавим УДО. Это не совсем навороченный таймер. Навороченный таймер управляет одной нагрузкой с любыми интервалами по времени.

Тут же полностью система управления аквариумом с управлением различными устройствами по заданным параметрам, наличие уведомлений, сенсора и блока питания для управления охлаждением и УДО. Система будет поставляться в виде готового изделия, что уменьшает время настройки до нескольких минут.
