Аквариумный контроллер с интерфейсом на телефоне

[Slavasa]

Здравствуйте уважаемые форумчане, хочу представить Вашему вниманию одну из моих работ.

Основной особенностью этого контроллера является скрытность установки в аквариумную тумбу силового блока у которого нет ни кнопок ни экранов, они ему попросту не нужны. блок устанавливается в тумбу и к ней подключается электрооборудование аквариума.
Далее к боку можно подключиться с телефона используя специальную программу, она правда платная но её цена не высока.
Телефон подключается к контроллеру через WIFI и дальность связи в пределах квартиры, но есть приятный бонус в виде облачного сервиса где контроллер подключается к вашей домашней сети и тогда появляется возможность подключиться к контроллеру из любого места лишь бы был интернет.



https://yadi.sk/d/HrqKRSPBrWuPvw

файл для IDE

[Slavasa]

Моё устройство отличается от многих подобных тем что умеет подключаться к мобильнику по WIFI


Это скриншоты с телефона.

[Slavasa]

Как видно имеется четыре страницы интерфейса, это минимальный вариант только четыре канала на 220в.
структуру легко наращивать изменяя количество выходов как на 220в так и на 12в.


Расскажу о составе устройства

основа - контроллер atmega arduino pro mini

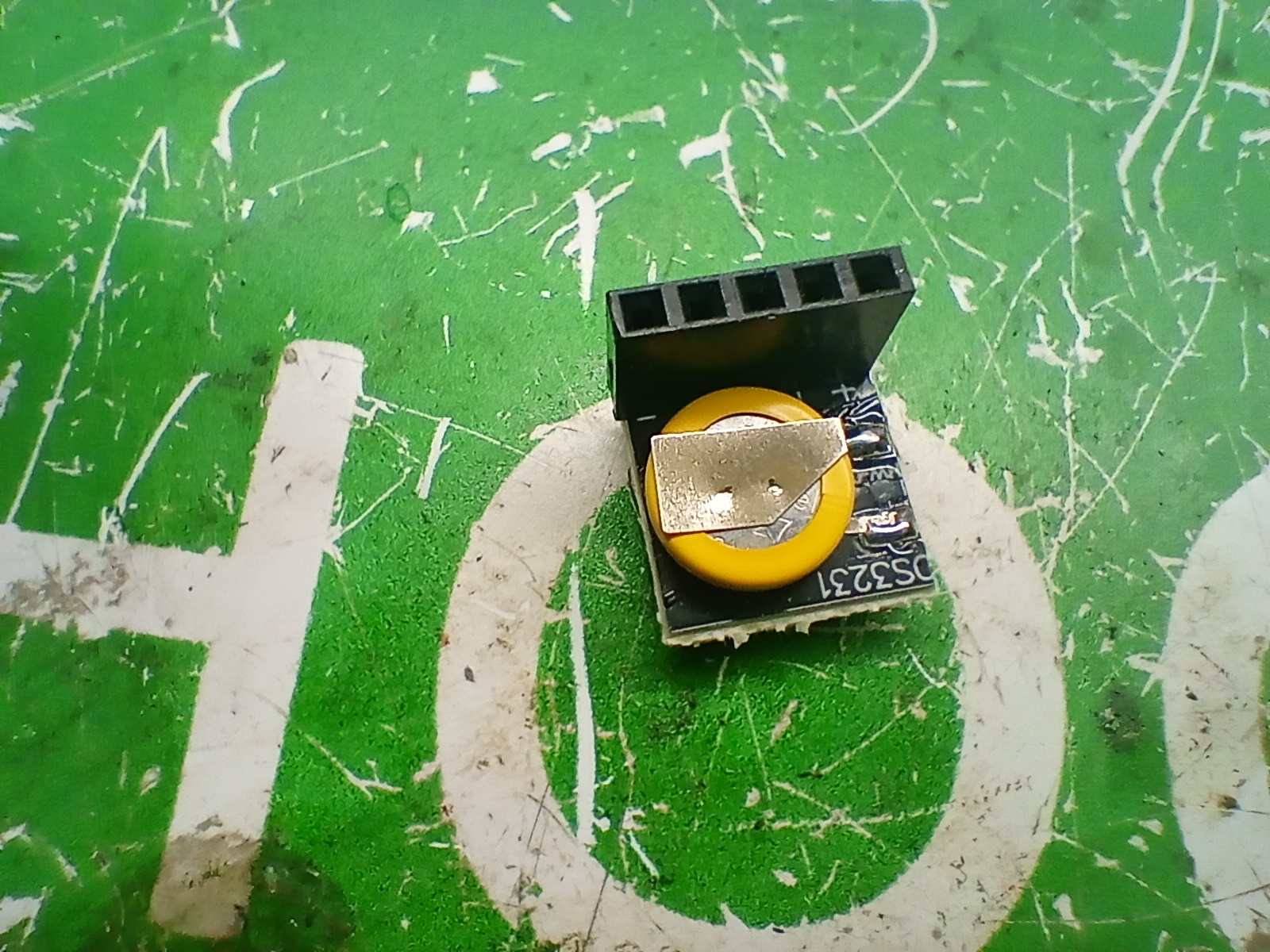

время - DS3231
радио - ESP-01 ESP8266
сенсор - DS 18B20

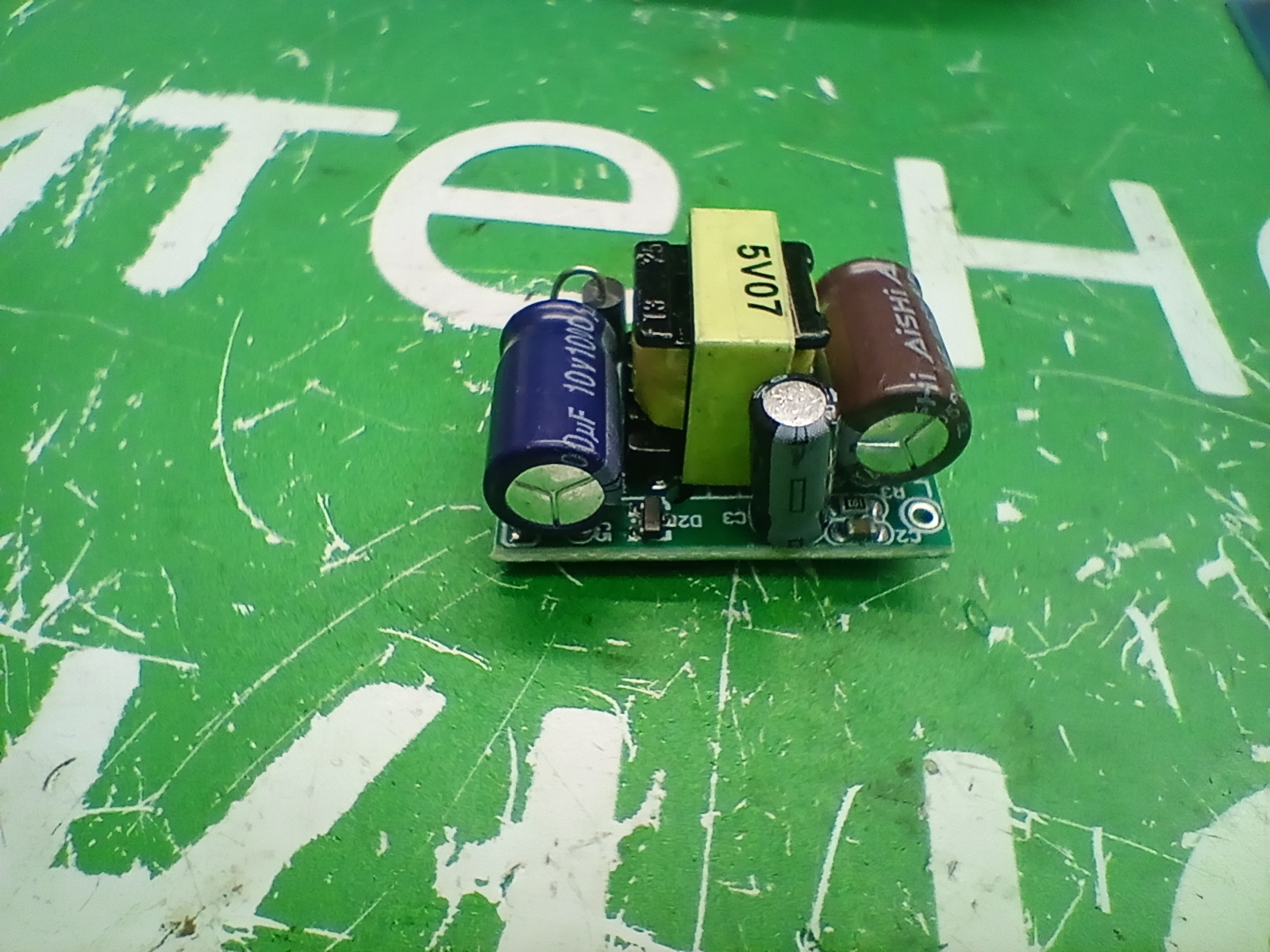

питание - 5в 300ma

смонтировано это на печатных платах изготовленных на https://easyeda.com

[Slavasa]

Программирование интерфейса я выполнил на сайте https://remotexy.com

На этом сайте создаётся внешний вид страниц интерфейса, там присутствуют кнопки, переключатели, строки в общем всё что требуется для управления устройством. поясню на примере главной страницы.

С верху страницы присутствует строка состоящая из времени и даты информация в которую передаётся по WIFI из модуля часов. Далее строка с текущей температурой получаемой с датчика температуры.
Правее расположен выключатель сигнала тревоги неисправности термодатчика.
Ниже в левой части находятся индикаторы работы нагрузок, они меняют цвет при включении и выключении нагрузок. в данной комплектации реализованы каналы питания света, фильтра, компрессора и термостата.
правее от них расположен график показывающий изменения температуры, он имеет несколько настроек. В правой части расположены кнопки навигации они переключают страницы.

[Slavasa]

Написание основного тела программы осуществляется в программе https://flprog.ru/
Эта программа широко известна среди не профессиональных программистов и позволяет даже начинающему электронщику создавать весьма сложные конструкции. Тем более что на форуме всегда рады помочь.

[Slavasa]

Смотрю интересуется народ просматривает но молчит, но мне хотелось бы получить пару советов, хотел бы поотвечать на вопросы.
Может схема кого заинтересует. К стати платы универсальные все и изготовил я их с запасом, можно использовать в других проектах.

[AquaGomel]

В пике ESP8266 может потянуть до 500мА... Советую пересмотреть блок питания. Особенно китайский нонейм...

[Slavasa]

AquaGomel, Спасибо за совет, Да Вы совершенно правы что модуль прожорлив временами, я это учёл. Этот блок питания хотя и мал но тянет как положено, осциллографом смотрел и да когда модуль вещает видны мелкие просадки но не более 5% от питания. Кроме того я дополнительно прямо на выводы ESP напаиваю конденсатор 47.0х10, связь устойчива. Дома у меня сейчас живут аж пять разных устройств на этом модуле а один даже в туалете.

[pdv1965]

А схема, прошивка, стоимость будет? Или это просто реклама.

[Slavasa]

Нет не реклама исходники могу отдать. Схему и прошивку положил в шапку, печатки выкладывать бессмысленно они хранятся у производителя и если кто заинтересуется могу открыть к ним доступ. но если кто надумает заказывать то минимальный заказ пять плат, изготовить у них не дорого но доставка дорогая. Проще купить у меня эти платы я заказал по десять штук каждой, мне столько не нужно. Я не собираюсь торговать тут просто отдам лишнее цену сами можете назначить плюс пересылка.

[Юрий77]

Хорошие вещи, но не все с такими схемами на ты...

[Slavasa]

это да, но научиться легко, да и собственно можно же спросить и в инете огромное количество инфы. А если лень паять да ещё рассыпуху собирать так платы у меня паяные есть. Опять повтрю я не торгую платами, на али я покупал рассыпуху с избытком, резисторы они продают сотнями а транзисторы десятками. а прошивку свою нарисовать можно даже не программисту.

[Slavasa]

Жду предложений для наращивания функционала.

[pdv1965]

Например добавить управление светодиодные светом. Сейчас это в моде, хотябы 4 канала.

[Slavasa]

Без проблем сделаю ШИМ управление. А какие прибамбасики сделать? Я для черепахи делал на двух линейках цветных и галагеновой лампе. Рано утром постепенно разгорается синий свет, потом красный и уже поздним утром галагенка. Вечером всё в обратном порядке. Можно даже грозу сделать с раскатами грома с флешки и привязать вспышки к звуку,предлагайте вместе сделаем.
