Начну по порядку. Достался мне на шару Тетра ЕХ-1200. Прежний хозяин честно предупредил, что канистра течёт, что меня не сильно испугало, т.к. подобную проблему пришлось решать пол года назад у своего ЕХ-700. И что я только с 700 не делал: и ФУМ под уплотнительные кольца подматывал, и голову разбирал – ничего не помогало, пока не добрался до блока вход/выход. Разобрал его, посмотрел, понял принцип работы уплотнителей и, только после этого, обнаружил причину протечки! Банальная технологическая ошибка конструкторов, привёла к тому, что водяной замок блока после нескольких десятков открываний/закрываний, теряет герметичность! Ошибка заключена в отсутствии ручья для уплотнительного кольца центральной оси рычага, и уплотнительное кольцо, работая на стирание, после некоторого количества циклов, приходит в негодность. Самое интересное, что, как правило, вода сочится в передней части фильтра, из под защёлки, чем создаётся иллюзия повреждения кольца головы. Но причина оказалась именно в блоке вход/выход.
У своего 700_го я тупо поменял блок, чем решил проблему. С 1200_ решил поковыряться, благо опыт разборки идентичного узла, уже имелся. Перед принятием окончательного решения, для подтверждения диагноза, необходимо проделать следующие процедуры.
1. Подобрать подходящие по внутреннему диаметру патрубков входа в голову, резиновые заглушки.
2. Заглушить патрубки (см. фото.)
3. Одеть на шланги краны фильтра,.в положении закрыто.
4. наполнить шланги водой и подвесить кранами вниз.
5. Подсоединить блок вход/ выход, в положении открыто.
6. Открыть краны.
Если из блока капает вода - причина в нём. Если сухо, то считайте, что Вам повезло, и причина в уплотнительном кольце головы.
ЛЕЧЕНИЕ.
На фотографиях видна последовательность разборки блока. Откручиваем 4 самореза. Рычаг переводим в перпендикулярное основанию положение, после чего, покачивая нижнюю часть блока и нажимая на рычаг, разъединяем две половинки блока (см. фото). Если определено, что течёт только одна половина (или вход, или выход), нет нужды разбирать обе стороны, можно пока попытаться отремонтировать только одну. Далее разбираем текущую половину. Плавно поворачивая из стороны в сторону, градусов на 20 (что бы не срезать упор) боковую втулку с запорным шаров внутри, стягиваем её с оси. На оси видим конструкторскую ошибку, в виде стёртого (хотя на вид может показаться абсолютно здоровым) уплотнительного кольца. Теперь самое сложное, подобрать ему подобное. Сборка в обратном порядке. После удачной замены, течь пропадает. Для того, что бы не бегать каждый раз, подсоединять шланги с водой для проверки блока, можно пользоваться ртом, втягивая воздух из нужного патрубка, закрывая обратный конец, пальцем или заглушкой. При нормально функционирующем узле, герметичность должна сохраняться при любом положении рычага замка.
Пока пишу данный пасквиль, канистра проходит послеоперационное испытание. Уже прошёл целый час- протечки нет!
P.S. При сборке, для смазки резиновых колец, использовал густую силиконовую смазку. Не лишним, будет её применение, перед закручиванием назад саморезов, что позволит чувствовать усилие закручивания и не срезать резьбу, а так же безболезненно выполнять эту операцию необходимое количество раз.
У меня всё произошло, чего и Вам всем желаю!
На фото:

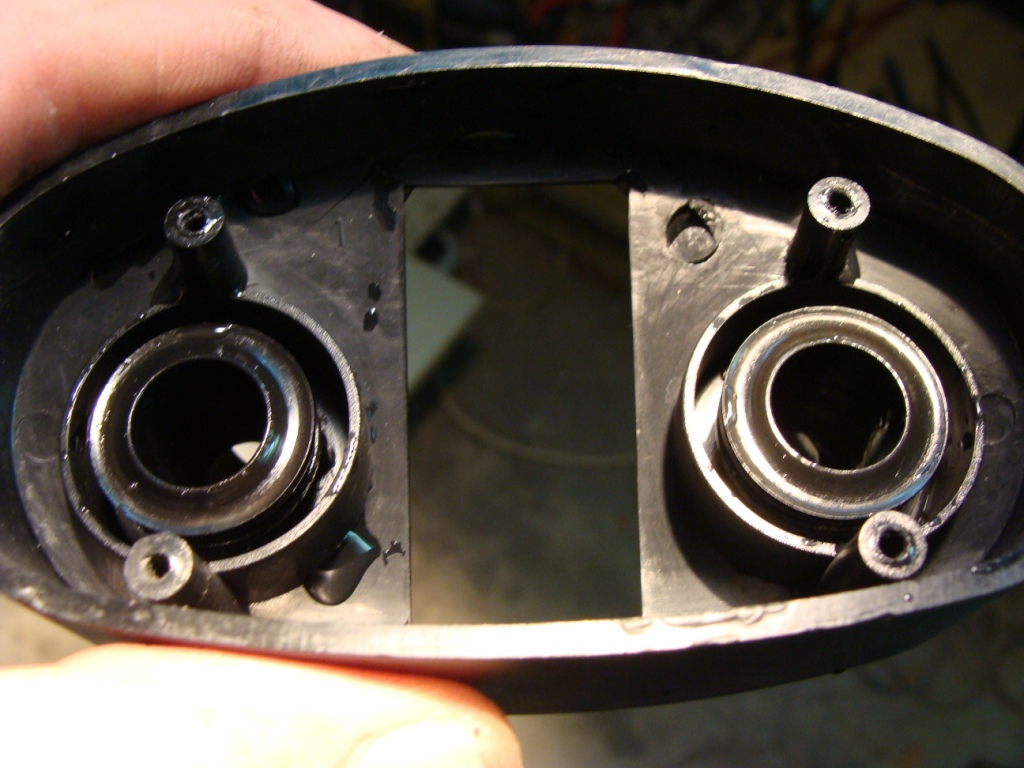

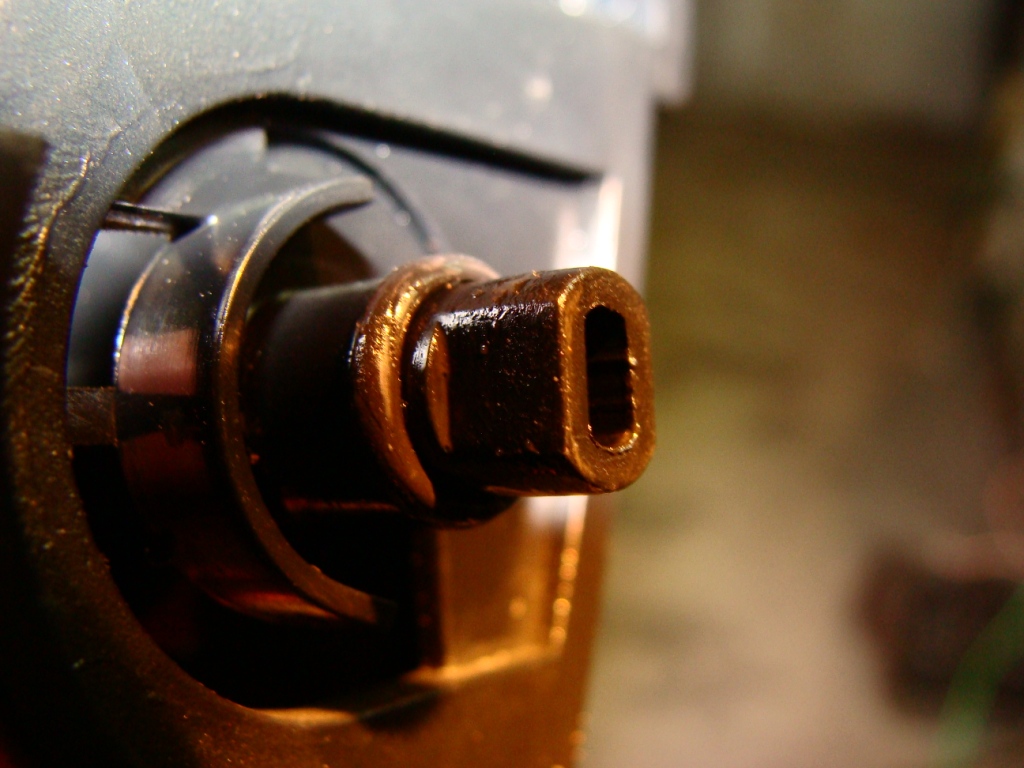

1.Проверка, 2,9 узел в сборе с заглушками, 3 две разделённые половины узла, 4 разбираемый узел, 5 центральная ось рычага замка с деформированным уплотнительным кольцом, 6 установка шара, 7 верхняя часть корпуса, 8 уплотнительное кольцо,

Starcomputer · 28.10.2009, 11:12

Цитата:

наполнить шланги водой и подвесить кранами вниз.

1. Можно просто одеть второй конец шланга на кран и включить воду. Так можно проверить по-одиночке оба канала.
2. Рекомендую рядом подвесить за я..... разработчика этого блока.

------------------------------------------------
Таким-же образом можно ремонтировать некоторые Атманы, ибо у них идентичная Тетре конструкция кранов.

boba88 · 28.10.2009, 11:19

Цитата:

Допис від Starcomputer

2. Рекомендую рядом подвесить за я..... разработчика этого блока.

Спасибо на добром слове!

boba88 · 28.10.2009, 11:31

Цитата:

Допис від Starcomputer

1. Можно просто одеть второй конец шланга на кран и включить воду. Так можно проверить по-одиночке оба канала.

На самом деле, элементарно проверяется всасыванием губами воздуха через один конец канала, при заглушеном втором конце. Вдувание воздуха в канал, намного тяжелее физическии (если только Вы не саксафонист, или трубач), и не даёт полного представления о герметичности.

Цитата:

Для того, что бы не бегать каждый раз, подсоединять шланги с водой для проверки блока, можно пользоваться ртом, втягивая воздух из нужного патрубка, закрывая обратный конец, пальцем или заглушкой. При нормально функционирующем узле, герметичность должна сохраняться при любом положении рычага замка.

http://aquaforum.kiev.ua/showpost.ph...42&postcount=1

pimass · 28.10.2009, 11:42

Цитата:

Допис від Starcomputer

Рекомендую рядом подвесить за я..... разработчика этого блока.

А Вы батенька, как я погляжу, дивный затейник!

boba88 · 28.10.2009, 11:46

Цитата:

Допис від pimass

А Вы батенька, как я погляжу, дивный затейник!

Если я правильно понял Сергея, то разработчика блока он предлагал подвесить за язык???

pimass · 28.10.2009, 11:49

Цитата:

Допис від boba88

то разработчика блока он предлагал подвесить за язык???

Лучше за фаберже ))))

boba88 · 28.10.2009, 11:53

Цитата:

Допис від pimass

Лучше за фаберже ))))

Вот тут надо ещё подумать, кто из Вас двоих более

Цитата:

дивный затейник!

pimass · 28.10.2009, 12:05

А как известно, мы народ горячий и не выносим нежностей телячих. Но любим мы зато телячьи души. Мы любим бить людей, Мы любим бить людей, Мы любим бить людей, Мы любим бить людей и бить баклуши ... (с)

Starcomputer · 28.10.2009, 12:11

Цитата:

Допис від boba88

то разработчика блока он предлагал подвесить за язык???

Ну я же не изверг. За яй.... конечно

pimass · 28.10.2009, 12:22

И студеною зимой, и зеленою весной
И стобою и со мной, это яйца.
Ты проснешься на рассвете
Слышишь как смеются дети
Лишь бы только бы были эти
Это Яйца.

(с)

Realax · 30.10.2009, 00:29

boba88, спасибо за описание! По поводу уплотнительной резинки пришел к тому же выводу. Но не нашел замену. По гарантии прислали новый адаптер.
А где Вы резинку взяли? Если можно, дайте точные размеры, т.к. не уверен, насколько стерта моя. Сколько времени прошло после ремонта и не появилась ли опять течь? Наполняется ли голова водой?

Спасибо!

PS: моя Tetra EX-1200 протекает уже второй раз (хотя ей нет еще и 2х лет). Первый раз поменяли по гарантии голову с адаптерами. Хватило на год. Так что водные атракционы навряд ли прекратятся и в этот раз

Starcomputer · 30.10.2009, 08:40

Цитата:

Допис від Realax

А где Вы резинку взяли?

Резинки на адаптеры можно найти на сантехнике на рынке. Но искать нужно там, где дедули их продают вязанками. Подходят резинки от кранов (маленькие) и от "гусаков" большие. Типоразмеров много, так что нужно подбирать (брать свои и подбирать чуть толще).

boba88 · 30.10.2009, 18:25

Цитата:

Допис від Starcomputer

брать свои и подбирать чуть толще

Да, Сергей дал правильную наводку, НО подбирать следует только такое же! "Чуть толще" - не войдёт, тоньше - не будет держать. И следует обращать особое внимание на качество литья. Никаких "приливов, заусениц и т.д". Я не даром сделал акцент на

Цитата:

самом сложном

в процессе ремонта!

Тараскин · 13.11.2009, 20:16

У меня немного отличается этот узел. Вот здесь я снимки выложил.
