Старий 03.04.2009, 10:25   #1
ЩОДД

Аватар для vanessa
Живу я тут

Реєстрація: 20.02.2005
Звідки Ви: Вишгород
Дописи: 1.202
Надіслати повідомлення для vanessa на ICQ


сказав Дякую: 142
сказали Дякую 344 раз(и) в 199 повідомленні
vanessa vanessa поза форумом 03.04.2009, 10:25
Рейтинг: (1 голосов - 3,00 средняя оценка)

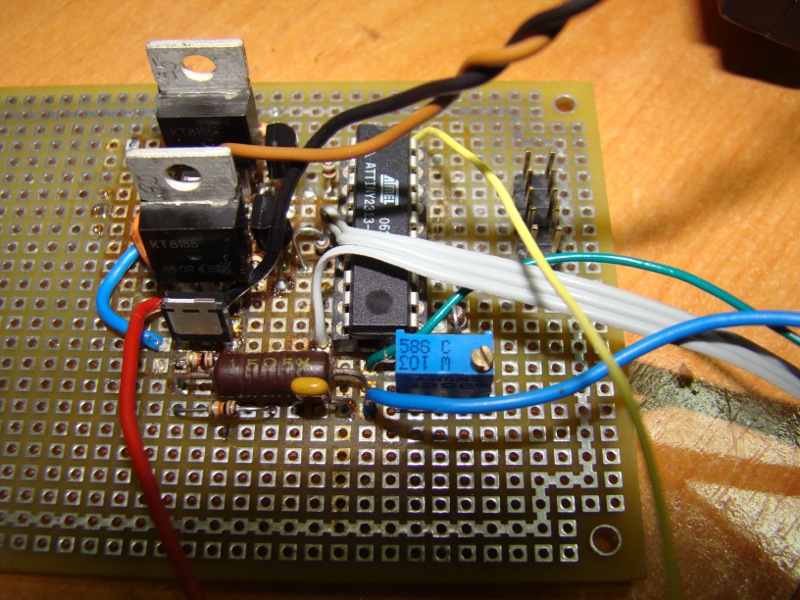

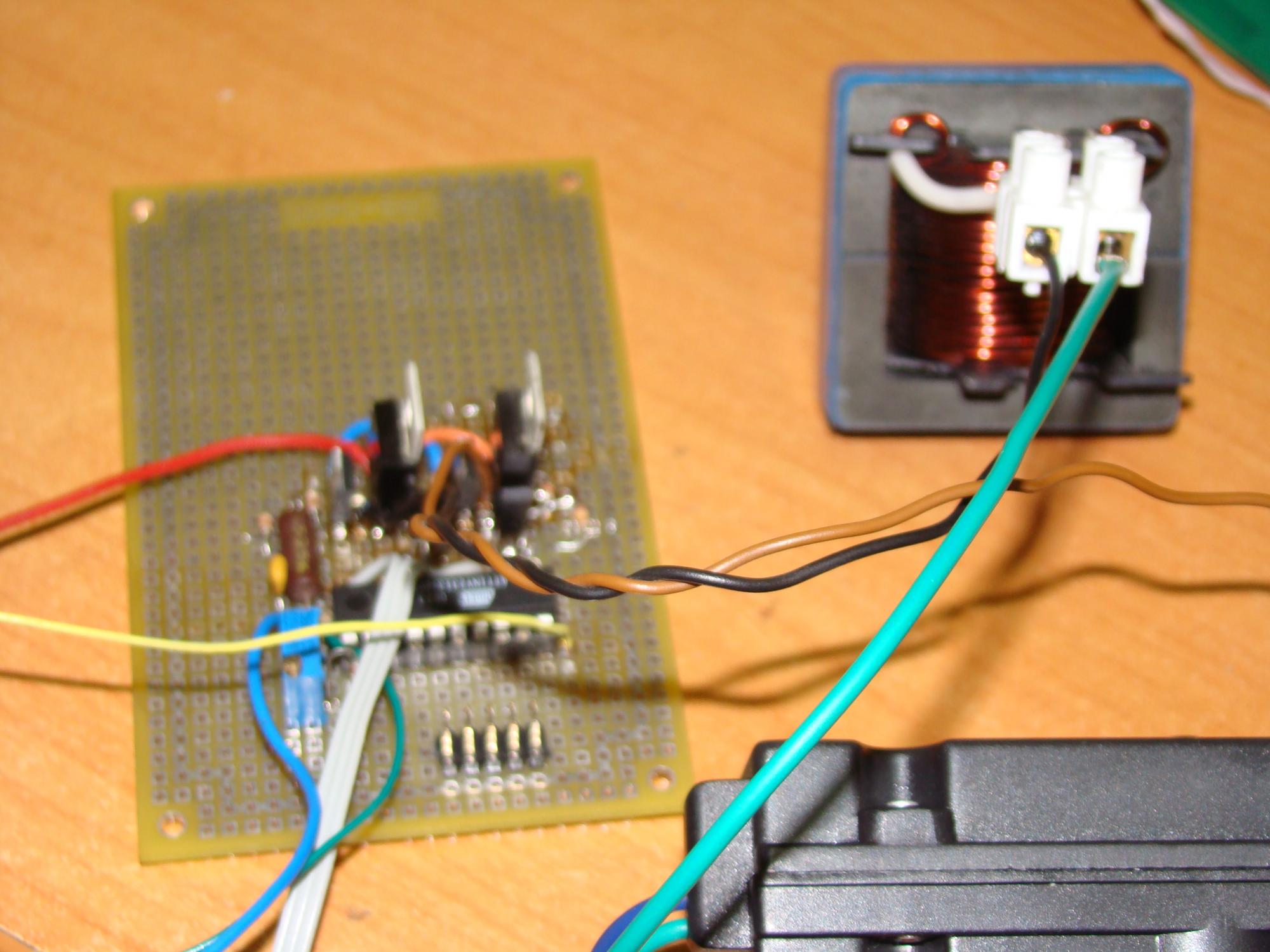

от і я вирішив зробити дозатор добрив, ЩОДД - ще один дозатор добрив. десь тут хтось описував подібні речі. отже коли останній раз був у метро прикупив привід замка і зклепав таку штуку. шприц поставив на 2,5 куба. повний ход штока дає дозу у 1.3мл, вливаю Флорастім 1 раз в день, якраз на мою 40л банку із МГ і СО2 нормально.

конструкція мені сподобалась, буду робити ще один такий, на 100л банку.

Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  DSC04648.JPG
Переглядів: 3326
Розмір:  167,7 КБ
ID:	26036   Щоб збільшити малюнок, клацніть по ньому
Назва:  DSC04649.JPG
Переглядів: 2982
Розмір:  153,9 КБ
ID:	26037   Щоб збільшити малюнок, клацніть по ньому
Назва:  DSC04654.JPG
Переглядів: 3041
Розмір:  145,3 КБ
ID:	26038   Щоб збільшити малюнок, клацніть по ньому
Назва:  DSC04653.JPG
Переглядів: 3141
Розмір:  194,6 КБ
ID:	26039   Щоб збільшити малюнок, клацніть по ньому
Назва:  DSC04650.jpg
Переглядів: 3009
Розмір:  220,3 КБ
ID:	26040


__________________
В державі недержавною мовою має право розмовляти лише гість, невільник чи окупант.
Переглядів: 39352
Відповісти з цитуванням
Ці 14 користувач(ів) сказали Дякую vanessa за це повідомлення:
AlexThunder (07.04.2009), alexv3 (16.12.2010), DiSan (07.04.2009), Koroba (15.07.2009), Maslenok (31.05.2009), sazin (26.07.2009), Serpentarius (09.04.2009), Starcomputer (03.04.2009), velotronik (06.03.2011), Анечка (07.08.2009), Бобик (03.04.2009), Володя Череп (08.04.2009), Кениец (03.04.2009), Флорастим (31.05.2009)
Старий 03.04.2009, 10:29   #2
Бан за нарушения


Аватар для Starcomputer

Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
Re: ЩОДД ===www.aquaforum.ua===

Еще бы схемку и прошивку
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]

Starcomputer поза форумом   Відповісти з цитуванням
Старий 03.04.2009, 10:49   #3
Живу я тут


Аватар для vanessa

Реєстрація: 20.02.2005
Звідки Ви: Вишгород
Дописи: 1.202
сказав Дякую: 142
сказали Дякую 344 раз(и) в 199 повідомленні
Надіслати повідомлення для vanessa на ICQ
Відповідь: ЩОДД ===www.aquaforum.ua===

та запросто.
Долучені файли
Тип файлу: zip doza.zip (40,2 КБ, 1919 переглядів)
__________________
В державі недержавною мовою має право розмовляти лише гість, невільник чи окупант.

vanessa поза форумом   Відповісти з цитуванням
Ці 4 користувач(ів) сказали Дякую vanessa за це повідомлення:
Starcomputer (03.04.2009), Анечка (23.07.2009), Володя Череп (08.04.2009), Сан Саныч (15.08.2009)
Старий 03.04.2009, 10:49   #4
Живу я тут


Аватар для shurulya

Реєстрація: 26.02.2009
Звідки Ви: Київ, Воскресенка
Дописи: 407
сказав Дякую: 249
сказали Дякую 210 раз(и) в 132 повідомленні
Надіслати повідомлення для shurulya на Yahoo
Re: ЩОДД ===www.aquaforum.ua===

Спасибо за схему. Придется P-CAD поискать.

shurulya поза форумом   Відповісти з цитуванням
Старий 03.04.2009, 10:55   #5
Бан за нарушения


Аватар для Starcomputer

Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
Re: Відповідь: ЩОДД ===www.aquaforum.ua===

Цитата:
Допис від vanessa Переглянути допис
та запросто.
Vanessa, выложи схемку в PDF или JPEG
PCAD штука большая и навороченная, не у всех есть
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]

Starcomputer поза форумом   Відповісти з цитуванням
cказали "Дякую" Starcomputer за цей допис:
Бобик (03.04.2009)
Старий 03.04.2009, 11:08   #6
Живу я тут


Аватар для vanessa

Реєстрація: 20.02.2005
Звідки Ви: Вишгород
Дописи: 1.202
сказав Дякую: 142
сказали Дякую 344 раз(и) в 199 повідомленні
Надіслати повідомлення для vanessa на ICQ
Відповідь: ЩОДД ===www.aquaforum.ua===

блін, до повідомлення не можна pdf-файл причепити, качайте звідсіля
Хоча там немає нічого особливого, звичайний драйвер Н-моста із ШИМ-стабілізацією струму.
__________________
В державі недержавною мовою має право розмовляти лише гість, невільник чи окупант.

vanessa поза форумом   Відповісти з цитуванням
Ці 4 користувач(ів) сказали Дякую vanessa за це повідомлення:
shurulya (03.04.2009), Starcomputer (03.04.2009), Ty3uK (07.04.2009), Володя Череп (08.04.2009)
Старий 03.04.2009, 11:11   #7
Бан за нарушения


Аватар для Starcomputer

Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
Re: Відповідь: ЩОДД ===www.aquaforum.ua===

Цитата:
Допис від vanessa Переглянути допис
блін, до повідомлення не можна pdf-файл причепити
Зато можно прицепить архив с эти файлом
Долучені файли
Тип файлу: rar doza.rar (18,0 КБ, 1595 переглядів)
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]

Starcomputer поза форумом   Відповісти з цитуванням
Старий 07.04.2009, 14:08   #8
Живу я тут


Аватар для AlexThunder

Реєстрація: 21.10.2008
Звідки Ви: Харьков
Дописи: 435
сказав Дякую: 103
сказали Дякую 172 раз(и) в 86 повідомленні
Надіслати повідомлення для AlexThunder на ICQ
Re: ЩОДД ===www.aquaforum.ua===

Таки получилось, значит я был прав Кто то мне возразил что не потянет ...
__________________
С уважением.

AlexThunder поза форумом   Відповісти з цитуванням
Старий 07.04.2009, 15:33   #9
Живу я тут


Аватар для vanessa

Реєстрація: 20.02.2005
Звідки Ви: Вишгород
Дописи: 1.202
сказав Дякую: 142
сказали Дякую 344 раз(и) в 199 повідомленні
Надіслати повідомлення для vanessa на ICQ
Відповідь: ЩОДД ===www.aquaforum.ua===

тягне, щей як тягне. причому навіть не на максимальній потужності. я дав на двигун десь близько 0.8А струму, яка там напруга получається незнаю, не міряв але точно менше 12В. тай скільки він часу працює, пів-секунди в один бік і пів-секунди в інший, можна й більший струм дати, не згорить двигун.
__________________
В державі недержавною мовою має право розмовляти лише гість, невільник чи окупант.

vanessa поза форумом   Відповісти з цитуванням
Старий 08.04.2009, 21:27   #10
Живу я тут


Аватар для VAM

Реєстрація: 18.01.2009
Звідки Ви: Киев, Виноградарь
Дописи: 1.440
сказав Дякую: 1.202
сказали Дякую 1.174 раз(и) в 426 повідомленні
Re: ЩОДД ===www.aquaforum.ua===

Я далекий от всех этих плат, шин и тд. Объясните чайнику.
Если этот привод привод запитать 12в, и подключить к таймеру, будет работать?
__________________
С уважением Виктор.

VAM поза форумом   Відповісти з цитуванням
Старий 08.04.2009, 22:13   #11
Живу я тут


Реєстрація: 28.06.2003
Звідки Ви: Киев
Дописи: 757
сказав Дякую: 831
сказали Дякую 833 раз(и) в 397 повідомленні
Re: ЩОДД ===www.aquaforum.ua===

От 12В шток переместится только один раз и в одну сторону. А для перемещения в обратную сторону необходимо либо ставить пружину, которая при отключении питания возращала бы шток в исходное положение, либо предусмотреть изменение полярности напряжения, подключив привод к управляющему устройству на реле или на микроконтроллере.

Володя Череп поза форумом   Відповісти з цитуванням
Старий 08.04.2009, 22:15   #12
Живу я тут


Аватар для vanessa

Реєстрація: 20.02.2005
Звідки Ви: Вишгород
Дописи: 1.202
сказав Дякую: 142
сказали Дякую 344 раз(и) в 199 повідомленні
Надіслати повідомлення для vanessa на ICQ
Відповідь: ЩОДД ===www.aquaforum.ua===

1) 12 В буде достатньо щоб обійтися без плати, у мене все живлення 24В ( є такий промисловий стандарт, я до цього маю певне відношення і, як наслідок, маю такі блоки живлення) тому прийшлося городити плату.
2) одного таймера буде мало. справа в тому що двигуну треба робити реверс струму, щоб шток рухався в прямому і зворотньому напрямку, тому треба на мою думку ще як мінімум дві релюхи із перемикаючою групою контактів та два таймера, які можуть видати секундні інтервали.
__________________
В державі недержавною мовою має право розмовляти лише гість, невільник чи окупант.

vanessa поза форумом   Відповісти з цитуванням
Старий 09.04.2009, 15:53   #13
Живу я тут


Аватар для AlexThunder

Реєстрація: 21.10.2008
Звідки Ви: Харьков
Дописи: 435
сказав Дякую: 103
сказали Дякую 172 раз(и) в 86 повідомленні
Надіслати повідомлення для AlexThunder на ICQ
Re: ЩОДД ===www.aquaforum.ua===

Вот и польза от форума, я придумал написал ... человек попробовал, работает Теперь можно и себе собирать. Ну раз Вы уже собрали первый как будет вести себя привод если ему задать ограничители? Не повлияет ли это на срок его службы? Например поставить ход ровно на 1 мл. и давать дозами, регулируя их ... одну две три и тд.?
__________________
С уважением.

AlexThunder поза форумом   Відповісти з цитуванням
Старий 09.04.2009, 16:02   #14
Живу я тут


Аватар для vanessa

Реєстрація: 20.02.2005
Звідки Ви: Вишгород
Дописи: 1.202
сказав Дякую: 142
сказали Дякую 344 раз(и) в 199 повідомленні
Надіслати повідомлення для vanessa на ICQ
Відповідь: ЩОДД ===www.aquaforum.ua===

є така правильна думка. зараз роблю ще один такий, більш акуратний, там попробую поставити чи маленький кінцевик чи оптопару для того щоб можна було регулювати довжину ходу поршня. доречі, а в дверях є кінцевики, які б сигналізували відкриння/закритя дверей? ніколи дверей не розбирав, не знаю, але цікаво

Є перші спостереження від експлуатації - різко збільшилося споживання CO2. цікаво коли закінчиться кака?......
Із неділі зроблю тест на нітрат/фосфат, якщо їм ще термін придатності не закінчився, буду знати чи закінчується кака.
__________________
В державі недержавною мовою має право розмовляти лише гість, невільник чи окупант.


Востаннє редагував vanessa: 09.04.2009 о 16:08..
vanessa поза форумом   Відповісти з цитуванням
Старий 09.04.2009, 16:37   #15
Живу я тут


Аватар для solvi

Реєстрація: 27.10.2008
Звідки Ви: Светловодск
Дописи: 115
сказав Дякую: 64
сказали Дякую 44 раз(и) в 28 повідомленні
Re: Відповідь: ЩОДД ===www.aquaforum.ua===

Цитата:
Допис від vanessa Переглянути допис
доречі, а в дверях є кінцевики, які б сигналізували відкриння/закритя дверей? ніколи дверей не розбирав, не знаю, але цікаво
Нет,блок управления дает короткий импульс положительной или отрицательной полярности.
__________________
0679616140

solvi поза форумом   Відповісти з цитуванням
cказали "Дякую" solvi за цей допис:
AlexThunder (20.04.2009)
