Модернизация AquaLighter Nano+ · 17.09.2012, 20:32

Попал мне сегодня в руки (почти даром) светильник AquaLighter Nano+
С не рабочим блоком питания и лентами.
Собственно говоря мне ничего єтого и не надо было.
Важность составлялась в самом корпусе.

Не долго думаю я его разобрал на все составные части...

Вот что получилось когда достал с него старую SMD ленту.

Свободное пространство для творчества

Для дальнейших манипуляций пришлось разобрать и саму ленту и порезать ее на кусочки что бы прикинуть влезит ли она с большой плотностью в корпус светильника.

7 ленточек по 10 см. в притирочку

входят в имеющейся корпус.

EGOIST · 20.09.2012, 23:30

Сегодня договорился по поводу покупки ленты и блока питания.
Светодиодная лента SMD 5050 (60 LED/m) IP54

Пластиковый блок питания FT-18-12PL

Итог - 152 грн. + услуги Новой Почты.

EGOIST · 24.09.2012, 20:13

Сегодня приехала посылка.
На ближайших выходных планирую заняться модернизацией.
Осталось докупить провода и резиновый уплотнитель для изоляции краев лент.

Нужен кусочек (10х7 см) оргстекла или прозрачного ПВХ ни у кого из Киевлян не завалялось такое добро?

EGOIST · 28.09.2012, 20:31

Начал работать над светильником.
Порезал ленту, зачистил нужные края.
Сфотографировал то что хочу получить в итоге.

Ёшка · 28.09.2012, 21:05

Цитата:

Допис від EGOIST

Нужен кусочек (10х7 см) оргстекла или прозрачного ПВХ ни у кого из Киевлян не завалялось такое добро?

коробка из-под ДВД-дисков не подойдет?

EGOIST · 28.09.2012, 21:09

Ешка, может и подойдет надо посмотреть !!!! Спасибо.

EGOIST · 28.09.2012, 22:47

Закончил пайку.

От использования покровной пластины 2 мм. решил отказаться
поскольку немного прогадал в длине проводов и они не оставляют
много места в корпусе светильника.
Хотя если завтра попадется на глаза коробка от ДВД диска попробую все таки прикрыть электронную часть.
На завтра оставил изоляцию контактов.
И окончательный сбор светильника...

Ty3uK · 29.09.2012, 10:25

EGOIST, интересно ты запаял ленты,..

Обычно их паяют последовательно, а у тебя последовательно-параллельно-короткозамкнуто получилось.

Да и сечение проводков можно было поменьше взять

Включал, светится?

Ждем био-тестов

EGOIST · 29.09.2012, 11:59

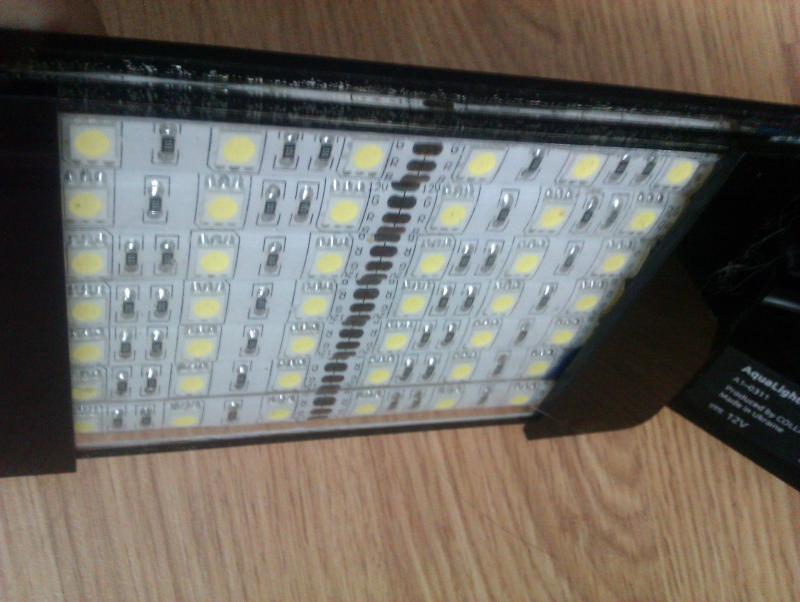

Собрал. Включил - свет.
Поставил на нано банку - наслаждаюсь.
Светодиодные ленты прикрыл кусочком прозрачного пластика
вырезного с обычного CD-диска.

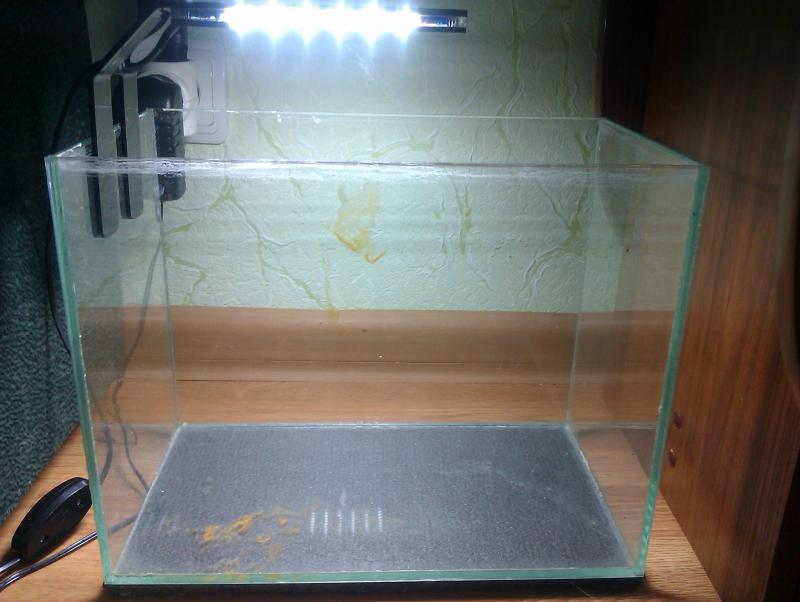

Вот он светит в пустой баночке 31х18х24 см.

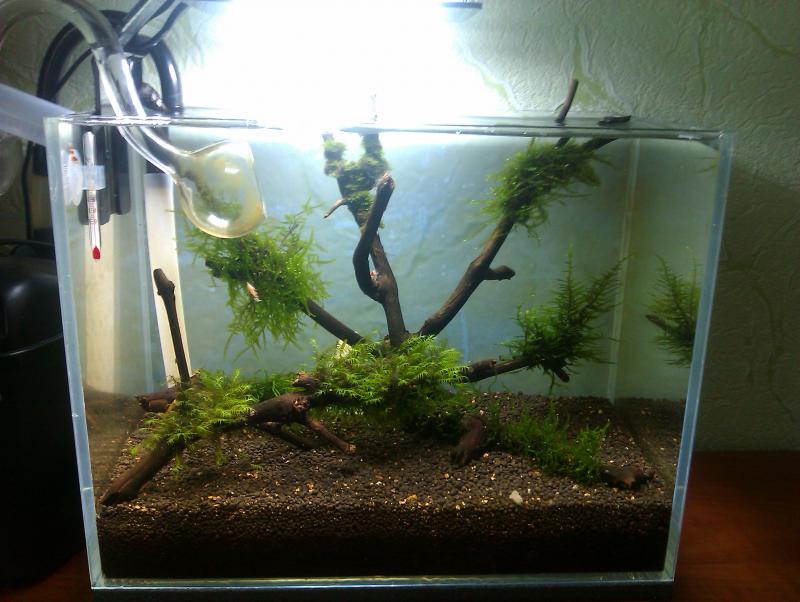

А так светит в такой же баночке только с водой.

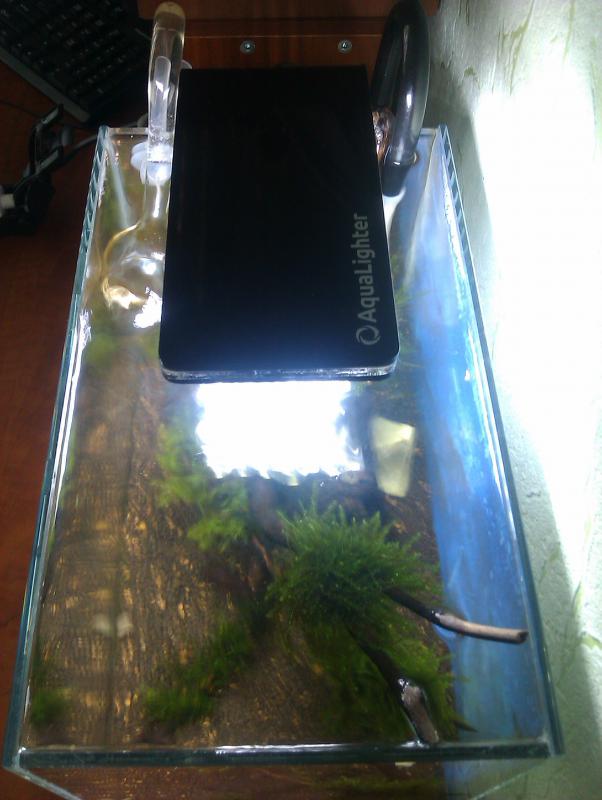

Свет направленный прямо в них поэтому видно что правый угол немного темноват.

Володимир · 29.09.2012, 13:51

Цитата:

Допис від Ty3uK

EGOIST, интересно ты запаял ленты,..

Обычно их паяют последовательно, а у тебя последовательно-параллельно-короткозамкнуто получилось.

мені здається, що спаяно саме послідовно
на фото стрічки трішки зміщені, тому Вам так здалось (ІМХО)
дякую

EGOIST · 29.09.2012, 19:23

Прозрачный пластик себя не оправдал.
Как я и думал от достаточно высокой температуры
внутри корпуса светильника пластик стал матовым.

Поэтому он был извлечен из светильника.
Также после для эксплуатации был замечен некий дискомфорт.
Который заключался в том что 7 лента немного налегала на остальные шесть
и была повернута в сторону светильника.
А так как боковины корпуса прозрачные свет от ленты бил прямо в глаза.
Все эти недостатки были исправлены.
Все контакты были заизолированы аквариумным силиконом на который
и посажены две заглушки которые прикрывают всю внутреннею "красоту".

EGOIST · 29.09.2012, 19:29

Ty3uK, Все ленты спаяны последовательно
На лентах 4 контакта. Три с которых соединенны в один и это "-"
А четвертый это "+"
Синий провод идет от "+" к "+"
А коричневый провод идет от "-" к "-"

EGOIST · 30.09.2012, 19:18

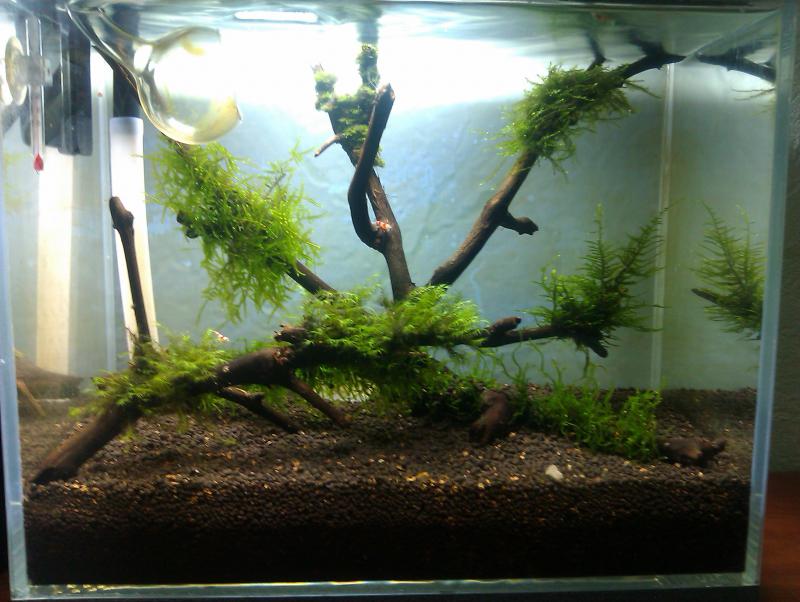

Второй тестовый день светильник отработал достойно.
Уровень светового потока достаточно яркий под светильником
и заметно падает по бокам.
По моим наблюдениям он идеально подойдет для баночки 25х25х25 см.
Температура внутри светильника 55 градусов. Корпус заметно теплый.
Но это никак не сказывается на эффективности роботы SMD ленты поскольку это нормальная ее рабочая температура.

Выводы:
Жаль что у меня не кубик, так бы оставил светильник себе.
А так продаю за те деньги которые я на него потратит.(Кому интересно пишите в личку)
Хочу попробовать 30 см. модели дынных светильников.
У кого без дела валяются корпуса или даже сами ножки от 30 см. светильников пишите договоримся.

Crecker · 01.10.2012, 23:52

Цитата:

Допис від EGOIST

Жаль что у меня не кубик, так бы оставил светильник себе.

Это не трудно исправить

EGOIST · 01.10.2012, 23:58

Цитата:

Допис від Crecker

Это не трудно исправить

Спасибо. Мне моих двух пока что хватает.
Расширятся пока не планирую. Надо в этих толк вывести.
