Замена таймера для дозатора на шприцах.

[Andrey77]

Все дозаторы на шприцах и двух обратных клапанах требуют дополнительного таймера.

Если говорить о популярном дозаторе с моторчиком от микроволновки делающего 4 оборота в минуту, то стоимость таймера минутного от 80 до 120 гривен. Но для маленьких банок за 4 оборота сложно отстроить дозу. Спасает секундный таймер. Настраиваем его на 15 секунд и получаем один оборот. Но цена уже от 160 гр и не так популярен.

Если учесть, что на включение света как правило уже есть таймер, то напрашивается устройства, которое при подаче напряжения включало моторчик на 15 сек и далее дремало. Стоимость должна быть менее 80 гривен.

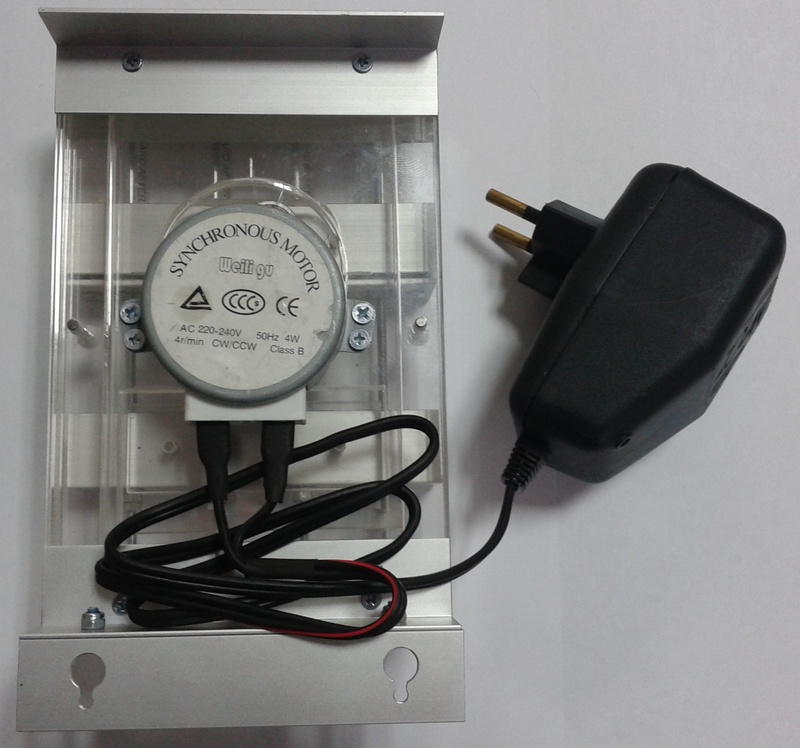

К сожалению готового и попадающего в ценовой диапазон ничего не нашел. Посему за пол дня собрал пробный образец и запускаю тестирование. Схема типовая:
- конденсаторный блок питания
- микроконтроллер PIC12F629
- симистор BT134
Цена вопроса (деталей) 30 гривен.

Алгоритм работы:
- при подаче напряжения выдерживаем паузу от 0 до 255 минут. Защита от моргания света в квартире.
- дозируем.
- ждем выключения напряжения.

Дополнительные преимущества:
- Включение нагрузки при переходе сетевого напряжения через 0.
- Перспектива модернизации. Например дозировать не по времени, а по концевому выключателю, как автоматическая кормушка.

Если тема окажется востребованной, буду далее развивать.

[moremen)]

Думаю, что тема будет интересна в виде готового изделия гривен так за 50, так как для большинства ши симистор шо транзистор....

[Sem]

PIC12F629 6 ин\аут... можно и форорезю по входу.

[Andrey77]

Допис від Sem

PIC12F629 6 ин\аут... можно и форорезю по входу.

Чего??? Можна на каком нибудь человеческом языке?

[Andrey77]

Допис від Sem

PIC12F629 6 ин\аут... можно и форорезю по входу.

При помощи гугла прочитал Ваши мысли.
Не вижу смысла. В розетку его все одно совать. А с фототранзистором еще один хвост потянется. У меня лично один таймер включает три аквариума. Посему в таймер вставлен удлинитель на 4 розетки (три светильника и дозатор).

[Andrey77]

Но свободные выхода есть, и можна сделать управление до 5 каналами. Один вход ловит переход сетевого напряжения через ноль. Мелочь, а приятно.

[Sem]

Допис від Andrey77

Мелочь, а приятно.

Симисторы уж давно ЭТО делают

[Andrey77]

Допис від Sem

Симисторы уж давно ЭТО делают

Для подверждения Ваших слов, было бы не плохо указать какой симистор это умеет делать и при этом не проигрывает экономически.

В понедельник изменится алгоритм защиты от мерцания света.
На свободные ножки поставлю джампера для задания количества оборотов дозатора.
Поставлю светодиод для отображения состояния.

После удачного недельного теста, предложу эту поделку производителю дозатора.

[Sem]

Легко )))

[Andrey77]

Занимательное чтиво. На работе проштудирую.

А можно конкретный заказной номер. Например
BT134 - стоит 2.08 гр.

[Andrey77]

Изменился алгоритм. Теперь можно спать спокойно и не бояться, что из-за моргания света все перекачается в аквариум.

При включении дозируем если перед этим устройство было постоянно включено 240минут (4часа).

Для людей мыслящих алгоритмами:
1. Если нажата кнопка, то задаем количество доз от 1 до 40 и сохраняем настройку в память.
2. Если разрешено дозировать, то дозируем и запрещаем дозировать при включении питания.
3. Считаем 240минут (светодиод мигает с периодом 1 секунда).
4. Разрешаем дозировать при включении питания.
5. Ждем передергивание питания (светодиод мигает с периодом 4 секунды).
