Я его слепила из того что было или бюджетная крышка.

[dron5121]

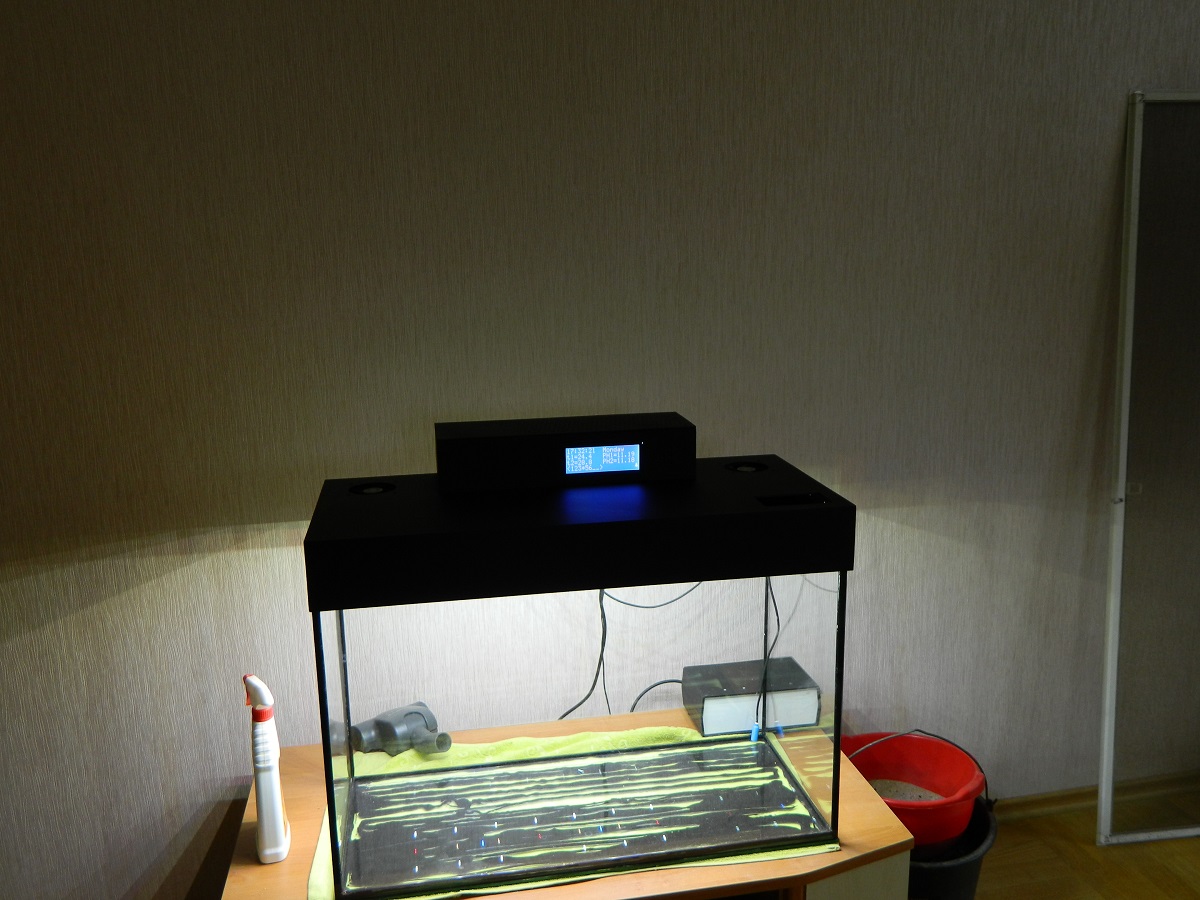

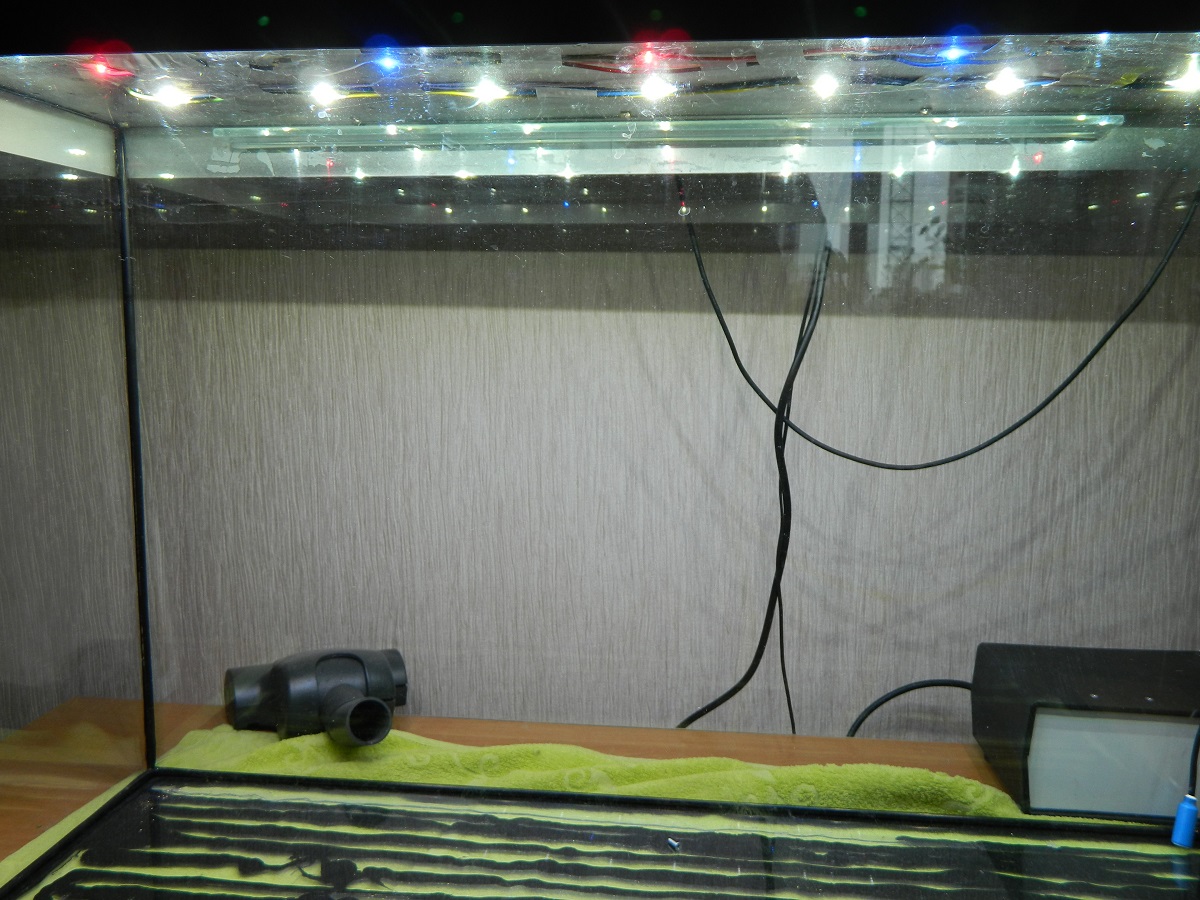

Итак предистория. В углу стояла аква Природа на 140 литров. Надо было сделать свет. благо дело тогда был доступ к чпу и там отфрезеровал заготовки на крышку. Потом све это дело простояло около 2х месяцев без дела. Долго думал про освещение в банке. Полный комплект Т5 с баластами и патронами по цене не понравился совсем. Остановил свой выбор на СД от Cree. Сначала хотел сделать на XM-L U2 потом за базу взял XT-E дополнив их теплыми XB-D и Osram HR. C контроллером пока решил особо не заморачиватся и сваял Юсупчика перепилив силовую часть. С шимом что то не понял пока то-ли разводка платы толи еще что то но на макете все работает на плате у драйверов дикий свист. Драйвера РТ4115 разводка платы своя. Радиатор это вообще отдельная песня. С первых опытов осталась панель алюминия под размер аквы туда было принято решение прикрутить радики что были в доме. Их оказалось 3,4 кг.. Все прикручивалось через термопасту. СД клеил на термоселикон. При замере температуры пирометром разница между кристалом и подложкой составила 6 гр. общая усреднееная температура радиатора возде щентрального СД после 2х часов прогрева при температуре в комнате составила 36 гр. ОК тест пройден. Далее блок питания 24 в. Посмотрев цены на импульсники от Манвела полез на стенку. Ок ищем другой путь. По загашникам нашелся транс 27 в ампер так этак на 5 и пара кондеров силовых. Ну дальше дело техники чуть смотать вторичку и слепить из лего единое устройство. Два часа и блок питания готов. После финальной оделки крышка воодружена на банку и радует глаз красивым и ярким светом. Как то так. С удовольствием выслушаю критику. Теперь пару дней сухого прогона и можно переходить к запуску аквы. Пока фото не прекрепляются. Ну не прекрепляются и все хоть ты тресни. Ура фото прикрепил теперь жду коментариев с нетерпением.
