Моя версия популярной крышки · 25.09.2009, 19:58

Вдохновился я идеей sash81 с его крышкой трансформером. Увы, чертежей я не дождался, вооружившись Корелом и МАХом сел за чертеж. Чертежик сделал на удивление быстро. В МАХе виртуально ее склеил, анимацией проверил на "залипухи" нашел несколько и устранил.
Скоро сказка сказывается... Первый затык - решил клеить из ударопрочного полистирола, есть негативный опыт работы с ПВХ, а 5ки полистирола не оказалось в продаже, перерыл весь инет, замучал знакомых рекламистов. Нет его... Самое смешное, когда уже поехал резать пластик в Промдизайне сказали что на неделе могут 5ку из Днепра привезти... Но шыло зудело, и 5ка оказалась неприятно дороже - 226 грн против 90 за квадратный метр.
Купил лист, порезали на полосы, "хитрые" детали заказал выфрезеровать по чертежам... Нда, или фреза, или станок или руки или спешка - но качество оставляет желать лучшего... и это "удовольствие" за 73 грн...

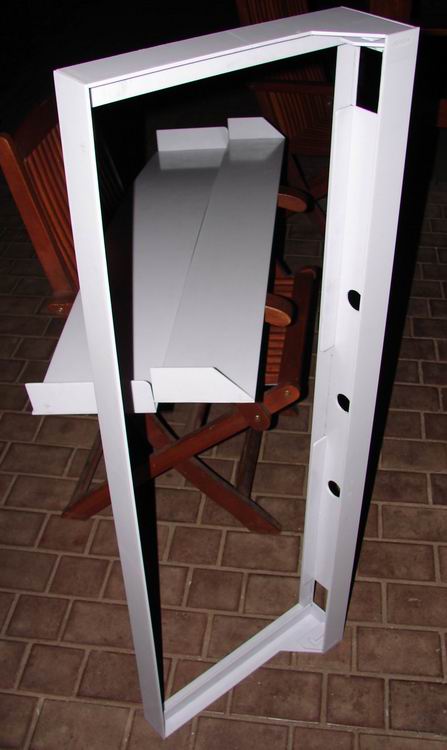

В общем вооружившись кучкой инструмента начинаем коловать... нашел ошибку в размере, и не переделал чертеж под 4ку материал. Но пока удается. Конечно в компе проще - сейчас надо учесть и технологию сборки и доделать кучку отверстий, лючков. Клею на "супер клей" - дешевле чем покупать СА-12, 20 грамм за 38 грн - дорого и столько его не надо.
В общем шоу продолжается...

Sem · 25.09.2009, 20:47

Гифка больше всего понравилась-)

shurulya · 25.09.2009, 20:50

Нормальный фотоотчет. Жду продолжения, за той крышкой наблюдал, теперь на эту посмотрим.

Iwan · 26.09.2009, 02:50

а более точные чертежи можно?

BlackAlex · 26.09.2009, 10:51

отверстия под балласт и лючек я не делал. буду по месту резать. раскрой в 10м Кореле. под 120х40. С напуском 5мм, под 5мм материал

BlackAlex · 26.09.2009, 17:45

нашел ошибку в чертеже. не критичная, потом исправленный выложу. В 4х петлях первого подвижного блока - шип слишком широкий

kvn79 · 29.09.2009, 14:13

Интересная конструкция. Жду продолжения. Интересно, а можно такую сделать на мини-акву (30Х30)?

BlackAlex · 30.09.2009, 11:25

Сегодня продолжу, а то пришлось пару дней поколесить по киеву, было не до крышки.

kvn79, 30*30 можно, только нет смысла городить такой огород - на петли и прочие удобства уйдет слишком много места, какую лампу тогда туда поставите? можно упростить верх до двух частей.

Messer · 03.10.2009, 22:00

где пластик такой купить можно? как он правильно называется? ну и скока стоит

BlackAlex · 06.10.2009, 10:02

брал в промдизайне, полистирол ударопрочный, отечественный. продают листом 1,25х2метра, около 90 грн за м2

vint · 06.10.2009, 10:10

BlackAlex, Такую нестыдно и в серийное производство)

BlackAlex · 06.10.2009, 10:14

тут бы свою доклеить - все некогда. да и негде особенно

Messer · 07.10.2009, 11:11

BlackAlex, елы везет вам, а я у себя в Луганске пока не могу такой найти. Есть только импортный, но он дорогой чета около 300 за квадрат или даже больше.

case · 04.11.2009, 12:53

Цитата:

Допис від BlackAlex

..., вооружившись Корелом и МАХом сел за чертеж. ...

корел зрозуміло, а друга програмка, можна конкретніше ))

Цитата:

Допис від BlackAlex

тут бы свою доклеить - все некогда. да и негде особенно

давайте продовження, цікавлять результати

BlackAlex · 04.11.2009, 22:43

вторая - 3D MAХ. С понедельника никак не доеду до рекламистов забрать из обклейки, сам не рискнул. остенется только закрепить шарниры и доделать электрику.
