Cамодельные LED светильники.

[Николай Андреевич]

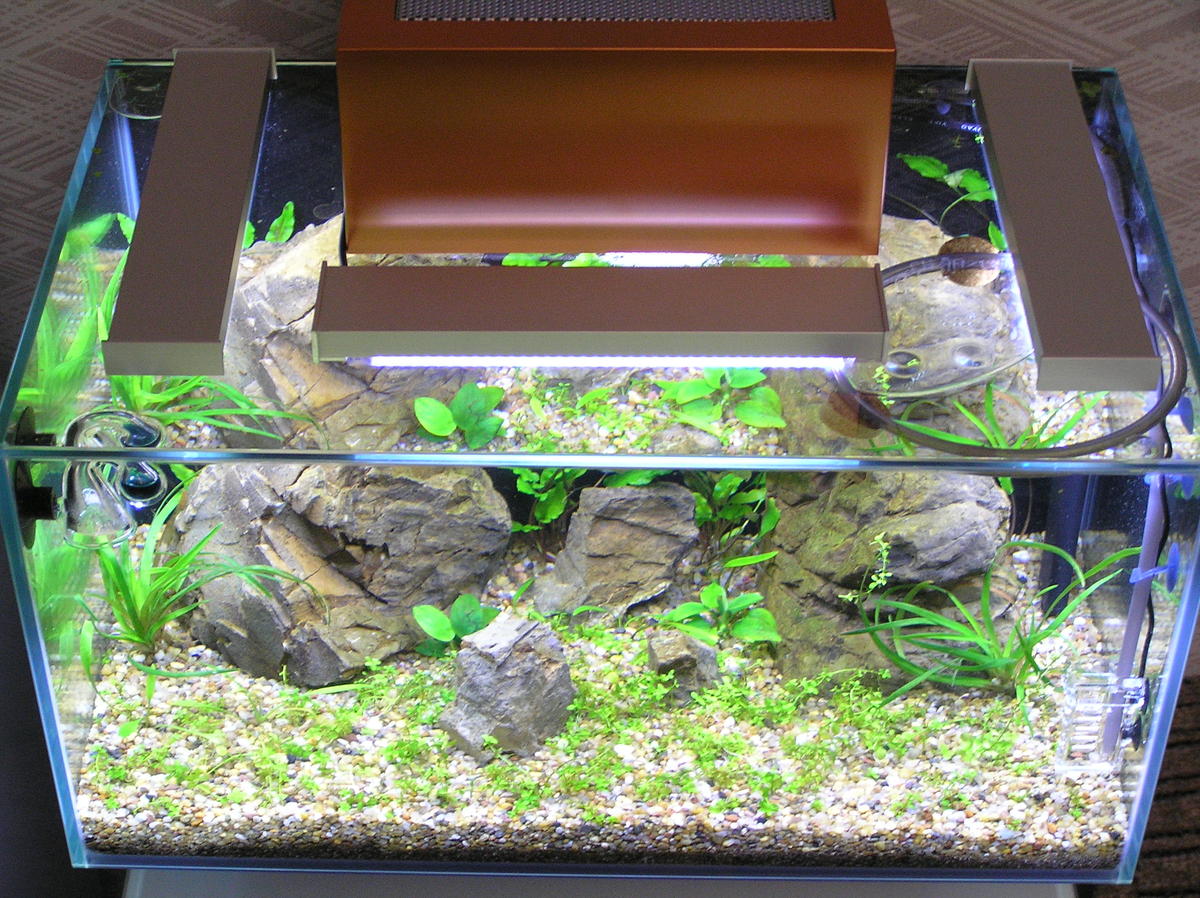

Учитывая известные недостатки освещения в кубике FLUVAL EDGE 21L. решил сделать что-нибудь своё. Используя Led планки, AQUAXER LED, 3 Вт. купленный в "АРОВАНЕ" сделал комплект из трёх шт. по 20 см. Получилось вот так. Фото.
И второй 40 см. из них же, на другой аквариум - для внука.

[dmi]

Интересно. А основной светильник переделывали?

[Николай Андреевич]

Это идея по основному!
При положении выключатель на положение II (синий провод), светит весь модуль. Белые и синие. При положении, I (красный провод) - белые выключаются и светят только синие светодиоды №№ 15,21,28, имитирующие лунный свет.
При работе через таймер, светильник выключается весь.
Идея следующая. Что бы на ночь оставлять автономно синий свет, отсоединить контакты с положения I, запитать их отдельно через адаптер. С тем, что бы при выключении через таймер оставались включёнными синие светодиоды. ЛЕД модуль цельный. Можно манипулировать только проводами подходящими к выключателю. Думаю, что надо красный отсоединить от выключателя, и подать на адаптер вместе с центральным чёрным. Только вопрос, а какой адаптер, в таком случае нужен? Штатный 12в-0.4А. Фото в приложении.

[dmi]

Ясно. У Вас основной светодиодный. А у меня на галогенках. Сейчас назрела очередная модернизация.
В Вашем случае вариант такой: разобрать таймер, найти в нем реле, отключить контакты реле от 220 и вывести отдельными проводами в светильник.

[Николай Андреевич]

Я заменил свой штатный галогеновый на этот. По таймеру, не совсем понял. У меня таймер настроен на 10 часовой световой день 08-13 и 17-22. Но, при выключенном таймере, хочу иметь работающими только синие диоды.

[dmi]

Что у Вас за таймер? Типа такого? http://www.feron.ua/catalog/elktroni...meri/tm22.html

[dmi]

Хотел найти схему, а нашел вот эту тему:
http://www.mastercity.ru/forums/inst...poliva/?page=2

[Николай Андреевич]

В моём случае такой же, только с индексом -"В" http://comfortshop.com.ua/product/11...ne_description Они все одинаковые. Только не могу понять, зачем обговаривать таймер. Вопрос в модернизации штатного выключателя. Важно запитать отдельно белые и отдельно синие светодиоды. Или я чего-то не понял?

[dmi]

Вам не нужно больше ничего кроме проводов. Подключаете свой светильник через свой адаптер в сеть напрямую. В розетку рядом вставляете свой таймер. Реле в таймере отключаете от цепей 220 В, контакты реле подключаете длинными проводами вместо (или совместно) кнопки в светильнике.

[dmi]

как то так

[Николай Андреевич]

Допис від dmi

как то так

Спасибо, схема нарисована здорово!!! Профессионально!!!
Но, я упустил одну важную деталь в описании ситуации. В положении II светят и белые и синие светодиоды одновременно. В нейтральном среднем положении отключаются все. А в положении I только синие.
И ещё раз. Почему нельзя решить вопрос, отдельным подключением синих светодиодов отсоединив красный провод от выключателя и запитав их отдельно, через адаптер, минуя таймер. Тогда, они будут светить постоянно, но, при выключении таймером белые отключаться, а синие самостоятельно будут работать. Так, по моему проще.
Я не очень технический человек, поэтому описание такое сложное.)))

[dmi]

Можно и отдельным адаптером. По количеству переделок оно вроде и проще. Нужен адаптер на 12 В и на маленький ток. Судя по количеству синих светодиодов и 0,1 мА будет с большим запасом.
Свой совет по переделке я давал исходя из своих предпочтений. В моем варианте одна работа: всё достать, разобрать, перепаять, собрать. А в Вашем варианте две работы: переделка и поход по магазинам за адаптером.)

[Николай Андреевич]

Допис від dmi

Можно и отдельным адаптером.

Тогда отпаять красный на выключателе - это один конец на адаптер, а второй? Второй - в центральный чёрный врезаться и на адаптер? Правильно мыслю? Где +, а где - разберёмся с помощью тестера.

[dmi]

Так сразу и не скажешь, надо разбирать и смотреть. Скорее всего что да.

[Николай Андреевич]

Допис від dmi

Так сразу и не скажешь,

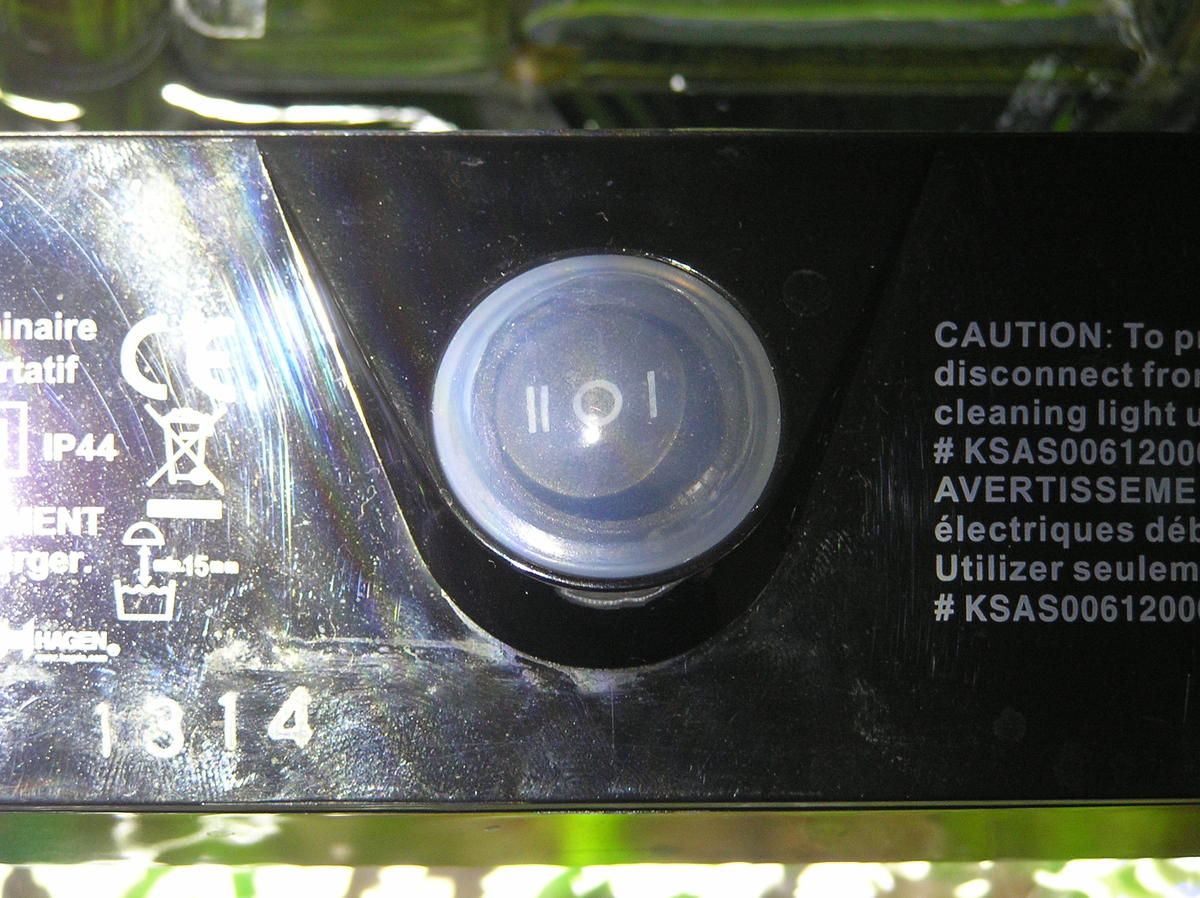

На фото выключателя всё видно. Левый II, синий - белые+синие, центр всё выключено, правый-I - красный . горят только синие.
