Давно хотел собрать для своего аквариума светодиодную подсветку. Долго выбирал тип, спектр и мощность. Думал, как запитать, как разместить и отвести тепло. Когда в голове более или менее сложился весь проект, перешел к закупке компонентов.
Все брал тут.
https://chanzonbuy.ru.aliexpress.com...76f02989PlG1Y4
Решил остановиться на светодиодах мощностью 3вата.
Так как со светодиодами столкнулся в первый раз то решил взять по минимуму. 10 трёхватных холодных белых и 10 полноспектральных. Вот их характеристики.
К диодам заказал 2 драйвера. Вот они.
В следующей версии крышки буду использовать вот такие dc-dc платы т.к. они в разы дешевле, но требуют ручной настройки и источника постоянного напряжения.
Для припайки диодов взял вот такие подложки.

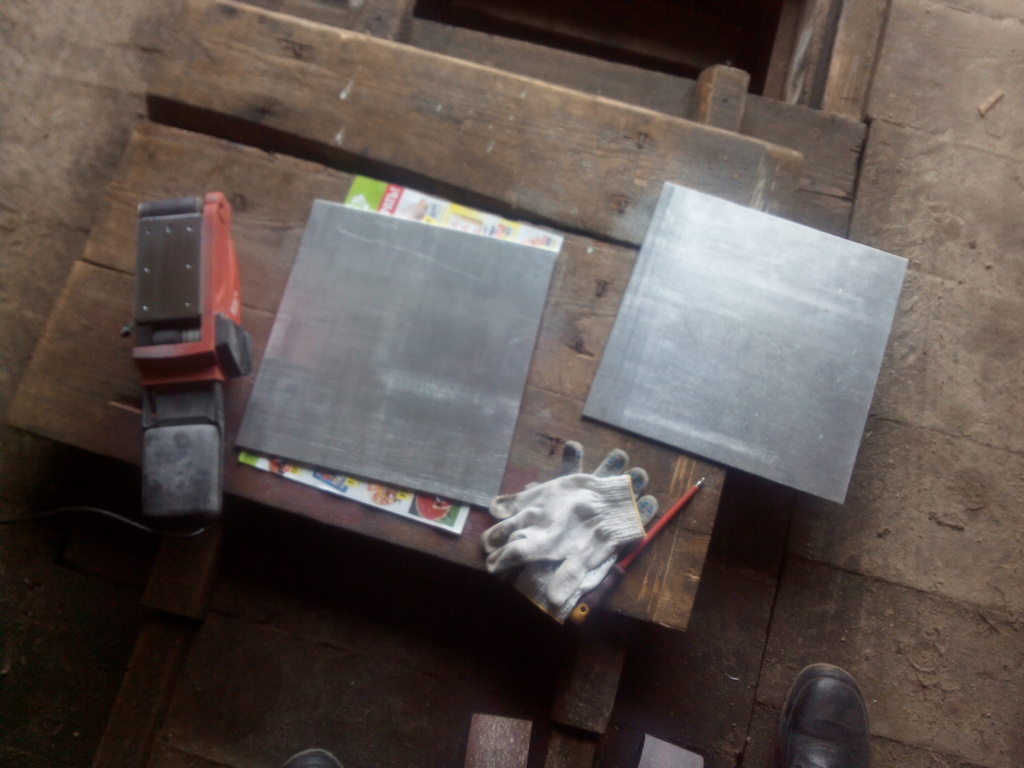

В начале думал нарубать из дюрали полоски 30х900мм и на них разместить диоды, но не нашел куска нужной длинны. Решил делать подсветку из двух кусков 350х350х5мм. Вся моя конструкция имеет данный вид по причине отсутствия необходимых материалов, работал с тем что удалось достать, даже геометрия кое где пляшет т.к. подгонять миллиметр в миллиметр было бы долго, а под крышкой и не видно. Ровно уже буду делать в проекте 2.0 . Куски дюраля обработал на шлифмашинке.
При помощи заклепок сгородил вот такую конструкцию.
Светодиоды на подложку я паял на утюге. Многие электронщики сейчас начнут писать,
что так нельзя, так никто не делает, нужно садить на термопасту. Судя по форумам и отзывам под подобными видео так делают 50% людей и у всех все нормально и долго работает, у меня тоже все работает. Заказал запасные диоды, может попробую посадить и на пасту. Эту тему прошу опустить т.к. как сделал, так сделал, а время покажет.
Крепить диоды решил винтами. Разметил, насверлил дырок, накрутил резьбу и начал садить на термопасту.
Винты длинные, но других не было даже в магазине. Что было, из того и делал.
Вот полноспектральные.
Саму конструкцию использовал как общую землю. Пока не знаю правильное решение или нет? Контакты на сколько мог замазал черным лаком для ногтей.
Вот что получилось.
Коробочки с драйверами разобрал на сколько мог, т.к. греются они намного больше чем диоды. Пусть дышат.
Диодов стоит на 60 ват, но по факту замеры показывают 44 вата. До этого стояли 5 люминесцентных ламп по 30 ват. Люксометра у меня нет, но по ощущениям диоды светят ярче. За сутки под крышкой нагрелись до 35 градусов. Активное охлаждение не вижу смысла устанавливать.
А вот и ВАХ диодов для тех кому это интересно. Некоторые параметры (заявленые) приведены выше.
Вот белый диод на 3 и 3.4 в.
Вот полный спектр.
Вот 10 белых подключенных через драйвер.
Вот общий вольтаж и падение на одном случайном, по всем поленился пройти, глаза выгорали.
Вот ампераж от сети 220 ровно.
Вот замер температуры через 2 часа работы на полу. Дома 25 градусов.
Под крышкой аквариума за день набрали 34-35.
На это думаю, что все. Конструкция далеко не идеал, но может подскажет кому направление для движения. Буду думать над подсветкой 2.0 где будут учтены все минусы данной конструкции.
Неделя - полет нормальный.
