Всем добрый вечер.
Собрал недавно самостоятельно светодиодный светильник на маленький аквариум.
Возможно кому-то будет интересны актуальные стоимость составляющих и места их покупок.
Профиль
Сознательно хотел попробовать одну широкую балку. Сочетание нескольких узких балок мне не нравится. Но это исключительно мое субъективное мнение.
Покупал 30 см. вот такого профиля
https://rival-aqua.com/Samo-Sborka/corpus/R-140S
Фирма находится в Кременчуге, Полтавской области.
https://www.aquaforum.ua/showthread.php?t=239159
Стоимость 700 грн./м. погонный
700*03 = 210 грн.
Комплект на 30 см = профиль + акрил + ножки + заглушки + саморезы = 382,00 грн.
Ребятам из Rival aqua в частности Роману спасибо. Сам профиль мне понравился, только хотелось бы более ровный рез.
Заказал бы я там еще? – Да.
Диоды + Подложки
Диоды искал эффективные, недорогие и доступные на рынке. Крии целенаправленно не хотел.
По отзывам выглядели нормальными Пролайт. И что самое главное практически на каждый диод Пролайта есть детальный даташит. Это позволяло сделать более-менее правильный расчет.
Диоды покупал в Свителкоме.
Диоды такие:
Холодные
https://www.svl.com.ua/catalog/sveto...0-7000k-11141/
6 шт * 12,72 = 76,32
Теплые
https://www.svl.com.ua/catalog/sveto...m0-2700k-9521/
2 шт * 11,93 = 23,86
Красные
https://www.svl.com.ua/catalog/sveto...-3lre-sd-5416/
1 шт * 12,99 = 12,99
Синие
https://www.svl.com.ua/catalog/sveto...-3lbe-sd-5233/
1 шт * 12,99 = 12,99
Подложки такие:
https://www.svl.com.ua/catalog/kompl...5-xp-led-3587/
10 шт * 3,84 = 38,40
Итого = 76,32 + 23,86 + 12,99 + 12,99 + 38,40 = 164,56 грн.
Так же прошу обратить внимание на другие диоды у этого продавца. Там есть из чего выбрать.
Упаковывается все аккуратно в отдельные пакетики с пометками где какой вид диодов.
Заказал бы я тут еще? – Да.
Приблизительные расчеты мощности на фото.
Консультировался по компоновке диодов у RozarioAgro, за что ему отдельное спасибо.
https://www.aquaforum.ua/showthread.php?t=223370
https://www.aquaforum.ua/showthread.php?t=207581
Что важно:
В Свителкоме мне сказали на будущее, что если заказывать от 50 диодов, то можно договариваться чтоб их сразу напаивали на подложки (менеджер Андрей Павлючик). Это значительно упрощает процесс сборки светильника))) (паяние маленьких диодов на подложки еще тот «скрупулезный гемор»)
Поэтому, те кто думает сам делать светильник с небольшим количеством диодом, подумайте о коллективном их заказе.
Фирма находится в Киеве недалеко от Берестейки
Провод
Провод опять же покупал по положительным отзывам RozarioAgro.
Покупал тут
https://arduino.ua/prod2385-provod-m...tf-0-07-1-metr
10 м * 5 = 50,00 грн.
На ток 700ма покупал 0,07 мм
Фирма находится в Киеве на Васильковской
Паяльная паста для диодов
Сильно не заморачивался в выборе, искал чтобы была в небольшой емкости и не сильно дорогая.
Покупал тут
https://radio-shop.com.ua/pasta-paya...rice&order=ASC
Маленькая упаковка 20 гр 78,90 грн.
Паста осталась почти вся.
Территориально – Киев, Радиорынок
Клей для подложек (к профилю)
Почитал отзывы и решил брать не термоскотч, а термоклей.
Выбирал так же чтоб был относительно недорогой и в маленьком тюбике
Покупал тут
https://radio-shop.com.ua/teploprovo...rice&order=ASC
74,60 грн
Позже ходил смотрел товары в этом магазине и увидел вот такой
http://aquasvet.com.ua/shop/product/...lei-gd9980-10g
по очень приемлемой цене в 50 грн.
Территориально – Киев, Радиорынок
Клея осталась еще много.
Блок питания
Покупал на прямую в конторе meanwell.kiev.ua
По характеристикам и технической совместимости БП с контроллером и диодами так же консультировался у RozarioAgro
https://meanwell.kiev.ua/p248748665-...-pitaniya.html
260,00 грн.
Фирма находится в Киеве в районе Берестейки. Хорошо ехать одним махом и за диодами и за БП (по дороге можно все забрать).
Контроллер + драйвер
Тут у меня было без вариантов.
Покупал у RozarioAgro
Самый простой контроллер с настройкой драйвера на ток 700 ма для одного канала на 10 диодов.
Проверяли работоспособность на месте.
http://aquaplanner.com.ua/aquaplanner-mini+.html
Отдал 12+6 = 18 баксов, по курсу это кажется было 485,00 грн. Если что не так, то он меня поправит.
Заказал бы я у него еще? – Да.
Итого: 382,00 + 164,56 + 50,00 + 78,90 + 74,60 + 260,00 + 485,00 = 1495,06
Если нет паяльника и всей паяльной дребедени, то нужно тоже предусмотреть бюджет, ну или попросить у доброго соседа (у меня, к сожалению, таковых не оказалось).
Проблемы:

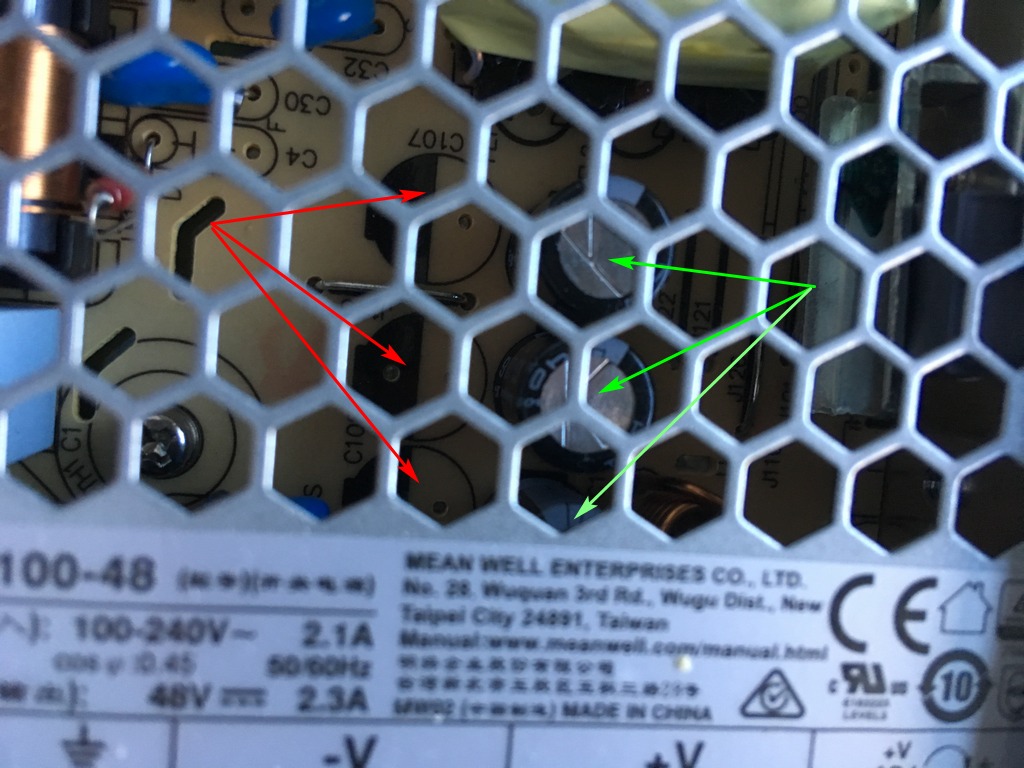

Не удалось решить пробему со звуками в БП
Когда я покупал БП
https://meanwell.kiev.ua/p248748665-...-pitaniya.html , то думал что будет работать так же тихо (беззвучно), как, например БП от ноута или телефона. Но нифига.
Тихо (почти бесшумно) он работает только когда светодиоды накрутить на полную мощность. Когда контроллер в программном режиме и диоды вообще не светят БП пищит и писк довольно мерзкий. Не скажу, что он громкий, но его слышно.
Когда контроллер включает диоды и начинается плавное увеличение яркости от минимальной до максимальной то БП издает звуки, похожие на потрескивание - жужание.
Добавлением конденсатора 2200 мкф на 63в проблему решить не удалось. Слава богу он стоил всего лишь 30 грн. Если кто то может помочь дельным советом (без покупки доп оборудования и измерительных приборов, а так же без схем подключений опасных для жизни), то помогите.
Пока что единственное на мной взгляд решение – хороший деревянный бокс для БП, который будет дополнительно спрятан глубоко в тумбочке.
Надеюсь написанное станет кому-то полезным для поиска комплектующих.
Следующий светильник буду пробовать делать только на белых диодах Пролайт:
2770k R95 + 10000k LGW или 8000k BSD+ 4500-6500k
Спасибо Rival aqua за комплектующие, а RozarioAgro за комплектующие и консультации.
