Отражатель в форме параболы. Фото

[Atas]

Взял у BlackAlex заготовки из нержавейки и согнул одну из них в форме параболы.
До этого уже были Juwel из алюминия тоже пересогнутые в параболу.
И хоть по процентам вроде коэф. отражения у алюминия и нержавейки вроде сильно не отличаются, в реальности разница видна даже на глаз.
С пластиковой клипсой ювель, с железной нержавейка.
В чем же загвоздка???

[Atas]

Лампы везде одинаковые. Hgen Life-glo

[chack]

Разница большая!
ИМХО, причина только в форме отражателя.
Так трудно сказать, но попробуй лампу ближе к отражателю.

[Бобик]

Вот это коллаж!

Нихрена не понятно.
Попробуйте разместить фотографии паралельно, тогда и что-то ясно будет.
Разница, скорее всего, в качестве полировки и углах, на которые изогнуты края отражателя.

[Atas]

Допис від Бобик

Вот это коллаж!

Нихрена не понятно.
Попробуйте разместить фотографии паралельно, тогда и что-то ясно будет.
Разница, скорее всего, в качестве полировки и углах, на которые изогнуты края отражателя.

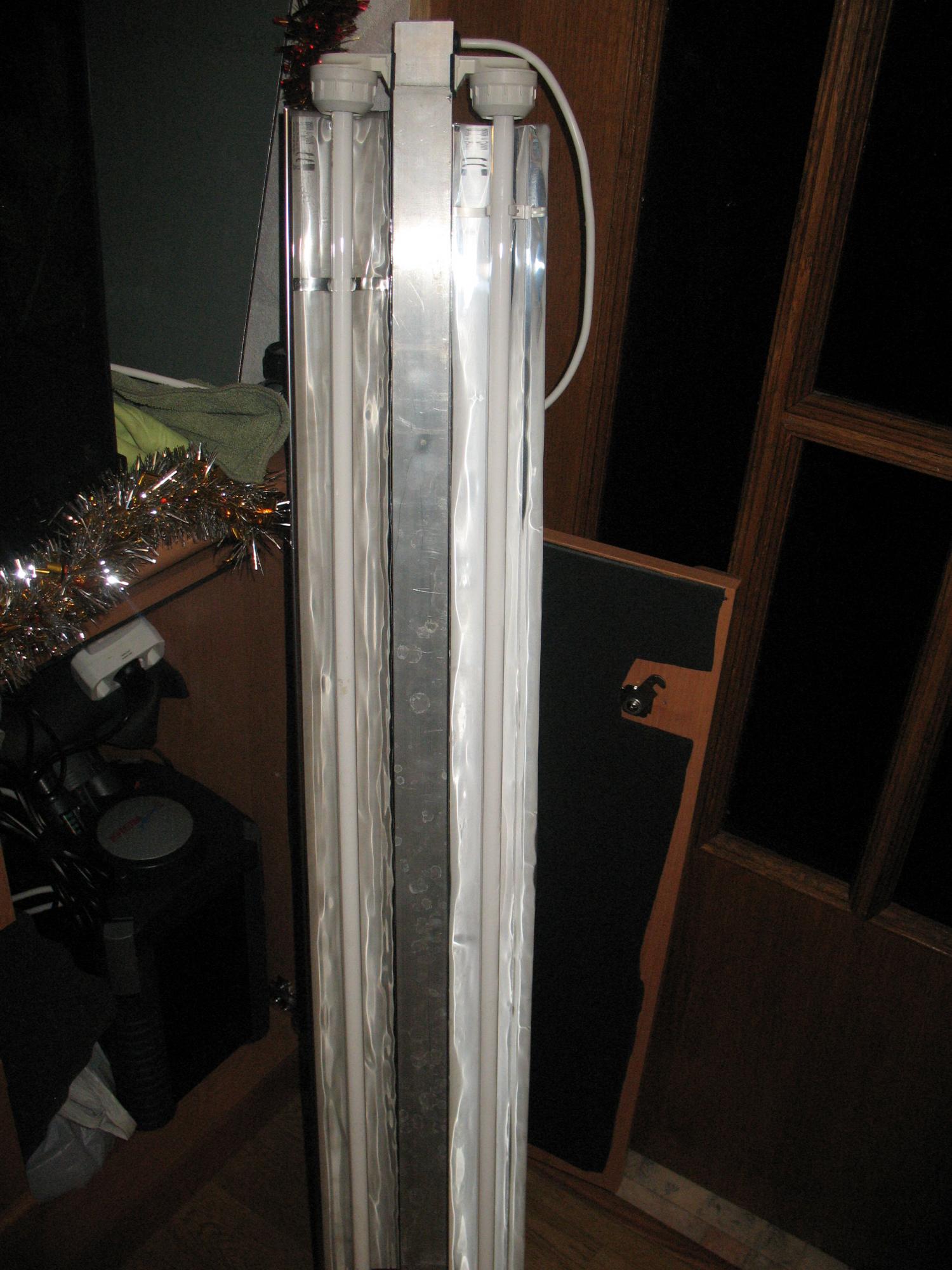

Выдвинул светильники на край аквариума и сфоткал снизу.
Согнуты одинаково.
Визуально, без ламп, отражатель из нержавейки больше чем алюминий блестит.

[Atas]

Допис від chack

Разница большая!
ИМХО, причина только в форме отражателя.
Так трудно сказать, но попробуй лампу ближе к отражателю.

попробую чуть ближе или дальше сделать.

[Fishman_tv]

Хотим с IgLой попробовать таки сделать:
http://aquaforum.kiev.ua/showthread.php?t=30979&page=3
пост № 40.

[Atas]

Допис від Atas

попробую чуть ближе или дальше сделать.

параболу я рассчитывал на расстояние 7 мм от лампы до отражателя.
если сдвинуть ближе - лампа уходит из фокуса и светить начинает "в себя"
если чуть отодвинуть - легче попасть в фокус результат чуть лучше, но все равно разница есть:
слева нержавейка, справа ювель(алюминий)


если включить, на нержавейке заметна разница между лампой и отражением.


если вместо фотки открывается черный квадрат, кликните по нему еще раз.

[vanessa]

Ну як розрахувати параболу я знаю а от як виготовити ? пан не поділиться технологією виготовлення, цікавить момент вигину листа.

[Atas]

Допис від vanessa

Ну як розрахувати параболу я знаю а от як виготовити ? пан не поділиться технологією виготовлення, цікавить момент вигину листа.

Вырезал в натуральную величину из плотного картона заготовку параболы. Гнул руками при помощи небольших отрезков(20-30 см) пластиковой трубы диаметром 30 и 50 мм. Вначале центр тридцаткой, затем крылья подгонял второй трубой. Контролировал картонной заготовкой.
Второй отражатель гнул из нержавейки 0.5, вполне по силам, хотя думал будет сложно.
Чуть не забыл - вначале нужно сразу просверлить отверстия под крепеж и по защитной пленке прочертить центр.

Чуть позже вместо картонной заготовки профиль параболы вырезал из остатков нержавейки.


Может не понятно написал, спрашивайте.

[Atas]

На снимке, на отражателе слева, правая половинка не ровная из-за того что пришлось край (5мм) загибать, т.к. не учел что отражатель будет упираться в балку.

[Виктор У]

Допис від vanessa

Ну як розрахувати параболу я знаю а от як виготовити ? пан не поділиться технологією виготовлення, цікавить момент вигину листа.

Поделитесь пожалуйста расчетами параболы для Т5.

[Fishman_tv]

Вот сделал что-то подобное из нержавейки...
http://aquaforum.kiev.ua/showthread.php?t=30979&page=6
обращайтесь, если что...

[vanessa]

Допис від Виктор У

Поделитесь пожалуйста расчетами параболы для Т5.

http://ru.wikipedia.org/wiki/Парабола

[BlackAlex]

vanessa, Как эту теорию применить к лампам Т5 и Т8? где то были чертежи параболических отражателей... надо по архиву пошарится.
меня одно в параболе смущает, кроме сложности изготовления, габаритные размеры, ширина, у параболы больше, примерно на 30%. Если под крышкой больше двух ламп - могут просто не поместится.
