Самодельный "люксметр" · 31.05.2010, 07:33

Часто возникает желание оценить освещенность при использовании разных ламп и отражателей. Несложно сделать люксметр из солнечной батареи от садового светодиодного фонарика стоимостью 2,5-5 USD.

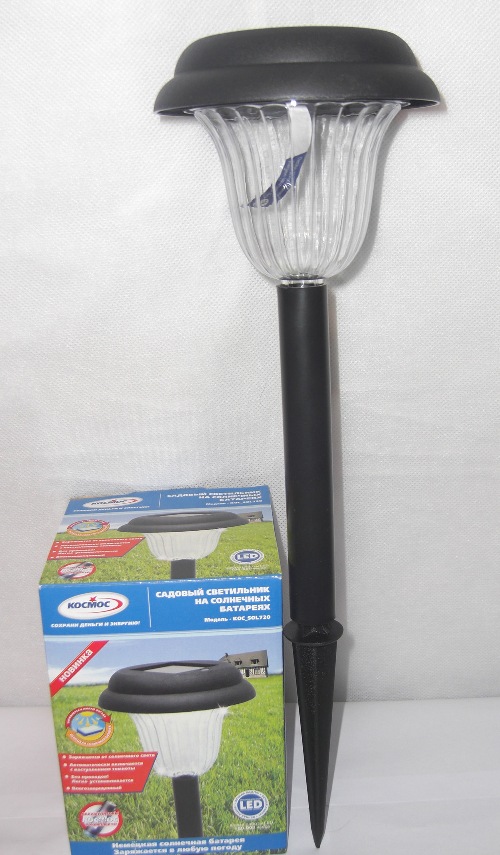

Корпус фонаря разбирается, все лишнее (светодиод, платка и пр.) вытаскивается, остается только солнечная батарея. Она уже водозащищенная, нужно только припаять длинный провод и загерметизировать место спайки (я заливал эпоксидкой) и можно проводить измерения даже под водой. Напряжение можно мерять цифровым китайским тестером. Откалибровать можно по точечному источнику, например лампе накаливания на 150-200Вт (в относительных единицах), а лучше по заводскому люксметру. Моя батарейка выдает 1,1В при 1000 Лк и около 2В при 10000 Лк. Фонарик например такой:

Starcomputer · 31.05.2010, 07:56

А с фонарем хорошая идея !!! Я использовал элемент от калькулятора

chack · 31.05.2010, 08:01

А точность?
Допустим, мне необходимо знать, насколько "села" лампа.
И какой выходит там предел измерений (сотни, десятки или единицы mV)?

BelkinS · 31.05.2010, 08:14

Точность надо будет еще проверить, но пока субъективно лучше чем у заводского стрелочного Ю116 получается. По крайней мере не хуже 10%.
На тестере ставил предел 2000 мВ. Больше 10 000 Лк пока не пробовал. Надо будет под солнечным светом проверить.

Starcomputer · 31.05.2010, 08:19

chack, в зависмости от элемента разная, до 3 вольт выход, вот и считай исходя из точности мультиметра

chack · 31.05.2010, 08:25

Задумка неплохая, только сначала нужно промерять все новые лампы, затем все новые лампы + отражатели. Создать, т.с., базис.

BelkinS · 31.05.2010, 08:36

Еще бы и спектральную зависимость солнечной батарейки померять....

Starcomputer · 31.05.2010, 08:53

Цитата:

Допис від BelkinS

Еще бы и спектральную зависимость солнечной батарейки померять....

Не получится.
1. У нее "неровная" кривая по спектру.
2. Ровная у фотодиода, но это ничего не даст, мы же имеем дело не с монохромным источником.
Кому интересно, вот хорошая самоделка:
http://www.holography.ru/files/hollum.htm

BelkinS · 31.05.2010, 09:06

Неизвестно из какого материала батарейка садового фонарика. Можно сравнить показания батарейки фонаря с показаниями селенового заводского люксметра (у него спектральная кривая примерно как и у человеческого глаза, т.е. люксы он показывает примерно правильно) для ламп с разным спектром и цветовой температурой и получить поправочные коэффициенты для разных ламп. ИМХО.
