5 литровая банка как внешний фильтр - Аквафорум

jktitor · 06.12.2011, 10:50

Вообщем такая конструкция.

1. 5 литровая банка с широким горлышком

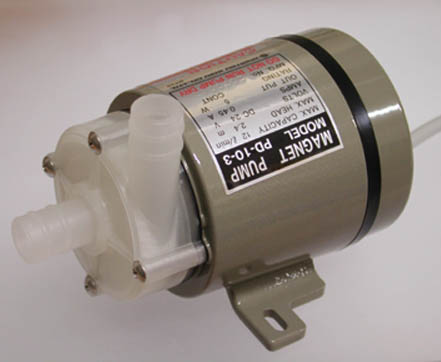

2. Внешняя помпа noritsu pd 10-3 от фотолаборатории noritsu или чтото подобное

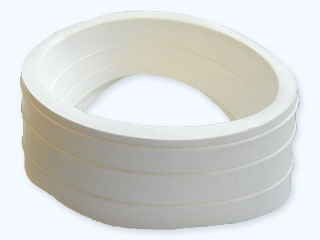

3. манжет унитаза выпускной
4. муфта плюс крышка
5. хомуты, фиттинги, ни грамма герметика ну и 2 отверстия
6. водосчетчик (опционально)
выхлоп воды из трех тройников зарыл в грунт (неглубоко),надеюсь что часть грунта тоже будет выступать в роли фильтра. В итоге получилась очень жесткая конструкция (банка-муфта),
первая версия была из пластмассовой канистры не понравилось, слишком мягкая

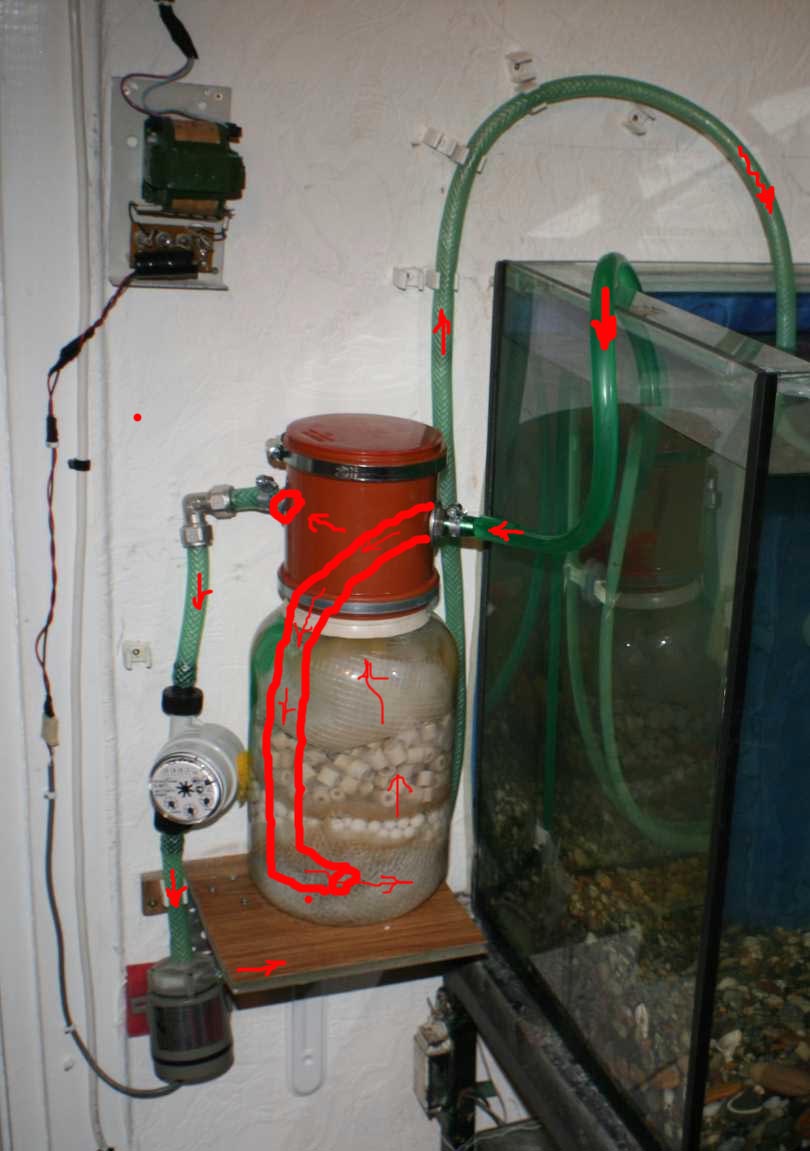

схема движения воды, извиняюсь за кривизну линий

kotiko · 06.12.2011, 11:43

Оригинальное решение.
Я так понимаю канистра насажена на горло бутыля через манжет?
А если перекос? Вверх не пытается ползти?
И зачем там вообще канистра? помпа ведь снаружи

jktitor · 06.12.2011, 11:54

белая манжета насажена на стеклянную банку, на манжету насажена муфта, монолитная конструкция получается, по размерам подходит идеально перекосов нет, без муфты сложно крепить крышку, она тогда получится с фиттингами

zimba · 06.12.2011, 13:29

jktitor, по-правильному, помпа должна стоять после канистры, чтобы создавать разряжение.. а у Вас она повышает давление в канистре. Тем самым повышает опасность течи системы.
Или я не правильно понял, в какую сторону течет вода.

jktitor · 06.12.2011, 14:08

неправильно поняли, вода подается по темнозеленому шлангу - фитинг со стороны аквариума на дно банки, отводится по светлозеленому, где угловой фиттинг, нарисовал схему, кривую правда

,но вроде понятно

Skif · 06.12.2011, 15:42

а помпа рассчитана на круглосуточную работу?
Я так глянул, она на постоянный ток... Т.е., наиболее вероятно, коллекторный двигатель со щёточным узлом. Его моторесурс небольшой.

Труда затрачено много, остаётся надеяться что с пользой. Удачи!

jktitor · 06.12.2011, 15:59

Skif, спасибо за пожелание удачи. Насчет помпы, это хороший фотодевайс, расчитан на круглогодичную работу, щеток там нет

.Раньше стоил как самолет, сейчас когда цифра убила аналог, можно подешевше найти, раньше работал с подобными фотолабораториями типа noritsu 1501, gretag и тд, аквариумные помпы хуже, но дешевле

BELOUS · 06.12.2011, 16:42

Естчё-бы облагородить всё это дело . Хотя если это рабочая банка , то и так сойдёт

jktitor · 06.12.2011, 16:49

belous, ты прав выглядит ужасно, щас пока тестирую неделю, но если все закрою, разбирать не буду

BELOUS · 06.12.2011, 16:56

Цитата:

Допис від jktitor

belous, ты прав выглядет ужасно, щас пока тестирую неделю, но если все закрою, разбирать не буду

А фильтрующий элемент обслуживать ? если разбирать не будешь ?

jktitor · 06.12.2011, 17:09

снять не пока знаю чего, типа стеновых панелей мдф или пвх, снять 2 шланга, закрепить шланги выше уровня, и нести банку в ванну, и усе

Ranger · 12.12.2011, 10:50

jktitor, а помпа на 12 литров в минуту? т. е. 720 литров в час без подъема и учета наполнителей? Не мало? Какой объем аквариума?

jktitor · 12.12.2011, 12:31

Ranger, объем аквариума 250л, реально качает через наполнители и подъем 600 литров в час, замерял по счетчику воды, хотелось бы больше. В планах gretag 740 разобрать посмотреть какие там помпы стоят.
