BlackAlex · 31.08.2012, 10:47

просто купить на кардачах удлинитель с разъемами BNC-BNC. Хоть можный импортный, хоть советский от измерительной апаратуры

pimass · 31.08.2012, 10:49

BlackAlex, Где я, а где Кардачи...... Поищу у нас... Может чего и найдется, хоть не сильно и надеюсь.....

BlackAlex · 31.08.2012, 10:53

pimass, ну может кто из веявлян выловит и вышлет. Я не знаю когда буду на кардачах.

pimass · 31.08.2012, 11:08

BlackAlex, Спасибо за совет, но это ИМХО крайний случай, думаю и у нас найдется..... Хотя....

bumerr · 07.09.2012, 14:01

Подключил НС-05 через D-Link DBT-122. Первые 15 сек уровень сигнала =нормальный =,( можно работать прогой) после чего резко падает до минимума и в этом участке начинает "гулять" после чего обрывается связь. Расстояние между устройствами пробовал от 1 м. Выносил НС-05 от контроллера на 1 м, результат тот-же. Скорость изменил на 19200.0 , напруга на модуле не гуляет, стоит 3.25 в.
Че за фигня?

kapelan · 11.09.2012, 01:56

Кто нить пробовал комутировать Metal Halide лампы?
у меня никак не хочет работать.
Вроде нагрузка не большая -150 Вт.

chack · 11.09.2012, 04:40

Цитата:

Допис від kapelan

у меня никак не хочет работать.

а подробнее? Как именно не хочет работать? Горит симистор,? Горит МГ? Нет поджига?

kapelan · 11.09.2012, 04:50

Цитата:

Допис від chack

а подробнее? Как именно не хочет работать? Горит симистор,? Горит МГ? Нет поджига?

нет поджига, дроссель жужит и все, секунд через 20 выключаю, боюсь сжечь

chack · 11.09.2012, 06:16

kapelan, через электронный балласт пустите. Будет работать. ИЗУ-шка через симистор не хочет работать. Или на канал МГ поставьте реле.

Starcomputer · 11.09.2012, 08:28

Цитата:

Допис від chack

ИЗУ-шка через симистор не хочет работать

Это точно ? А то мне надо комплектоваться - неохота зря деньги палить. ИЗУ недешевая игрушка, за ЭПРА для МГ я вообще молчу, видел только VS по 535 грн.

Цитата:

Допис від chack

через электронный балласт пустите.

А где взять ? Лампа 150w R7s

JOHNNICK · 17.09.2012, 14:40

Всем привет =)
У меня такая проблемка, собрал себе New_controller-2V1, а так же USB-UART на аттиньки, прошил камни с файла Firmware...
Короче говоря месяц у меня акваконтроллер поработал, и пару недель назад гепнулся! USB-UART у меня постоянно был подключен к компу так как не успел на то время поставить ЖК дисплей... И вот прихожу дамой включаю комп и вижу

ППЦ...... все каналы включены, температуру на двух датчиках показывает более 1000 градусов! Начал отключать каналы а они через пару секунд обратно включались

Попытался перепрошить и акваконтроллер и USB-UART, все бестолку!

Вот теперь сижу думку гадаю что не так? пытался менять камень акваконтроллера... все норм прошивается, оба работают, на ЖК дисплее все показывает и дату и время! UART перепрошивал и проверял терминалом все норм!!! Проверял на 2-х компах, и даже подумал что может это флюс (у меня был ЛТИ-120) под подложкой и выпаял ее, вымыл плату и впаял новую подложку, и не какого результата это мне не принесло

Подскажите пожалуйста в может быть проблема? Тупо нету связи между МК и UART, жалко столько времени и денег упарол на этот контроллер ппц

Володя Череп · 18.09.2012, 12:35

JOHNNICK, а что это за подложка? Где и с какой целью она впаяна?

Какая температура отображается на ЖК дисплее: правильная или 1000 градусов?

Отключите переходник USB-UART от платы АТмеги и проверьте отсутствие эха в терминале при разомкнутых контактах переходника RXD и TXD. Если эхо будет, значит его выдает сам терминал, а не переходник (в терминалах может быть опция "Отображать вводимые символы" или "Локальное эхо"). В этом случае необходимо замкнуть контакты переходника RXD и TXD и проверить наличие двойного эха. Если эха не будет, то надо искать обрыв в районе контактов переходника RXD и TXD.

После проверки переходника на предмет наличия "настоящего" эха отключите питание платы АТмеги, подключите переходник к плате контроллера, замкните перемычкой контакты АТмеги 14 и 15 и снова проверьте наличие эха в терминале. Как и в предыдущем случае, эхо должно быть "настоящим" - отсутствовать при разомкнутых контактах и присутствовать при замкнутых контактах. Если эха не будет, то ищите обрыв между XS2 и контактами панельки.

Затем включите питание платы АТмеги и посмотрите, что появится в терминале. Должно появиться слово "Start". Если вместо слова "Start" появится мусор или ничего не появится, то можно предположить, что АТмега "завелась" не на 8 МГц, а на другой частоте. Я с такой ситуацией не сталкивался, но читал, что с некоторыми кварцами такое возможно. Если это так, то должна также отображаться неправильная температура на ЖК дисплее. В этом случае может помочь замена кварца 8 МГц на кварц такого же номинала из другой партии.

JOHNNICK · 18.09.2012, 17:29

Володя Череп, Большое спасибо, буду тестировать. У меня кстати тоже была мысля на счет кварцев, но мой знакомый сказал что кварцы мол вечные, разве что бросать нельзя!

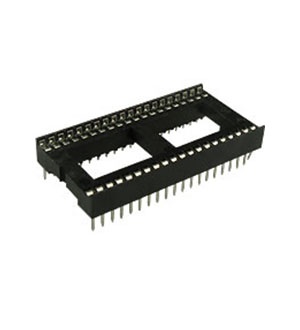

Вот та подложка, ее еще называют DIP панель:

Вячеслав Сергеев · 19.09.2012, 07:28

Кроватка это по простому

JOHNNICK · 22.09.2012, 17:29

Цитата:

Допис від Володя Череп

JOHNNICK, а что это за подложка? Где и с какой целью она впаяна?

Какая температура отображается на ЖК дисплее: правильная или 1000 градусов?

Отключите переходник USB-UART от платы АТмеги и проверьте отсутствие эха в терминале при разомкнутых контактах переходника RXD и TXD. Если эхо будет, значит его выдает сам терминал, а не переходник (в терминалах может быть опция "Отображать вводимые символы" или "Локальное эхо"). В этом случае необходимо замкнуть контакты переходника RXD и TXD и проверить наличие двойного эха. Если эха не будет, то надо искать обрыв в районе контактов переходника RXD и TXD.

После проверки переходника на предмет наличия "настоящего" эха отключите питание платы АТмеги, подключите переходник к плате контроллера, замкните перемычкой контакты АТмеги 14 и 15 и снова проверьте наличие эха в терминале. Как и в предыдущем случае, эхо должно быть "настоящим" - отсутствовать при разомкнутых контактах и присутствовать при замкнутых контактах. Если эха не будет, то ищите обрыв между XS2 и контактами панельки.

Затем включите питание платы АТмеги и посмотрите, что появится в терминале. Должно появиться слово "Start". Если вместо слова "Start" появится мусор или ничего не появится, то можно предположить, что АТмега "завелась" не на 8 МГц, а на другой частоте. Я с такой ситуацией не сталкивался, но читал, что с некоторыми кварцами такое возможно. Если это так, то должна также отображаться неправильная температура на ЖК дисплее. В этом случае может помочь замена кварца 8 МГц на кварц такого же номинала из другой партии.

Все сделал как вы описали, но к сожалению все эти манипуляции и замена всех кварцев в том числе и на UARTe не помогли.
Включил питание платы АТмеги и в терминале в место слова "Start" появляется <0><0><0>
При выключенном питании посылая текст Kontroller в верхней консоли пишет boü<0><0>oì<0>þ<0>É½ú<0>ÿ<0> а в нижней Kontroller
Связи как не было так и нету

, я уже несколько раз пытался менять местами Tx и Rx (но только на одном камне), в чем может быть еще проблема?
