Изготовление акваконтроллера
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
14.03.2009, 00:01
Рейтинг:
 (28 голосов - 4,64 средняя оценка)
Данная тема является прямым продолжением темы Разработка акваконтроллера, созданной AlexThunder, за что ему огромное спасибо
На данный момент разработка в целом закончена и благодарен всем, кто принимал участие в обсуждении и реализации проекта
С помощью Chack'а были заказаны и изготовлены печатные платы

И сейчас начнется наверно самый интересный этап - сборка и настройка
Схема, плата, прошивка находятся в архиве во вложении.
ИСХОДНИКОВ ПРОГРАММЫ НЕТ !!! ПРОШИВКУ ИЗМЕНИТЬ НЕЛЬЗЯ !!!
Необходимое программное обеспечение:
Схема - sPlan 6.0 (для версии 3 - 7.0)
Плата - Slayout 5.0 / 6.0
Внимание !!! В процессе сборки и наладки в схему могут быть внесены изменения ! Следите за обновлением архива !!!
...........
New_controller-2V1 - плата с косметическими правками и обозначением элементов.
Контроллер-V.3 - улучшенный вариант (симисторы в одну линию, питание +12V, два диммера, USB на борту, 4 усилителя, отдельный разъем для клавиатуры).
Version 3.1 SMD - версия 3 для СМД элементов.
Плата1V5smd - многоплатная версия от "Пупс" (контроллер + силовая часть + клавиатура + усилители + кулер для силовой части).
Контроллер V3 DIP - все нужное для сборки версии 3.0 DIP.
Firmware.rar - прошивки от Володя_Череп для нормальной работы с USB на ATTiny2313.
Прошивки.rar - архив прошивок:
ATmega_32 - стандартная прошивка
Atmega_32_EE - прошивка EEPROM
ATmega_32_9600 - скорость UART 9600
ATmega_32_PWM_244Hz - использование ШИМ для управления драйверами. Вход PWM LDD подключается непосредственно к выводу 13 или 14 ATmega.
Программирование fuse-битов:
При прошивке микроконтроллеров необходимо запрограммировать (записать 0) следующие fuse-биты:
- для ATmega32 - BOOTSZ0, BOOTSZ1, SPIEN
- для ATtiny2313 - CKSEL0, SUT0, BODLEVEL1, WDTON, SPIEN
- для ATtiny13 - SPIEN, CKDIV8, SUT0, CKSEL0 (данная микросхема используется для схемы регулировки венилятора)
Все остальные fuse-биты должны быть незапрограммированы (равны 1).
Uniprof:
Fuse-бит будет запрограммирован, если убрать галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если поставить галочку в соответствующем поле.
CodeVisionAVR:
Fuse-бит будет запрограммирован, если поставить галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если убрать галочку в соответствующем поле.
AVRDUDE:
ATmega: -U lfuse:w:0xff:m -U hfuse:w:0xd9:m
ATtiny2313: -U lfuse:w:0xee:m -U hfuse:w:0xcb:m -U efuse:w:0xff:m
ATtiny13: -U lfuse:w:0x6a:m -U hfuse:w:0xff:m
Мініатюри долучень
Долучені файли
 |
Контроллер.rar (423,9 КБ, 19230 переглядів) |
|
AquaControl.rar (3,48 МБ, 18751 переглядів) |
|
New_controller-2V1.rar (59,8 КБ, 15496 переглядів) |
|
PL2303-USB.rar (2,03 МБ, 13290 переглядів) |
|
Новый контроллер-3.rar (43,5 КБ, 14340 переглядів) |
|
Плата для WH2004A.rar (278,0 КБ, 13643 переглядів) |
|
USB.rar (219,9 КБ, 13152 переглядів) |
 |
Контроллер-V.3.zip (86,5 КБ, 14796 переглядів) |
|
Version 3.1 SMD.zip (158,5 КБ, 14692 переглядів) |
 |
Полезная информация.pdf (306,9 КБ, 20657 переглядів) |
|
Плата1v5smd.rar (165,9 КБ, 13103 переглядів) |
|
Контроллер V3 DIP.zip (151,0 КБ, 15173 переглядів) |
|
Firmware.rar (21,6 КБ, 12370 переглядів) |
|
Aqua Control 2007 HELP.rar (172,4 КБ, 12664 переглядів) |
|
THelper.rar (57,3 КБ, 12105 переглядів) |
|
Прошивки.rar (68,0 КБ, 11134 переглядів) |
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
Востаннє редагував Starcomputer: 19.04.2016 о 11:18..
Причина: Добавлен архив прошивок
|
|
Переглядів: 1941165
|
|
Ці 134 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
|
+Максимус+ (31.08.2012), agorin (18.04.2009), aides (14.08.2013), AkaPain (07.02.2014), Aleksta (15.01.2012), ALEX77 (14.08.2009), AlexThunder (17.02.2010), alexv3 (10.04.2011), Alex_Ts (14.03.2009), Allcoholl (13.12.2009), ANTONENKO (02.04.2012), Antoxa106 (28.04.2013), AquaGomel (14.10.2010), arconas (05.02.2012), arik17 (12.10.2014), Ashatshem (09.02.2011), atom (17.05.2009), Baks (14.03.2009), BearIgor (23.03.2012), BELOUS (06.12.2011), biolog (21.11.2009), BlackAlex (14.03.2009), bmw (29.05.2009), bodom (25.05.2011), bonus78 (15.11.2009), Bosyak (19.01.2011), BpyH (29.01.2010), chack (14.03.2009), Cristal (14.06.2012), DEaD_MOPO3 (28.09.2011), Dimitr (12.02.2010), Dimker (15.06.2012), DiSan (25.12.2013), dolfik (05.01.2011), drv (31.08.2016), dubishe (21.12.2012), Dyshakz (14.02.2017), ersergey (14.04.2012), fylhttd (16.03.2009), gagari1 (13.02.2012), germanovitsh (01.11.2012), GrishaBGA (23.03.2009), Gutsik (17.07.2013), harn (04.07.2011), Heet (04.12.2009), iceSS (18.03.2009), igoritto (24.10.2010), IgorVin (10.02.2010), imac2008 (27.11.2010), iTango (08.08.2011), ivanaxion (31.08.2012), Kent (21.10.2010), kirilo777 (09.03.2012), klimnet (20.08.2012), klinok (05.09.2010), kluyt (17.08.2009), kollega-lg (21.04.2016), Koralove (24.10.2013), KostyaD (04.06.2009), kramar (14.03.2009), kusfu (28.09.2011), kvn79 (14.03.2009), Lexzx (23.03.2010), liss15 (14.10.2009), litlechina (05.05.2022), live steel (26.06.2012), lumen_xp (27.03.2012), LVit (27.11.2009), mact (14.05.2014), Makclaj (27.02.2011), masterross (11.12.2011), Mehannik (12.03.2015), MIhail (17.07.2011), myrko (15.04.2012), nbinc (12.05.2014), Nickname (25.06.2009), Nikolos667 (14.08.2011), Olzhich (18.03.2009), Oppozith (17.12.2012), Pastuh1234 (29.07.2012), pimass (15.03.2012), pulpit (21.11.2009), regiuscz (11.03.2011), rusianGrt (15.02.2010), rustr (19.09.2011), Ryzhii (10.04.2013), S V (10.01.2010), sae74 (15.02.2010), sergey_ln (28.02.2012), serjik2000 (03.07.2009), Sesh (31.05.2009), seva (19.01.2011), Shurhent (01.07.2011), Smile8 (28.09.2010), sobolev (21.09.2011), solvi (14.03.2009), sonokam (08.12.2011), sv46 (12.07.2011), Swen (14.06.2009), TakedaMaru (20.05.2013), telepuzic (22.02.2012), Tihon (04.01.2013), timofey (11.11.2009), Tiratore.d (08.11.2019), tolik_erema (04.03.2011), Ty3uK (22.03.2009), Umnik (13.01.2012), Uselink (10.02.2010), vad1972 (05.05.2010), Viktorrr (22.12.2012), vill (29.09.2010), Vitaha (26.11.2009), VitalyD (03.10.2010), VKabanov (29.04.2009), VladHNet (07.08.2009), VladVP (15.01.2012), _Vadim (11.02.2010), Амфибия (15.05.2009), Вася (14.07.2009), Володя Череп (14.03.2009), дух святой истины (16.03.2009), Ёжик в Тумане (28.02.2011), Зелёный (19.01.2012), Кениец (30.11.2009), Мираж (25.02.2012), Михаил. (14.07.2011), Молекула (04.04.2009), МСВ (19.02.2012), Пупс (20.07.2011), Рудницкий Олександр (18.01.2012), Снегозавр (20.02.2013), Шаманчик (26.10.2009), ЭКСПЕРИМЕНТАТОР (04.04.2009), Юрий Н. (17.08.2010) |
|
23.02.2012, 21:18
|
#3436
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Файл прошивки тинки, рисунок настройки фьюзов в файле USB.rar в топике.
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
23.02.2012, 21:33
|
#3437
|
|
Придивляюся
Реєстрація: 16.02.2012
Звідки Ви: Одесса
Дописи: 18
сказав Дякую: 0
сказали Дякую 3 раз(и) в 2 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
а кто-то продает ГОТОВОЕ чудо, сколько денег...???
|
|
|
|
|
23.02.2012, 22:38
|
#3438
|
|
Живу я тут
Реєстрація: 12.12.2005
Звідки Ви: Киев
Дописи: 540
сказав Дякую: 107
сказали Дякую 110 раз(и) в 62 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від pimass
Откуда заказывали?
|
Знакомый подсуетился))
Правда сначала сказал цену 115грн, в итоге получилось 125((
Но он этого стоит) __________________
|
|
|
|
|
23.02.2012, 22:41
|
#3439
|
|
Живу я тут
Реєстрація: 17.09.2004
Звідки Ви: Киев, Троещина
Дописи: 14.486
сказав Дякую: 4.642
сказали Дякую 8.508 раз(и) в 4.382 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від iGagariNNN
а кто-то продает ГОТОВОЕ чудо, сколько денег...???
|
Оффтоп
Заполните профиль для начала.
__________________
Страна не ублюдков и не воров.
__________________
|
|
|
|
|
23.02.2012, 23:39
|
#3440
|
|
Модератор Винницкого клуба аквариумистов
Реєстрація: 22.05.2009
Звідки Ви: Варшава-Вишенка
Дописи: 12.801
сказав Дякую: 2.464
сказали Дякую 5.200 раз(и) в 3.381 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Пупс
Знакомый подсуетился))
|
А знакомого ещё разок подсуетить ни как?
__________________
Танцуют звезды и луна © Как там начало?
guns don't kill people, people kill people
[URL="http://www.aquaforum.ua/showthread.php?p=3238854#post3238854"][B][I][SIZE="4"][COLOR="Red"][FONT="Courier New"]Светодиоды Cree XT-E, термокомпаунд, драйвера Mean Well[/FONT][/COLOR][/SIZE][/I][/B][/URL]
__________________
|
|
|
|
|
24.02.2012, 08:22
|
#3441
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
Ці 2 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
|
|
|
24.02.2012, 09:33
|
#3442
|
|
Модератор Винницкого клуба аквариумистов
Реєстрація: 22.05.2009
Звідки Ви: Варшава-Вишенка
Дописи: 12.801
сказав Дякую: 2.464
сказали Дякую 5.200 раз(и) в 3.381 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Starcomputer, То есть на сколько я понимаю экран должен быть символьным, количество строк и символов имеет значение?
__________________
Танцуют звезды и луна © Как там начало?
guns don't kill people, people kill people
[URL="http://www.aquaforum.ua/showthread.php?p=3238854#post3238854"][B][I][SIZE="4"][COLOR="Red"][FONT="Courier New"]Светодиоды Cree XT-E, термокомпаунд, драйвера Mean Well[/FONT][/COLOR][/SIZE][/I][/B][/URL]
__________________
|
|
|
|
|
24.02.2012, 09:37
|
#3443
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
4 строки по 20 символов. Остальное на вкус и цвет
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
cказали "Дякую" Starcomputer за цей допис:
|
|
|
24.02.2012, 10:20
|
#3444
|
|
Придивляюся
Реєстрація: 08.01.2008
Звідки Ви: Pinsk, RB
Дописи: 43
сказав Дякую: 5
сказали Дякую 16 раз(и) в 12 повідомленні
|
Відповідь: Изготовление акваконтроллера ===www.aquaforum.ua===
А можно вопросик?
Контроллер V3.1 DIP - AVcc подключена через L1 к Vcc (тоесть к +5V через дополнительный диод)
Контроллер V3.1 SMD - AVcc подключена через L1 к +5V
Т.е. В SMD варианте имеем разницу между пинами Vcc и AVcc равную падению напряжения на диоде.
(В варианте PDV1965 Vcc и AVcc вообще просто соединены)
В даташите написано:
The ADC has a separate analog supply voltage pin, AVCC. AVCC must not differ more than ±0.3V from VCC.
Это нормально? Или (если делать самому) лучше соединить через L1 на Vcc?
|
|
|
|
|
24.02.2012, 10:40
|
#3445
|
|
Живу я тут
Реєстрація: 12.12.2005
Звідки Ви: Киев
Дописи: 540
сказав Дякую: 107
сказали Дякую 110 раз(и) в 62 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від pimass
А знакомого ещё разок подсуетить ни как?
|
Чего ж никак?)))
Я за тебя уже подсуетился))
У меня есть один запасной, я сразу 2 покупал)) __________________
|
|
|
|
|
cказали "Дякую" Пупс за цей допис:
|
|
|
24.02.2012, 10:58
|
#3446
|
|
Живу я тут
Реєстрація: 12.12.2005
Звідки Ви: Киев
Дописи: 540
сказав Дякую: 107
сказали Дякую 110 раз(и) в 62 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
|
О, а когда я спрашивал про ЖКИ меня никто на путь истинный не направил)
Хотя такого ЖКИ как у меня там нет(
а вот эти могут сделать по

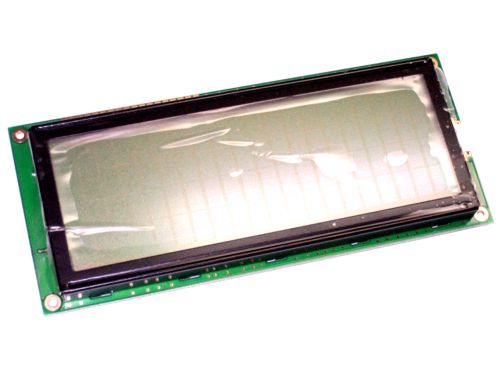

WH2004L-YGH-CT - 175грн http://www.kosmodrom.com.ua/pic/big/42791.jpg

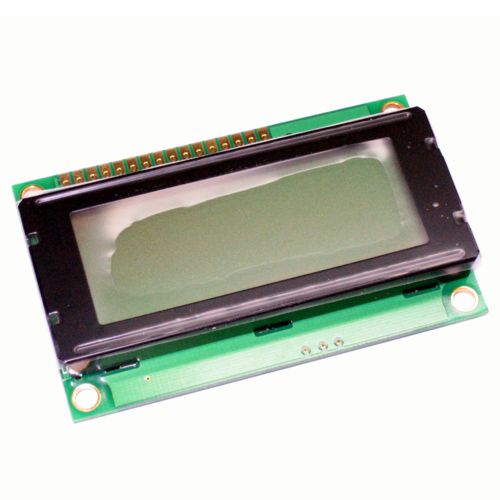

WH2004D-YGH-CT - 115грн http://www.kosmodrom.com.ua/pic/big/178281.jpg__________________
|
|
|
|
|
24.02.2012, 10:58
|
#3447
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Відповідь: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від AlexNT
Контроллер V3.1 SMD - AVcc подключена через L1 к +5V
|
Это ошибка. Надо к питанию чипа.
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
24.02.2012, 11:02
|
#3448
|
|
Живу я тут
Реєстрація: 12.12.2005
Звідки Ви: Киев
Дописи: 540
сказав Дякую: 107
сказали Дякую 110 раз(и) в 62 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
4 строки по 20 символов. Остальное на вкус и цвет |
И главное контроллер ЖКИ!
Он должен быть KS0066 __________________
|
|
|
|
|
24.02.2012, 11:25
|
#3449
|
|
Придивляюся
Реєстрація: 08.01.2008
Звідки Ви: Pinsk, RB
Дописи: 43
сказав Дякую: 5
сказали Дякую 16 раз(и) в 12 повідомленні
|
Відповідь: Изготовление акваконтроллера ===www.aquaforum.ua===
Вопрос по платам PDV1965
В плате WH2004A на 10 ногу ULN2008 Подкл +5V (кстати, не совсем понял что там за квадрат из пинов возле разъема цифровых выходов и что за выходы? (+5V +5V ? ? 8x цифр. вых GND GND))
В плате WH2004D 10 нога просто выведена на разъем.
Оно непринципиально. Просто хотелось бы услышать для каких ситуаций предпочтителен тот или иной вариант.
|
|
|
|
|
24.02.2012, 12:58
|
#3450
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Привел в соответствие схемы и платы версии 3.0 DIP.
Исправлена схема усилителей, на плате усилителей номиналы деталей приведены в соответствие со схемой.
Выложил все нужное для сборки и прошивки одним файлом - Контроллер V3 DIP.ZIP
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
Ці 3 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
|
|
|
|
|
