14.03.2009, 00:01
|
|
|
Изготовление акваконтроллера
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
14.03.2009, 00:01
Рейтинг:
 (28 голосов - 4,64 средняя оценка)
Данная тема является прямым продолжением темы Разработка акваконтроллера, созданной AlexThunder, за что ему огромное спасибо
На данный момент разработка в целом закончена и благодарен всем, кто принимал участие в обсуждении и реализации проекта
С помощью Chack'а были заказаны и изготовлены печатные платы

И сейчас начнется наверно самый интересный этап - сборка и настройка
Схема, плата, прошивка находятся в архиве во вложении.
ИСХОДНИКОВ ПРОГРАММЫ НЕТ !!! ПРОШИВКУ ИЗМЕНИТЬ НЕЛЬЗЯ !!!
Необходимое программное обеспечение:
Схема - sPlan 6.0 (для версии 3 - 7.0)
Плата - Slayout 5.0 / 6.0
Внимание !!! В процессе сборки и наладки в схему могут быть внесены изменения ! Следите за обновлением архива !!!
...........
New_controller-2V1 - плата с косметическими правками и обозначением элементов.
Контроллер-V.3 - улучшенный вариант (симисторы в одну линию, питание +12V, два диммера, USB на борту, 4 усилителя, отдельный разъем для клавиатуры).
Version 3.1 SMD - версия 3 для СМД элементов.
Плата1V5smd - многоплатная версия от "Пупс" (контроллер + силовая часть + клавиатура + усилители + кулер для силовой части).
Контроллер V3 DIP - все нужное для сборки версии 3.0 DIP.
Firmware.rar - прошивки от Володя_Череп для нормальной работы с USB на ATTiny2313.
Прошивки.rar - архив прошивок:
ATmega_32 - стандартная прошивка
Atmega_32_EE - прошивка EEPROM
ATmega_32_9600 - скорость UART 9600
ATmega_32_PWM_244Hz - использование ШИМ для управления драйверами. Вход PWM LDD подключается непосредственно к выводу 13 или 14 ATmega.
Программирование fuse-битов:
При прошивке микроконтроллеров необходимо запрограммировать (записать 0) следующие fuse-биты:
- для ATmega32 - BOOTSZ0, BOOTSZ1, SPIEN
- для ATtiny2313 - CKSEL0, SUT0, BODLEVEL1, WDTON, SPIEN
- для ATtiny13 - SPIEN, CKDIV8, SUT0, CKSEL0 (данная микросхема используется для схемы регулировки венилятора)
Все остальные fuse-биты должны быть незапрограммированы (равны 1).
Uniprof:
Fuse-бит будет запрограммирован, если убрать галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если поставить галочку в соответствующем поле.
CodeVisionAVR:
Fuse-бит будет запрограммирован, если поставить галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если убрать галочку в соответствующем поле.
AVRDUDE:
ATmega: -U lfuse:w:0xff:m -U hfuse:w:0xd9:m
ATtiny2313: -U lfuse:w:0xee:m -U hfuse:w:0xcb:m -U efuse:w:0xff:m
ATtiny13: -U lfuse:w:0x6a:m -U hfuse:w:0xff:m
Мініатюри долучень
Долучені файли
 |
Контроллер.rar (423,9 КБ, 19230 переглядів) |
|
AquaControl.rar (3,48 МБ, 18754 переглядів) |
|
New_controller-2V1.rar (59,8 КБ, 15497 переглядів) |
|
PL2303-USB.rar (2,03 МБ, 13292 переглядів) |
|
Новый контроллер-3.rar (43,5 КБ, 14345 переглядів) |
|
Плата для WH2004A.rar (278,0 КБ, 13645 переглядів) |
|
USB.rar (219,9 КБ, 13155 переглядів) |
 |
Контроллер-V.3.zip (86,5 КБ, 14801 переглядів) |
|
Version 3.1 SMD.zip (158,5 КБ, 14696 переглядів) |
 |
Полезная информация.pdf (306,9 КБ, 20663 переглядів) |
|
Плата1v5smd.rar (165,9 КБ, 13108 переглядів) |
|
Контроллер V3 DIP.zip (151,0 КБ, 15176 переглядів) |
|
Firmware.rar (21,6 КБ, 12371 переглядів) |
|
Aqua Control 2007 HELP.rar (172,4 КБ, 12670 переглядів) |
|
THelper.rar (57,3 КБ, 12110 переглядів) |
|
Прошивки.rar (68,0 КБ, 11137 переглядів) |
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
Востаннє редагував Starcomputer: 19.04.2016 о 11:18..
Причина: Добавлен архив прошивок
|
|
Переглядів: 1941755
|
|
Ці 134 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
|
+Максимус+ (31.08.2012), agorin (18.04.2009), aides (14.08.2013), AkaPain (07.02.2014), Aleksta (15.01.2012), ALEX77 (14.08.2009), AlexThunder (17.02.2010), alexv3 (10.04.2011), Alex_Ts (14.03.2009), Allcoholl (13.12.2009), ANTONENKO (02.04.2012), Antoxa106 (28.04.2013), AquaGomel (14.10.2010), arconas (05.02.2012), arik17 (12.10.2014), Ashatshem (09.02.2011), atom (17.05.2009), Baks (14.03.2009), BearIgor (23.03.2012), BELOUS (06.12.2011), biolog (21.11.2009), BlackAlex (14.03.2009), bmw (29.05.2009), bodom (25.05.2011), bonus78 (15.11.2009), Bosyak (19.01.2011), BpyH (29.01.2010), chack (14.03.2009), Cristal (14.06.2012), DEaD_MOPO3 (28.09.2011), Dimitr (12.02.2010), Dimker (15.06.2012), DiSan (25.12.2013), dolfik (05.01.2011), drv (31.08.2016), dubishe (21.12.2012), Dyshakz (14.02.2017), ersergey (14.04.2012), fylhttd (16.03.2009), gagari1 (13.02.2012), germanovitsh (01.11.2012), GrishaBGA (23.03.2009), Gutsik (17.07.2013), harn (04.07.2011), Heet (04.12.2009), iceSS (18.03.2009), igoritto (24.10.2010), IgorVin (10.02.2010), imac2008 (27.11.2010), iTango (08.08.2011), ivanaxion (31.08.2012), Kent (21.10.2010), kirilo777 (09.03.2012), klimnet (20.08.2012), klinok (05.09.2010), kluyt (17.08.2009), kollega-lg (21.04.2016), Koralove (24.10.2013), KostyaD (04.06.2009), kramar (14.03.2009), kusfu (28.09.2011), kvn79 (14.03.2009), Lexzx (23.03.2010), liss15 (14.10.2009), litlechina (05.05.2022), live steel (26.06.2012), lumen_xp (27.03.2012), LVit (27.11.2009), mact (14.05.2014), Makclaj (27.02.2011), masterross (11.12.2011), Mehannik (12.03.2015), MIhail (17.07.2011), myrko (15.04.2012), nbinc (12.05.2014), Nickname (25.06.2009), Nikolos667 (14.08.2011), Olzhich (18.03.2009), Oppozith (17.12.2012), Pastuh1234 (29.07.2012), pimass (15.03.2012), pulpit (21.11.2009), regiuscz (11.03.2011), rusianGrt (15.02.2010), rustr (19.09.2011), Ryzhii (10.04.2013), S V (10.01.2010), sae74 (15.02.2010), sergey_ln (28.02.2012), serjik2000 (03.07.2009), Sesh (31.05.2009), seva (19.01.2011), Shurhent (01.07.2011), Smile8 (28.09.2010), sobolev (21.09.2011), solvi (14.03.2009), sonokam (08.12.2011), sv46 (12.07.2011), Swen (14.06.2009), TakedaMaru (20.05.2013), telepuzic (22.02.2012), Tihon (04.01.2013), timofey (11.11.2009), Tiratore.d (08.11.2019), tolik_erema (04.03.2011), Ty3uK (22.03.2009), Umnik (13.01.2012), Uselink (10.02.2010), vad1972 (05.05.2010), Viktorrr (22.12.2012), vill (29.09.2010), Vitaha (26.11.2009), VitalyD (03.10.2010), VKabanov (29.04.2009), VladHNet (07.08.2009), VladVP (15.01.2012), _Vadim (11.02.2010), Амфибия (15.05.2009), Вася (14.07.2009), Володя Череп (14.03.2009), дух святой истины (16.03.2009), Ёжик в Тумане (28.02.2011), Зелёный (19.01.2012), Кениец (30.11.2009), Мираж (25.02.2012), Михаил. (14.07.2011), Молекула (04.04.2009), МСВ (19.02.2012), Пупс (20.07.2011), Рудницкий Олександр (18.01.2012), Снегозавр (20.02.2013), Шаманчик (26.10.2009), ЭКСПЕРИМЕНТАТОР (04.04.2009), Юрий Н. (17.08.2010) |
|
24.04.2013, 23:09
|
#4906
|
|
Бан за нарушения
Реєстрація: 21.06.2010
Звідки Ви: Харьков
Дописи: 775
сказав Дякую: 115
сказали Дякую 463 раз(и) в 234 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
nikservice, Ваше решение очень красивое, (Уже опробование) я только не пойму почему в топик не поместили?!!!!
|
|
|
|
|
24.04.2013, 23:10
|
#4907
|
|
Живу я тут
Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від klimnet
На обеих каналах 11,22 и 11,23.
|
после подключения усилков показания изменились? При замыкании входа BNC на землю что показывает? Думается мне что электроды совсем не причем...
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме
|
|
|
|
|
cказали "Дякую" chack за цей допис:
|
|
|
24.04.2013, 23:20
|
#4908
|
|
Бан за нарушения
Реєстрація: 21.06.2010
Звідки Ви: Харьков
Дописи: 775
сказав Дякую: 115
сказали Дякую 463 раз(и) в 234 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від chack
после подключения усилков показания изменились?
|
нет, были проблемы при не правильной разводке проводов от мосфетов по корпусу...
устранил, сейчас все в экране как в инструции, опять же повторюсь, плата усилков по проекту Сергея, делал фоторезистом, проверил.
Что должно показывать без электрода?
Я пока .....?!?!
|
|
|
|
|
24.04.2013, 23:26
|
#4909
|
|
Бан за нарушения
Реєстрація: 21.06.2010
Звідки Ви: Харьков
Дописи: 775
сказав Дякую: 115
сказали Дякую 463 раз(и) в 234 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
chack, При замыкании входа BNC на землю что показывает?
проверю только завтра
|
|
|
|
|
25.04.2013, 08:29
|
#4910
|
|
Живу я тут
Реєстрація: 19.01.2006
Звідки Ви: Киев
Дописи: 3.951
сказав Дякую: 1.011
сказали Дякую 1.080 раз(и) в 573 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
klimnet, проверить показание без подключения усилков. Потом с ними, потом с замкнутым входом. Заодно посмотреть калибровочные коэфициенты в контроллере. У меня был вариант когда из-за неверных поправок показания практически не менялись, изменения в пределах 0.01. В ручную задал коэф. подсмотренные где то на скриншотах - стали вменяемые показания Рн и смог откалиброватся.
|
|
|
|
|
cказали "Дякую" BlackAlex за цей допис:
|
|
|
25.04.2013, 08:46
|
#4911
|
|
Бан за нарушения
Реєстрація: 21.06.2010
Звідки Ви: Харьков
Дописи: 775
сказав Дякую: 115
сказали Дякую 463 раз(и) в 234 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
BlackAlex, я про калибровочные коэффициенты тоже подумал, но было уже поздно, нужно было спать.
|
|
|
|
|
28.04.2013, 19:50
|
#4912
|
|
Бан за нарушения
Реєстрація: 21.06.2010
Звідки Ви: Харьков
Дописи: 775
сказав Дякую: 115
сказали Дякую 463 раз(и) в 234 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Да все дело оказалось в калибровочных коэффициентах, приготовил грубые растворы, подправил и дело пошло, завтра поеду возьму стандарт-титры и отстрою правильно.
|
|
|
|
|
17.07.2013, 10:58
|
#4913
|
|
Бан за нарушения
Реєстрація: 21.06.2010
Звідки Ви: Харьков
Дописи: 775
сказав Дякую: 115
сказали Дякую 463 раз(и) в 234 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

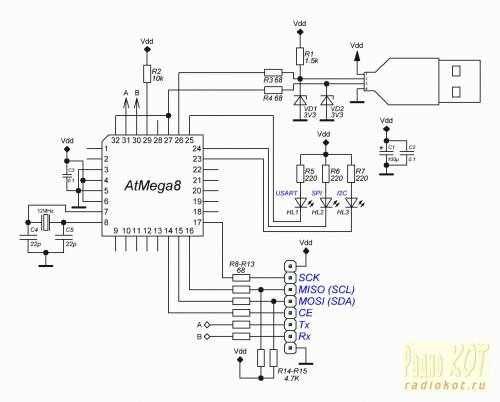

Наткнулся на Радиокот на интересную статейку, эксперты нам это подойдет?
В одном лице вроде и USB и программатор и дешево. Или я что-то напутал.
С программатором наверно перегнул.
|
|
|
|
|
17.07.2013, 11:16
|
#4914
|
|
Живу я тут
Реєстрація: 17.09.2004
Звідки Ви: Киев, Троещина
Дописи: 14.486
сказав Дякую: 4.642
сказали Дякую 8.508 раз(и) в 4.382 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Это скорее анализатор протоколов.
Программатор..уж не знаю как дешевле -))
Исходная страница.
__________________
Страна не ублюдков и не воров.
__________________
|
|
|
|
|
17.07.2013, 12:49
|
#4915
|
|
Бан за нарушения
Реєстрація: 21.06.2010
Звідки Ви: Харьков
Дописи: 775
сказав Дякую: 115
сказали Дякую 463 раз(и) в 234 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Вообще он изначально хотел заменить ft232, по цене выгоднее получается.
|
|
|
|
|
17.07.2013, 18:18
|
#4916
|
|
Живу я тут
Реєстрація: 15.07.2011
Звідки Ви: Киев
Дописи: 347
сказав Дякую: 232
сказали Дякую 145 раз(и) в 83 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
klimnet, у меня на тиньке работает отлично!!! И цена ...
__________________
тел: 050 з85 0з 7I
|
|
|
|
|
18.07.2013, 08:32
|
#4917
|
|
Бан за нарушения
Реєстрація: 21.06.2010
Звідки Ви: Харьков
Дописи: 775
сказав Дякую: 115
сказали Дякую 463 раз(и) в 234 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
У меня на ft232 тоже без жалоб, просто попалась интересная статья, потому и спросил у экспертов. Фишка в том чтобы совместить юсб вход с прошивальщиком, нужно прошится кинул джамперы, а без них просто юсб. Ведь есть и на меге8 программаторы и usb uart, но по отдельности.
Востаннє редагував klimnet: 18.07.2013 о 08:50..
|
|
|
|
|
18.07.2013, 17:29
|
#4918
|
|
Живу я тут
Реєстрація: 15.07.2011
Звідки Ви: Киев
Дописи: 347
сказав Дякую: 232
сказали Дякую 145 раз(и) в 83 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
__________________
тел: 050 з85 0з 7I
|
|
|
|
|
19.07.2013, 09:43
|
#4919
|
|
Бан за нарушения
Реєстрація: 21.06.2010
Звідки Ви: Харьков
Дописи: 775
сказав Дякую: 115
сказали Дякую 463 раз(и) в 234 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
MIhail, отдельно программатор это понятно, а вот в одном лице и USB и программатор и дешево и сразу разместить на плате, ну может еще пару джамперов добавить. Короче нужно сделать и проверить, не такая уж большая цена.
|
|
|
|
|
12.08.2013, 15:05
|
#4920
|
|
Живу я тут
Реєстрація: 13.07.2009
Звідки Ви: Украина Черновцы
Дописи: 327
сказав Дякую: 16
сказали Дякую 104 раз(и) в 68 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Sem
|
Доброго дня.
Дешевле пять проводков
Или самому изготовить USB прогер
http://dmitrstas.ucoz.ru/publ/chasy/...sbasp/8-1-0-74
Востаннє редагував ArturS: 12.08.2013 о 15:16..
|
|
|
|
|
|
|
