Год назад приобрел я немецкий таймер. Все это время он четко работал, пока сосед не начал баловаться электросваркой (это я потом понял). В общем таймер умер, причем на табло часы шли, и никаких внешних признаков его непригодности не было. Были они внутри….
Итак, разобрав таймер, я обнаружил два блока- блок индикации и «релейный» блок.

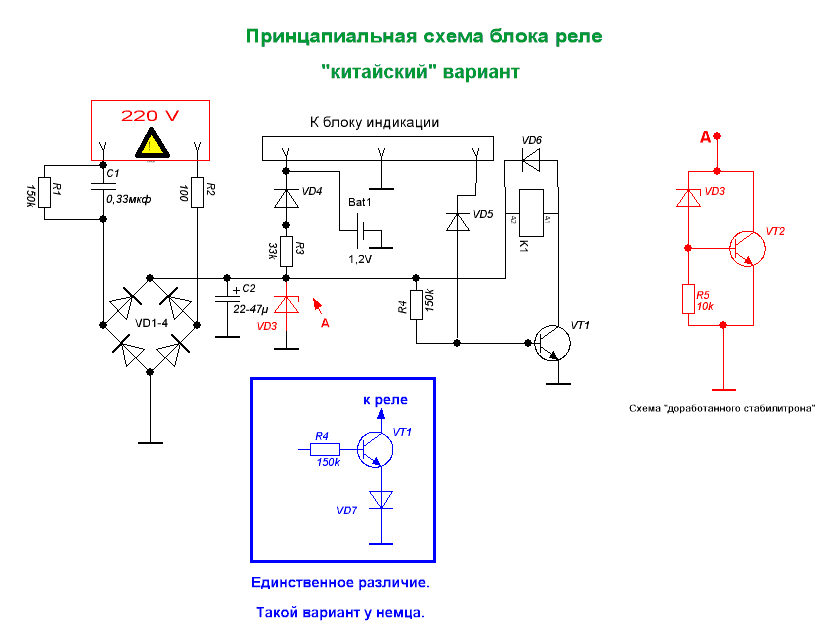

На релейном блоке я сразу обнаружил сгоревшее сопротивление R2. Все остальное вроде целое, но причиной выхода из строя сопротивления оказался неисправный стабилитрон VD3. Когда я заменил сопротивление и стабилитрон, таймер заработал. Но, недолго музыка играла. Неделю. Разобрал опять – тоже самое. Пришлось разрисовывать схему и разбираться. Оказалось что стабилитрон работает «на пределе» своих возможностей. В спецификации его мощность – 1 W. При напряжении стабилизации 48 вольт получается ток около 20 мА!!! Для реле этого явно маловато. Но это одна сторона беды. Другая – высокочастотная помеха, возникающая при электросварке, короче, включении-отключении любой мощной нагрузки (даже при включении нагрузки таймера). Идеальным случаем вместо R1, C1 и R2 поставить трансформатор на рабочее напряжение реле, но в корпус он не помещается. На радио-рынок ехать было лень, выкручивался чем Бог послал. Сотворил схему из трех элементов (она нарисована красным )и установил вместо стабилитрона. Для пущей надежности увеличил емкость конденсатора С2 до 300 мкф. Рабочее напряжение конденсатора должно быть в полтора раза выше напряжения стабилизации VD3. Кстати, оно всегда совпадает с рабочим напряжением реле(написано на его корпусе).
Кстати, немцы от китайцев далеко не ушли. Различие в схемах – один диод, который в общем ничего не решает и напряжения срабатывания реле.

P.S. За это время у меня уже побывало три таймера, и во всех один дефект…

Чук · 14.10.2006, 20:20

Какой таймер лучше приобрести.

**kran** · 15.10.2006, 00:23

Цитата:

Допис від Чук

Какой таймер лучше приобрести.

Посоветовать что-либо сложно. На форуме кто-то продавал таймеры.

Володя Череп · 15.10.2006, 00:39

Цитата:

Допис від kran

На форуме кто-то продавал таймеры.

Таймеры от Андрея Бойченко:
http://aquaforum.kiev.ua/forum/showthread.php?t=699

Среди электронных таймеров мне больше понравился "Таймер электронный производство Германия" - легче кнопки нажимать. А голландские таймеры реагируют на нажатие кнопок через раз.

**kran** · 15.10.2006, 00:51

Цитата:

Допис від Володя Череп

Таймеры от Андрея Бойченко:
http://aquaforum.kiev.ua/forum/showthread.php?t=699

Среди электронных таймеров мне больше понравился "Таймер электронный производство Германия" - легче кнопки нажимать. А голландские таймеры реагируют на нажатие кнопок через раз.

Они самые. Глянул доку - вот голландский мне и пришлось ремонтировать.

Mykhaylo · 15.10.2006, 01:17

Не знаю - у меня есть и тот и другой, так немец куда больший "тугодум" по отзыву на кнопки, чтобы его настроить нужно в инструкцию лезть (есть в настройках, в отличие от голландца, зажмите клавишу ... чтобы...)+ он крупнее. Зато есть индикация подачи напряжения -вдруг не увидите лампы у вас включились ли

А так оба уже год работают, покупал наложеным у Андрея Бойченко.

Владимир Гришакин · 15.10.2006, 14:16

У меня немец слетел нафик на 2 недели. Все ни как не позвоню Андрею)))
Слетел напрочь.
Я всеж скажу про Китайские 2-шт, 2 года... Без особых проблем.
На Мг иногда сбивается.
Хочу механику поюзать.

**kran** · 15.10.2006, 21:04

Цитата:

Допис від I 4-rever

У меня немец слетел нафик на 2 недели. Все ни как не позвоню Андрею)))
Слетел напрочь.
Я всеж скажу про Китайские 2-шт, 2 года... Без особых проблем.
На Мг иногда сбивается.
Хочу механику поюзать.

МГ - штука мощная. Я писал что от мощной нагрузки траблы могут быть. Увеличь емкость С2 раза в три-четыре, попустит.

Byaka · 16.10.2006, 17:20

Цитата:

Допис від kran

МГ - штука мощная. Я писал что от мощной нагрузки траблы могут быть. Увеличь емкость С2 раза в три-четыре, попустит.

А лучше через пускатель. Релюшкой такие токи коммутировать - несерьезно.

цам · 29.03.2015, 23:27

Подскажите пожалуйста какой марки транзистор VT1 можно использовать при напряжении реле 48 вольт.

Владимир Гришакин · 16.10.2006, 07:54

Кран! Разбиратьсяб еще в этом))))

Nafanaill · 16.10.2006, 08:51

К голанндцам как раз особіх претензий нет, хотя в последней покупке(под новій год) у них кнопки явно барахлят. А вот немец на прошлой неделе сдох. Причина похоже таже что и у Крана. А все потому что недоставили дросель и резюк перед стабилитроном- перемічки стоят.

Nafanaill · 16.10.2006, 09:08

Цитата:

Хочу механику поюзать.

Можно и мехенику, но там тоже схемка для питания реле есть - сгореть чтонить может. Да и точность хода...
У меня например могут за неделю свет несколько раз выключать , пусть и на 5 минут. Но потом всеравно лезть подводить надо.

**Арлекин** · 16.10.2006, 09:57

Ну кому как повезет, у меня таймера больше года работают, я про них честно говоря и забыл, а у товарища летят через неделю- другую, какие не покупал, ну невезет ему что НУ!!!

Tulip · 16.10.2006, 10:17

Уже не летят

.Купил чешский Brilux - дорогой правда, 70 грн электоронный. .НО- проблемы с таймерами закончились! Бойковские по какой то причине летели через неделю-две(штук шесть валяются ).Кроме того гарантия на год.Сломался пошел поменял.Так что все плюсы и ни одного минуса.
