Моя версия крышки · 18.03.2013, 19:47

Вот и у меня возникло непреодолимое желание заменить свою крышку с двумя лампами по 30 Вт на что-то приличное с минимальными материальными затратами.
Читал-перечитывал темы про крышки, сопоставлял желаемое с возможным, и, наконец стал потихоньку осуществлять задуманное. Скажу сразу: чертежей я не чертил, все изготавливал что называется "по месту". Нет, ну эскизы, наброски, конечно были...

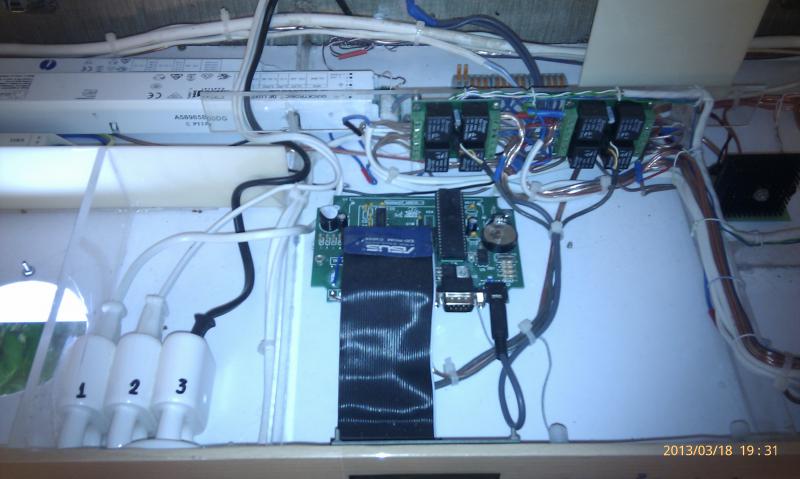

Хотел, чтобы рассвет-закат, чтобы все по расписанию, чтобы управление еще ручное (так, на всякий случай). В общем выбрал в качестве управления набор Мастер КИТ 4-х канальный контроллер, спаял, доработал до 12 каналов, при этом 4 еще не задействовал (автоматическая подача СО2 впереди и измерение РН). Завел управление каналами через переключатели (автомат.управление-выкл-ручное управление). При повышении температуры в крышке - включаются вентиляторы, вне "светового дня" работает светодиодная подсветка, ночью - луна. Ну и т.д. Кому интересна реализация - расскажу подробно. Выкладываю свою работу, может кто какую идею почерпнет, как я, когда штудировал подобные темы.

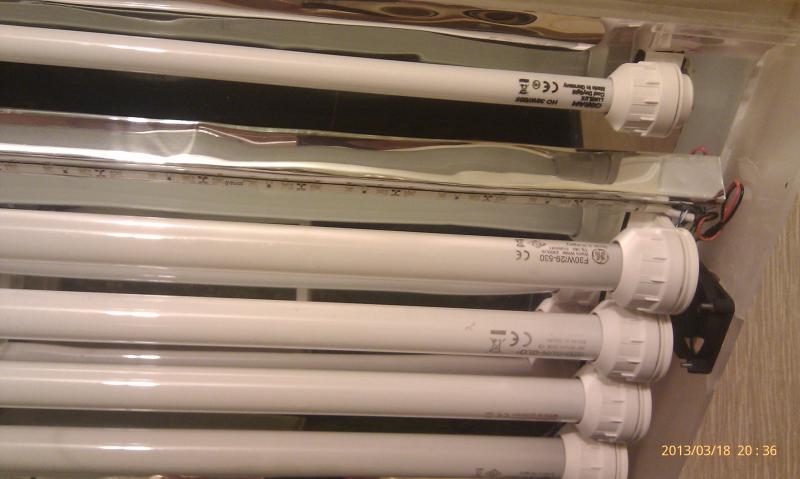

Корпус крышки изготовлен из оргстекла и полистирола (что было под рукой). Изучив темы с отражателями, понял, что готовые покупать дорого, нашел альтернативный вариант - купил панель 2 м реечного потолка полированный алюминий, как раз 4 отражателя получилось (самое сложное было им форму придать). Дальше монтаж проводов, разводка, распайка... В принципе все заработало сразу. Возился вечерами, после работы - на все ушло чуть меньше 2х месяцев.
Вот как-то так.

ArtuS · 25.03.2013, 22:41

Мда....!! Крышечка зачетная. С такой крышкой не она акву дополняет а аквас крышку)))) А как реализовали ночную подсветку??? Какую светодиодную ленту использовали?

Сан Саныч · 28.03.2013, 19:34

А подскажите пожалуйста номер мастер-китовского набора по ихнему каталогу? Заранее спасибо.

alrond · 31.03.2013, 20:36

ArtuS: светодиодная лента GAUSS влагозащищенная самая дешевая 190 р/метр.
у меня получается так: после основного светового дня, включается светодиодная подсветка (1 метр ленты наклеен на отражатель, как раз по всей длине крышки).
В качестве исполнительного устройства использованы реле с переключающими контактами: когда подается управляющий сигнал, срабатывает реле и включается лента, когда реле выключается, включается "луна" - сегмент светодиодной ленты из трех светодиодов, два из которых заклеены наглухо(чтоб не сильно светили).

Добавлено через 14 минут
Сан Саныч: набор NM8036 4х канальный микроконтроллер, исполнительные механизмы МР701 - 2 штуки, хотя можно и другие брать. Еще нужно будет для программирования контроллера переходник ВМ8050, в сети есть сервисные программы, которые позволяют с компьютера визуально управлять контроллером через этот переходник.
Но контроллер NM8036 я немного дорабатывал до 8и канального, а вообще он 12и канальный и все каналы реализуемы. Если подробно заинтересует, поделюсь всем материалом, который нарыл в интернете по этому контроллеру и ссылки, которые подали идею создания моей крышки.

Acvaconcept · 01.04.2013, 00:16

Я подумал что это радио. (( А оказалась крышка. ). Шучу. Классная работа. Так держать.

Віталік Туз · 01.04.2013, 00:22

Цитата:

Допис від Acvaconcept

Я подумал что это радио. (( А оказалась крышка. )

ги ги )

alrond · 01.04.2013, 09:21

а чо б рыбасам с музычки не потащиться...

Lost · 10.04.2013, 13:29

Первая реакция на фото - это не банка с крышкой, а тренажер-имитатор пуска баллистических ракет подводного базирования...

Крышка - зачет! А дно сифонить сама она когда будет?

alrond · 10.04.2013, 15:42

ну вот, началось... радио, тренажер ракет...
делал-то для души, под себя так сказать... чтобы максимально упростить все эти игры с электроприборами аквариумными, ну и чтоб надежность была: вдруг какой канал перестанет работать, вот на этот случай и кнопочки поканально. можно принудительно включить-отключить каждый канал в отдельности.
На счет сифонки дна не знаю, а вот СО2 подавать будет, думаю, скоро. Как раз сейчас комплект собираю.

Dani · 10.04.2013, 15:54

Не крышка, а загляденье.

alrond · 10.04.2013, 15:57

спасибо огромное

Zen · 03.04.2014, 12:39

какова высота крышки? удобно ли обслуживание аквариума?? каждый раз необходимо подымать массивную часть! при обслуживании аква остается без освещения?

alrond · 03.04.2014, 12:56

Цитата:

Допис від Zen

какова высота крышки? удобно ли обслуживание аквариума?? каждый раз необходимо подымать массивную часть! при обслуживании аква остается без освещения?

высота около 10 см
на одном из фото крышка в поднятом состоянии
да, при обслуживании, нужно поднимать всю крышку - особого труда это не составляет и при обслуживании не мешает (мне лично)
включаю принудительно (если не запрограммировано иное) лампу дальнюю от края, чтоб в глаза не светило, и все прекрасно видно и удобно.
