Китайские конструкторы САМПов

[Valery Iv]

Некоторое время назад один из наших коллег обратил наше внимание на два вида китайских конструкторов САМПов - DIY T-комплект и DIY HT-комплект. Посмотреть поставляемое оборудование можно по ссылкам
http://uawest.com/diy-t-kit.html - конструктор САМПа до 60л. ( не путайте с объемом аквариума );
http://uawest.com/ht-kit-diy.html - конструктор САМПа на 80-100литров ( также не путайте с объемом аквы).
Сергей Мацапура ( mazapura ) вложил свое время и силы для превращения одного из конструкторов в действующий САМП, а также сфотографировал сей процесс. Отчет со слов Мацапуры следует. Написан отчет не для спецов, а для любителей, но...не будем заострять на этом внимание. Привожу статью как есть, лишь уменьшив шрифт для общих фраз.
======
======
У каждой медали, как уверенно утверждает народная мудрость, есть две стороны. В контексте занятий аквариумистикой все мы понемногу (и во многом – поневоле) становимся специалистами широкого профиля, разбираясь в хитросплетениях биологической науки (относительно жизнедеятельности любимых рыбок, ухода за ними), в премудростях создания замкнутой экосистемы внутри аквариума. Занятие аквариумистикой трудно назвать обычным хобби –количество сил и средств, что потребляют тихие, на первый взгляд, рыбки, не поддается исчислению, зато дает моральную и психологическую разрядку в нашем бурно меняющемся мире. Аквариум – это мир в миниатюре, а все мы немножечко демиурги, только масштабы помельче. О тонкостях обустройства маленького живого уголка подводного царства мы сегодня и расскажем. Если аквариум у вас – сверхминиатюрный и не предполагает наполеоновского размаха, то описание, что последует ниже, вы можете смело пропускать. Ибо плодить сущности без насущной на то необходимости нет резона. Если же аквариум ваш размерами превышает 300 литров, настала пора задуматься об установке сампа. Sump, самп, технический аквариум – названия одной и той же совокупности деталей. Если говорить кратко, это своего рода биофильтр, собранный собственноручно. Народные кулибины умудряются собрать его из подручных материалов, используя впечатляющий иностранцев стиль «я его слепила из того, что было», мы же пойдем более простым путем, взяв на вооружение качественные китайские товары. К нам в руки попал DIY T-комплект. Сделай сам САМП до 60л – комплект оборудования, который содержит детали для сборки технического аквариума. Для начала, давайте попробуем разобраться периодически поглядывая в инструкцию, как же все это работает и зачем оно нужно.
Скорее всего, вы уже знаете о необходимости фильтрации воды, вливающиеся в аквариум и о ее основных критериях оценки. В общих чертах, аквариумисты находятся в двойственном положении – абсолютно чистая вода, сиречь, дистиллят – это медленное самоубийство для рыбок (очень даже ценных, не только эстетически). Потому фильтр, очищающий воду от продуктов жизнедеятельности водного царства, добавляющий в него различные полезные для рыб вещества и для растений – бактерии и прочую не видимую невооруженным взглядом живность, это продукт первой необходимости. Именно этим самп и занимается. Кроме того, в процессе настройки идеальной экосистемы аквариума оказывается, что стеклянная емкость чрезмерно перенасыщена разного рода устройствами. Все безумное на взгляд неискушенного обывателя нагромождение пенников, фильтров, помп (можно в единственном числе) убирается из глаз долой (из сердца вон) и помещается в укромное местечко (тот самый самп, он же техаквариум). Еще одна причина использовать самп для биофильтрации и организации правильной жизни в аквариуме – цена. Внешние фильтры, как правило, не выделяются из своего подмножества низкой ценой. А такой вот рукотворный элемент всей системы поможет и снизить затраты, и оборудовать чистый для обозрения аквариум сравнительно небольшими усилиями. К слову, большинство «морских» аквариумов в обязательном порядке оборудуется сампом, пресноводные тоже не должны быть лишены этого блага, так как польза перевешивает трудозатраты.

Итак, предназначение понятно. Открыв коробку с посылкой, непосвященный в сакральное таинство сборки сампа индивидуум неизбежно растеряется. Инструкция на китайском языке, ввиду своей лаконичности, не прибавит понимания, даже если в совершенстве владеете столь запутанным языком. Скорее, наоборот. Поэтому мы берем на себя смелость рассказать обо всем по-русски. Как и любая другая сборка конструктора (вне зависимости от возраста человека, озадаченного его соединением в единое целое), наша начнется с подготовки основного плацдарма для работы. Понятное дело, фундаментом всего будет другая стеклянная емкость. Вы можете взять готовый аквариум магазинного образца (до 60 л), а можете купить и обрезать стекло в любой стекольной мастерской вашего города. Это недорого, но займет пару часов вашего времени.

Схему «выкройки» стекла вы видите внизу на рис1

Размеры будущего сампа выражены в следующих цифрах: 60х32х43 см. Согласно рекомендациям стандарта DIN32622 для изготовления можно использовать стекло толщиной 4 мм.

Размеры-выкройка поэлементно, в свою очередь, выглядят так:
600х320 - 1шт, дно
600х430 - 2шт, фронт+бек
310х430 - 2шт, боковые
310х260 - 1шт, первая перегородка
310х310 - 1шт, вторая перегородка
310х280 - 1шт, третья перегородка
310х330 - 1шт, четвёртая перегородка
20х150 - 10шт, рёбрышки
550х310 - 1шт, накрывное стекло
550х20 - 2шт, полочки для накрывного стекла.

Визуальное представление схемы показано на картинке 2 ниже

Если вы все еще намерены собрать самп своими руками, рекомендуем поискать в закромах еще и силиконовый клей для поклейки аквариумов DenBraven, монтажный пистолет, малярную ленту, 4 наждачных круга и небольшую дрель. Что-то удастся одолжить у соседа, что-то наверняка найдется и так, рис3

Продолжение описания в первых постах темы.
======
======
Обзор навесных фильтров- http://www.aquaforum.ua/showthread.php?t=186604

[Valery Iv]

Аквариум технический обычно располагают там, где его не будут видеть случайные посетители – не стоит раскрывать секрет чистоты в аквариуме тем, кто не сможет по достоинству оценить ваши усилия. Позитивным моментом такого размещения является равнодушие к изяществу внешнего вида стеклянной емкости сампа. Проще говоря, если в процессе сборки у вас останутся какие-то потеки клея, но изделие получится надежным и герметичным, неказистость внешности тут не играет никакой роли. После сборки первой части конструкции у вас должно получиться как на рис4
Как видите, некоторые части расположены чуточку под углом – так делается для уменьшения шума. Вода, стекающая по стенкам из секции в секцию почти что по принципу шлюзов, будет делать это тише, чем если бы все перегородки стояли строго перпендикулярно. Шум водопада дома развлекает только в первые 2-3 дня, а после становится источником раздражения. Потому, во избежание гневных комментариев к данному тексту, еще раз напоминаем о правильном размещении перегородок. Первая секция (в нашем регионе она же самая левая) предназначена для механической очистки воды. В нее нужно положить синтепон, мочалки, губки (при этом выбирайте разнопористые варианты, чтобы отсек забивался медленнее и чистить его приходилось реже).

Пример наполнителя вы видите на рис5, как и способ его компоновки в отсеке. Но дело это сугубо личное.

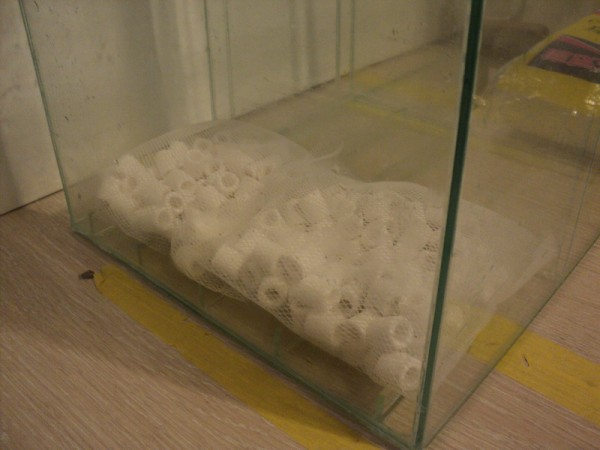

Мы выбрали мелкопористые мочалки, керамические кольца и синтапон, все это широко доступно в магазине. В нижний слой первого отсека укладываем керамические кольца (как видите на рис6, прямо в мелкой сетке)

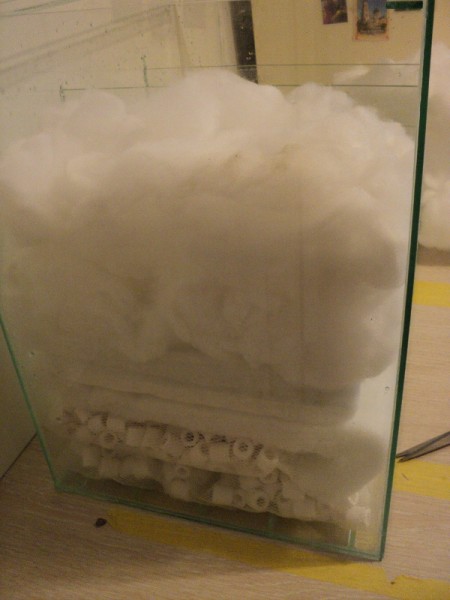

Поверх него располагается синтапон, отечественный либо китайский, не играет роли ( рис7 )
Отсек заполнен почти доверху. Приступаем ко второму этапу. Второй отсек, как правило, заполняется чем-то, что имеет пористую структуру и не влияет на жесткость воды. Таким материалом может выступать керамзит, лава или же, как в нашем случае, мочалки, как наиболее доступный вариант ( рис8 )

Ниже рисунки 4-7,8.

[Valery Iv]

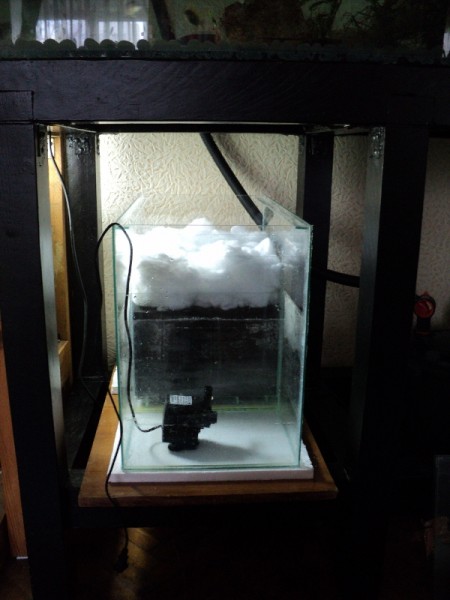

Обратите внимание, между первым, вторым и третьим отсеком есть небольшой промежуток, он должен остаться девственно пустым. Третий отсек, самый крупный по размеру, займет помпа мощностью 2200 л/ч (или сравнимая по характеристикам, что у вас имеется в распоряжении). Предварительно подготовленный САМП можно поставить под аквариум. Вот таким вот, к примеру, образом как на рис9
Предварительная разведка боем закончена. Переходим к наиболее ответственной задаче, сборке самого сампа. Аккуратно разложенные детали выглядят как на рис10
Возьмите водозаборную трубку ( рис11 )
Присоедините ее к прозрачной трубке ( рис12 )
Следующим присоедините колено так, как на фото13
Следом за ней выберите из коллекции трубку с выходом в сторону. Получится должно нечто вроде этого - рис14
Теперь выбирайте самое крупное нагромождение деталей, это основной агрегат сампа - рис15

Ниже фото 9-15

[Valery Iv]

Обращаем ваше самое пристальное внимание на поплавок – его устанавливайте со всей тщательностью, будто он хрустальный. Он должен быть аккуратно примонтирован, чтобы обеспечивать герметичность соединения. Присмотритесь ближе на рис16

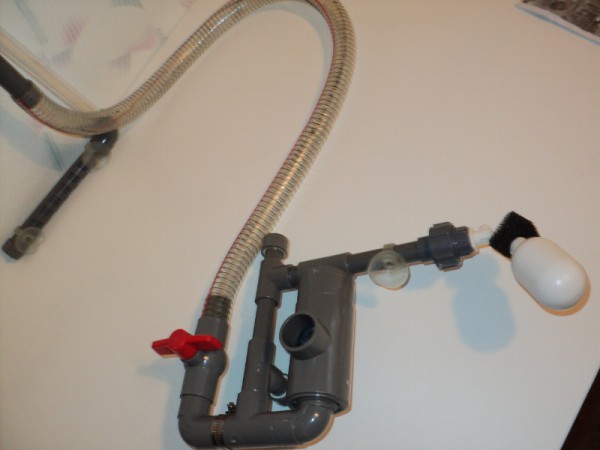

К конструкции добавился шланг. Пока без уплотнителей - рис17

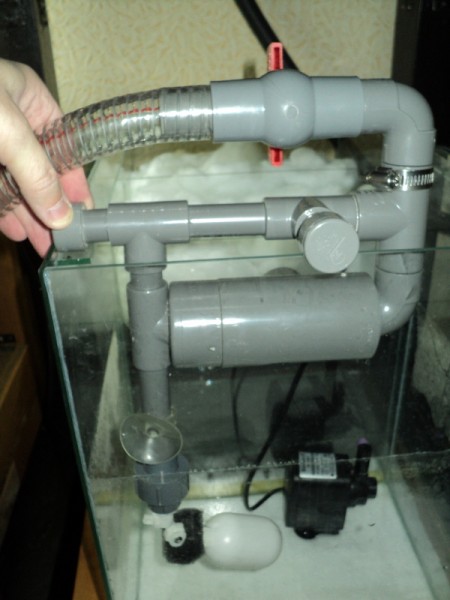

Вот так итоговая сборка выглядит внутри технического аквариума рис18

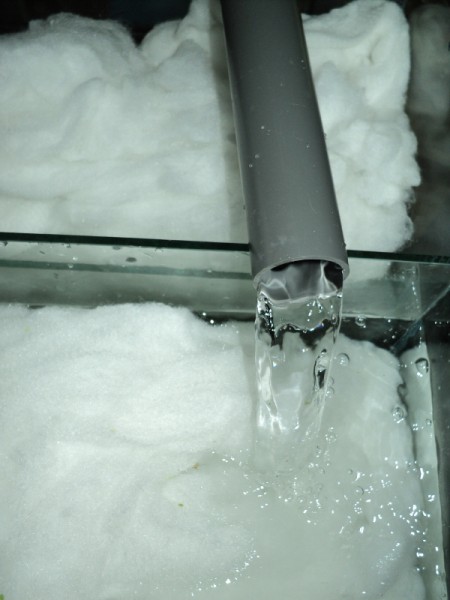

Последней к симфонии технического совершенства присоединяется сливная труба. Видите, куда она ведет? - рис19
Самп вольготно возлежит на стенках технического аквариума. Это нормально - фото20

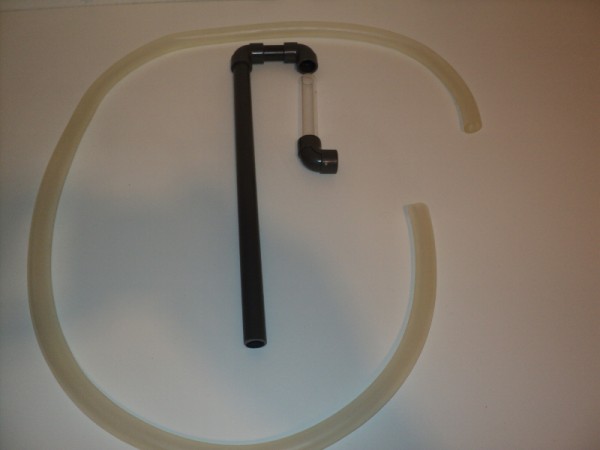

Теперь последние штрихи портрета внешнего биофильтра. Перед собой вы видите, научно выражаясь, запчасти для водоотводной группы. По ним вода и поступает в основной аквариум, создавая комфортный микроклимат вашим молчаливым любимцам - фото21

Ниже фото 16-21

[Valery Iv]

Трубка опускается в воду аквариума. Видите дырочку в прозрачной ее части? Разместите трубку так, чтобы она всегда была над водой, в отличие от выходного отверстия. Небольшая по размеру, она предохранит от «кражи» воды техническим аквариумом, если помпа вдруг умолкнет – то ли по причине утраты энергоснабжения, то ли от безвременной кончины электронной начинки. В любом случае, миграция воды обратно при помощи этой самой дырочки остановится - рис22

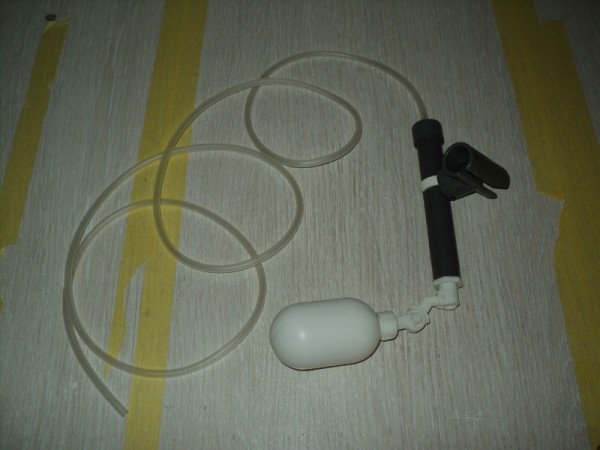

Верхняя и нижняя части соединяются для спуска воздуха, для этого нам пригодится трубочка и еще один поплавок - рис23
Вот трубочка соединяется с верхом - фото24
А дальше вы видите ее путешествие книзу. Заметили, где стоит второй поплавок? - фото25

Ниже фото 22-25

[Valery Iv]

Теперь осталось совсем чуть-чуть. Краник в нижней части перекрывается, после чего нужно откачать воздух из трубочки, присоединенной к нижней части. Открывайте кран. Из трубочки потечет вода. - фото26
Как только воды будет достаточно, сработает поплавок. Установите исходящую часть - фото27

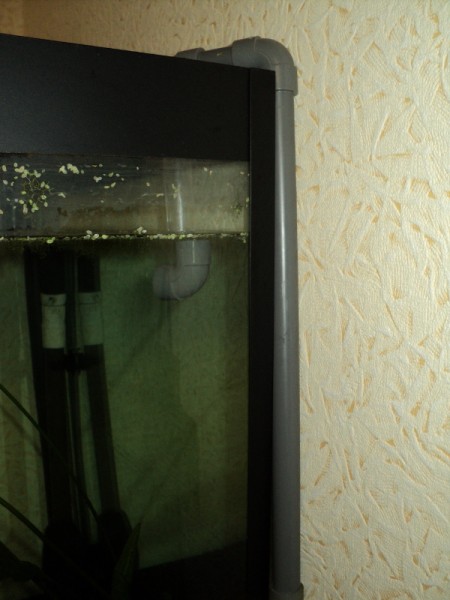

Запустите ее в аквариум - фото28
Поздравляем, конструктор САМП собран, осталось лишь включить помпу и наслаждаться хорошо проделанной работой! - фото29

Пока свежесозданная конструкция спокойно продолжает работу, пройдемся по преимуществам и недостаткам сампа. За счет технического аквариума повышается общее количество воды в системе, что положительно сказывается на ее качестве и устойчивости всей экосистемы в целом. Вода из аквариума с рыбами забирается в технический, потому на поверхности «донора» не образуется вредная для самочуствия рыб и эстетического равновесия владельца аквариума бактериальная пленка. Которая, кстати, еще и пахнуть иногда умудряется. Да и мусора, как такового, после внедрения сампа будет гораздо меньше. Летом самп хорошо предохраняет аквариум и его обитателей от жарких дней – температура воды снижается на два градуса, в сравнении с системами без сампа. Мощным преимуществом является страховка от случайных и непреднамеренных ошибок. Скажем, если владелец аквариума, по воле случая, переусердствует с осмотической водой или разного рода полезными добавками, то биофильтр (а бактерии появятся в пористом субстрате появятся через недели три), а также круговорот воды облегчит участь рыбок, поневоле принимающих участие в эксперименте. Иными словами, жизни и здоровью дорогостоящих и во всех смыслах драгоценных питомцев будет меньше угроз вследствие человеческого фактора. Если аквариум небольшой и в нем наблюдается временный демографический взрыв (иначе говоря, перенаселение по примеру КНР), то фактически удвоенный объем родительского и технического аквариума спасут ситуацию, дав отсрочку массового геноцида по причине отсутствия в воде питательных веществ и перенасыщенности продуктами жизнедеятельности обитателей. Как уже говорилось в разделе о сборке устройства, у основного аквариума поубавится всяких излишеств, что сделает его внешний вид лучше.

Недостатки сампа укладываются в два замечания. Первое – нужно отыскать место для еще технического аквариума, что не во все случаях получается решить «с наскока». Если есть соответствующая тумба, где скрытый биофильтр можно будет разместить снизу под аквариумом, то и это возражение снимается. Второй недостаток – необходимость собрать самп вручную. Однако сравнив затраты на приобретение качественного внешнего фильтра и оценив преимущества, вы наверняка согласитесь – Париж стоит мессы, игра – свеч, а самп – приобретения!

[chelovek_73]

Valery Iv, я так розумію, що в комплекті йде все окрім скла і помпи? І це чудо звідки приходить?

[Valery Iv]

Допис від chelovek_73

Valery Iv, я так розумію, що в комплекті йде все окрім скла і помпи? І це чудо звідки приходить?

Приходят конструкторы САМПов с внутрикитайского рынка. Мы привезли для экспериментов 5 комплектов. Есть две комплектации - для САМПа до 60литров и для техаквариума на 80-100литров.
Первый комплект успешно запустил недели три назад Сергей Мацапура. У него уже должны быть впечатления не только по запуску, но и по эксплуатации. Если будут интерес и вопросы, то Сергей с удовольствием на них ответит.

[chelovek_73]

Valery Iv, я поняв. А в комплект що входить? Цікавить голова входить чи потрібно докупляти самому? Ціна в принципі така, що голова по суті має бути в комплекті...

[Эдд]

Допис від Valery Iv

Приходят конструкторы САМПов с внутрикитайского рынка. Мы привезли для экспериментов 5 комплектов. Есть две комплектации - для САМПа до 60литров и для техаквариума на 80-100литров.
Первый комплект успешно запустил недели три назад Сергей Мацапура. У него уже должны быть впечатления не только по запуску, но и по эксплуатации. Если будут интерес и вопросы, то Сергей с удовольствием на них ответит.

эти конструкции идут по литражу? на большие объемы аквариумов от 1000литров они подходят? как рассчитать какого объема должен быть самп? и какой объем заборной трубы?Интересная тема.

[Valery Iv]

Помпы, стекла и наполнителей нет в комплекте.
Цена не накрученная - меньший комплект стоит в Китае 250юань ( примерно 330 грн.), плюс доставка, плюс интерес магазина - получается 500грн.

[chelovek_73]

Та я не про накрутку. Це все зрозуміло. дякую. Подумаю я про покупку. Тим більше, що помпи лишні є, а тут такий конструктор... Класні речі на тому сайті є і не тільки акваріумні! Дякую!

[Сержант]

Не очень понятно как устроена водозаборная трубка из аквариума в самп? Где забор воды со дна или с поверхности? В китайских инструкциях(на схеме) нарисован забор со дна ...

[Сержант]

Сейчас более внимательно посмотрел рисунок в инструкции к сампу и убедился что забор воды происходит со дна аквариума,но хотелось бы посмотреть фото расположения заборника в аквариуме...и если можно поподробнее расскажите как устроен перелив!

[Эдд]

Оффтоп

вопрос тоже интересует забора воды
