Незамерзающая полынья для пруда

[VladPowers]

Добрых суток.

В прошлую осень от нечегонеделанья решил сделать на свой 16 кубовый прудик незамерзающую полынью. Чтобы не выстуживать и так холодную воду было решено нагнетать туда теплый воздух. Сначала думал поставить компрессор в подвале но это предложение было отвергнуто из-за большой протяженности воздушной линии и не очень удобной снегоочистки отмостки дома. И вот пришла мысля соорудить волшебную коробочку.

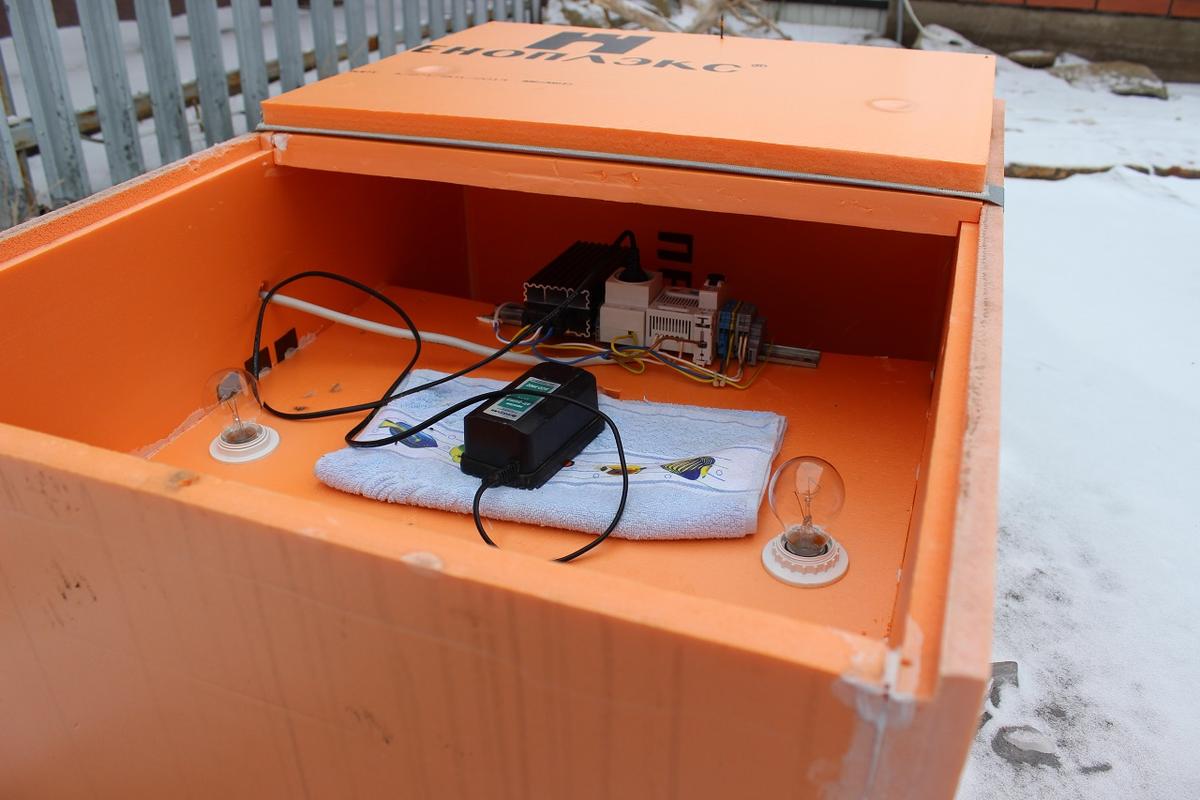

Корпус сделан из экструдированного пенополистирола 30мм. Длина 90см, ширина 60см и высота 60см. Внутри установлен радиатор на 0,2кВт + 2 лампы накаливания по 0,095кВт. Это из нагревательных элементов. Управляющая электроника в виде термореле, которая включает нагревательную часть при температуре +10С и выключает при +20С. Ну у всей силовой части есть еще автоматический выключатель. Заземление в обязательном порядке + официальная запитка через диффавтомат. Ну и оставшейся аппарат — компрессор с производительностью 250л/ч. Сейчас подключен постоянно, но планирую его сделать в работе только при диапозане температур от +10С да +20С. Правда есть думы насчет целесообразности включения/выключения постоянных.

Фото делалось когда было мало снега, потом все замело и автоматика для поддержания температуры почти не включается. Конструкция получилась герметичной, что хорошо и тут же плохо. Хорошо то что хорошо держит тепло и не часто включает обогрев, плохо то что оказывается через это единственное отверстие вода под давлением льда прет к оборудованию. Пришлось делать дренажное отверстие, которое замерзает. Есть уже идеи про обогреваемый дренаж Хотя потом лед набрал окончательную толщину и вода успокоилась.

[v2005v]

VladPowers, Спасибо за своевременное размещение темы !!!
На мой взгляд , много лишнего , но важен результат !

[VladPowers]

Допис від v2005v

На мой взгляд , много лишнего

Что если не секрет?

[v2005v]

VladPowers, Я в свое время делал просто коробок с дырочкой в верхнем углу , внутри стоял маленький ребристый компрессор и лампочка . Компрессор сам хорошо греется и нагревает пространство, в дырочку поступает свежий воздух , так происходит газообмен , в котором весь смысл аэрации в зимний период , вывести газы из воды ...

[vaserman]

То, что конструкция получилась герметичной, скорее плохо, чем хорошо. Компрессор нагнетает в пруд воздух, уже бывший в употреблении, а следовательно с низким содержанием кислорода. Забор воздуха нужен снаружи. Электронику из волшебной коробочки неплохо бы убрать в другую коробочку, желательно IP65, и расположить ее отдельно. Внутри волшебной оставить только датчик термостата и питание для компрессора и обогревателя. А для поглощения вибрации от компрессора вместо полотенца лучше подойдет поролон, хотя... Тогда не будет рыбок...

[v2005v]

vaserman, вибрация это ерунда ))) резиновые ножки решают этот вопрос .

[VladPowers]

Допис від v2005v

[B]вибрация это ерунда ))) резиновые ножки решают этот вопрос .

Нифига не решают Плотность больно большая у ЭППС. Подпрыгивает все равно, зараза

[v2005v]

VladPowers, У меня знакомый подвешивал к крышке , от лени , что бы полочку не делать , но оказалось это был хороший вариант .
Только обязательно нужно хорошо закреплять конструкцию , февральские ветры могут перевернуть ...

[VladPowers]

v2005v, у меня снизу сделана по периметру полочка, как подводное крыло, оборудование см на 20 притапливает ящик и он никуда не девается. Потом уже с начала ноября ящик лед держит крепко.

[v2005v]

VladPowers, многие ждут пока станет лёд , и уже устанавливает на лед конструкцию .

[VladPowers]

Спасибо за советы, переделаю конструкцию. Если честно, про обедненную смесь почему-то даже ни разу не подумал. Но обошлось без потерь в ту зиму.

[vaserman]

Давайте посчитаем, как быстро остывает вода при аэрации холодным воздухом.
Исходные справочные данные:
Теплоемкость воды 4200 Дж/кгК
Теплоемкость воздуха 1000 Дж/кгК
Плотность воды 1000 кг/м3
Плотность воздуха 1,4 кг/м3 (при -20°С)
Допустим, что температура нагнетаемого воздуха -20 °С, а производительность компрессора 250 л/ч. Температура воды в 10-ти кубовом пруду 5°С. Воздух в нашем случае легче воды в ~700 раз. Даже при идеальном теплообмене, для того, чтобы охладить 10 кубов воды на один градус, необходимо:
10×4,2×700/25=1176 м3 воздуха.
Компрессору придется проработать 1176/0,25/24=196 дней.
А если учесть, что теплообмен идет без теплообменника, и его эффективность в лучшем случае будет где-то на уровне 10%, 196 дней следует умножить на 10.

[v2005v]

vaserman, только нужно учесть тот факт , что подавая в воду воздух с температурой -20 , на распылителе образуется лёд , который тоже легче воды ! И все это дело всплывет и лунка замёрзнет ))))

[vaserman]

Допис від v2005v

vaserman, только нужно учесть тот факт , что подавая в воду воздух с температурой -20 , на распылителе образуется лёд , который тоже легче воды ! И все это дело всплывет и лунка замёрзнет ))))

Для борьбы с обмерзанием распылителя могу предложить на выбор:

• Распылитель можно подключить гофрой из нержавейки, к примеру- http://www.gofraflex.com.ua/gofra-water/8.html , и холодный воздух по дороге к нему успеет прогреться.
• Питание компрессора сделать через таймер, который несколько раз в сутки будет его отключать, чтобы образовавшийся на распылителе лед оттаял.

А что касается лунки, ее по любому необходимо утеплить. Коробка из пенополистирола самое оно.
