DIY Помпа (атман) для пенника.

[Nox]

Всем привет!

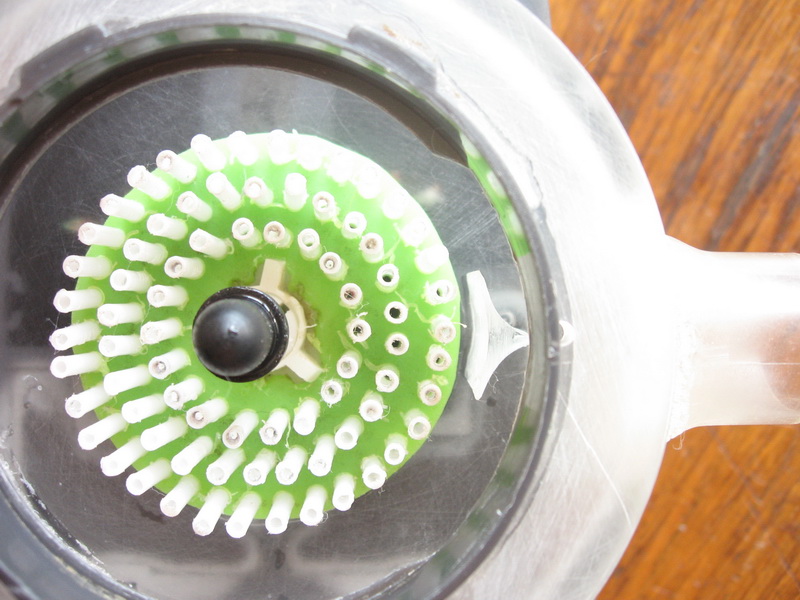

Представляю на суд мореманов переделанную голову Атман 3500л/ч 71Вт (золотая середина).
Для переделки понадобилось, 25мм кусок 90мм трубы и кусочек листового акрила, всё остальное из головы Атман.
Ротаметр у меня РМ-2, поплавок зашкаливает, поэтому немного прижал пальцем забор воздуха, чтоб сфотать поплавок, фотка работы ротаметра делал в пресной воде, в морской воде показания увеличиваются на 20-25%, поэтому расход воздуха беру из максимальной работы ротаметра 700л/ч.
Также были переделаны вся линейка Аманов РН, от 1100л/ч до 5000л/ч, заметил одну закономерность - 3500л/ч это предел, 4000л/ч и 5000л/ч затягивают меньше воздуха, как не крути.
При распиле помп понравилась у китайцев одна заморочка, они к обмотке статора крепят термореле, пришлось одну разобрать.
Позже появится энкомат, поиграюсь с ним.

[Nox]

Ещё пару фоток, атман 45Вт 2500л/ч в работе.

[Fedor256]

Интересно получилось.
Понравилось что камера приклеена к помпе, а доступ внутрь через крышечку.
И из китайской помпы можно сделать неплохую вещь, так держать.

ЗЫ Пошел думал об игольчатом колесе.

[Nox]

Fedor256,
Дима мы поговорили позавчера, вот что получилось, думаю что для атмана неплохо.
На одной модельке атмана 1100л/ч был сделан стопор от старта в ненужную сторону как в стримах сан-сан, работает не плохо, жаль поставил помпу на пенник в магазин, сфоткать не успел.

Batik,
Вы хотите его использовать в пресной воде? Зачем?

[Batik]

Nox, чтоб подмены меньше делать...

[Александр Логинов]

Допис від Nox

Fedor256,
Дима мы поговорили позавчера, вот что получилось, думаю что для атмана неплохо.
На одной модельке атмана 1100л/ч был сделан стопор от старта в ненужную сторону как в стримах сан-сан, работает не плохо, жаль поставил помпу на пенник в магазин, сфоткать не успел.

Batik,
Вы хотите его использовать в пресной воде? Зачем?

В пресняк тоже ставят скиммеры, как правило в каркнтинные системы, один раз делал
http://aquaforum.kiev.ua/showpost.php?p=267474&postcount=62

[Batik]

а в пресной воде пробовали включать? получается мелкий пузырь?

[Александр Логинов]

Допис від Nox

Всем привет!
Представляю на суд мореманов переделанную голову Атман 3500л/ч 71Вт (золотая середина).
Для переделки понадобилось, 25мм кусок 90мм трубы и кусочек листового акрила, всё остальное из головы Атман.
Ротаметр у меня РМ-2, поплавок зашкаливает, поэтому немного прижал пальцем забор воздуха, чтоб сфотать поплавок, фотка работы ротаметра делал в пресной воде, в морской воде показания увеличиваются на 20-25%, поэтому расход воздуха беру из максимальной работы ротаметра 700л/ч.
Также были переделаны вся линейка Аманов, от 1100л/ч до 5000л/ч, заметил одну закономерность - 3500л/ч это предел, 4000л/ч и 5000л/ч затягивают меньше воздуха, как не крути.
При распиле помп понравилась у китайцев одна заморочка, они к обмотке статора крепят термореле, пришлось одну разобрать.
Позже появится энкомат, поиграюсь с ним.

Вот это я понимаю, нормальный отчет о проделаной работе, вопросов нет- все ясно(не то что у некторых, один туман)

На счет как измерить если зашкаливает-
Измеряешь расход на меньшей помпе и делаешь дырочку в шланге на входе так чтоб показания уменьшились в 2 раза
С этой же дырочкой измеряешь большую и умножаешь на два

[Nox]

Допис від Александр Логинов

На счет как измерить если зашкаливает-
Измеряешь расход на меньшей помпе и делаешь дырочку в шланге на входе так чтоб показания уменьшились в 2 раза
С этой же дырочкой измеряешь большую и умножаешь на два

Сделал как говорил, просверлил дырочку, измерял на слабой помпе, поигрался с диаметром отверстия , итог - затягивает 990л/ч в пресной воде, неплохо.
В морской воде расход воздуха 1100л/ч.

[Александр Логинов]

Допис від Nox

Сделал как говорил, просверлил дырочку, измерял на слабой помпе, поигрался с деаметром отверстия , итог - затягивает 990л/ч в пресной воде, неплохо.
В морской воде расход воздуха 1100л/ч.

Небольшая поправка-
Если хочешь узнать сколько помпа будет тянуть воздуха конкретно в твоем скиммере, надо погрузить помпу в воду на глубину равную расстоянию от уровня воды в скиммере до инжектора

на снимке помпа почти у поверхности воды, если она будет глубже, воздуха тянуть будет меньше

[Nox]

Согласен, чем ниже, тем меньше, любая пампа будет так вести себя.
У меня в сампе, отсек для пенника уровень воды 250мм, на снимке тот же уровень, смысл городить в сампе уровень в полметра.
И помпы стараюсь ставить как можно выше, особенно обмотку статора вытаскиваю наружу, чтоб меньше грела воду.

[Александр Логинов]

Допис від Nox

Согласен, чем ниже, тем меньше, любая пампа будет так вести себя.
У меня в сампе, отсек для пенника уровень воды 250мм, на снимке тот же уровень, смысл городить в сампе уровень в полметра.

Уровень воды в сампе тут не причем
Я говорил об уровне воды в скиммере, именно он определяет параметры и он всегда больше уровня в сампе

[Nox]

Ок, попробуем сверлить дырочки в шланге.

[Александр Логинов]

Допис від Nox

Всем привет!
Представляю на суд мореманов переделанную голову Атман 3500л/ч 71Вт (золотая середина).

В целом производительность неплохая
У меня АМ на мохнатке давал: 2500, 38вт- 400л/ч;
3500,65вт - 700-750л/ч
Соотношение воздух - мощьность примерно совпадает
Лагуна конечно получше результаты дает 80вт -1800л/ч но и стоит дороже...

А как ты оцениваешь надежность твоей конструкции????

[Nox]

Помпа Лагуна в проекте уже заложена, как будет за что купить, обязательно возьму 80Вт.
Надёжность в каком смысле?
Если смотреть в техническом и электрическом плане то на 5 -, точно такая помпа (самая первая) уже в работе месяц, просто эта последняя и можно её представить на форуме.
