Продам комплектующие для сборки светодиодных светильников любителям мастерить своими руками.
ПРОФИЛИ АЛЮМИНИЕВЫЕ
Продажа профиля в размер Заказчика возможна при заказе с фурнитурой.
Профиль АН-110. Производство Украина. Ширина 110 мм высота 17,8 мм. Стоимость 600 грн/метр.
Заглушки под профили
Заглушки под профиль АН-110. Черный акрил 3 мм. Вариант под контроллер SenturioN и вариант под провод d=5 мм. 90 грн/компл
Заглушки тип 3373/1 на профиль БПО-3373 - материал литой акрил 3 мм, цвет черный. Комплект из двух штук (см фото) - 80 грн. (1 комплект)
Заглушки тип 3372-3 на профиль БПО3373 зеркальные Материал акрил 3 мм. Комплект - 90 грн
Защитное стекло
Стекло защитное под профиль АН-110. 2 мм акрир. Стоимость 100 грн/м.
Крепежные саморезы
Крепеж заглушки ан110-у - винт 2,2 мм с потайной головкой - 25 коп/шт.
Ножки для светильников
Ножки для профиля Ан-110:
проволока 4 мм, основание пвх черный - на стекло до 12 мм. Длина выдвижной части 10см. Высота 8 см. Стоимость комплекта 160 грн.
Держатели покровного стекла
Комплект держателей покровного стекла - 4 шт. Материал акрил -2.5 мм. Рассчитаны для установки на прямые углы аквариума со стеклом 3-6 мм. Стоимость 50 грн.
Подвесы для светильников
Подвесы для светильников с регулируемой высотой - 150 грн/компл. В наличии более 20 шт.
Комплектация: верхний зажим 2 шт; нижний цанговый зажим 2 шт; трос в силиконе с наконечником (1,2 м) 2 шт Нагрузка на один подвес 12 кг
Кабель многожильный 6х0.22 в ПВХ изоляции цвет черный - 15 грн/м Подходит для светильников на базе контроллеров.
Количество ограничено!

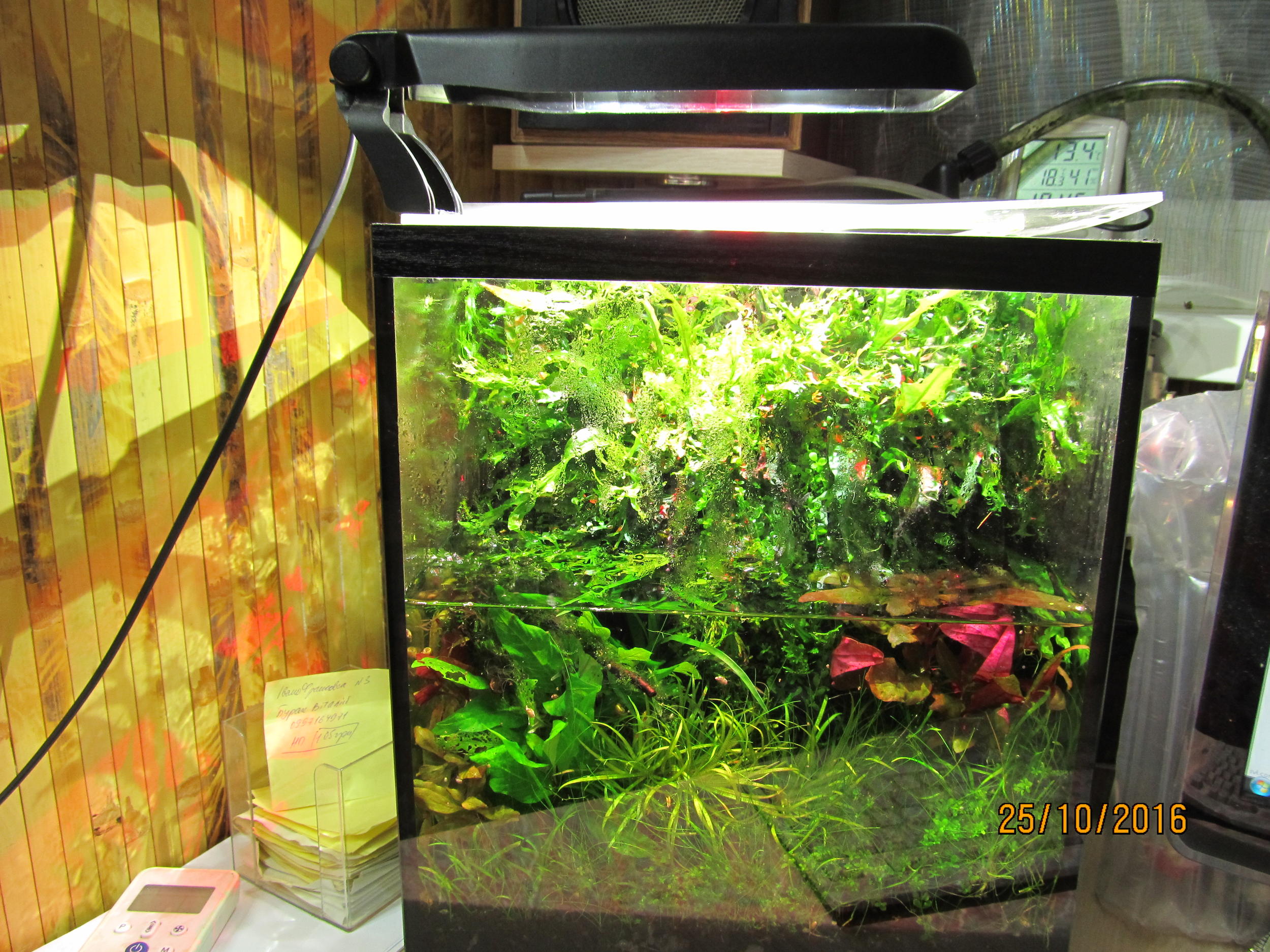

Обсуждение с фото и видео готовых светильников можно посмотреть в моих темах на форумах "Аквафанат", на моей странице "В контакте"
http://vk.com/id21425561 и здесь в данной теме, а также узнать впечатления у форумчан Андрей ХТЗ_123, 78lesha, Георг, владимир456, Wetalik, Kove, Алан Юсупов и др.
Контроллеры
Контроллер SenturioN. Стоимость 60уе.
Функции контроллера:
1. 6 каналов регулирования ШИМ с предустановленными драйверами под их управлением
2. Возможность управления по каналу Bluetooth либо по шнуру USB с помощью внешней программы под ОС Windows или Андроид.
3. 4 предустановленные режимы работы с кнопки на панели контроллера (как пример 1 режим - яркость всех каналов 10%, 2 режим - тоже но 100%, 3 режим - работа в ночном режиме (синие диоды яркость 4 %), 4 режим - заданный пользователем по суточному графику)
4. Контроль системы охлаждения профиля (при наличии) - датчиком температуры профиля. Температура отображается в меню программы. Регулировка скорости вращения вентиляторов идет по заданному графику пользователем.
5. Два таймера с секундным отсчетом времени. Изначально они проектировались под отключение системы подачи СО2 (э/м клапан) и работу с системой дозирования удобрений. Можно подключить любое другое устройство 220 В питание (компрессор, автокормушка, система автодолива).
6. Кнопка отключения питания внешнего фильтра на панели контроллера. Промежуток времени отключения задается пользователем. Эта функция нужна при кормлении рыб - если работает автокормушка, либо при кормлении сухим кормом.
7. 10 различных вариантов спектра свечения записываемых в память контроллера.
8. Сохранение настроек при отключении питания.
9. Безопасное напряжение питания -24 В.
Размер контроллера 55*46 мм. Разьем подключения шнура Micro usb.
Комплектуется драйверами и платой реле - в стоимость не включены.
Контроллером комплектуются светильники серии FullSpectrum
Светодиоды сверх яркие фирм Osram, Cree, Lumis
Белые диоды:
Osram Oslon 80 (корпус 3030) LUW CR7P-LSLU-HPHR-1 (ССT 6500K, 80 CRI 180 лм/Вт, 405 лм на токе 1 А, макс. ток 1 А) - 1,2 уе
CREE XTEAWT-0-1C0-S50-FB (корпус 3535) (CCT 6500 К, 70 CRI, 172-180 lm, 2.75-3.0 V @350mA,85°C / 1500 mA max)- 1 уе
Цветные диоды:
Osram сквайр (3030) 660 нм (3 поколение) -1,2 уе
Cree XPG3 (RoyalBlue) (350 мА - 2,866В, поток 35 лм, 1500 мА - 3,096 В) длина волны - 445-455 нм на звезде – 1,2 уе
Сree XPEBRD-L1-R20 (Red) - красный, длина волны 630 нм - 1.0 уе
Cree XPEBBL-L1-B40 (Blue) длина волны - 470-475 нм (макс ток 1 А, световой поток 700 мА- 74 лм, 1000 мА- 96 лм) - 1,1 уе
Lumis L35C-49511C1A-LXVV (Сyan) длина волны 490 нм (макс ток 1 А, световой поток 700 мА- 165 лм) -1 уе
Lumis L35U-40511C2A-LGVV (UV ) 405-407 нм (макс ток 1 А) - 1.4 уе
Светодиодные линейки фирмы Samsung на светодиодах Samsung серии LM301В CRI-80
Спектр 6500 К длина 430 мм (кол-во диодов 18 шт) – яркость 1750 лм при токе на линейку 450 мА - 5,7 уе
Спектр 4000 К длина 430 мм (кол-во диодов 18 шт) - яркость 1650 лм при токе 450 мА - 5,5 уе
Максимальный ток на линейку 1000 мА.
Линейки можно разрезать на отрезки длиной 150 мм. При этом соединять последовательно соблюдая питающий ток не выше 200 мА.
Светодиоды сверх яркие фирмы Lumis
L35U-39011C2A-390-UV (bin B6 1300 мВ 500 мА, макс ток-700 мА) (390 nm) - 2 уе
L35U-39011C2A-410-UV (bin G1 1300 мВ 500 мА, макс ток-700 мА) (410 nm) - 1.8 уе
Возможны поставки диодов других серий под заказ.
Новинки
Диод Lumis L35U4011 (Violet) длина волны 420...425 нм( 900-1000 мвт@350 мА, 1А макс ток). Стоимость 1.2 уе.
Сборка на 10 диодов - (6 канальная) для травника - стоимость 12,8 уе. Набор диодов (белые Сree XTE -6 шт, цветные Cree XPE2 470 нм -1 шт, Сree 630 нм -1 шт, Lumis 490 нм -1 шт, PK2N-3LPE-ASD - 1 шт). Потребление на токах 1 А -белые, 700 мА цветные (макс) - 27 Вт. Световой поток - 2545 лм, поток PPF 38 мкмоль/c.
Последние исследования специалистов Осрам в области светотехники для растений на базе LED - советую ознакомится при подборе светодиодов и создании полноспектральных светильников. Файл в PDF, язык английский.
ДРАЙВЕРЫ
Драйверы для светодиодов фирмы MEAN WELL (Тайвань)
APC-12-700 (ток 700 мА, мощность 12 Вт) - 8 уе
APC- 16-700 (ток 700 мА, мощность 16 Вт) - 8 уе
APC-25-700 (ток 700 мА, мощность -25 Вт) – 10 уе
APC-35-700 (ток 700 мА, мощность - 35 Вт) - 12 уе
APC – 16-350 (ток 350 мА, мощность 16 Вт) – 8 уе
APC – 35-350 (ток 350 мА, мощность 35 Вт) – 15 уе
LPC-100-700 (700 мА, 70-143 В, мощность 100 Вт) - 29 уе
LPC-150-700 (700 мА, 107-215 В, мощность 150 Вт) - 38 уе -
позволяет подключать около 66 диодов 3 Вт !
Драйверы для больших светильников с регулировкой тока серия HLG
HLG-60H-C700 (350-700 мА, 50-100 В) на 30 диодов 3 Вт - 38 уе
HLG-80H-C700 (350-700 мА, 64-129 В)на 40 диодов 3 Вт- 45 уe
HLG-120-C700 (350-700 мА, 107-214 В) на 65 диодов - 59 уe
HLG-120-C1050 (525-1050 мА, 72-143 В) - 59 уе
Управляемые драйверы для светильников с плавной регулировкой яркости
LDD-700H
от 1 до 14 светодиодов с ШИМ управлением тока на частоте 100Гц-1кГц - 6,5$
LDD-1000H
от 1 до 14 светодиодов с ШИМ управлением тока на частоте 100Гц-1кГц - 7$
LDH 45A-700 питание от 9 до 18 В DC . Ток 700 мА. Данные драйверы позволяют использовать аккумуляторы 12 В или блоки питания ПК для питания светильников на LED.
от 5 до 21 светодиода с ШИМ управлением тока на частоте 100Гц-1кГц – 13 уе
LDH 45A-1050 питание от 9 до 18 В DC . Ток 1050 мА.
от 10 до 15 светодиодов с ШИМ управлением тока на частоте 100Гц-1кГц – 13,5 уе
Драйверы для светодиодов фирмы EaglRise.
ELP040C0350LX (ток 350 мА, мощность 40 Вт) - 17 уе
ELP040C0700LX (ток 700 мА, 40-60 В, мощность 40 Вт) - 17 уе
ЕLР060C0700LХ (ток 700 мА, до 86 В, мощность 60 Вт) - 19 уе
В источниках питания предусмотрена самовосстанавливающаяся защита от перегрева, от перегрузок и короткого замыкания.
БЛОКИ ПИТАНИЯ
Блоки питания Mean Wel для питания управляемых драйверов:
LRS-50-48 (48 В, 1,1 А - мощность 52 Вт) - 15 уе
NES-75-48 (48 В, 1,6 А) - 20,5 уе
RS-100-48 (48 В, 2,3 А) - 24,5 уe
NES-100-48 (48 В, 2,3 А) - 22 ye
LRS 100-48 (48 В, 2.3 А) – 23 уе
RS-150-48 (24 В, 6,5 А) - 27 уе
NES-200-48 (48 В, 4,4 А) - 38 уе
LRS-200-48 (48 В, 5,9 А) - 36 уе
LRS-350-48 (48 В, 7,3 А) - 40 уе
Также возможен заказ другой продукции фирмы MeanWell, по запросу можно получить подробный прайс лист.
Услуги:
Порезка профиля в размер Заказчика - 10 грн. Порезка защитного стекла – 5 грн.
Фрезеровка в алюминиевом профиле отверстий под вентиляторы и корпуса контроллеров – от 180 грн (в зависимости от сложности и времени обработки).
Услуги по проектированию крепежа светильников в крышки или изготовление нестандартных ножек для светильников рассчитывается в каждом случае индивидуально, для расчета просьба отправлять чертежи в CorelDraw версии 11 и ниже или AutoCad версии 2005 или фото на электронную почту
abc_is@mail.ru.

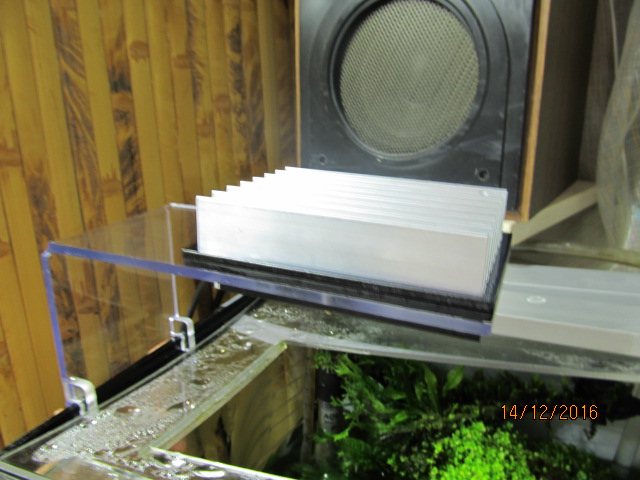

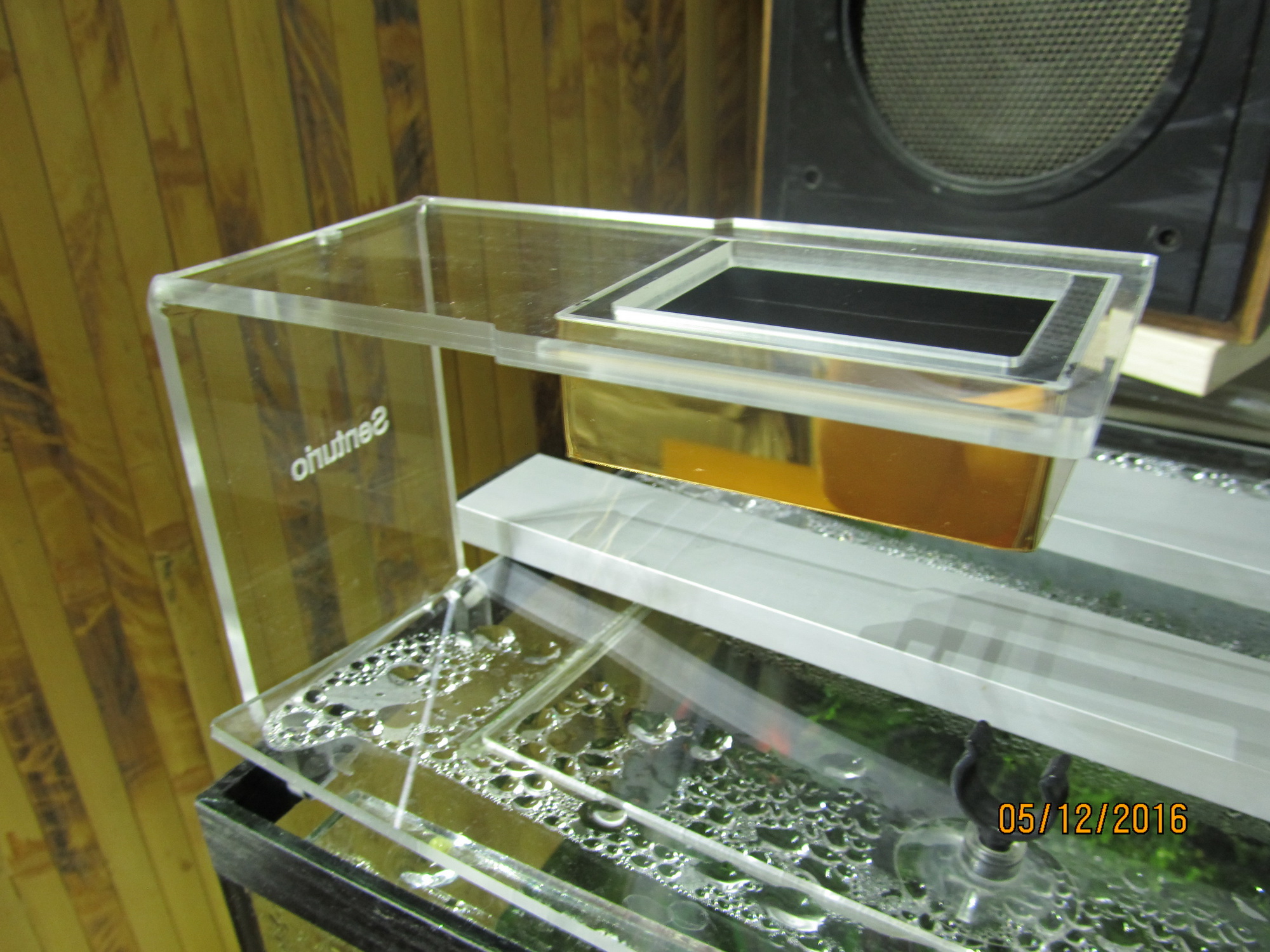

Пример выполнения корпуса под светильник для моря на LED матрицах на фото ниже - чертежи корректировали по ходу сборки тестовых образцов 2 раза но итогом заказчик остался доволен. Описание данного светильника можно посмотреть тут
http://www.aquaforum.ua/showthread.p...36#post3102236.
Отправка возможна перевозчиками Укрпошта и Новая почта – понедельник, четверг.
Упаковка в картон для защиты от повреждений - 10 грн.
Оплата на карту Приватбанка по курсу на момент заказа.
Доставка заказов по Харькову и области – 7 грн/км в рабочее время с 10.00 до 18.00.
Контактный телефон – 0632525251. Skype – senturio3. Viber 0632525251
