Реактор СО2 за 5 мин. - 100% результат!

[Design]

Понимаю что много подобных тем, но выложу свою идею реактора - может кому-то пригодиться!
Пробовал я и распылять,(через фильтр, насадки), пробывал и колокол - но не эфективность, не эстетика меня не устраивала,(ну не нравятся мне в акве бутылочки, коробочки и т.д.)
И вот придумал я весьма бюджетный и красивый реактор!
Фото использую с нета, так-как все сделал за 5 мин. поздно вечером.
Конструкция такая
1) За основу берём бытовой термометр, снимаем верхнюю и нижнюю пласмаски и вытягиваем внутренность - нам нужна стеклянная колба! (осторожно, если там ртуть)
Также можно применить поилку для птиц, удобней квадратной формы, сверху просверлить отверстие для подачи СО2


2) Берем шприц 5 мл. вытягиваем клапан и обрезаем держатель, с боку шприца сверлим отверстие для шланга



3)На шприц одеваем уплотнительное кольцо (используют в сантехнике)


4) Шприц с кольцом вставляем в трубку (кольцо нужно для плотного стыка ис стеклянной трубкой).
5)В другой конец трубки вставляем пористую губку для фильтра

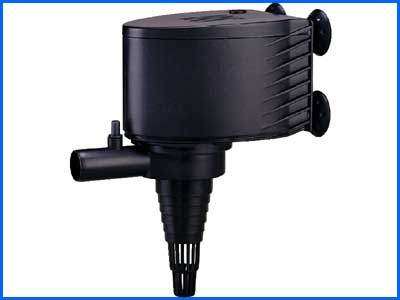

Самое дорогое, это помпа которая будет подавать поток воды, (можно использовать самый дешевый китайский фильтр)


Схема соединения выглядет так.


Вся конструкция ципляеться на присоски и в воде практически не видно, так-как корпус - стекло.
Принцип работы:
Надеюсь понятно по рис. но вкратце - в колбу поступает СО2, туде-же поток воды с помпы, получается каламбур пузырьков внутри, идет 100% растворения СО2, и уже насыщенная газом вода поступает в воду для наших растений.
Результат сразу видно - растения начали пузырят, индикатор на СО2 показывает зеленый цвет.
Кстати дроб-чекер тоже халявный,(на форуме не рас обговаривался)



Более модернизирована констукция, не нужен шприц и т. д. Поилка просто одеваеться на помпу (просверлить отверстие) и сверху подаеться СО2 (сверлим отверстие)


Также для такой системы нужно использовать обратный клапан, а еще удобней счетчик пузырьков!
Рецепт для приготовления браги!
Надеюсь, кому-то пригодиться идея.
Будут вопросы, пишите!!!
Удачи!

[Аполинария]

спасибо
см.подпись

[pimass]

Допис від Аполинария

см.подпись

Вы видно не из тех, что приятно радует )))

[Аполинария]

пробую вставить видео:

[Design]

Аполинария, МОЛОДЕЦ!!!
У Вас золотые руки!
Спасибо, что сделали фото и видео отчет!
Маленькое предложение!
Шприц сделать немного короче и самое главное - шланг который идет от фильтра в шприц нужно вставить таким образом, чтоб поток воды был направлен в низ, а не в стенку шприца. Тогда пузырьки будут в самой стеклянной трубке лучше перемешиваться и лучше растворяться!!!
Еще рас СПАСИБО!!!

[chack]

Аполинария, спасибо.
По ходу такой длины и не нужно?

[Design]

Допис від Bahmut

Только я не понял, зачем вообще колба от термометра? Можно просто взять шприц, и не обрезать. В крайнем случаи взять шприц по крупнее . Получится-же то-же самое И не нужны никакие колбы, прокладки

Bahmut, понимаю, что может и проще, НО;
1) стеклянна трубка будет побольше, чем самый большой шприц продаваемый в аптеке!
2) стекло в акве практически не видно!
3) мы ведь садим растения, делаем композицыю, подбираем красивых рыбок, делаем дизайн своего аквариума - и тут у нас колпачки, пластиковые бутылки, шприцы , для меня это мало совместимые вещи с дизайном. Если делать КРАСИВО, то уже во всем!!!
Вывод;
Данный девайс практически не видно в акве,(у меня висит на задней стенке, за растениями вообще не видно), а результат 100% растворяемость СО2 - за что мы так боримся!!!
Это мое ИМХО, сори за длинные мысли!

[Аполинария]

Спасибо всем за поправки, буду обрезать шприц и перенаправлю шланг в низ, а не в стенку. Спасибо за коррекцию. Но мне кажется что многовато губки поролоновой, может ее по меньше сделать, она у меня мелко пористая???

[Design]

Допис від Аполинария

Но мне кажется что многовато губки поролоновой, может ее по меньше сделать, она у меня мелко пористая???

Аполинария, да правильно!
Губку нужно сделать меньше, хватит 1 см. толщиной.
Я сейчас вообще губку убрал, так как газ вытесняет воду неуспевая растворяться, поскольку трубка длинновата - полет нормальный!!!
P.S. Попробуйте без губки!

[afniko]

Почитал этот пост и сам себе подумал, а чего это я веточку рябины положил на дно в грунт если у меня внешний фильтр и самодельная флейта. Вот сегодня взял и запихнул веточку рябины в флейту - получилось где-то по середине, а конец через который засовывал СО2 уплотнил полоской поролона. Не скажу что СО2 растворяется полностью, есть небольшие пузырьки с выхода флейты (я к стати ее направил не параллельно поверхности воды, а под углом в глубину).

[Design]

Вот как реактор работает у меня!!!

[chack]

Design, сфоткайте свой реактор собранным? Пасибки. А на видео ничего не видно. Трава кругом.

[Design]

Допис від chack

А на видео ничего не видно. Трава кругом

Пытался показать сам принцып работы растворения СО2!
А то что трава кругом, значить работает реактор то на 100%

[Design]

Допис від chack

сфоткайте свой реактор собранным

постараюсь вечером сфоткать!

[qwerty1]

Сделала нечто подобное, взяла маленький фильтр, шприц, в качестве соединения использовала пипетку. Но столкнулась с проблемой выталкивания губки потоком воды, а самое главное то, что вода пошла через шланг в бутыль с брагой. Сразу скажу, что брага стоит уже четыре недели, давление слабое, но выходит, что сей девайс чреват наводнением?

[malexmen]

А у меня, пока бражка,вот так:

Перейдем на баллоны, будем делать по другому.

Аполинария, молодец!
Система понравилась, буду бодяжить что-то подобное.
