Старий 04.12.2008, 09:46
Еще раз о реакторах СО2.

Аватар для Starcomputer
Бан за нарушения

Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780


сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
Starcomputer Starcomputer поза форумом 04.12.2008, 09:46
Рейтинг: (8 голосов - 4,75 средняя оценка)

Реакторы СО2 из колб бытовых фильтров известны хорошо, и ничего нового я не скажу, просто собрав 5-й реактор по одной и той-же технологии, решил поделиться опытом
Исходные материалы:
1. Колба с резьбой 3/4" (любая) - 1 шт.
2. Кусок металлопластиковой трубы Ф32 мм и длиной равной длине всей колбы с крышкой - 1 шт (далее "труба").
3. Два перехода с металла на металлопластик диаметром:
- 3/4" на 1/2" для шлангов диаметром 16 мм (Tetra, Atman)
- 3/4" на 3/4" для шлангов диаметр 21 мм (Eheim) - 2 шт
4. Резиновый уплотнитель для вставки слива стиральной машины в канализацию - 1шт.
5. Кусок трубки от аэратора (далее "трубка")
6. Распылитель.
4. Жидкие гвозди (не на основе эмульсии) или силикон.
7. Обратный клапан.
8. Фум-лента.
Фото готового фильтра и комплектующих:

Эскиз конструкции:

Технологический процесс:
1. Вкручиваем в крышку колбы переходники.
2. В крышке сверху по центру (там как раз уже углубление есть) сверлим дырку 13 мм под клапан.
3. Обрезаем резиновую прокладку и надеваем на трубу 32.
4. Вставляем трубу на место (в колбу и в крышку). Крышка ес-но не закрутится т.к. труба длинная. Меряем получившийся зазор между колбой и крышкой и обрезаем трубу на эту величину + 2-3 мм.
5. В промежутке от 2-х до 5-ти см с помощью дрели и сверла 2 мм превращаем нижнюю часть трубы в сито.
6. Вклеиваем трубу в колбу. (сразу после нанесения клея завинчиваем крышку, чтобы труба стала на место и отцентровалась).
7. На клапан снизу одеваем силиконовую трубку от аэратора длиной, равной длине всего фильтра минус 5 см.
8. Вклеиваем клапан цианопаном.
9. Когда все высохнет, отвинчиваем крышку, обрезаем силиконовую трубку так, чтобы вставленный распылитель был чуть выше отверстий в трубе 32 мм.
10. Собираем реактор, проверяем под давлением водопровода, чтоб не тек.
ВНИМАНИЕ: Реактор нужно подключать ПРОТИВ направления стрелок, нарисованных на фильтре !!!
Все !!!
П.С. Забыл сказать
Между корпусом колбы и трубой насыпаем наполнитель: керамические кольца, или (что из опыта лучше) пластмассовые "биошары", все равно, на мой взгляд в них толка в фильтре никакого.
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]

Востаннє редагував Starcomputer: 25.03.2010 о 20:49..
Переглядів: 348761
Відповісти з цитуванням
Ці 119 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
-SANYA- (21.10.2010), 1scooter (12.06.2014), AlexNimnul (23.03.2011), AlexThunder (04.12.2008), alexv3 (27.12.2010), all_himik (04.12.2008), amo (21.03.2015), Andre (10.01.2009), Angi (02.03.2013), ankan_ii (03.03.2012), bambuk9 (04.05.2009), Barlogz (10.08.2010), BarmDS (21.01.2013), BETEP (09.06.2013), Bonsh (10.08.2009), Bsrg (25.09.2013), bumper (15.03.2013), Chans (04.06.2009), Che (25.08.2010), DEaD_MOPO3 (16.10.2011), Dima222 (15.07.2009), dimon78 (05.12.2012), DiSan (07.01.2009), Djek8 (28.09.2011), djulls (13.02.2009), Filter (23.02.2016), FireFox (18.10.2010), Fly (28.11.2010), Gariman (09.11.2012), GENATAR (30.04.2011), Gfhty (02.11.2010), guest (20.03.2009), gulkov (04.12.2008), Gutsik (16.06.2013), Holod (08.07.2010), igoritto (18.10.2010), ikhtiandr (04.12.2008), IstalkerI (15.10.2014), josam (22.10.2011), KHBneon (27.02.2011), Kristoff (19.08.2010), kronos (05.01.2014), KRustik (22.06.2017), kvn79 (14.04.2009), lesnik005 (28.03.2014), lorf74 (08.11.2010), Maksimiks (25.09.2009), MAXIunik (22.04.2013), MooN84 (24.04.2012), MVS79 (18.05.2014), nikservice (03.12.2012), o1k11 (03.02.2018), odyssey (25.08.2010), Olzhich (04.12.2008), omm (06.03.2009), pavelratush (24.09.2010), pawik (16.09.2013), Pelengator (10.11.2009), Petro_P (24.12.2010), pimass (04.09.2010), qwertas (28.08.2009), R.A.I.N.B.O.W (27.06.2014), Re@ctor (28.05.2009), romanchik (11.01.2013), Rse (21.08.2011), ruslikt (26.11.2011), Rusll (25.02.2020), ryuras (21.10.2010), sandu (18.07.2010), sania2 (19.11.2012), sash81 (10.01.2009), Schweps (30.03.2009), scream (17.03.2011), Sergey160481 (24.01.2018), sergo1973 (29.01.2017), serjik2000 (29.06.2009), Set (31.10.2010), shurulya (01.04.2009), slava10 (17.12.2012), SNEAKER (05.12.2008), solvi (07.12.2008), Tetraodon77 (17.12.2020), tixonok (11.02.2013), Tomtit (04.08.2010), Vadim Art (04.12.2008), Valera_Lvov (27.06.2011), valet1 (05.12.2010), VAM (01.02.2009), vanessa (04.12.2008), vik (04.12.2008), Viktorovi4 (08.11.2010), Vitaha (22.11.2009), VITALIY (12.03.2011), VKabanov (22.03.2009), vodek00 (25.02.2018), YTN77 (01.11.2009), YxYs (29.03.2011), zimba (30.08.2009), _XOXOL (01.01.2013), ~viktorman~ (16.01.2013), Аcc (10.09.2010), АКВАМАНЬЯК (01.06.2009), Александр Иванович (29.08.2010), Бeлый (23.01.2017), Бобик (04.12.2008), Брадяга_дорог (10.03.2013), Вадім (03.10.2010), виталик (04.12.2008), Владимир Р (31.01.2014), Евгений Д. (08.01.2014), Игорь МД (05.01.2009), Мамай (15.12.2010), олег zuk (30.06.2009), Олежище (20.11.2013), Руслан 71 (29.04.2012), Саша84 (27.10.2009), Старченко Андрей (02.02.2012), Чекист (05.05.2011), Штемп (01.05.2010)
Старий 19.11.2012, 12:23   #376
Живу я тут


Реєстрація: 21.09.2010
Звідки Ви: Житомирская обл.
Дописи: 5.368
сказав Дякую: 3.403
сказали Дякую 2.020 раз(и) в 1.170 повідомленні
Re: Еще раз о реакторах СО2. ===www.aquaforum.ua===

Цитата:
Допис від mennen Переглянути допис
Выше описывалось имено такое растворение.
я не знаю что описывается выше... Внимательно почитайте первое сообщение автора темы (последняя цитата PS.)
http://www.aquaforum.ua/showpost.php...53&postcount=1

У меня сделано также, идёт полное растворение газ, у меня даже внешник такой как у Вас.


Востаннє редагував sania2: 19.11.2012 о 12:40..
sania2 поза форумом   Відповісти з цитуванням
cказали "Дякую" sania2 за цей допис:
mennen (19.11.2012)
Старий 19.11.2012, 12:31   #377
Живу я тут


Аватар для mennen

Реєстрація: 18.04.2009
Звідки Ви: Kiev, poznyaki
Дописи: 1.345
сказав Дякую: 603
сказали Дякую 243 раз(и) в 199 повідомленні
Re: Еще раз о реакторах СО2. ===www.aquaforum.ua===

sania2, ОК. Какая трубка в диаметре должна быть? У Вас подача газа именно как в первом посте, трубка с распылителем. Могу ли я подавать газ как и подавал (на рисунке выше).

mennen поза форумом   Відповісти з цитуванням
cказали "Дякую" mennen за цей допис:
sania2 (19.11.2012)
Старий 19.11.2012, 12:45   #378
Живу я тут


Реєстрація: 21.09.2010
Звідки Ви: Житомирская обл.
Дописи: 5.368
сказав Дякую: 3.403
сказали Дякую 2.020 раз(и) в 1.170 повідомленні
Re: Еще раз о реакторах СО2. ===www.aquaforum.ua===

Тут в теме указана металлопластиковая водопроводная труба, лично я поставил кусок пластиковой канализационной трубы (вроде 32 мм.)
У меня сделано точно как указано в теме, трубка с распылителем, подача точно как Вы показали.

sania2 поза форумом   Відповісти з цитуванням
Старий 19.11.2012, 23:20   #379
Живу я тут


Реєстрація: 19.10.2012
Звідки Ви: Израиль.Ашдод
Дописи: 502
сказав Дякую: 136
сказали Дякую 253 раз(и) в 159 повідомленні
Re: Еще раз о реакторах СО2. ===www.aquaforum.ua===

Цитата:
Допис від sania2 Переглянути допис
я не знаю что описывается выше
По всей видимости моё описание.У меня Ф центральной трубки примерно 60-65мм ,зазор между стенками центральной трубки и стенками колбы фильтра примерно 7мм.Центральная трубка с сужением и расширением.Заполнена шарами.Распыления нет.Растворение полное при подаче 60 п в 10 сек.(максимум,что могу подсчитать) В самой колбе,по внешнему периметру центральной трубы шары ни чего не дадут,Пузарьки СО2 пройдут малый диаметр (32 мм) почти нерастворившись всю высоту 10 дюймов .Может быть у Вас первое время так выходят остатки воздуха?Спасибо.


Востаннє редагував Gariman: 19.11.2012 о 23:43..
Gariman поза форумом   Відповісти з цитуванням
Старий 20.11.2012, 00:27   #380
Живу я тут


Аватар для Fly

Реєстрація: 17.10.2005
Звідки Ви: Украина, Запорожье
Дописи: 3.608
сказав Дякую: 442
сказали Дякую 2.726 раз(и) в 1.235 повідомленні
Надіслати повідомлення для Fly на ICQ Надіслати повідомлення для Fly на Skype
Re: Еще раз о реакторах СО2. ===www.aquaforum.ua===

mennen, мягко говоря НЕ ПОНЯТНА причина не растворения.
у меня тоже е1500, тоже шарики, от фильтра до реактора ок 50см, до аквы еще ок 100см.
но не в сантиметрах дело. ибо 5пуз\сек хавает запросто. и выброс "газировки" начинается минимум минут через 5. Штатный режим 3-4 пуз\сек идет круглосуточно без выброса газа в акву.

надо копать глубже.
1) подключение колбы точно правильно сделано? ПРОТИВ стрелки на колбе????
2) Сколько времени прошло с момента запуска реактора? Бывают проблемы НА ПЕРВОМ ЭТАПЕ когда в акву выдувается нерастворяемый ВОЗДУХ что скопился в реакторе или воздух из фильтра после перезапуска. Ничего в этом плохого нет. Просто факт с которым нужно смириться. Если сильно грустно - постарайтесть выпустить воздух из системы. Занятие бессмысленное и бестолковое. Система сама справится за день\два\три\неделю.
3) точно 2 пуз\сек??? может подача больше?? проверить стоит
__________________
[COLOR="Blue"][B]Людям свойственно исправлять одни ошибки на другие.
Решение двух мировых проблем одним махом - скормить бездомных голодающим [/B][/COLOR]
[URL="http://www.aquaforum.ua/blog.php?u=1872"][COLOR="Purple"][B]Добро пожаловать в Дневник - мои предложения и обо мне[/B][/COLOR][/URL]

Fly поза форумом   Відповісти з цитуванням
Старий 20.11.2012, 10:52   #381
Живу я тут


Аватар для mennen

Реєстрація: 18.04.2009
Звідки Ви: Kiev, poznyaki
Дописи: 1.345
сказав Дякую: 603
сказали Дякую 243 раз(и) в 199 повідомленні
Re: Еще раз о реакторах СО2. ===www.aquaforum.ua===

Добрый день!
1. Подключение против стрелок на колбе, то есть вода спускается вниз через картридж с шарами, и выходит между картриджем и колбой. Картридж забит полностью, шарами.
2. В это воскресенье менял фитинги на пластиковые, потому с данного дня и начал работу реактор. После запуска фильтра, воздух спустил, перевернул колбу. Микро пузырьки выходят.
3. На фото видно что сверху встроен клапан через который подается СО2. Так как счетчика пузырьков нет, перед тем как надеть шланг на клапан проверил, 2 пуз в секунду со шланга перло.

В колбе слышан звук бульканья (либо газ не растворяется и накапливается либо воздух с фильтра). Подача круглосуточная.

Перед этим подача газа проходила через проточный атомайзер, после атомайзера шла колба, пузырьки газа выходили также как буто колбы с шарами и не было.

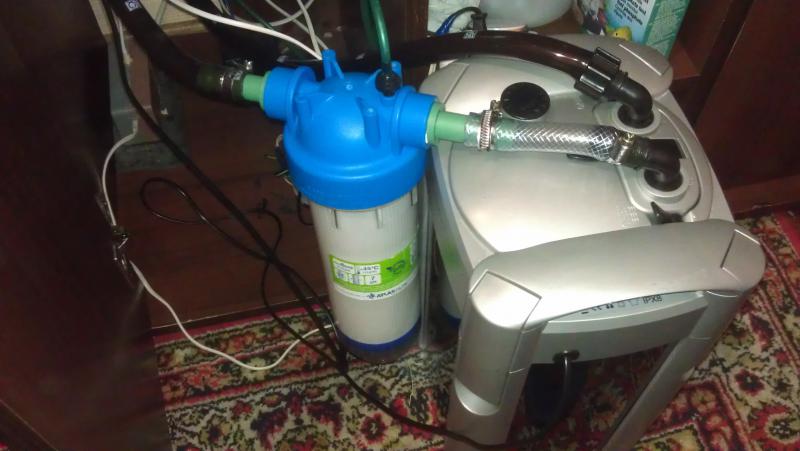

Фото прилагаю.
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  IMAG0354.jpg
Переглядів: 829
Розмір:  44,5 КБ
ID:	281015

mennen поза форумом   Відповісти з цитуванням
Старий 20.11.2012, 14:38   #382
Бан за нарушения


Реєстрація: 04.01.2009
Звідки Ви: Полтава
Дописи: 5.494
сказав Дякую: 6.242
сказали Дякую 5.758 раз(и) в 2.264 повідомленні
Надіслати повідомлення для sae74 на ICQ Надіслати повідомлення для sae74 на Skype
Re: Еще раз о реакторах СО2. ===www.aquaforum.ua===

Цитата:
Перед этим подача газа проходила через проточный атомайзер, после атомайзера шла колба, пузырьки газа выходили также как буто колбы с шарами и не было.
Та же история.
поставил после атомайзера колбу - "туман СО2" стал меньше но все равно сильно заметен.


__________________

sae74 поза форумом   Відповісти з цитуванням
Старий 20.11.2012, 15:59   #383
Живу я тут


Реєстрація: 19.10.2012
Звідки Ви: Израиль.Ашдод
Дописи: 502
сказав Дякую: 136
сказали Дякую 253 раз(и) в 159 повідомленні
Re: Еще раз о реакторах СО2. ===www.aquaforum.ua===

Вопрос,какой ф трубки,и ф шаров?У меня ф шаров 30мм,трубка подключена к маленькой трубке ф 16мм http://imageshack.us/photo/my-images...111215748.jpg/ ,внутренняя трубка висит,дно закрыто несколькими кусками нержавеющей проволоки,лишь бы шары не выпадали,на высоте 15 мм от дна стакана фильтра.Сама трубка сделана из графина и рюмки склееных "горячим" клеем http://img210.imageshack.us/img210/2...1121073304.jpg Спасибо.


Востаннє редагував Gariman: 21.11.2012 о 07:42..
Gariman поза форумом   Відповісти з цитуванням
Старий 20.12.2012, 21:02   #384
Живу я тут


Реєстрація: 19.10.2012
Звідки Ви: Израиль.Ашдод
Дописи: 502
сказав Дякую: 136
сказали Дякую 253 раз(и) в 159 повідомленні
Re: Еще раз о реакторах СО2. ===www.aquaforum.ua===

Ув. Форумчане!Сейчас заметил очень мелкие пузырьки газа в воде,типа туман,но возникают они в противоположной стороне от выхода растворенного СО2,в районе префильтра.Может это избытки кислорода,выделяемыми растениями?Подача очень маленькая 40п в минуту,температура 26.Утром, после 10 часов перерыва подачи газа(на ночь автоматика отключает), туман из пузырьков остается.Источник СО2 -генератор Юрия-TPV.Спасибо.


Востаннє редагував Gariman: 21.12.2012 о 07:23..
Gariman поза форумом   Відповісти з цитуванням
Старий 24.12.2012, 20:36   #385
Живу я тут


Реєстрація: 19.10.2012
Звідки Ви: Израиль.Ашдод
Дописи: 502
сказав Дякую: 136
сказали Дякую 253 раз(и) в 159 повідомленні
Re: Еще раз о реакторах СО2. ===www.aquaforum.ua===

Форумчане,ошибка!Это манка.Муть,пузирики-это цисты манки.Спасибо.

Gariman поза форумом   Відповісти з цитуванням
Старий 26.12.2012, 18:50   #386
Придивляюся


Реєстрація: 06.07.2012
Звідки Ви: Владимир
Дописи: 34
сказав Дякую: 2
сказали Дякую 7 раз(и) в 6 повідомленні
Re: Еще раз о реакторах СО2. ===www.aquaforum.ua===

Всем привет!

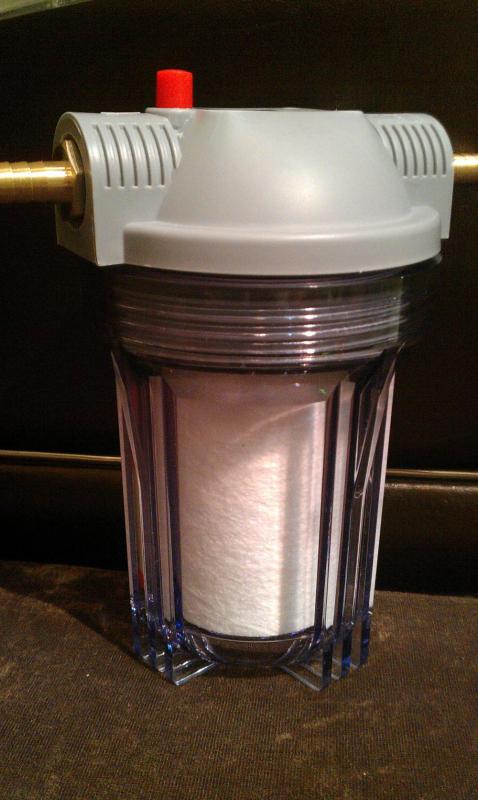

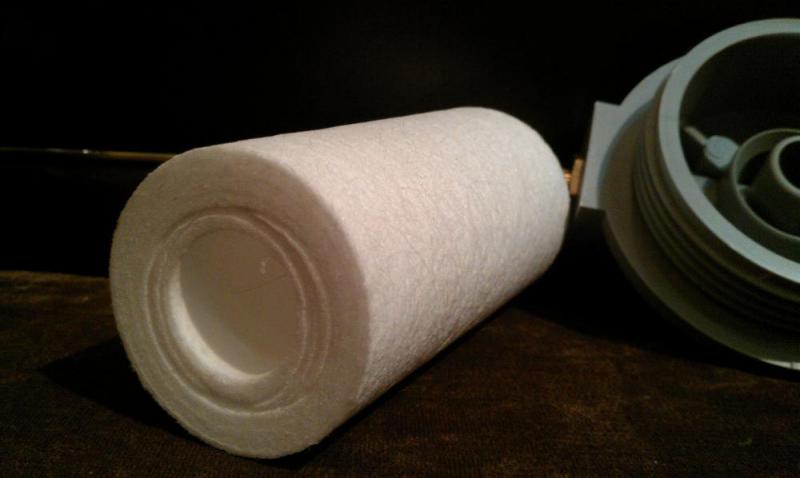

Прикупил вот такой фильтр, шел в комплекте с фильтрующим элементом. Вопрос: можно ли использовать это фильтр (отверстий мб в нем насверлить) вместо трубки?Заменит ли он биошары или они по любому нужны?
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  11111.jpg
Переглядів: 589
Розмір:  48,7 КБ
ID:	291825   Щоб збільшити малюнок, клацніть по ньому
Назва:  22222.jpg
Переглядів: 594
Розмір:  29,6 КБ
ID:	291826

Borgor поза форумом   Відповісти з цитуванням
Старий 26.12.2012, 19:23   #387
Бан за нарушения


Реєстрація: 04.01.2009
Звідки Ви: Полтава
Дописи: 5.494
сказав Дякую: 6.242
сказали Дякую 5.758 раз(и) в 2.264 повідомленні
Надіслати повідомлення для sae74 на ICQ Надіслати повідомлення для sae74 на Skype
Re: Еще раз о реакторах СО2. ===www.aquaforum.ua===

Borgor, когда то стоял на 200 литров такой. Не очень понравился.


__________________

sae74 поза форумом   Відповісти з цитуванням
Старий 26.12.2012, 20:18   #388
Придивляюся


Реєстрація: 06.07.2012
Звідки Ви: Владимир
Дописи: 34
сказав Дякую: 2
сказали Дякую 7 раз(и) в 6 повідомленні
Re: Еще раз о реакторах СО2. ===www.aquaforum.ua===

Цитата:
Допис від sae74 Переглянути допис
Borgor, когда то стоял на 200 литров такой. Не очень понравился.
именно с таким фильтром стоял или размер маловат? у меня тоже 200 литров

Borgor поза форумом   Відповісти з цитуванням
Старий 26.12.2012, 20:29   #389
Бан за нарушения


Реєстрація: 04.01.2009
Звідки Ви: Полтава
Дописи: 5.494
сказав Дякую: 6.242
сказали Дякую 5.758 раз(и) в 2.264 повідомленні
Надіслати повідомлення для sae74 на ICQ Надіслати повідомлення для sae74 на Skype
Re: Еще раз о реакторах СО2. ===www.aquaforum.ua===

Borgor, размер колбы маловат.


__________________

sae74 поза форумом   Відповісти з цитуванням
Старий 06.01.2013, 23:17   #390
Живу я тут


Аватар для kingmon

Реєстрація: 10.05.2012
Звідки Ви: Одесса
Дописи: 645
сказав Дякую: 422
сказали Дякую 526 раз(и) в 229 повідомленні
Надіслати повідомлення для kingmon на Skype
Re: Еще раз о ректорах СО2. ===www.aquaforum.ua===

Цитата:
Допис від Dima222 Переглянути допис
Немного преработал конструкцию.
Шланг с распылителем убрал, помоему он там вообще не нужен, убрал керамику, насверлил побольше дырок в трубке и намотал чулок, вот что получилось:


Незнаю как там с растворимостью, но ни один пузырёк теперь не вырывается, пузырь колбасится как ему и положено не вылетая за пределы чулка, растения тутже ответили благодарностью:
Щитолостнику беголаваму даже СО2 подавать не надо для того что-б он пузырился, - когда ему все подходит он начинает пузыриться просто от яркого света.

kingmon поза форумом   Відповісти з цитуванням
