Простой акваконтроллер ARDUINO

[AlexVOK]

Аква контроллер ARDUINO.
(Обратите внимание на доработанный вариант от форумчан. Ссылка внизу!)
( ПродолжениеПростой акваконтроллер ARDUINO v.2 (LED море))

(ГОТОВЫЕ КОНТРОЛЛЕРЫ НЕ ПРОДАЮ)

Решил ознакомиться я с ARDUINO, за одно порадовать своих рыбасей.
Сделать им(себе) доп удобства за минимальную цену и с минимальным напрягом по времени.
На eBay заказал.
Контроллер
Arduino PRO Mini ATMEGA328P 5V 16M (16MHZ) + CP2102 модуль + кабель = полный комплект для программирования - US $3.18

Часы реального времени
I2C RTC DS1307 AT24C32 Real Time Clock Module for Arduino + Батарейка US $1.15
Индикатор 84*48 LCD Module White backlight adapter PCB for Nokia 5110 Arduino US $1.83
Влагозащищенный цифровой датчик температуры
DS18b20 Waterproof Temperature Sensors (5м нормального кабеля) US $3.7

В качестве блока питания зарядка от iPhon там же за 1 бакс.

Еще немного мелочи типа симисторов и опторазвязки для силовой части.

Что вышло в итоге.
Аква контроллер с энергонезависимыми часами реального времени.
Графический экран с регулировкой яркости подсветки и контрастности.
Управление 13-ю нагрузками.
Куча таймеров, ограничил по 25 на канал (памяти хватит на 500).
Поддержка режима «кормление» - отключается фильтр на 20 мин.
Цифровой термометр и управление нагревателем и охладителем(в моем случае кулер).

Органы управления
1 кнопка отмена
2 кнопка вверх
3 кнопка вниз
4 кнопка ОК

Нагрузки
D10 куллер (С регулировкой оборотов)
D11 ЛЕД (Восход/закат)
А0 1W (термометр)
D12 Фильтр
D13 Нагреватель
D1 СО2
D0 Компрессор
А1 Свет1
А2 Свет2
А3 УДО Микро
А4 УДО Макро
А5 УДО Железо
А6 Управление БП
Себестоимость контроллера чуть больше 10 баксов.

На картинке силовая часть в виде готового релейного модуля (такие есть и на 8 каналов - цена около 8 баксов), я использовал свою плату силовой части - схема и печатка во вложении(плату изготавливал по ЛУТ технологии).
Все проверено - работает.

Все комплектующие покупались на ибей и цены ориентировочные доставке везде БЕСПЛАТНАЯ.

ВАЖНО.
соединять ардуино и часы проводниками минимальной длинны !!!

Варианты скетча:

MIHS, скетч с измененными буквами.

Одна из лучших реализаций от форумчан

burnashev https://www.aquaforum.ua/showpost.ph...postcount=1221

Ant0ny https://www.aquaforum.ua/showpost.ph...postcount=1224

[asdff]

pimass,
Спасибо. Специально перед пайкой элементов не лудил плату (отверстия делал впритык, а жидкого олова жалко - экономлю под smd). так что лужение, смывка флюса и покрытие лаком еще впереди :-)

[Dima 111]

Добрый вечер пытаюсь прошить ардуино в первый раз при прошивке выдает ,, ошибка компиляции программы,,

[mikhail.glushko]

Допис від Dima 111

Добрый вечер пытаюсь прошить ардуино в первый раз при прошивке выдает ,, ошибка компиляции программы,,

Переписал библиотеки, пробую скомпилировать скетч, - выдает:
C:\Program Files\Arduino\libraries\LCD5110\DefaultFonts.c:12: 14: error: variable 'SmallFont' must be const in order to be put into read-only section by means of '__attribute__((progmem))'
fontdatatype SmallFont[] PROGMEM =
^
C:\Program Files\Arduino\libraries\LCD5110\DefaultFonts.c:117 :14: error: variable 'BigNumbers' must be const in order to be put into read-only section by means of '__attribute__((progmem))'
fontdatatype BigNumbers[] PROGMEM =
^
Ошибка компиляции.

Подскажите где копать?

[AlexNT]

Допис від mikhail.glushko

Переписал библиотеки, пробую скомпилировать скетч, - выдает:
C:\Program Files\Arduino\libraries\LCD5110\DefaultFonts.c:12: 14: error: variable 'SmallFont' must be const in order to be put into read-only section by means of '__attribute__((progmem))'
fontdatatype SmallFont[] PROGMEM =

Вариант 1 - Использовать для компиляции Arduino IDE версии 1.0.6 или что-то около того.
Если не путаю, то с версии 1.5.7 поменяли компилятор gcc и если хочется использовать версии IDE выше этой то:
Вариант 2 - В библиотеке LCD5110 в файле DefaultFonts.c строчки вида
fontdatatype SmallFont[] PROGMEM =
поменять на
fontdatatype const SmallFont[] PROGMEM =

Аналогично для других шрифтов (их там пару штук)

[AlexNT]

Только что сообразил... Может было бы более корректно в том-же файле просто поменять
#if defined(__AVR__)
#include <avr/pgmspace.h>
#define fontdatatype uint8_t
на
#if defined(__AVR__)
#include <avr/pgmspace.h>
#define fontdatatype uint8_t const

но так не проверял

[mikhail.glushko]

Допис від AlexNT

Вариант 1 - Использовать для компиляции Arduino IDE версии 1.0.6 или что-то около того.
Если не путаю, то с версии 1.5.7 поменяли компилятор gcc и если хочется использовать версии IDE выше этой то:
Вариант 2 - В библиотеке LCD5110 в файле DefaultFonts.c строчки вида
fontdatatype SmallFont[] PROGMEM =
поменять на
fontdatatype const SmallFont[] PROGMEM =

Аналогично для других шрифтов (их там пару штук)

Прописал const и все пошло "как дети в школу".

[mikhail.glushko]

Есть вопрос по Real Time Clock Модуль с батарейкой (DS1307), вроде такой как у вас на схеме. Чем отличается подключение с того боку что вы сделали от противоположного?

P.S. Я изначально заюзал те контакты что возле контактов датчика температуры и все работало нормально. Пробую вашу схему (+ мое подключение) - и мне выдает вместо времени какой то бред вида 25:85, ггг.

Спасибо.

[pimass]

Допис від asdff

а жидкого олова жалко - экономлю под smd

Это да.... Дорогое удовольствие, я сам юзаю сплав Розе, отлично выходит и времени занимает минут 10.
Вроде не плохо выходит.

[Вячеслав Сергеев]

Допис від asdff

AlexVOK, спасибо за проделанную работу!!!
1. Собрал, работает. с силовой частью непонятки: на дисплее "Light ON" - реле отключено (по идее на пин 0) и наоборот.И так по всем пункта (кормление-реле включается). (Блок реле на фото) Как можно поправить?
2. ШИМ LED еще не пробовал (хотя драйвер собран и на КА7500 по резистору работает)

Выкладываю фотки (кто то просил)

Красиво, а печатку не жалко?

[kolljj]

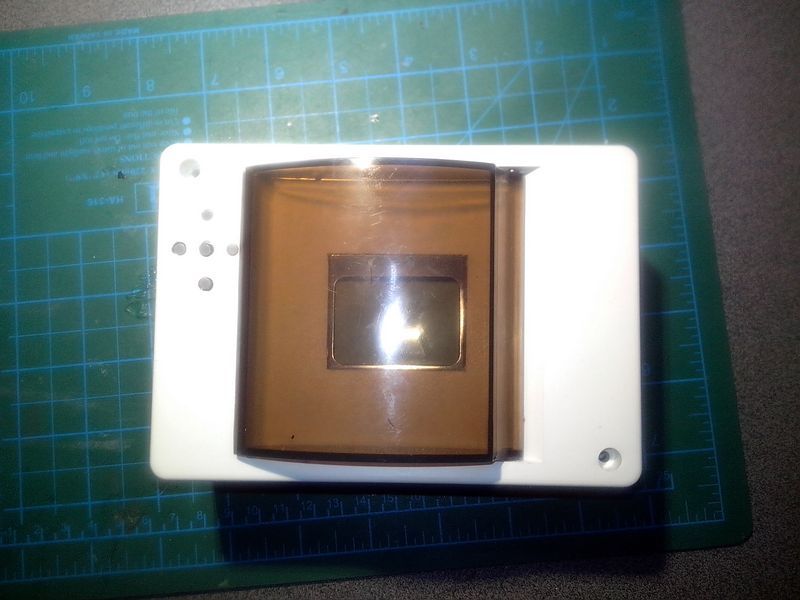

осмелюсь так же предложить вариант исполнения.

P.S. До конца еще не довел (не испытывал силовую часть "220В"). Компонуя в такое расположение хотел добиться следующего:
1. Нашел достаточно дешевый корпус, не сильно громадный но в него с лихвой все вмещается.
2. Силовая часть на симисторах (BT139) и твердотельных реле МОС3063, что должно снизить нагрев симисторов при переключении.
3. Плата делалась под SMD резисторы, но в некоторых случаях предусмотрены отверстия под обычные.
4. Подключения всех нагрузок, дисплея, кнопок да и подключение всех плат сделано на разьемах, учтен опыт первой сборки. Может для кого то будет минусом что нет розеток, вместо них я использовал колодки для подключения проводов на прямую (кому нужны розетки легко может их подключить к колодкам)
5. Корпус легко закрепить на любую стену, так же можно просто положить или поставить.
6. Предусмотрено как питание от 5 вольтового блока так и от 12 вольтового (есть место под кренку)
7. Кнопки и дисплей приклеены с помощью термоклея, можно прикрутить но получается не тот вид.
8. В данном варианте не предусмотрен обвес на УДО, но навсякий случай предусмотрены свободные площадки и кому нужно может реализовать.

[Sem]

Допис від kolljj

осмелюсь так же предложить вариант исполнения.

в 7 лае?
6-й не открывает

[kolljj]

в шестом вот скрин

[asdff]

Допис від Вячеслав Сергеев

Красиво, а печатку не жалко?

Конечно не жалко :-) Плата сделана под мыльницу (поэтому и длинные кнопки) на фото (уж больно они мне нравятся под небольшие корпуса, легкая обработка и т.д. при цене в 12 руб :-)
Наименование выходов (длинный разъем) проверте по пинам (перепутаны несколько, а поправить не успел). Плата в layout_5.
Еще фотка с применением мыльницы, китайский метр всяко-разного (с неисправным електролитом - большой ESR)

[asdff]

Допис від kolljj

осмелюсь так же предложить вариант исполнения.

P.S. До конца еще не довел (не испытывал силовую часть "220В"). Компонуя в такое расположение хотел добиться следующего:
1. Нашел достаточно дешевый корпус, не сильно громадный но в него с лихвой все вмещается.
2. Силовая часть на симисторах (BT139) и твердотельных реле МОС3063, что должно снизить нагрев симисторов при переключении.
3. Плата делалась под SMD резисторы, но в некоторых случаях предусмотрены отверстия под обычные.
4. Подключения всех нагрузок, дисплея, кнопок да и подключение всех плат сделано на разьемах, учтен опыт первой сборки. Может для кого то будет минусом что нет розеток, вместо них я использовал колодки для подключения проводов на прямую (кому нужны розетки легко может их подключить к колодкам)
5. Корпус легко закрепить на любую стену, так же можно просто положить или поставить.
6. Предусмотрено как питание от 5 вольтового блока так и от 12 вольтового (есть место под кренку)
7. Кнопки и дисплей приклеены с помощью термоклея, можно прикрутить но получается не тот вид.
8. В данном варианте не предусмотрен обвес на УДО, но навсякий случай предусмотрены свободные площадки и кому нужно может реализовать.

Красиво получилось. Отпишитесь как будет в работе с силовой часть. По опыту сборки всяких таймеров, терморегуляторов и т.д. я разношу процессорную часть и силовую на разные платы. К тому же удобно слаботочку закрепить на крышке (стене), а силовую в тумбочку (с розетками), а между ними что то типа витой пары.
И фальш панель хорошо бы на экран по размеру изображения (хоть из самоклейки), а то подсветка дисплея будет в глаза бить.

[Dima 111]

This report would have more information with
"Show verbose output during compilation"
enabled in File > Preferences.
Arduino: 1.0.6 (Windows XP), Board: "Arduino Nano w/ ATmega168"
aqua_controll:35: error: 'LCD5110' does not name a type
aqua_controll:46: error: 'OneWire' does not name a type
aqua_controll:59: error: 'DS1307' does not name a type
aqua_controll:61: error: 'Time' does not name a type
aqua_controll.ino: In function 'void setup()':
aqua_controll:137: error: 'myGLCD' was not declared in this scope
aqua_controll:146: error: 'rtc' was not declared in this scope
aqua_controll:173: error: 'temp' was not declared in this scope
aqua_controll.ino: In function 'float getTemp()':
aqua_controll:214: error: 'temp' was not declared in this scope
aqua_controll.ino: In function 'void drawMenu(String, String, String, String, String)':
aqua_controll:300: error: 'myGLCD' was not declared in this scope
aqua_controll:304: error: 'rtc' was not declared in this scope
aqua_controll:304: error: 'FORMAT_SHORT' was not declared in this scope
aqua_controll:304: error: 'RIGHT' was not declared in this scope
aqua_controll.ino: In function 'void drawIntMenu(String, int, int, int)':
aqua_controll:349: error: 'myGLCD' was not declared in this scope
aqua_controll:358: error: 'CENTER' was not declared in this scope
aqua_controll.ino: In function 'void loop()':
aqua_controll:392: error: 'temp' was not declared in this scope
aqua_controll:439: error: 'time' was not declared in this scope
aqua_controll:439: error: 'rtc' was not declared in this scope
aqua_controll:606: error: 'myGLCD' was not declared in this scope
aqua_controll:829: error: 'myGLCD' was not declared in this scope
aqua_controll:863: error: 'FORMAT_SHORT' was not declared in this scope
aqua_controll:863: error: 'RIGHT' was not declared in this scope
aqua_controll:1013: error: 'myGLCD' was not declared in this scope
aqua_controll:1040: error: 'FORMAT_SHORT' was not declared in this scope
aqua_controll:1040: error: 'RIGHT' was not declared in this scope
aqua_controll:1430: error: 'myGLCD' was not declared in this scope
aqua_controll:1434: error: 'FORMAT_SHORT' was not declared in this scope
aqua_controll:1434: error: 'RIGHT' was not declared in this scope
aqua_controll:1516: error: 'myGLCD' was not declared in this scope
aqua_controll:1520: error: 'FORMAT_SHORT' was not declared in this scope
aqua_controll:1520: error: 'RIGHT' was not declared in this scope
aqua_controll:1670: error: 'myGLCD' was not declared in this scope
Вот такое пишет при компиляции.
Помогите я чайник в этом деле, кто уже загружал в Ардуину . Напишите как мне загрузить. Буду очень признателен!!!
