Подсветка для аквариума на базе LED

[nanolab]

nikservice,
1. 190 л аквариум накрыт покровным стеклом?
2. зачем так высоко подняли светильник?
3. исходя из каких соображений поставили на такие размеры 4 сборки (48 диодов)?

[nikservice]

1. Нет не накрыт, вроде пока никто не выпрыгнул
2. когда запустил светильник он действительно лежал на покровном стекле, высота особо роли не играет, диоды с оптикой (http://reefll.com/index.php?route=pr...&product_id=66), у этого аквариума широкая стяжка в центре, я про нее забыл, когда устанавливал сборки на радиатор и как мне показалось приподняв светильник получилась более равномерная подсветка.
3. посчитал калькулятор http://reefll.com/index.php?route=common/wizard .
четыре сборки считаю оптимальным количеством, лучше буду эксплуатировать на меньших токах. Поставь я пять пришлось бы добавлять еще три драйвера.

[nikservice]

Восстановлю подачу СО2, посмотрю как будет расти растючка.
В свое время у меня и под лампами все очень быстро зарастало, а сейчас думаю должно еще лучше.

[Senturio]

Допис від nikservice

1. Нет не накрыт, вроде пока никто не выпрыгнул
2. когда запустил светильник он действительно лежал на покровном стекле, высота особо роли не играет, диоды с оптикой (http://reefll.com/index.php?route=pr...&product_id=66), у этого аквариума широкая стяжка в центре, я про нее забыл, когда устанавливал сборки на радиатор и как мне показалось приподняв светильник получилась более равномерная подсветка.
3. посчитал калькулятор http://reefll.com/index.php?route=common/wizard .
четыре сборки считаю оптимальным количеством, лучше буду эксплуатировать на меньших токах. Поставь я пять пришлось бы добавлять еще три драйвера.

Калькулятор и на мой 120 л посчитал 4 сборки - как то многовато по разбросу получается мощности света. При этом стоимость такого светильника без профиля получается 243 уе. На данный момент у меня стоит собранный на профиле БПО3373 светильник с меньшим количеством диодов (ХБ - 18 шт, красных 6, синих - 6) чем на 4х сборках и света даже на токе 700 мА больше чем нужно. Обошелся светильник в 120 баксов (работу по сборке естестественно не учитываю). Итого имеем экономию 123 уе - а эффект от лишних диодов на сборках все равно пришлось бы уменьшать контроллером. В общем калькулятор явно имеет в расчетной формуле сильную погрешность.

[nikservice]

Допис від Senturio

Калькулятор и на мой 120 л посчитал 4 сборки - как то многовато по разбросу получается мощности света. При этом стоимость такого светильника без профиля получается 243 уе. На данный момент у меня стоит собранный на профиле БПО3373 светильник с меньшим количеством диодов (ХБ - 18 шт, красных 6, синих - 6) чем на 4х сборках и света даже на токе 700 мА больше чем нужно. Обошелся светильник в 120 баксов (работу по сборке естественно не учитываю). Итого имеем экономию 123 уе - а эффект от лишних диодов на сборках все равно пришлось бы уменьшать контроллером. В общем калькулятор явно имеет в расчетной формуле сильную погрешность.

Кто бы какие советы не давал, все мы учимся на своих ошибках .
Покупкой запчастей для светильника начал заниматься год назад, так что в гривне, на тот момент, это было не так больно как сейчас. Сборка сильно затянулась из - за софта для контроллера.
Реально получилось:
Сборки 19$ + оптика 6$ * 4 шт. когда, делал заказ - Дима (DNK) сделал скидку, так что доставка получилась бесплатно.
100$,
Драйвера, (единственное о чем немного сожалею, после того как попробовал PT4115)
LDD-700H Цена 6,35$ * 1шт.
LDD-1000H цена 6,55$ * 5шт.
39,1$
Профиль, заглушки к профилю, светорассеиватель
30$
Блок питания 200W 48V
28$
Контроллер себестоимость по запчастям примерно
20$
ИТОГО – 217$

Светильник на Ваших диодах делал сыну, так что нет возможности сравнить оба в живую.
Светодиоды:
Осрам Ослон 80
холодно-белых 6500К - 12 шт * 2,4$
теплобелых 3000К - 4 шт * 2$
красных 660 нм HyperRed - 2 шт * 2,4$
голубых 475 нм – 2 шт * 2,2$
46$
Драйвера PT4115 – 0,2$, дроссель 0,5$,диод и резистор 0,1$ * 6шт.
6$ - реально сэкономил.
Радиатор - найден в гараже
Светорассеиватель – подарен знакомым
На материал для крышки потрачено 10 $, часть взята из «тумбочки»
Бок питания 100W 24V
16$
Контроллер себестоимость по запчастям примерно
20$
ИТОГО 88$
Плюс клей, винты гайки всякие мелочи, я думаю до 100$ набежало, а если бы все покупал наверное было бы больше.
Светильник в два раза слабее и стал в два раза дешевле.
По цене диодов примерно то на то и выходит.
Ради интереса возьму люксметр сравню примерно в равных условиях уровень освещенности, думаю по количеству освещенности то же большого разброса не будет.

Я думаю, прочитав наши темы, каждый для себя сделает выводы и подберет более подходящий вариант, для своего светильника.

[Dmitry Karpenko]

Допис від Senturio

Калькулятор и на мой 120 л посчитал 4 сборки
.....

В общем калькулятор явно имеет в расчетной формуле сильную погрешность.

Логика калькулятора прямая как эталон метра
1. Освещенность рассчитывается исходя из ПЛОЩАДИ, а не ОБЪЕМА. Уже неоднократно обсуждалось что именно так только и можно считать.
2. Калькулятор выдает два количества сборок - малое и большое. Разница в количестве - примерно в полтора раза. Малое количество означает что для сильно разогнанного травника придется включить диоды на сборке на ток близкий к 100%, то есть будет некоторое ограничение в выборе спектров. Большое количество означает что даже самый разогнанный травник не будет нуждаться в токе более 60-70% от максимума.
3. Все

Был случай когда товарищ себе в аквариум с простой травой типа криптух Вендта закупил сборок даже немного больше чем показывает калькулятор и радостно врубил их на полную. У него крипты просто выгорели нафиг, деградировав в пеньки. Товарищ сделал "правильный" вывод - света мало

Не зазорно что-то не знать. Все мы знаем меньше чем не знаем - это еще Сократ знал К сожалению, мы очень часто видим случаи как люди, которые не соображают в каком-то вопросе, лезут заниматься этим. Но даже не это страшно. Интернет сейчас есть - пожалуйста, самообразовывайся. Страшно когда люди категорически не хотят делать этого. На днях на одном русскоязычном форуме эту историю поведал мне в личке наш клиент. Чтоб имен не называть пусть он будет К. А его собеседник пусть будет С

С: скажите на 50ватт светодиодов на сколь нужен драйвер? 900ma потянет?

К: Это зависит от светодиодов. От их количества, падения напряжения на диоде, допустимого тока в амперах, типа драйвера.

С: про ампер не знаю. знаю только что 3ватт по 200люм

К: Скажите красная машина с двигателем мощностью 75 лошадиных сил сможет разогнаться до 150 км/час?

С: да конечно легко! проверял сам

К: тогда тоже да потянет

С: ок,спасибо

К: незачто

Честно скажу - в общем и целом мне по-барабану что творится с такими самодельщиками. Хотя я вижу, в том числе и на этом форуме, сон разума, подобный этому, постоянно. Однако, кто я такой чтобы мешать людям получать удовольствие? Если доволен продавец - он получил деньги, доволен его клиент - светодиоды светят? Светят. А раз светят - значит и хорошо, остальное - типа несущественные детали Это как в сексе - довольны оба участника процесса? Ну и расчудесно

Но иногда я думаю - может быть надо все же биться головой о стену, разжевывая аксиомы? До сих пор это приводило только к одному, вполне предсказуемому результату - реакция была от "ты чо, самый умный чтоль?!" до "да ну и хрен с ним - мне и так сойдет".

[nikservice]

Добрый вечер.
Дима, подскажите пожалуйста максимальную температуру радиатора для Ваших пресноводных сборок.

[Dmitry Karpenko]

Допис від nikservice

Дима, подскажите пожалуйста максимальную температуру радиатора для Ваших пресноводных сборок.

Здравствуйте.

Максимально допустимая температура радиатора, которая безопасна для светодиодов, будет около 100С. Она могла бы быть и выше, но самый чувствительный светодиод - красный, должен иметь температуру кристалла не более 125С, поэтому нельзя превышать температуру радиатора более 100С.

Комфортная температура радиатора - до примерно 60-65С. В этом случае кристаллы светодиодов будут иметь температуру около 85-90С.

Кстати, чем выше температура радиатора тем лучше он работает в режиме пассивного охлаждения. Можно сказать что если мы возьмем некий средний радиатор, то при температуре окружающего воздуха 25С и при его температуре 60С он рассеет некоторое количество тепла, то при 100С он рассеет тепла минимум в 2.5 раза больше, а то и в три.

На всякий случай напомню что металлические предметы кажутся нам горячее чем они есть на самом деле. Алюминиевый радиатор с температурой 45С кажется горячим, 50С - очень горячим, а 60С - обжигающе горячим.

[Senturio]

Завершающая стадия сборки светильника в стиле Амано закончена. По итогу первых испытаний совместным решением Заказчика и мной увеличили количество диодов и добавили радиатор в центр. Причина - аквариум широкий 60 см и света сзади и спереди было мало. На текущий момент в светильниках установлено 78 диодов фирмы Осрам серия Oslon 80: Холоднобелые 6500 К – 42шт, теплобелые 3000 К -18 шт, синие 470 нм – 8 шт, красные 660 нм – 10 шт. По освещенности получился 49 люм/литр. Хотя точно вычислить объем воды довольно сложно - грунт сзади имеет высоту около 15 см. Фото пока еще с мутной водой - пока светильник переделывался в аквасе сделан новый скейп.

[IS1971]

Допис від Senturio

светильника в стиле Амано закончена

Стільки споживає ват такий світильник?

[Sider]

Допис від Senturio

По освещенности получился 49 люм/литр. Хотя точно вычислить объем воды довольно сложно - грунт сзади имеет высоту около 15 см. Фото пока еще с мутной водой - пока светильник переделывался в аквасе сделан новый скейп.

А зачем столько света ?
На фото видно анубы да папоротники?

[Senturio]

Допис від Sider

А зачем столько света ?
На фото видно анубы да папоротники?

Задайте вопрос Заказчику - Алану Юсупову. У него нет аквариумов с освещенностью меньше 45 люм/литр.

[Senturio]

Допис від IS1971

Стільки споживає ват такий світильник?

Потребление расчетное 165 Вт, но ввиду нагрева радиаторов до температуры 60-65 С потребление меньше немного.

[Senturio]

Пришла осень и как всегда интерес к аквариумистике вспыхнул по новой спирали.

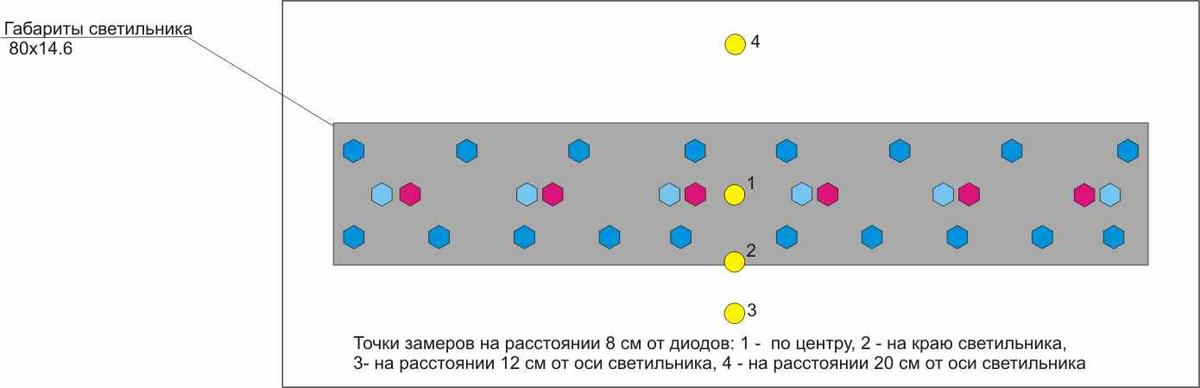

Решил я сделать замеры освещенности своего светильника на профиле БПО3373 профессиональной климат-станцией. Температура профиля составила 39.9 С. Токи питания на диодах - цветные 700 мА, белые - 700 мА. Далее только таблицы и фото как проводились замеры. Видео доступно тут http://vk.com/videos21425561?section...5561_171626937

[dmi]

Senturio, а для какого аквариума это светильник? Мой светильник на лампах Т5 для аквариума 60 литров с высотой воды 35 см дает на 50 см 2100 Лк. Света вроде нормально. Светодиодный светильник, который я планирую, полагаю делать на такую же освещенность. Увидел Ваши цифры и засомневался.
