Ещё один светильник и не только для креветочника

[~viktorman~]

Всем привет!
"Назрел" ещё один креветочник с буцефаландрами и возникла потребность в ещё одном светильнике.Естественно,что дважды ходить по одной и той же дороге скучно ( http://www.aquaforum.ua/showthread.php?t=215366 ),поэтому было решено поискать новых приключений на свою голову.
Ну,или потому что...как говорил Альберт Эйнштейн..."разум, однажды расширивший свои границы, никогда не вернется в прежние".
После некоторых раздумий над тем,чего же я всё таки хочу,пришёл к выводу,что хочу сделать свет на светодиодах получше,чем "ноунеймы"но за разумную цену...ну и чтобы убедится воочию, есть ли разница по свету?
Следующий этап-какие именно диоды?Перерыв кучу информации наткнулся на статью:http://reefbuild.com/proligt/
Советует уважаемый и опытный человек,поэтому было решено брать светодиоды Proligt.Пока с другими качественными диодами не работал,но когда собрал и включил светильник с этими,понял,что разница с "ноунеймами" по свету есть и большая!!!
Диоды и драйвера брал у Димы:http://www.aquaforum.ua/showthread.php?t=214678 (рекомендую...ответственный продавец и просто хороший человек-терпел и консультировал меня всё время сборки)
Алюминиевый профиль БПО-3373 и торцевые глушки к нему брал у Романа:http://www.aquaforum.ua/showthread.php?t=223370 (качество исполнения на достойном уровне)
Долго мучился с идеей раздвижных ножек из нержавейки,как у АКВАЛАЙТЕРа,и наконец "родил"...правда для этого пришлось сделать специальное приспособление,(но мы же не ищем лёгких путей)
Управление яркостью 4х каналов на Arduino Nano,с помощью аналоговых переменных резисторов(ну так вроде как проще и понятней )
Теперь подробней о "начинке" светильника:
-Cool White Prolight PJ2N (6000-6500 К, 144 лм@350мА, 400 мА макс.) х 24 шт.
-Blue Prolight PK2N (470-475 нм, 35лм@350мА, 700 мА макс.) х 4 шт.
-Cyan Prolight PK2N (510-515 нм, 80лм@350мА, 700 мА макс.) х 4 шт.
-Red Prolight PK2N (620-625 нм, 60лм@350мА, 700 мА макс.) х 4 шт.
-плата 300х12 мм х 4 шт.

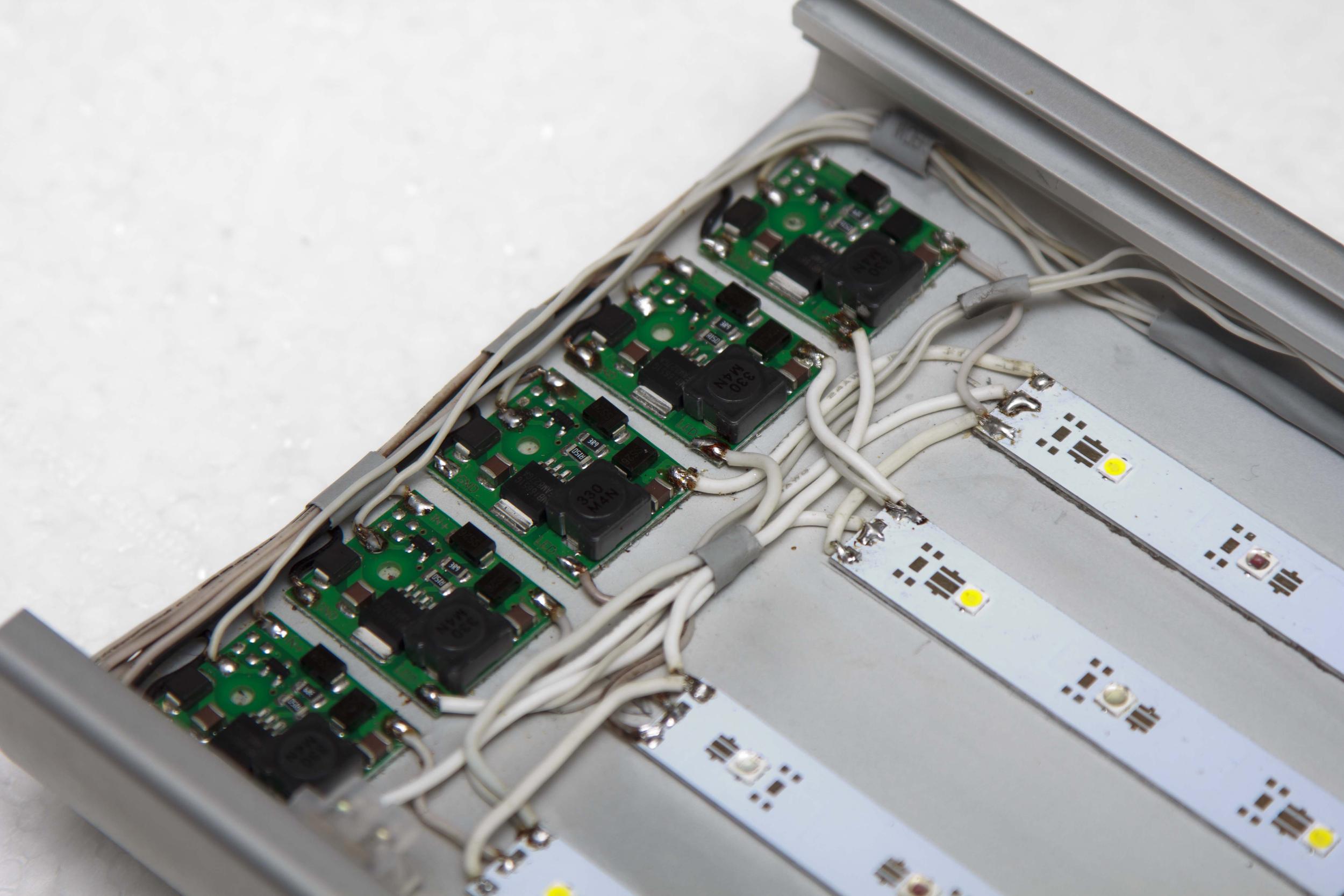

-драйвера LDR х 5 шт.
-Arduino Nano
-dc-dc преобразователь (24 В -> 12 В) питание для Arduino
-потенциометр 10К - 4 шт.
-Б/П 24V 4А
Р.S.к качеству(аккуратности)сборки/пайки у меня самого к себе есть претензии...так что чур не пинать сильно,это пока первый опытный образец
Ну вроде как для краткого обзора фсё...
Далее прикрепляю фото/видео/шпаргало материалы:

https://youtu.be/PQwRTZ6EbME

[RozarioAgro]

Получилась бомба!!! Со светильником на ноунеймах не сравнить, как будто два разных человека делали. Виктор, извините за нескромный вопрос, какая получилась стоимость готового светильника?

[Сергій М]

По какому принципу работает Ардуино, если у Вас ещё и ручное управление? всего лишь как таймер ?

[nanolab]

Сергій М, здесь Ардуино - это 4-канальный диммер (напряжения с потенциометров пересчитываются в ШИМ-сигналы).

[~viktorman~]

RozarioAgro,не дёшево...где-то около 2000 грн....,но зато вестч!!!

[Сергій М]

nanolab, это для того чтоб самому постоянно изменять мощность светильника?
Просто ардуина сама это может делать, рассвет/закат с нужной мощностью заданной поканально ...
Просто совсем не понимаю, простите - но зачем здесь "крутилки"?

[nanolab]

Сергій М, нет, это для того, чтобы можно было подстроить картинку под свой вкус, требования растений, стиль аквариума и т.д.
Виктор изначально хотел иметь возможность поканально регулировать световой поток, и рассматривал варианты использования для этих целей 4 диммеров и внешнего контроллера. Но "победил" вариант с Ардуино в качестве крутилки, поскольку он в разы дешевле. Само-собой, я предлагал добавить часы реального времени, чтобы получить полноценный контроллер, ну или хотя бы просто реализовать рассветы/закаты с запуском от внешнего таймера.
Думаю, что если у Виктора будет желание, он сам опишет свои мотивы, но если вкратце, это тот самый случай, когда человеку рассветы/закаты в данном конкретном аквариуме просто не нужны.

[~viktorman~]

Допис від Сергій М

nanolab, это для того чтоб самому постоянно изменять мощность светильника?
Просто ардуина сама это может делать, рассвет/закат с нужной мощностью заданной поканально ...
Просто совсем не понимаю, простите - но зачем здесь "крутилки"?

а зачем постоянно менять мощность? один раз настроил так,как нравится и фсё...нужно будет чуть изменить спектр под конкретные нужды-подрегулировал...просто с "крутилками" (я так думаю) для меня более понятно...4 канала-4 ручки...это белый,это красный...синий...зелёный...и никакой путаницы/выбора с кнопками(без них же всё равно не обойтись?)...опять же повторяюсь
это моё субъективное мнение
...вопрос рассветов/закатов не стоял,хотя на сколько я понял(пока только изучаю ардуино),то добавив ещё один модуль(часы реального времени) можно получить рассветы/закаты...добавив ещё модуль(например WiFi)можно получить дистанционное управление...
...Ну,а если вообще начистоту,то просто была задача сделать на сколько можно дешёвый светильник,но с возможностью управления,на "правильных" диодах и на "правильном"(с достаточной площадью) радиаторе для их охлаждения(считай долговечности)...ну и чтоб эстетика была...и...и...ну и получился суп из топора

[Сергій М]

Я так понимаю что драйвера не диммируемые, именно поэтому Вы ~viktorman~, подключали через "крутилки" для того чтоб задать верхний порог мощности канала, о подобной ситуации Вы описывали в своей теме - http://www.aquaforum.ua/showpost.php...0&postcount=26 ?
Почему я так упрямо хочу знать ?! ))) - так же искал поначалу для своего светильника контроллер, и наткнулся на один проект с Ардуино Нано, 6 независимых каналов, каждый канал регулируется отдельно - рассвет/закат и максимальное и минимальное суточное значение ШИМ в диапазоне 0-255, поэтому "картинку" можно сделать любую ) описывал я его здесь - http://www.aquaforum.ua/showpost.php...6&postcount=37, легко можно допилить "под себя"

[~viktorman~]

Сергій М, спасибо!полезная информация...попробую осилить...
По поводу этого светильника не буду умничать,в теории объяснить принцип не могу...всё делал по инструции Димы(nanolab),по его же инструкциям прописал и ПО...одно точно знаю,что драйвера всё таки диммируемые !!!(см.фото)...ну и ШИМ-выходы у ардуино тоже есть,как и аналоговые входы(см.распиновку),а вот как ардуино пересчитывает изменение напряжения с помощью потенциометров в ШИМ-сигналы,не знаю...

[Сергій М]

~viktorman~, раз драйвера диммируемые, то можно использовать даже готовый скетч, тот что есть в моей ссылке под спойлером "скрытый текст", попробуйте если будет желание)) там ШИМ 255, 6 каналов + луна
Ваш вариант очень хорош тем что можно настраивая свет сразу видеть результат "картинки". И сделать это можно когда угодно. В моём случае это делается только при компиляции и загрузки отредактированного скетча.

[~viktorman~]

Ваш вариант очень хорош тем что можно настраивая свет сразу видеть результат "картинки". И сделать это можно когда угодно.

...во во,как раз потому и остановился на этой схеме...
рассветы/закаты обязательно попробую чуть позже...

[Torin21]

Добрый, я сейчас проектирую нечто похожее, но на 240 литров. Почти та же база элементов и профиль, только драйвера другие.
Кстати, волею судеб, у меня еще есть такие же линейки от Димы с такими же 12-ю диодами, стоит на 30л банке. И свет реально классный, я никогда еще не видел похожего. А у меня уже 5-ть светильников было..

Можно узнать ?
1. размеры аквариума и длину профиля
2. как греется этот профиль с этим набором
3. высоту установки над краем банки
4. каким таким "специальное приспособление" делали ножки, если не секрет ? Я тоже хочу себе сделать

Спасибо !!

[~viktorman~]

1.размеры аквариума:50х30х35(Н)...длина профиля 40см.
2.профиль в том режиме,что я использую,вообще не греется-он почти комнатной т-ры.Это же креветочник с буцефаландрами и мхами,там много света не нужно...при избыточном количестве светодиодов(34 шт.)свечу меньше половины мощности.Пробовал как то на всю-температура выше 60гр.не поднивалась...
3.зазор между низом светильника и торцом стекла банки-2 см. ...расстояние от диодов до поверхности воды-5см.
4.сделал что-то типа этого:https://youtu.be/XOZNZjXJVZs но не все операции им можно сделать...кое что гну просто в тисках деревянным молотком,с помощью квадратов и прямоугольников,проверяя после каждой операции углы...
