Аквариумистика - хобби интересное, но иногда затратное.
Поэтому очень часто приходится, что-то придумывать, изготавливать, ремонтировать своими руками - ведь нужно, чтобы хоть небольшая часть семейного бюджета была съэкономлена.

В данной теме планирую размещать свои поделки\изделия\технологии\ремонт которые производились самолично мною.
Может кому-то это даст подсказку в решении своих вопросов, может кто-то поделится своими "секретными" технологиями на благо мне и форумчан.
Критерий отбора моих сообщений: - что недостойно отдельной темы, размещается здесь.

[yarishNEW]

Да, согласен.
Система модульная и диммер заказчик может всегда подключить самостоятельно.
Вопрос распределенного бюджета всегда актуален - одно дело все сразу за много денег, другое - постепенное наращивание "мощностей" с регулярным небольшим денежным вливанием.

[yarishNEW]

Силовая часть светильника

Что имеется ввиду? - это коробочка в которой будет стоять вся электрика для питания оборудования крышки - света и вентиляторов.
Силовая коробка будет соединяться с крышкой многоштырьковым разъёмом и многожильным проводом длиной 1,5 метра - этого вполне достаточно при расположении коробки в тумбочке под аквариумом.

Начинка коробочки следующая:
- блок питания 12В 2 Ампера для подключения светодиодных светильников;
- блок питания 12В 0,5А для подключения 2-х вентиляторов охлаждения и вентиляции;
- регулятор скорости вращения вентиляторов для уменьшения шумовой составляющей и изменения интенсивности охлаждения;
- кнопочный выключатель - будет отключать 2 светодиодные планки из 4-х установленных - на случай необходимости уменьшения освещенности аквариума;
- светодиодная индикация работы внутренней начинки силовой коробочки.

Общий выключатель на всю систему ставить не буду т.к. освещение должно включаться по таймеру,
а БП вентиляции должен работать постоянно (необходимость круглосуточной вентиляции обсуждалось ранее в постах). Из-за этого из коробки будет выходить два провода 220Вольт с вилками.
Рассматриваю также вариант установки уже на самой крышке дополнительного выключателя для отключения одного из вентиляторов на зимний период.
С этим выключателем уже определюсь "по месту" - главное, чтобы в этом "месте" для него хватило объёма коробочки в которой будет стоять разъём для подключения всей электрики.



Нужно будет в сусеках поискать какой-нибудь минималистический выключатель или тумблер для этой цели.
Паяем провода - много которых набралось даже при экономии функционала.

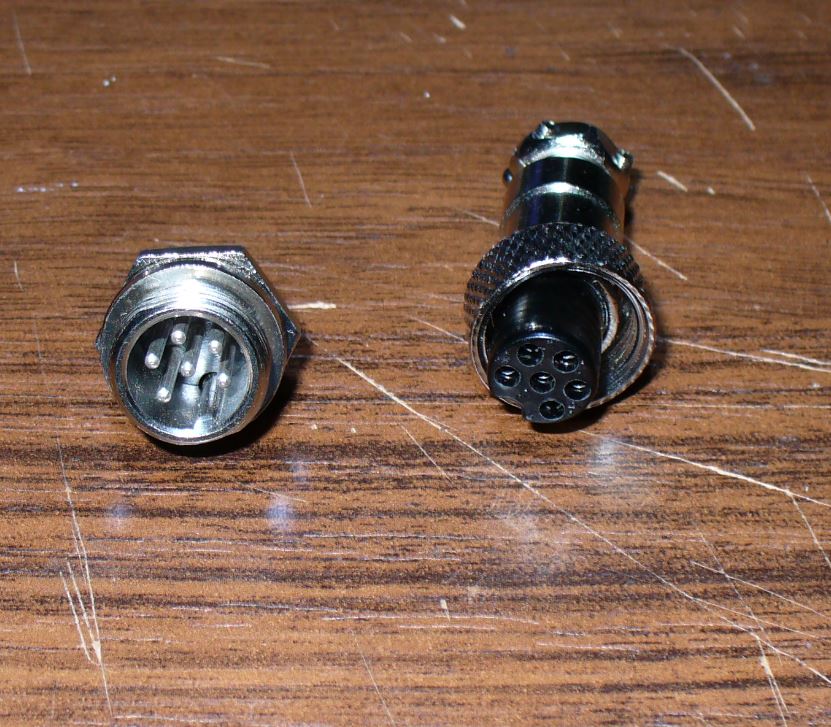

Проводов 7, а на разъёме 6 контактов - нужно опять выкручиваться.



Ниже фото с результатом выкручивания - имеем дополнительную коробочку в которой стоит разъём подвода всего напряжения от силового блока и выключатель одного из вентиляторов.
В крышечке будет ещё стоят светодиод который будет изменять яркость в зависимости от напряжения которое подается на вентиляторы охлаждения.
Слабо светит - значит вентиляторы работают медленно, сильно светит - крутим на полную мощность.

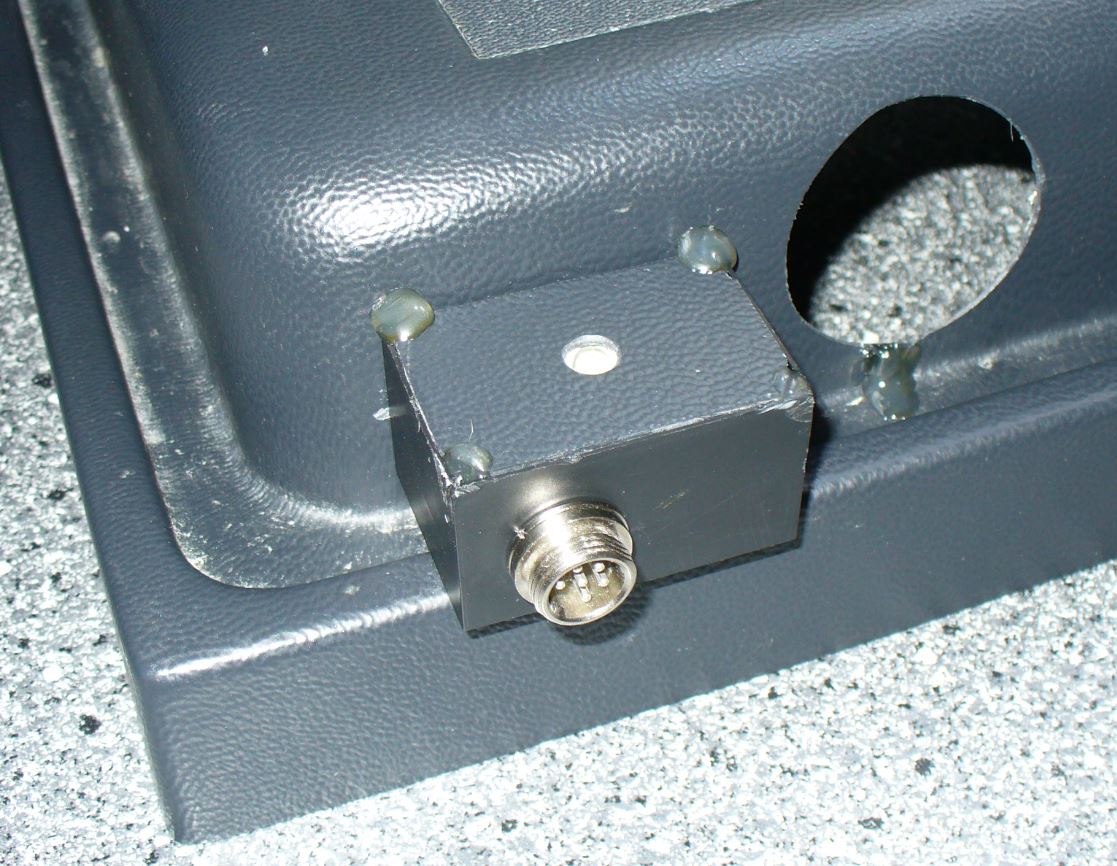

Вот уже закрытая коробочка с установленным сверху индикаторным светодиодом который изменяет яркость в зависимости от скорости вращения вентиляторов охлаждения.



Соединения выполнены - можно проверять светильник на свет.

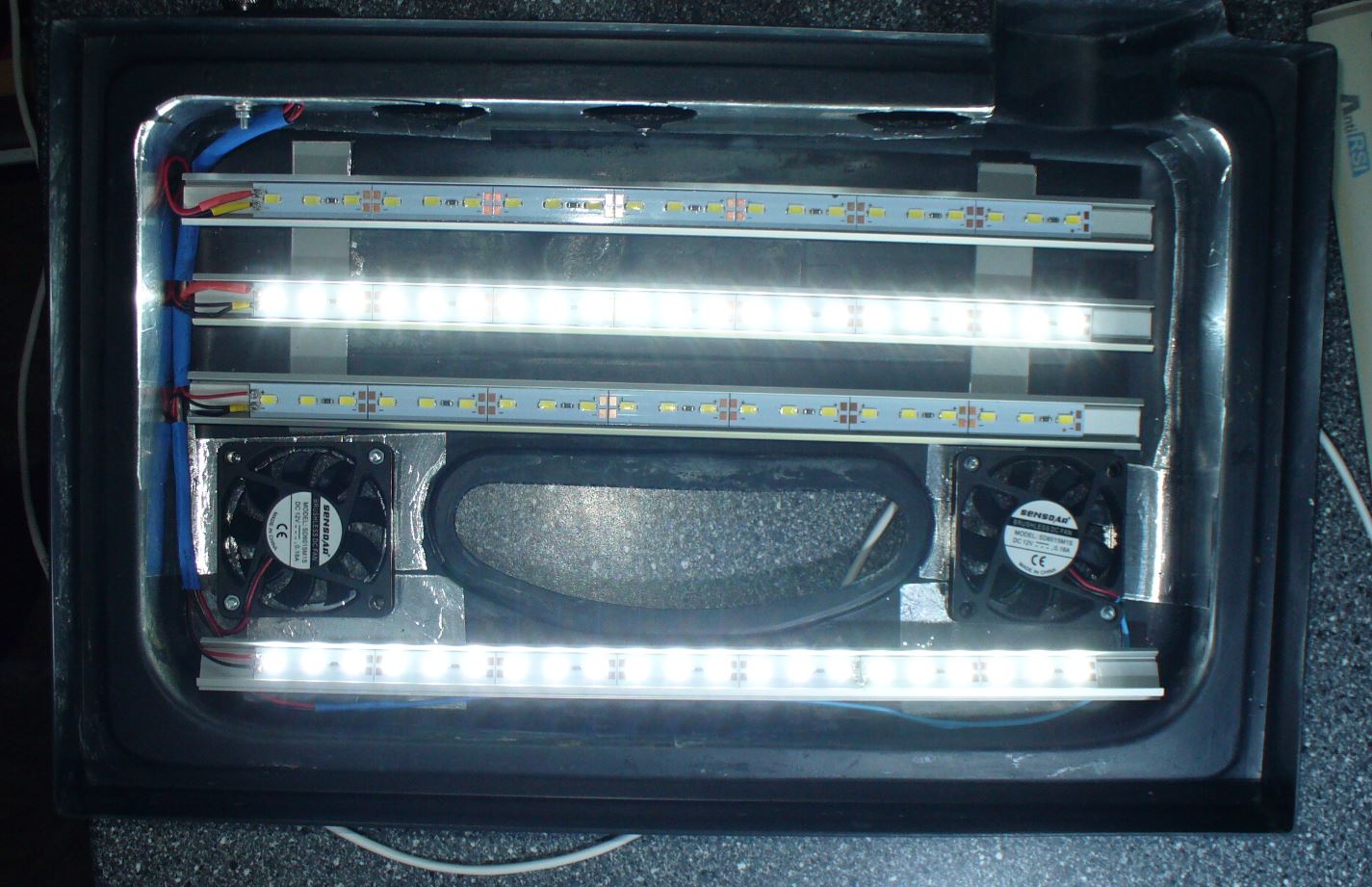

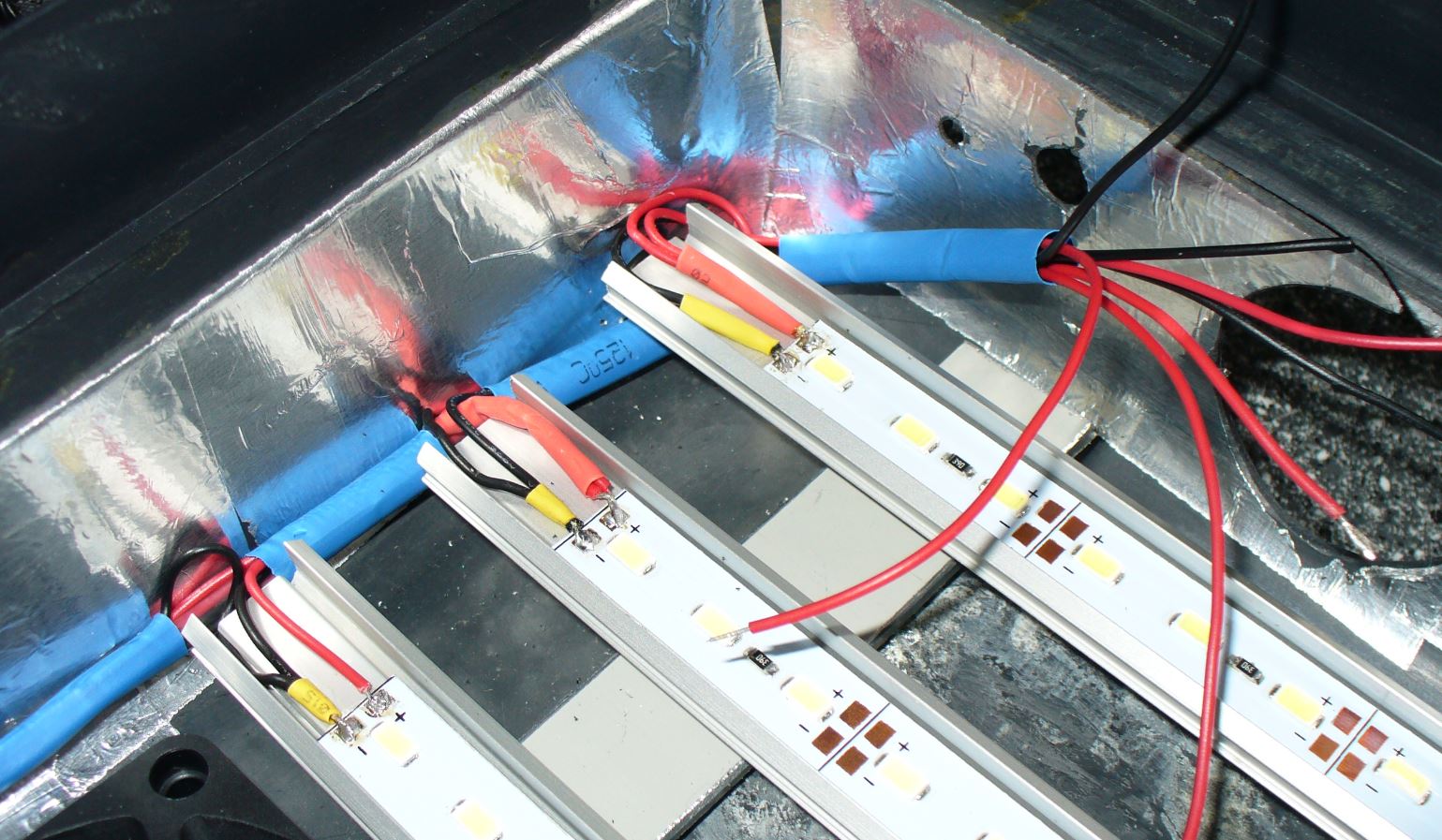

Все диоды светятся, попарная возможность включения светодиодных планок работает - можно закрывать планки рассеивателями.

[yarishNEW]

Резерв для завершения описания крышки

[yarishNEW]

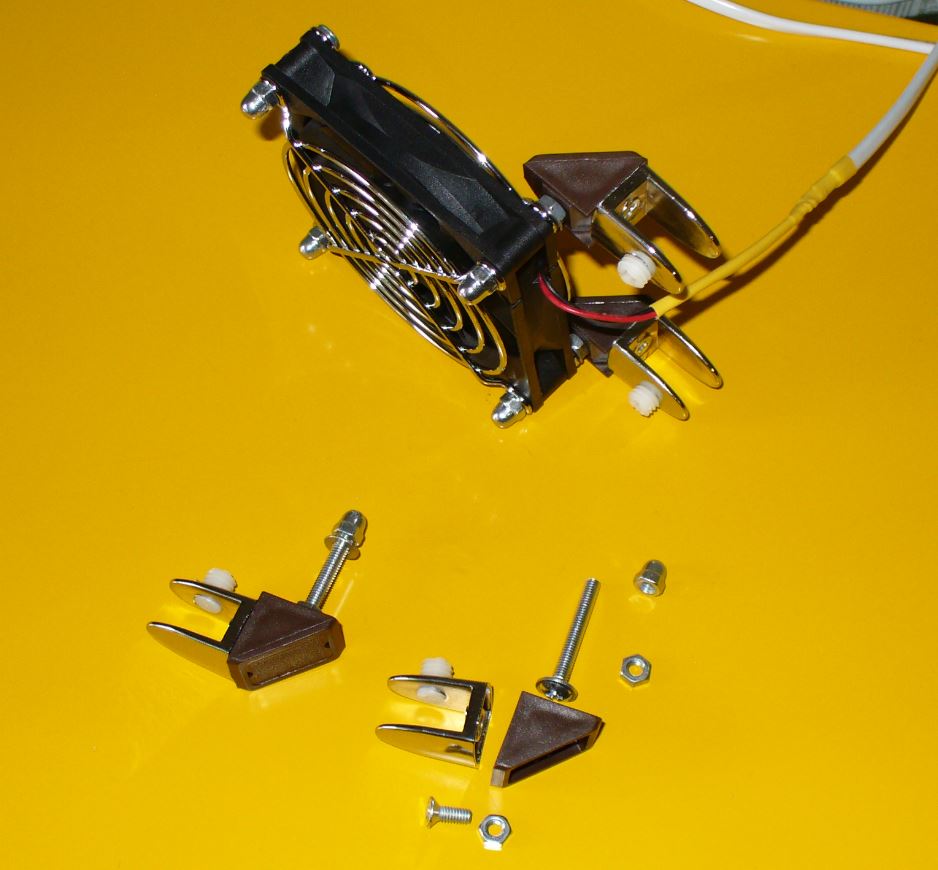

Возникла необходимость придумать систему крепления вентилятора охлаждения к стяжкам или ребрам жесткости - результат придумки и изготовления представлен на фото.



Конструкция незатейливая, все составляющие представлены на фото.



Если у вас есть необходимость в подобной конструкции, то в этой теме можно заказать уже полностью готовый к установке комплект.

[yarishNEW]

Поступила на модернизацию света очередная крышка от ПРИРОДы.
Размер распространенный 60*30см.

Было принято решение оставить штатный свет в виде одной люмлампы 15Вт Т8 и добавить к ней ещё светодиодов.

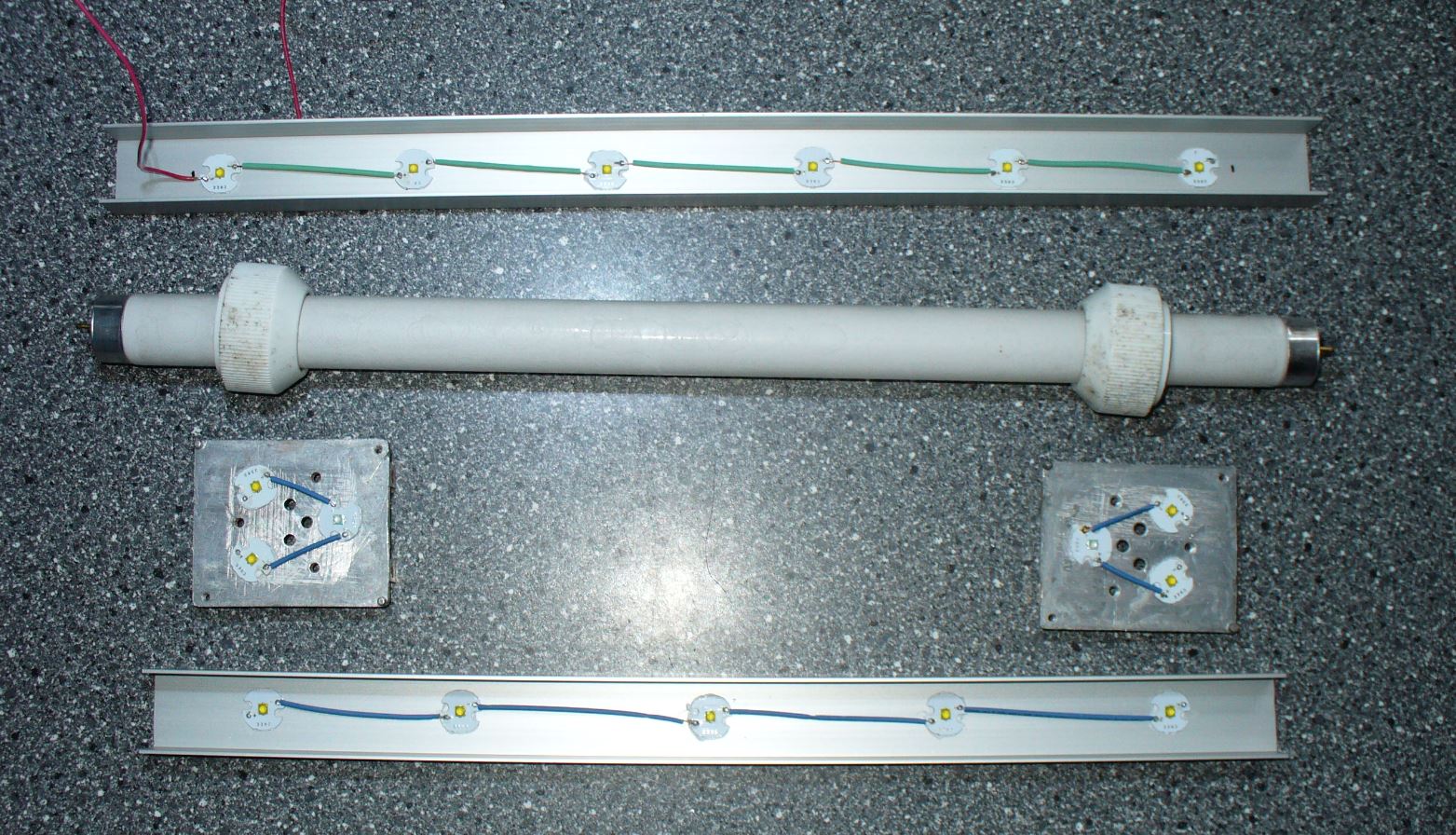

Предположительное расположение "светил" под крышкой.



Будут использоваться светодиоды по 3Вт каждый формата 3535. Питание будет от драйвера с диммированием.

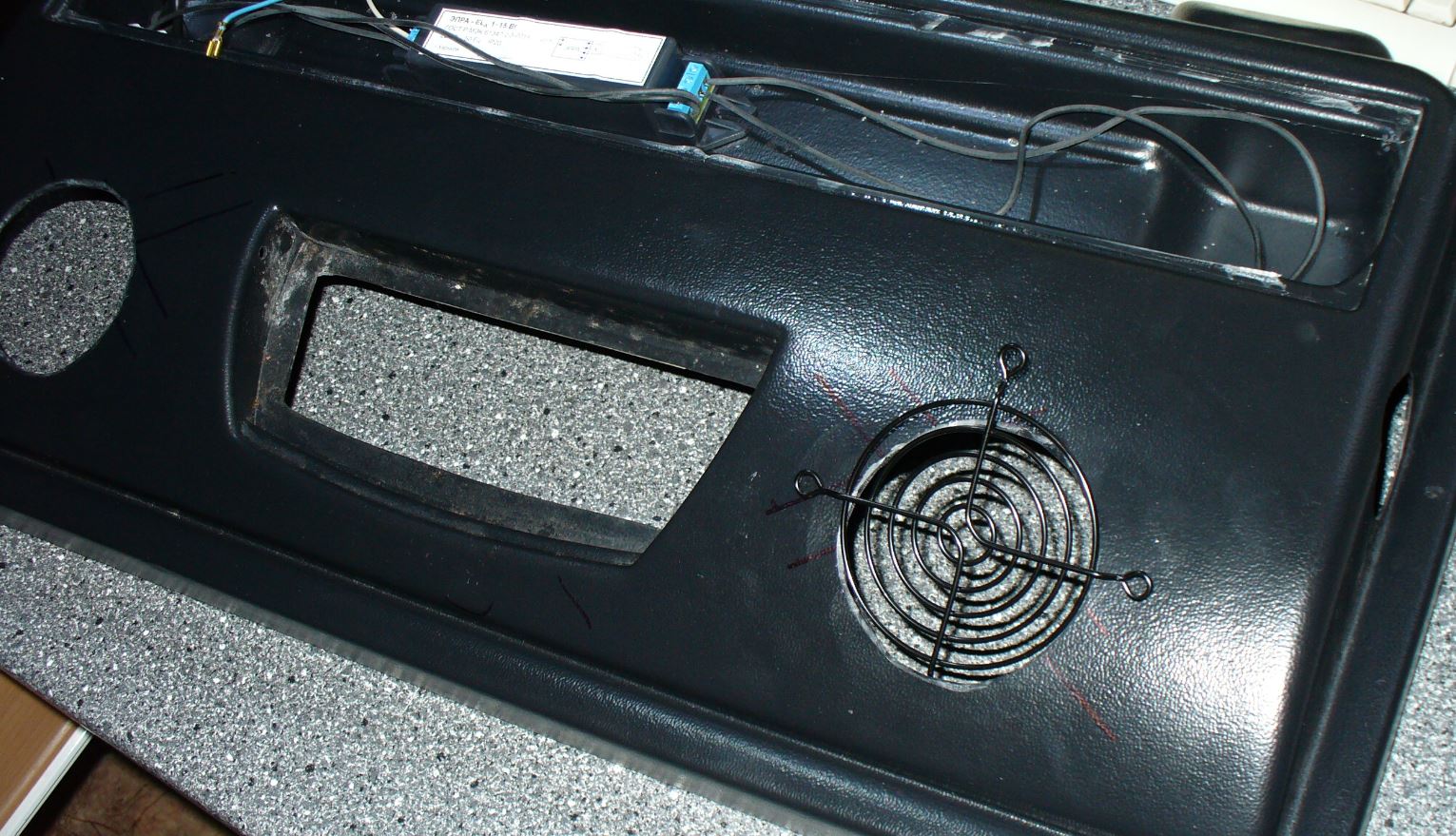

Для организации вентиляции под крышкой насверлил целую кучу входных и выходных отверстий.
На лицевой поверхности "бумбокса" будут стоять вентиляторы 80мм с регулировкой скорости вращения.
Это позволит изменять интенсивность охлаждения и вентилирования подкрышечного пространства в зависимости от времени года и дополнительно
создаем комфортные условия для работы светодиодов.

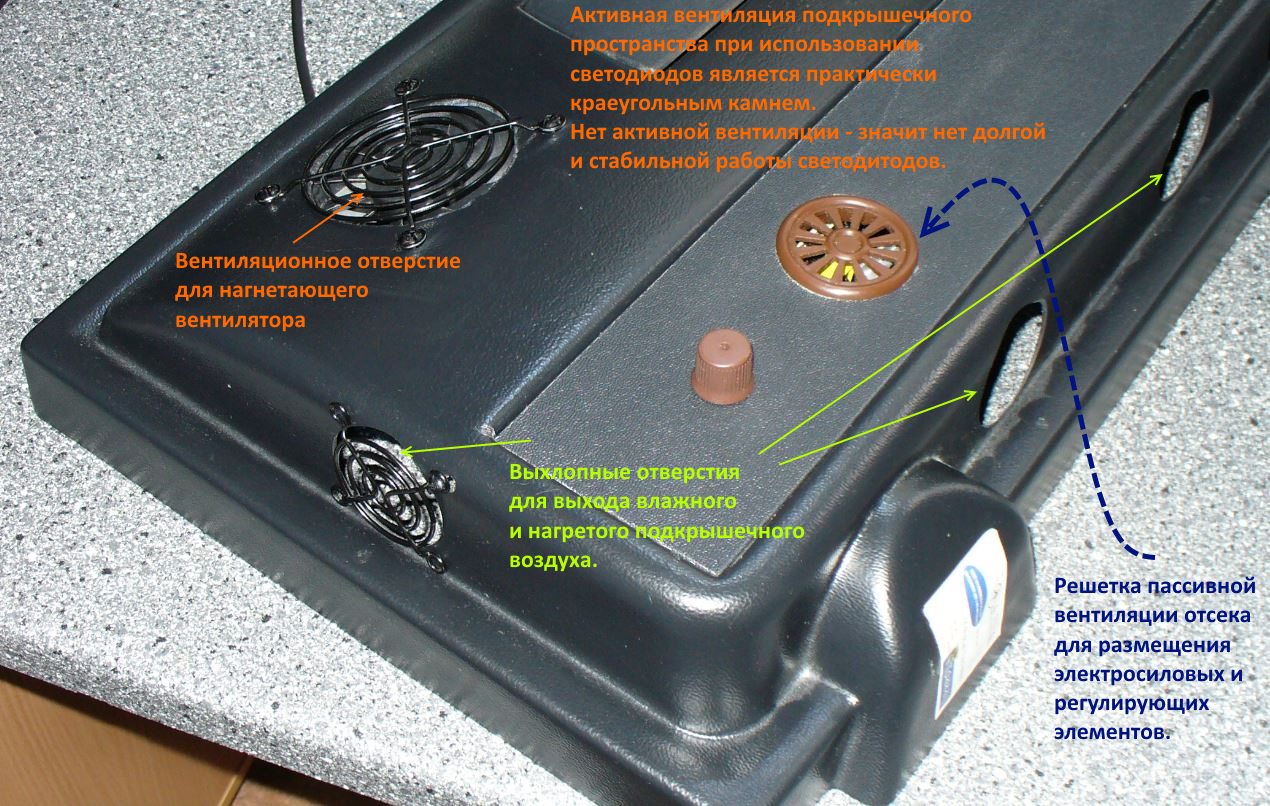

Малые отверстия в крышке предназначены для выхлопа влажного и нагретого воздуха.



Вся электрическая часть будет помещена в штатное "пузо" крышки.
Сверху будут только выключатели и ручки потенциометров для регулировки скорости вращения вентиляторов и диммирования светодиодов.

Предварительный расклад элементов непосредственно в крышке.

[yarishNEW]

Продолжаю модернизацию.

Передние радиаторы со светодиодами крепятся к крышке теми же болтами, что и радиаторы вентиляции-охлаждения.
Малый радиатор с тремя светиками креплю на удлинненом болте дабы обеспечить его жесткость после крепления - он будет закреплен только одним болтом - надежность достаточная, конечно если не приложить рук.



Внешний вид крышки без света и с вкл. светом.



Свечение светодиодов. Дополнительно ещё будет работать люминисцентная лампа, поэтому света будет предостаточно.



Радиаторы несколько ниже штатной люмлампы, поэтому необходимо будет понизить уровень наполнения аквариума на 1-1,5 см (это уже сам хозяин определит).



Установленные синие светодиоды дали вот такую интересную подсветку.

[yarishNEW]

Для возможности регулировать производительность вентиляторов (компьютерные на 12 или на 24 Вольта) и при необходимости уменьшить шумовые характеристики при их работе

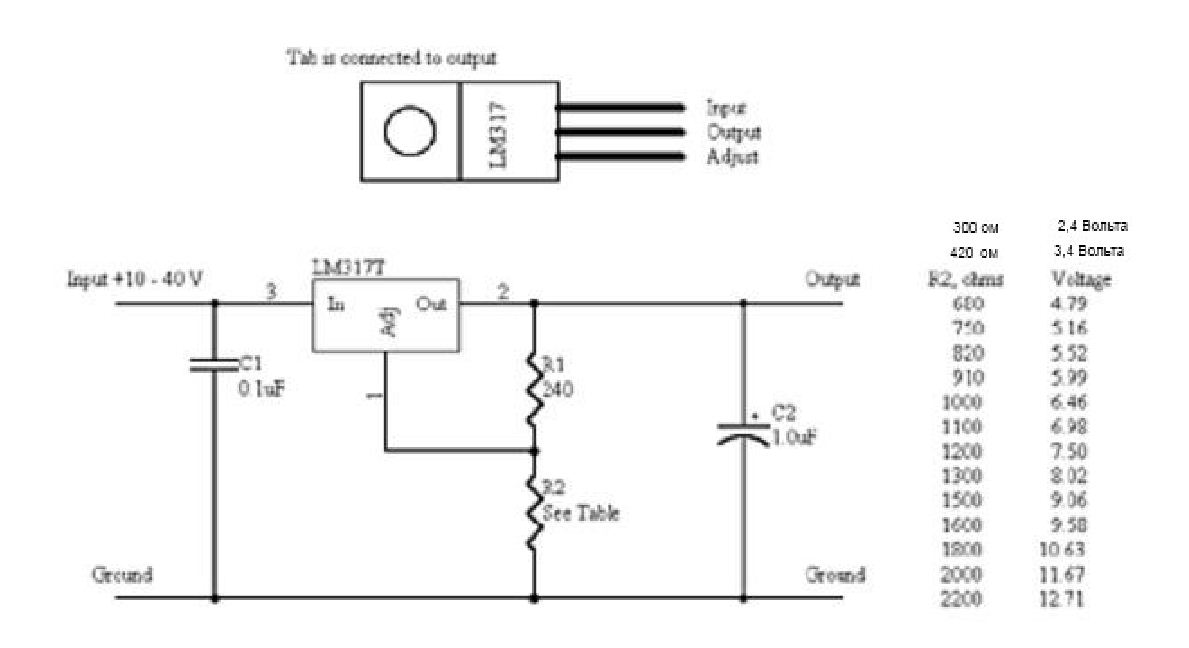

в крышке будет стоять регулятор скорости (упоминался в другом сообщении темы) вращения на микросхеме LM317.

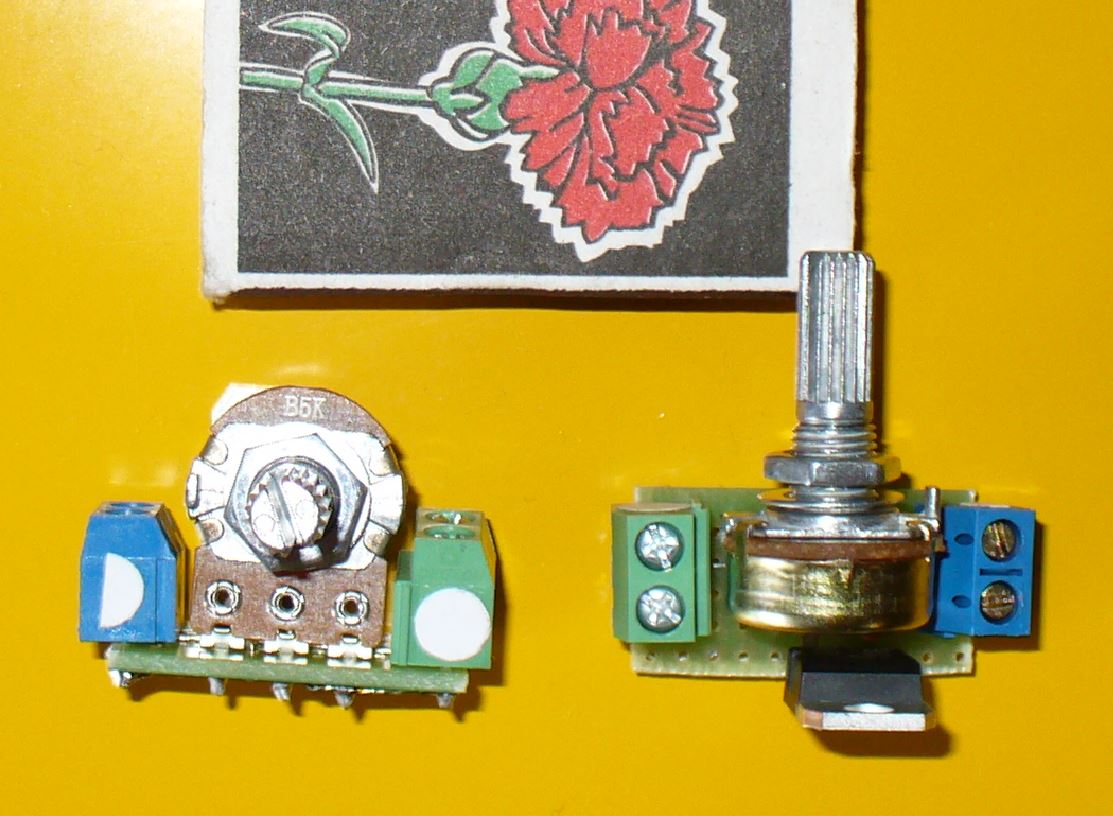

Регулятор мною неоднократно делался и показав прекрасные параметры в работе доказал свою актуальность в использовании.
Нагрузка на регулятор может достигать 1,5Ампер (при наличии радиатора), микросхема сожержит встроенную цепочку защиты от коротких замыканий
и теплового перегрева - после устранения причин все параметры возвращаются к исходным.
Само кол-во вентиляторов которые можно подключить к нему зависит от мощности используемых вентиляторов - поэтому можно подключить по МАКСИМУМУ и 3 вентилятора (0,46А каждый) или 10 вентиляторов (0,12А каждый).
МИНИМАЛЬНО можно подключить ОДИН вентилятор любой мощности (до 1,5А) .

[yarishNEW]

Светильник собран и оттестирован 3 дня на собственном аквариуме. За этот период вентиляция выдула из аквариума 8 литров воды понизив при этом уровень практически на 4 см.
Однако температурные режимы как радиаторов, так и самого аквариума были выше всяких похвал.
За счет наличия регулятора скорости вращения вентиляторов в дневное время мною устанавливалась практически максимальная скорость.
Это конечно несколько шумновато, но ведь и дома в это время никого нет.
На ночь регулятор скорости выводился на полный минимум - это делало работу вентиляторов безшумной и я спокойно спал на диване который находится в 1 метре от акваса.


Получившийся свет мне понравился даже больше, чем мой - все из-за наличия дополнительной подсветки которую дает установленная лампа Осрам Флора.

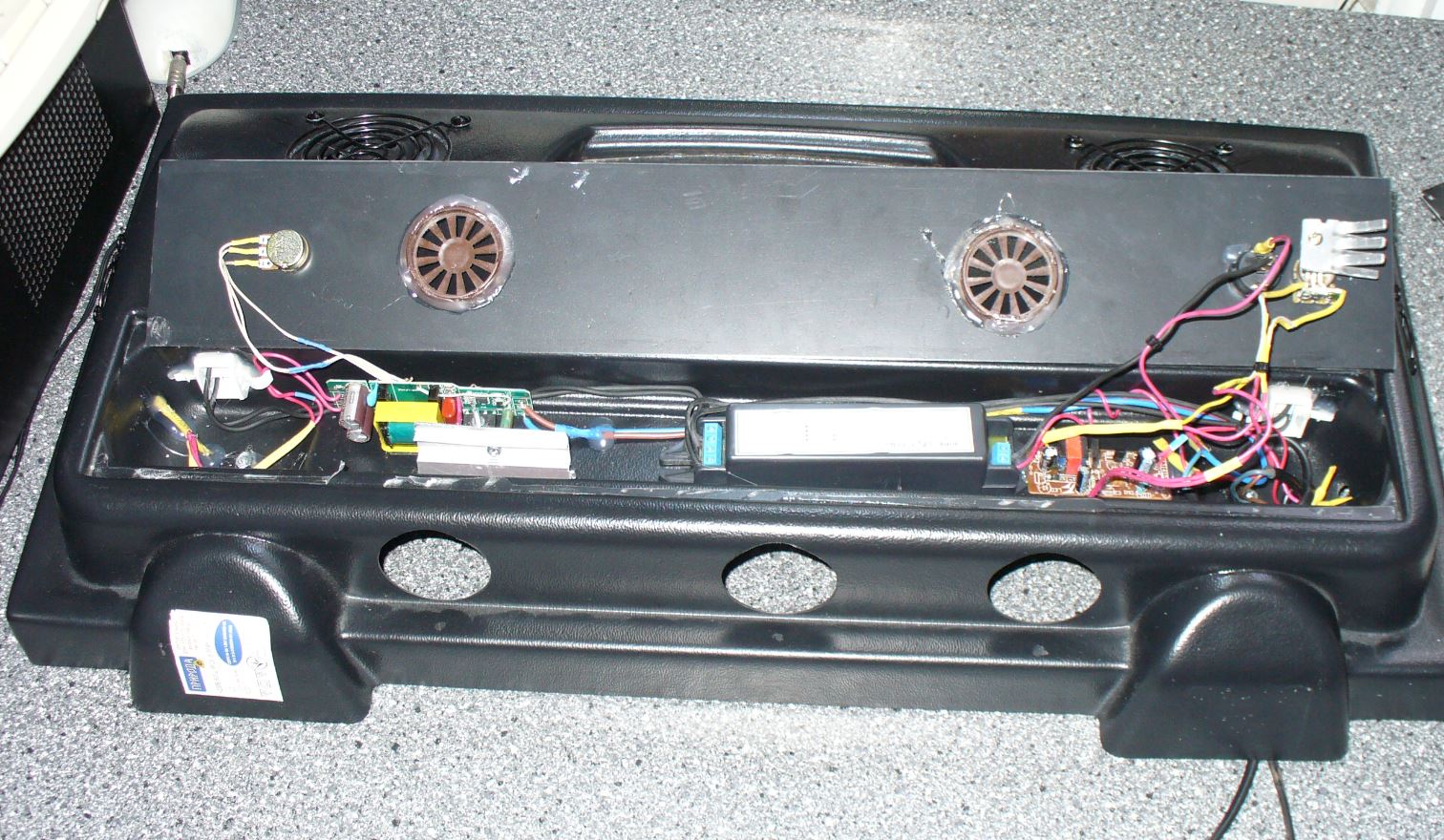

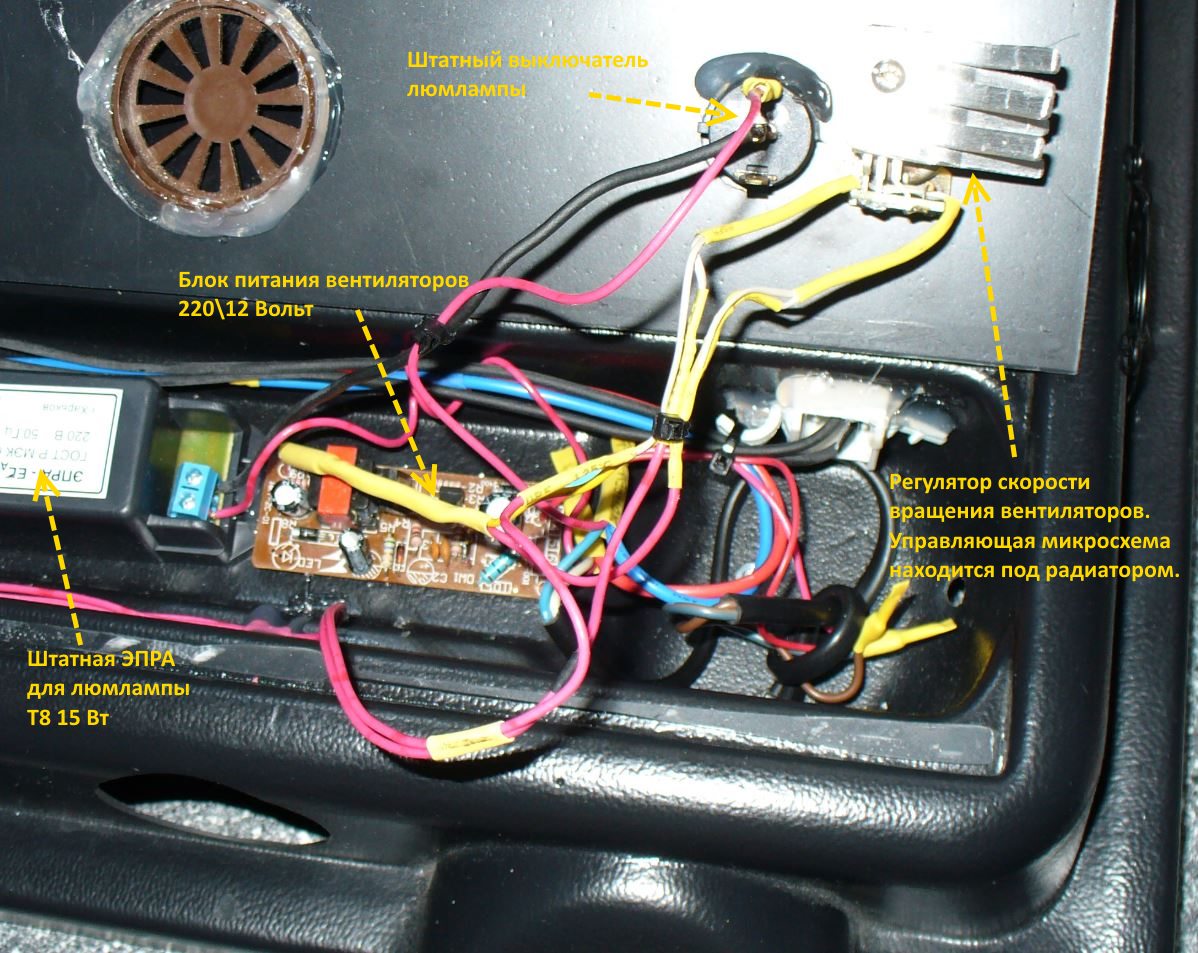

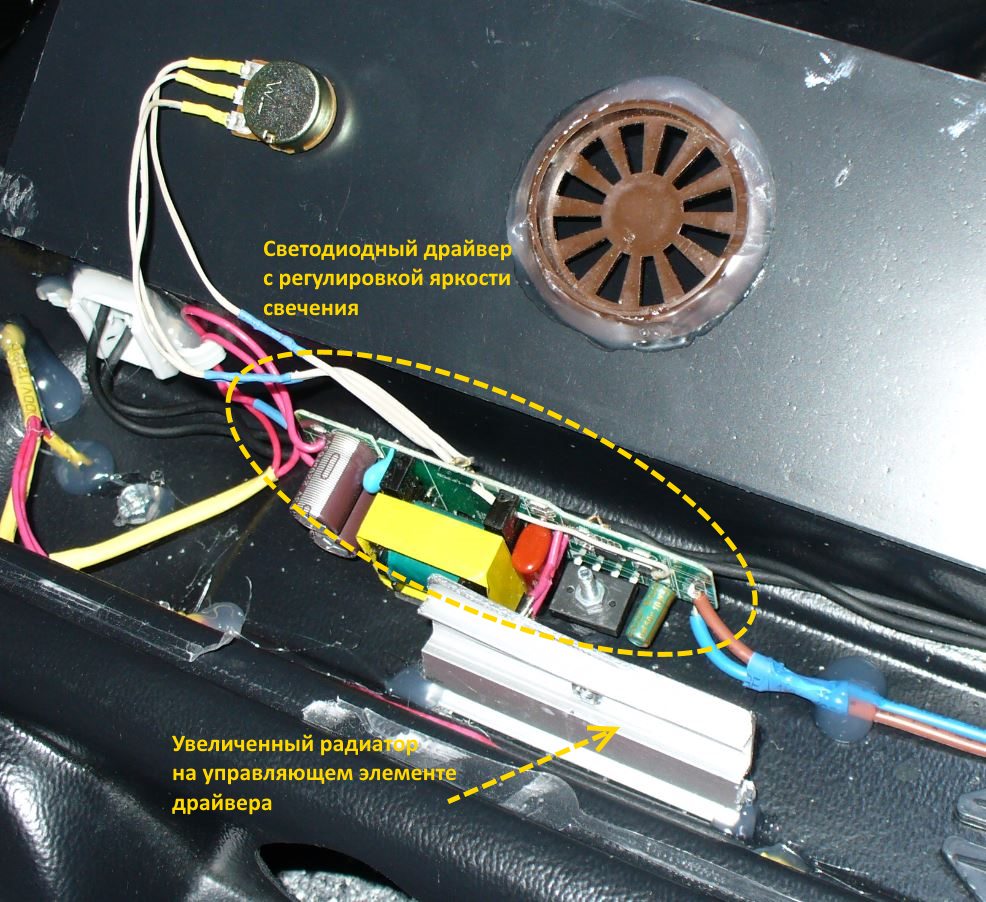

Внутренности отсека - штатного "пуза" - в котором расположились все электрические элементы обеспечивающие работу светодиодов, люмлампы и вентиляторов охлаждения.



Дырок для вентиляции подкрышечного пространства много не бывает
Если нет влаги, если светики работают в нормальном температурном режиме , то им предстоит долгая и безпроблемная работа по освещению акваса .

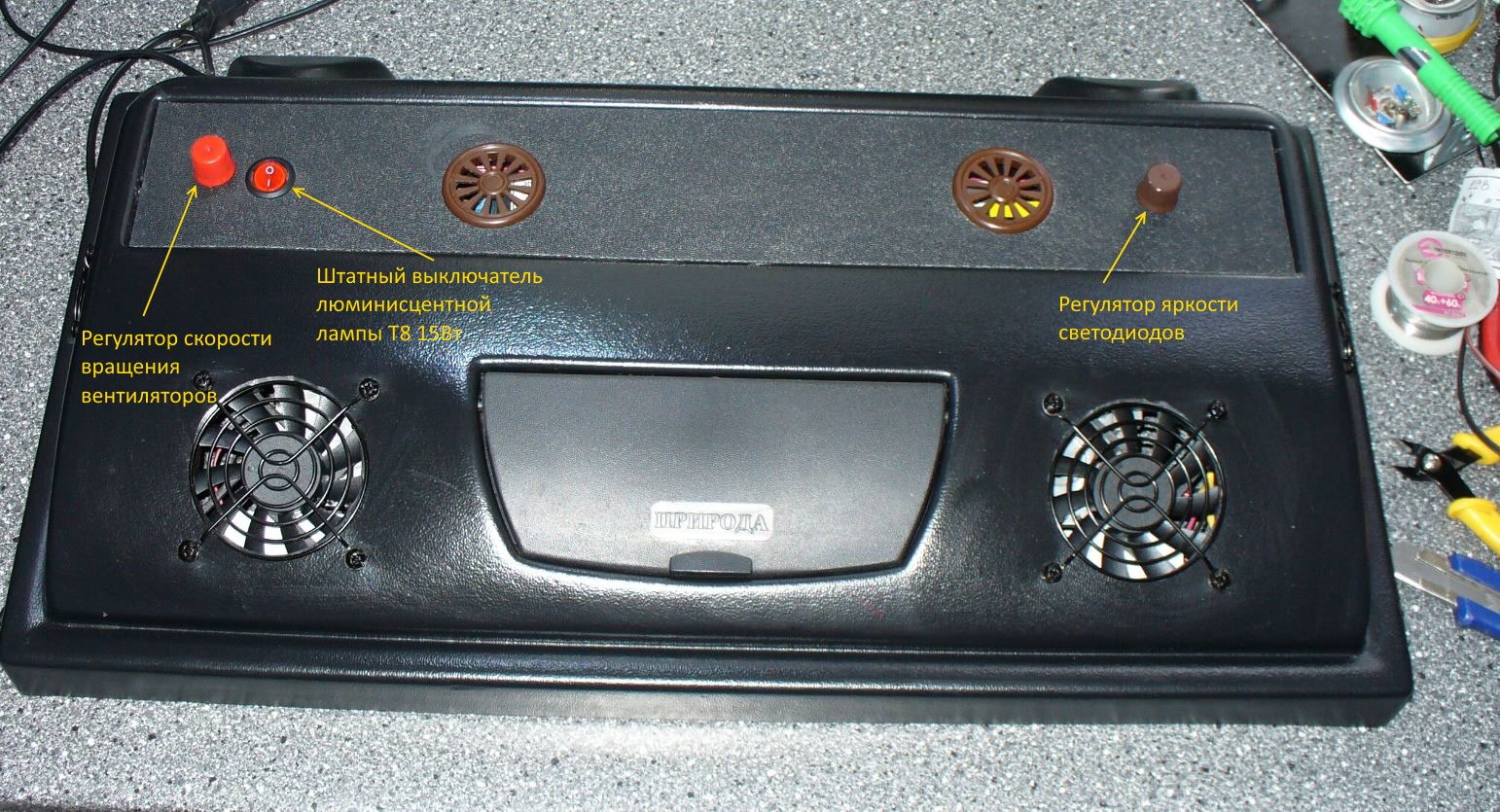

Собственно внешний законченный вид крышки.

[RozarioAgro]

На верх положите что то тяжелое, чтоб крышка не взлетела.

[yarishNEW]

Чё, "бумбокс" в моем исполнении понравился?

Конечно это более тяжеловесные решения по свету, чем ваши конструкции, но уж если изначально была куплена крышка, то не выкидывать же её!

[SPACE]

...

[yarishNEW]

Ждем только от хозяина фото аквариума с установленной крышкой и включенным раздельно светодиодным и полным светом.
Хотелось бы оценить полученную освещенность и на чужом аквариуме - свой то свет и аквас уже глазу приелся, поэтому иногда нельзя корректно оценить свою работу.

[yarishNEW]

Прислал хозяин крышки несколько фото своих аквариумов освещенных новым светом в крышке.
Благодаря регулировке яркости светодиодов есть возможность изменить спектр свечения - смотрим на фото - здесь все наглядно видно.

[yarishNEW]

Насмотрелся Интернета, а именно Ютюб, где самоделкины предлагают из китайпромовского регулятора напряжения делать терморегуляторы для охлаждения
с подключением компьютерных вентиляторов на 12 Вольт.

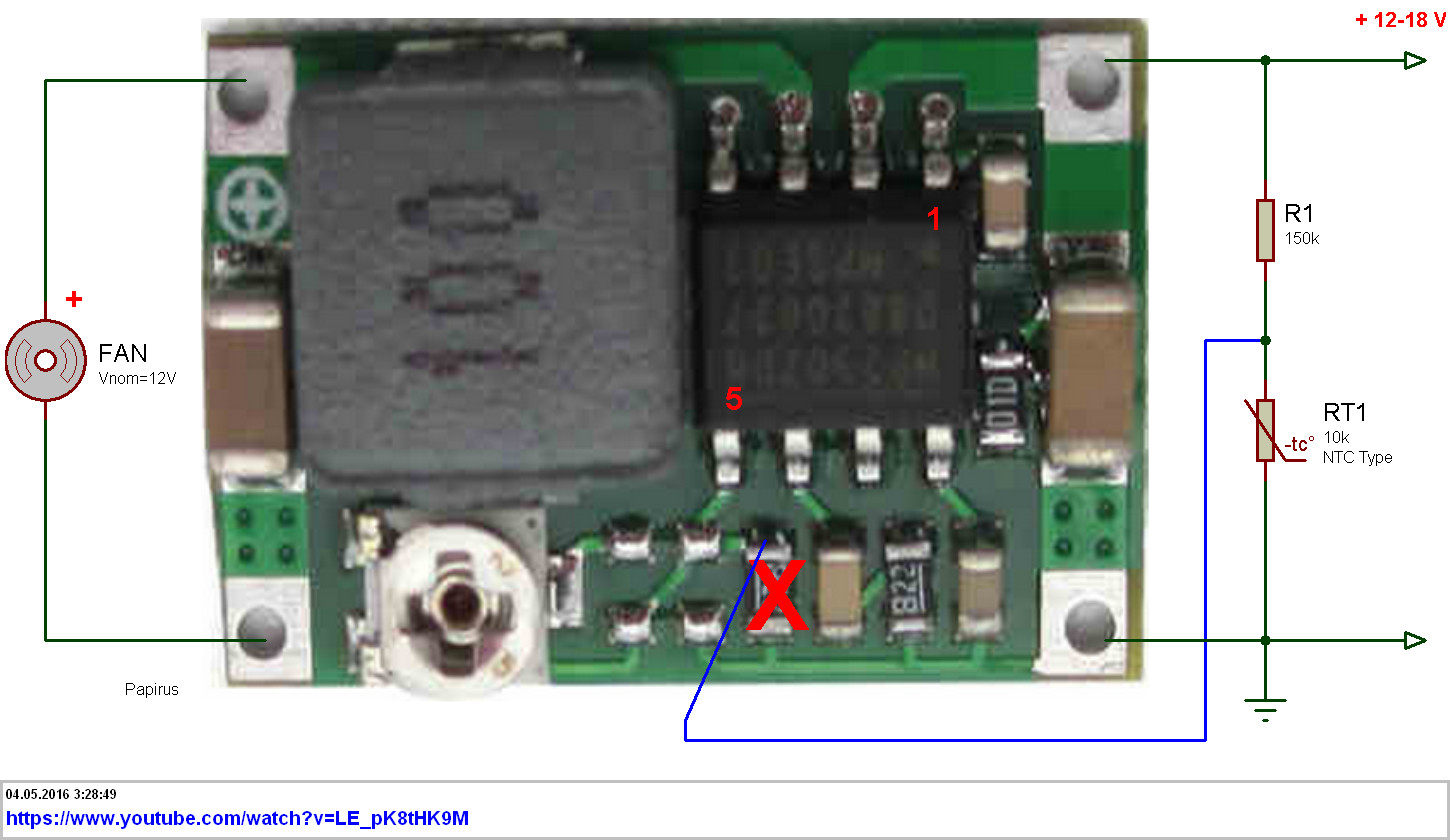

Вот схема-пример такой переделки - тыканий паяльником совсем немного, дополнительных деталей - всего 2, да и те не дорогие и не дефицитные.



Все детали были в наличии, свободное время тоже имелось и поэтому решил проверить работоспособность данной переделки.
Оттестить и узнать диапазон регулировки температуры - все применительно к аквариумным делам.
Результат переделки оказался положительным - все заработало и все регулировалось самостоятельно в зависимости от температуры.
Переделка была выполнена по схеме - никакой другой задачи, кроме как проверка работоспособности - поставлено не было.



Из особенностей работы схемы:
- максимальное выходное напряжение при питании в 12 Вольт получается 10,7 Вольта - собственно все предсказуемо, ведь на любом электронном элементе всегда присутствует падение напряжения;
- максимальная скорость (т.е. 10,7 Вольта) достигается при температуре на датчике 32 градуса и выше;
- минимальная скорость (т.е. напряжение при которой вентилятор еще крутится ~ 3.5-4 Вольта) достигается при температуре на датчике 25-26 градусов - если температура ниже, то двигатель вентилятора останавливается;
- при температуре на датчике 29-30 градусов имеет выход 8-8,5 Вольт - скорость вращения вентилятора = средняя.

Небольшое резюмэ по применимости данного терморегулятора в аквариумистике:

- приведенная схема работоспособна и полностью выполняет свои функции;
- диапазон температур при которых работает данный терморегулятор не совсем подходит под охлаждение аквариумной воды до диапазона 22-27 градусов - которая необходима в большинстве биотопов;
- температурный диапазон регулировки температуры очень хорошо подходит для охлаждения дискусятников - там ведь усредненная температура воды 30 градусов;
- основное применение такого терморегулятора вижу в использовании его для охлаждения радиаторов светодиодного освещения - здесь диапазон температур очень подходящий - причем весьма бюджетная стоимость всего устройства позволяет его установить аквариумистам с самым ограниченным бюджетом.
