Уважаемые аквариумисты, хочется поделиться информацией и опытом по созданию умной "железяки" аквариумного контроллера. За последние несколько лет развитие одно платных компьютеров и им подобных шагнуло далеко в перед. Если ранее нужно было сидеть с паяльником травить лудить и вообще обладать не дюжими знаниями в области радиоэлектроники и программирования, то на текущий момент все это упростилось на столько что появилась возможность и желание сделать все самому. А посему, сею тему буду развивать и поддерживать в силу свободного времени и развития проекта...

Основные экраны

Печатные платы
Рекомендуется использовать готовые платы для сборки контроллера и силовой части:

Контроллер выполнен в виде нескольких функционально законченных блоков. Данный контроллер построен на платформе Arduino Nano на микроконтроллере ATmega328. Основной упор при разработке делался на дешевизну проекта, поэтому использовались простые комплектующие без сенсорных экранов и прочих излишеств. За исходный функционал брался контроллер Юсупова, а так же меню и экраны управления были взяты по примеру этого контроллера. За исключением собственного функционала.

Принципиальная схема
Для тех кто хочет собрать на макетке.

Комплектующие:

Скрытый текст

Основные функции.
Скрытый текст

• Часы. Индикация даты и времени.
• Управление аквариумными нагрузками от 4 до 8 каналов.
• До 10 ежедневных программ таймера.
• До 10 ежечасных программ таймера. С диапазоном длительности работы до 60 минут.
• До 10 секундных разовых таймеров. С диапазоном длительности работы от 1 до 255 секунд.
• Поддержка до 8 цифровых датчиков температуры2. на 3-х проводной шине.
• Измерение температуры в пределах 16…35 градусов. Разрешение измерения 0.125°C. Возможность управления нагрузкой (обогревателем/охладителем) на любом канале выхода.
• Аккумулятор для работы часов МК. Сохранение хода часов.
• Автоматическое сохранение в энергонезависимой памяти всех настроек (кроме хода часов) при полном отключении питания и разряде аккумулятора.
• Управление устройством через 2-х осевой джойстик.
• Вывод информации на ЖК-дисплей 20*4 с минимальными сокращениями, интуитивно-понятный интерфейс.
• Связь со смартфоном на ОС Android по Wi-Fi. Дополнительное программное обеспечение для быстрого программирования таймеров, термостата, синхронизации времени.
• Удаленное управление устройством по средствам Wi-Fi в локальной сети (либо сети Internet при определенной настройка сетевого оборудования).
• Самостоятельная синхронизация и корректировка даты и времени устройства при наличии доступа устройству в сеть Internet. Либо удаленная синхронизация через смартфон.
• Функция слежения за отклонением показаний датчиков от среднего установленного значения со звуковым оповещением и индикацией аварийного датчика.
• Отключение нагрузки (фильтра) при нажатии одной кнопки на 5 или 30 минут (временное отключение фильтра).
• Функция слежения и оповещения за уровнем воды (перелив).

Мобильный клиент.

Скачать можно по ссылке:

Также пишется документация по работе с устройством его сборке и прошивке... Полная документация

Что из этого можно будет потрогать руками?
Практически все. Все материалы по плате, схема, разводки, gerber файлы доступны для скачивания во вложениях.

Распиновка
Скрытый текст

Для чего это?

Да на форуме много тем с различными проектами аквариумной автоматики, данное устройство не претендует на какую-то оригинальность, делалось под себя, и возможно кому-то понравится данный проект... На все вопросы с удовольствием отвечу, все советы с удовольствием выслушаю...

Альтернативный источник скачивания: https://1drv.ms/f/s!AtUQdsFO3hWIgYMbwP45VuvP0xUTUA

Исходники прошивок
Все исходники доступны под MIT License по адресу: https://bitbucket.org/account/user/i...ch/projects/AQ

Последняя актуальная версия 1.3.9
- Обновлен протокол передачи данных до версии 0.6 (см. документацию)
- Добавлены уведомления о протечке (низком уровне) воды на удаленном клиенте. По умолчанию выключены.
- Добавлена возможность автоматического обновления прошивок удаленно с сервера. Данная функция настраивается только через удаленный клиент.
По умолчанию выключена.
-Добавлено кеширования основных настроек на модуле связи для ускорения подключения клиента к контроллеру.

Готовые решения
Итоговый вариант.

MichaelFox · 08.11.2020, 23:06

Здравствуйте, только вот дошли руки скажем так до контроллера.
Подключил датчик реального времени, все заработало, температура меняется.
Подскажите пожалуйста, какой лучше взять блок питания что бы запустить систему, ну и по возможности где можна найти корпус компактный что бы все это дело туда поместить и розетки, я смотрю вы использовали тоненькие, да бы минимизировать место.
Спасибо за внимание.

AquaGomel · 09.11.2020, 00:00

Цитата:

Допис від MichaelFox

Здравствуйте, только вот дошли руки скажем так до контроллера.
Подключил датчик реального времени, все заработало, температура меняется.
Подскажите пожалуйста, какой лучше взять блок питания что бы запустить систему, ну и по возможности где можна найти корпус компактный что бы все это дело туда поместить и розетки, я смотрю вы использовали тоненькие, да бы минимизировать место.
Спасибо за внимание.

Я использую hi-link на 600mA, если дороговато можно любой нонейм на 700мА, но там лотерея, лучше брать сразу пачку)))
Корпус использую такой https://aliexpress.ru/item/201140259...2afe2e0esJQS4L, все помещается если делать на заводских платах. Один из качественных корпусов. Рекомендую.

MichaelFox · 10.11.2020, 21:31

Разве 5V 600mA (3W) хватит на запитку
всей системы?
Я просто не мерял потребление каждой из комплектующих с помощью тестера. Мне кажется, что ардуинка и wi-fi модуль должны потреблять больше, плюс реле.
Расскажу своё наблюдение, возможно вы скажите мне причину такого следствия.
В процессе сборки, программирования и тестирования я запитывал Ардуино и ESP модуль с помощью банального USB кабеля через разъем ноутбука или ПК. Заметил интересный факт, если запитывать их с одного устройства через USB кабель ( допустим ноута) то они они почему-то не запускались (но индикация светилась) А если запитывать с разных то запускалась, подключение с помощью двух разных ноутбуков
(Ардуинка через один ноут, ESP через другой). Чем это обусловлено я не знаю.
По этому с целью страховки хочу по максимуму проконсультироваться.

AquaGomel · 12.11.2020, 22:49

Цитата:

Допис від MichaelFox

Разве 5V 600mA (3W) хватит на запитку
всей системы?
Я просто не мерял потребление каждой из комплектующих с помощью тестера. Мне кажется, что ардуинка и wi-fi модуль должны потреблять больше, плюс реле.
Расскажу своё наблюдение, возможно вы скажите мне причину такого следствия.
В процессе сборки, программирования и тестирования я запитывал Ардуино и ESP модуль с помощью банального USB кабеля через разъем ноутбука или ПК. Заметил интересный факт, если запитывать их с одного устройства через USB кабель ( допустим ноута) то они они почему-то не запускались (но индикация светилась) А если запитывать с разных то запускалась, подключение с помощью двух разных ноутбуков
(Ардуинка через один ноут, ESP через другой). Чем это обусловлено я не знаю.
По этому с целью страховки хочу по максимуму проконсультироваться.

Тем что USB2.0 500mA выдает! Возможно 2.5W этого уже маловато. Вы можете поставить хоть на 10А блок. Специально для вас сделал замер. 12V блок питания - максимальное потребление 0.24А. Подключил к старенькому ноуту USB2.0 Все работает. Повторюсь блок питания вы можете взять с запасом. Тут никаких ограничений нет, только финансовые)))

MichaelFox · 10.01.2021, 22:36

Здравствуйте, с новым годом и рождеством всех

. Надеюсь в 2021 году аквариумистика как увлечение, а для кого как род занятий будут только процветать.
Прошу прощения за столь долгое молчание, с наступлением карантина стало катастрофически мало времени. Но не смотря это, мне удалось закончить сборку акваконтроллера следуя вашим схемам, советам и указаниям.

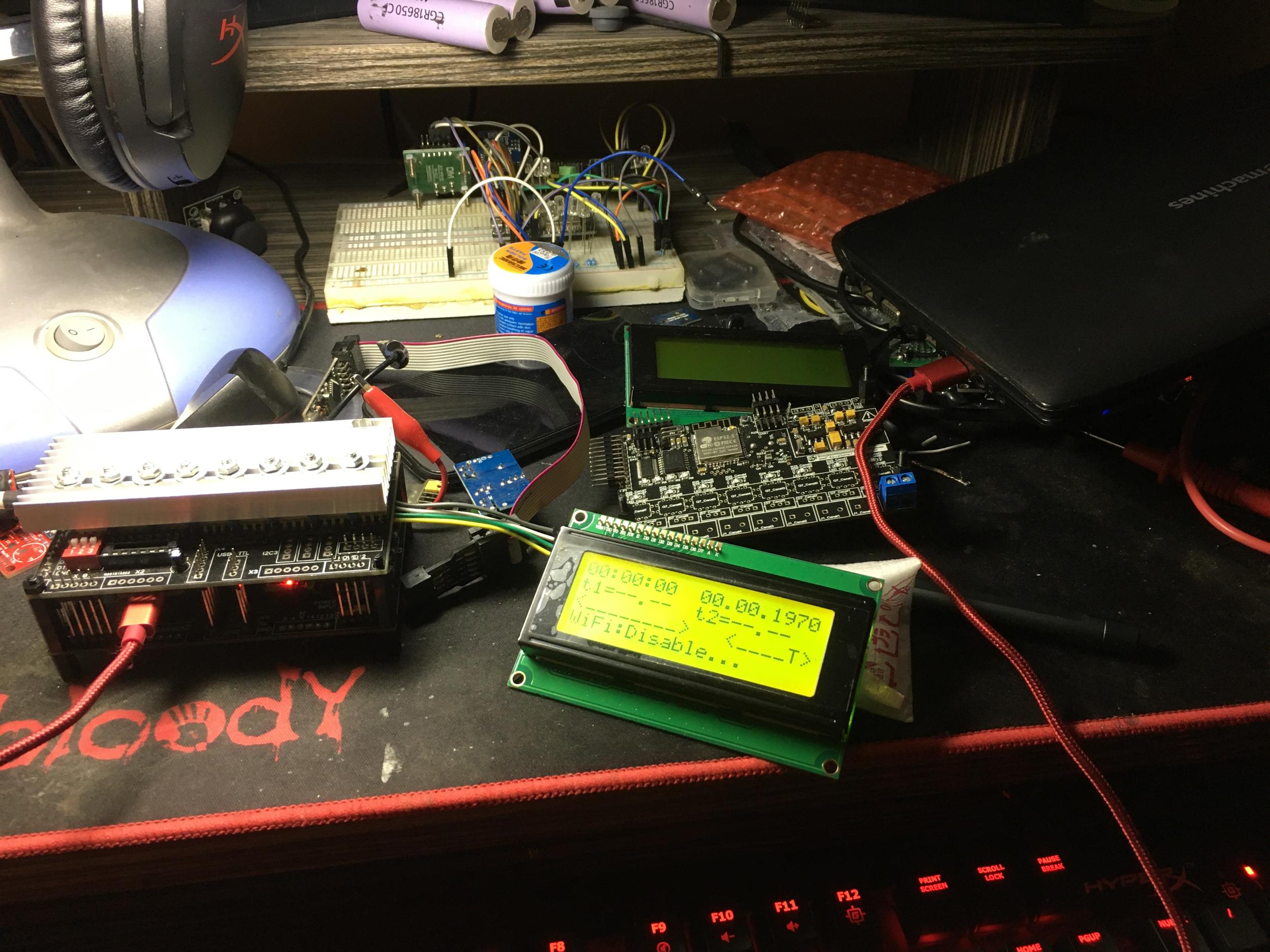

Предоставляю Вам, фото отчет результата проделанной работы:

Но как всегда не обошлось без казусных ситуаций.
Так как, всю сборку контроллера я производил на работе в свободное время, подвязка Wi-Fi модуля была под IP маршрутизатора который был на работе.
Завершив сборку я принес его домой где находиться мой аквариум, дома контроллер выдал ошибку: "Wi-Fi disable", модуль не может законектить домашнюю сеть, скорее всего из за конфликта IP адресов
Предполагаю что необходимо скинуть старый "рабочий" IP и прописать новый "домашний".
И тут мне снова понадобилась ваша помощь и совет. Подскажите как правильно проделать этот алгоритм и вообще правильно ли я диагностировал проблему.
Прошу прощения за столь длинные сообщения.
Рассчитываю на Ваш совет и помощь.
Спасибо за внимание

AquaGomel · 12.01.2021, 12:49

Пробуйте зайти в настроки контроллера и выключить - выключить WiFi и выйти в
главное меню.

MichaelFox · 12.01.2021, 15:16

С помощью всевозможных манипуляций а именно ( перезагрузка wi-fi модуля через настройки, перезагрузка с помощью кнопки reset на самом модуле, также физическая перезагрузка Arduino) мне удалось подключить его к интернету но ненадолго буквально через минут 10 он опять ушел в режим disable.
Есть подозрения, что дело в настройках моего домашнего маршрутизатора.🤔
И ещё такой вопрос IP address выбивает не полностью : 192.168.4.1...
Пробовал через приложение Aquacontroller подобрать последние 2 цифры но безрезультатно он снова уходит в disable

AquaGomel · 12.01.2021, 15:20

Цитата:

Допис від MichaelFox

С помощью всевозможных манипуляций а именно ( перезагрузка wi-fi модуля через настройки, перезагрузка с помощью кнопки reset на самом модуле, также физическая перезагрузка Arduino) мне удалось подключить его к интернету но ненадолго буквально через минут 10 он опять ушел в режим disable.
Есть подозрения, что дело в настройках моего домашнего маршрутизатора.🤔
И ещё такой вопрос IP address выбивает не полностью : 192.168.4.1...
Пробовал через приложение Aquacontroller подобрать последние 2 цифры но безрезультатно он снова уходит в disable

192.168.4.1 - это успех. Это значит что контроллер не смог подключиться к сети и перешел в режим настройки. Более подробно тут: http://aquacontroller.ru/ru/main/bonus-page/news-feed

MichaelFox · 12.01.2021, 22:59

Спасибо большое, все получилось. Без вашей помощи я бы не справился.

MichaelFox · 04.06.2021, 19:21

Здравствуйте, это снова я.
Собрал акваконтроллер с вашей помощью, все работало без нареканий, но в последнее время в мобильном клиенте "AquaController" для удаленного управление, постоянно выбивает ошибка: RESULT_DATA_CORRUPTED
не позволяющая зайти в контроллер.
Подскажите как исправить ошибку.
Спасибо за внимание

MichaelFox · 11.06.2021, 21:59

AquaGomel, Здравствуйте, это снова я.
Собрал акваконтроллер с вашей помощью, все работало без нареканий, но в последнее время в мобильном клиенте "AquaController" для удаленного управление, постоянно выбивает ошибка: RESULT_DATA_CORRUPTED
не позволяющая зайти в контроллер.
Подскажите как исправить ошибку.
Спасибо за внимание

AquaGomel · 14.06.2021, 14:47

Цитата:

Допис від MichaelFox

AquaGomel, Здравствуйте, это снова я.
Собрал акваконтроллер с вашей помощью, все работало без нареканий, но в последнее время в мобильном клиенте "AquaController" для удаленного управление, постоянно выбивает ошибка: RESULT_DATA_CORRUPTED
не позволяющая зайти в контроллер.
Подскажите как исправить ошибку.
Спасибо за внимание

RESULT_DATA_CORRUPTED - контролер вернул либо не те данные которые ожидает клиент либо данные повреждены. В идеальном состоянии смог бы вам помочь если бы вы прислали логи.

MichaelFox · 16.06.2021, 23:27

AquaGomel, как это сделать ?

AquaGomel · 17.06.2021, 00:50

Цитата:

Допис від MichaelFox

AquaGomel, как это сделать ?

В этой теме уже обсуждали как снять логи. Воспользуйтесь поиском.

MichaelFox · 18.06.2021, 00:50

AquaGomel, Доброй ночи, воспользовался поиском, но если честно мало что понял.
Нужно сфоткать лог который высвечивается в момент того, когда на экране странные значки и буквы?
И если честно, то по ходу эксплуатации время от времени он как будто выключается, при этом индикатор питания Ардуино сигнализирует что он включен, но процесс запуска не происходит, странно может этот лог тоже поможет инициализировать и устранить причину.
Спасибо за внимание
