Nox · 03.04.2009, 12:45

Всем привет!
Представляю на суд мореманов переделанную голову Атман 3500л/ч 71Вт (золотая середина).
Для переделки понадобилось, 25мм кусок 90мм трубы и кусочек листового акрила, всё остальное из головы Атман.
Ротаметр у меня РМ-2, поплавок зашкаливает, поэтому немного прижал пальцем забор воздуха, чтоб сфотать поплавок, фотка работы ротаметра делал в пресной воде, в морской воде показания увеличиваются на 20-25%, поэтому расход воздуха беру из максимальной работы ротаметра 700л/ч.
Также были переделаны вся линейка Аманов РН, от 1100л/ч до 5000л/ч, заметил одну закономерность - 3500л/ч это предел, 4000л/ч и 5000л/ч затягивают меньше воздуха, как не крути.
При распиле помп понравилась у китайцев одна заморочка, они к обмотке статора крепят термореле, пришлось одну разобрать.
Позже появится энкомат, поиграюсь с ним.

Nox · 03.04.2009, 13:31

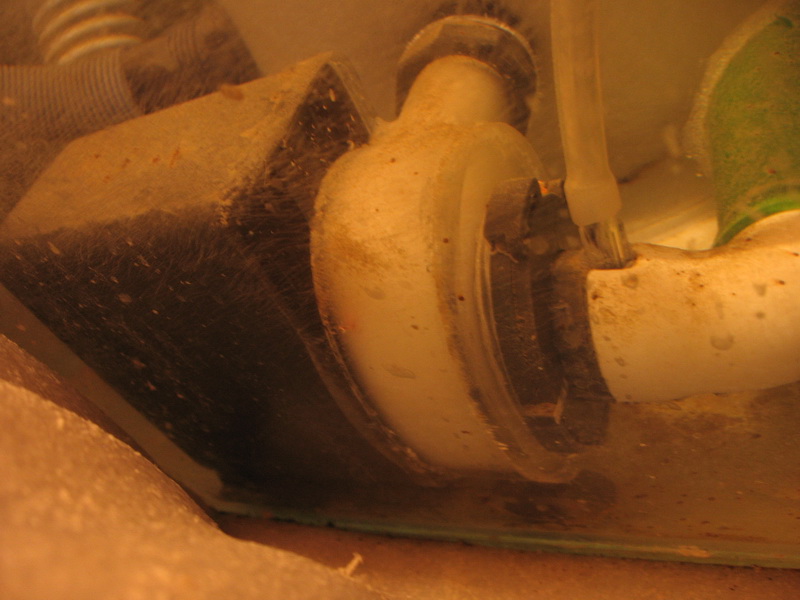

Ещё пару фоток, атман 45Вт 2500л/ч в работе.

Fedor256 · 03.04.2009, 14:59

Интересно получилось.
Понравилось что камера приклеена к помпе, а доступ внутрь через крышечку.
И из китайской помпы можно сделать неплохую вещь, так держать.

ЗЫ Пошел думал об игольчатом колесе.

Batik · 03.04.2009, 17:16

а в пресной воде пробовали включать? получается мелкий пузырь?

Nox · 03.04.2009, 17:58

Fedor256,
Дима мы поговорили позавчера, вот что получилось, думаю что для атмана неплохо.

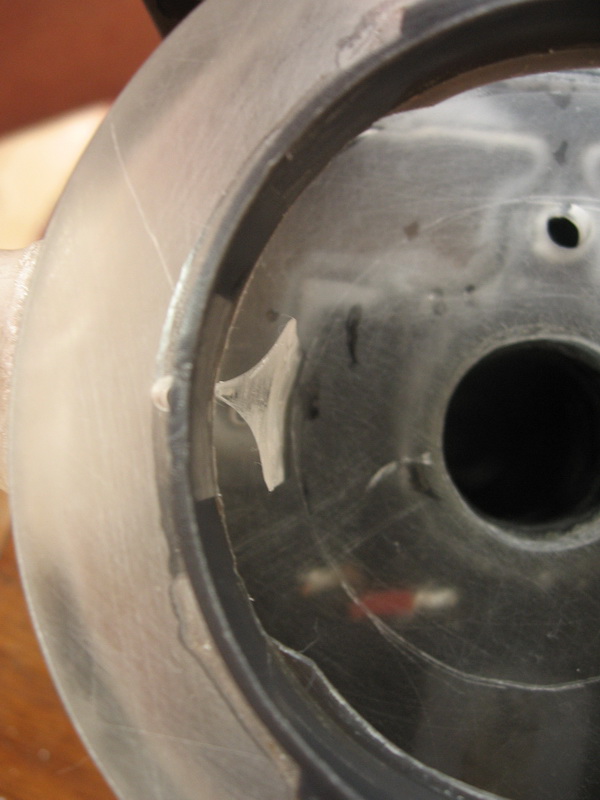

На одной модельке атмана 1100л/ч был сделан стопор от старта в ненужную сторону как в стримах сан-сан, работает не плохо, жаль поставил помпу на пенник в магазин, сфоткать не успел.

Batik,
Вы хотите его использовать в пресной воде? Зачем?

Александр Логинов · 03.04.2009, 18:51

Цитата:

Допис від Nox

Всем привет!
Представляю на суд мореманов переделанную голову Атман 3500л/ч 71Вт (золотая середина).
Для переделки понадобилось, 25мм кусок 90мм трубы и кусочек листового акрила, всё остальное из головы Атман.
Ротаметр у меня РМ-2, поплавок зашкаливает, поэтому немного прижал пальцем забор воздуха, чтоб сфотать поплавок, фотка работы ротаметра делал в пресной воде, в морской воде показания увеличиваются на 20-25%, поэтому расход воздуха беру из максимальной работы ротаметра 700л/ч.
Также были переделаны вся линейка Аманов, от 1100л/ч до 5000л/ч, заметил одну закономерность - 3500л/ч это предел, 4000л/ч и 5000л/ч затягивают меньше воздуха, как не крути.
При распиле помп понравилась у китайцев одна заморочка, они к обмотке статора крепят термореле, пришлось одну разобрать.
Позже появится энкомат, поиграюсь с ним.

Вот это я понимаю, нормальный отчет о проделаной работе, вопросов нет- все ясно(не то что у некторых, один туман)

На счет как измерить если зашкаливает-
Измеряешь расход на меньшей помпе и делаешь дырочку в шланге на входе так чтоб показания уменьшились в 2 раза
С этой же дырочкой измеряешь большую и умножаешь на два

Nox · 03.04.2009, 19:30

Ок, попробуем сверлить дырочки в шланге.

Александр Логинов · 03.04.2009, 19:31

Цитата:

Допис від Nox

Всем привет!
Представляю на суд мореманов переделанную голову Атман 3500л/ч 71Вт (золотая середина).

В целом производительность неплохая
У меня АМ на мохнатке давал: 2500, 38вт- 400л/ч;
3500,65вт - 700-750л/ч
Соотношение воздух - мощьность примерно совпадает
Лагуна конечно получше результаты дает 80вт -1800л/ч но и стоит дороже...

А как ты оцениваешь надежность твоей конструкции????

Nox · 03.04.2009, 19:47

Помпа Лагуна в проекте уже заложена, как будет за что купить, обязательно возьму 80Вт.
Надёжность в каком смысле?
Если смотреть в техническом и электрическом плане то на 5 -, точно такая помпа (самая первая) уже в работе месяц, просто эта последняя и можно её представить на форуме.

Александр Логинов · 03.04.2009, 20:05

Цитата:

Допис від Nox

Помпа Лагуна в проэкте уже заложена, как будет за что купить, обязательно возьму 80Вт.
Надёжность в каком смысле?
Если смотреть в техническом и электрическом плане то на 5 -, точно такая помпа (самая первая) уже в работе месяц, просто эта последняя и можно её представить на форуме.

На мой взгляд больше всего вопросов к крыльчатке
Еще - склейка акрила с корпусом помпы

Nox · 03.04.2009, 20:22

Крыльчатки на иглах в работе не один год, ещё не менял, эта 2,5мм трубочками не знаю, время покажет. Делал акриловый диск 2мм и 3мм + стержни 2мм в три ряда - тяжелая сволоч, после нескольких включений срезает шпонку на валу. Есть ещё вариант сделать с карбоновыми иглами.
Склеивал рание модели акрификсом 192, эту клеил исключительно эбокситкой.

Dimitri · 03.04.2009, 23:26

Называется пришел Логинов и все опошлил )))).

Александр Логинов · 04.04.2009, 00:12

Цитата:

Допис від Dimitri

Называется пришел Логинов и все опошлил )))).

Я не виноват, так получилось....
Не все так плохо , хоть и есть проблемы
Я их вижу т.к. сам с ними сталкиваюсь

С такими переделками и даже без переделок может быть еще такая проблема-
при перезапуске, в случае изменения направления вращения ротора, у помпы изменяется производительность
Это связано с нарушением центрирования ротора относительно статора

Batik · 04.04.2009, 08:50

Nox, чтоб подмены меньше делать...

Александр Логинов · 05.04.2009, 00:38

Цитата:

Допис від Nox

Fedor256,
Дима мы поговорили позавчера, вот что получилось, думаю что для атмана неплохо.
На одной модельке атмана 1100л/ч был сделан стопор от старта в ненужную сторону как в стримах сан-сан, работает не плохо, жаль поставил помпу на пенник в магазин, сфоткать не успел.

Batik,
Вы хотите его использовать в пресной воде? Зачем?

В пресняк тоже ставят скиммеры, как правило в каркнтинные системы, один раз делал
http://aquaforum.kiev.ua/showpost.php?p=267474&postcount=62
