ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ФИЛЬТРА ДЛЯ «БЕЗРУКИХ»

[Вбою]

ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ФИЛЬТРА ДЛЯ «БЕЗРУКИХ»

Почему для «безруких»? Потому, что всегда отношусь с уважением к людям, которые умеют делать печатные платы, ловко оперируют понятиями «триггер», транзистор и т.д. Которые искусно паяют микросхемы и, если надо, все перепаивают заново без потери радиодеталей. Когда-то отец не научил, а сейчас учится поздно…
И так без лирики. Сделал абгрейд аквариумной техники, поставил новый внешний фильтр. Помощнее. Доволен, но корм уносит, особенно замороженный циклоп. Решил делать временное отключение фильтра.
В принципе, есть много схем в Интернете, есть готовое решение от мастеркит. Но, во-первых - «безрукий», во-вторых - для предложенных схем надо низковольтное питание, а это дополнительный источник питания, что убивает простоту и миниатюрность. Мне так кажется.
Посещаем радиорынок «Кардачи» и покупаем (Рис. 1):
1) «Гробик» для блока питания (90х60х55 мм). Такие «гробики» есть с уже встроенной вилкой для розетки. Но в силу геометрии электрики в тумбе для меня удобен именно такой «гробик» (простите за игру слов).
2) Реле времени АН3-3 с задержкой на отключение. Подробно читаем, например, здесь http://www.delexgroup.ru/Time%20AH3.html
Я выбрал реле на 1 час.
3) Электровилку, которую приспособлю к «гробику».
4) Приборную розетку.
5) и 6) Кнопочки, микрики, светодиоды, резисторы, диоды и провода.
Да, еще надо паяльник, напильники, отвертки, а главное желание и время.
Схема девайса на рис. 2.
Для таких, как я, рассказываю работу схемы.
Реле запитывается через ножки 2 и 7. Контакты 1–4 и 8-5 нормально замкнутые. При запитывании реле, контакт 1 сразу перебрасывается на контакт 3. Контакт 8 перебрасывается на 6 при истечении времени, установленного на реле.
Далее все просто.
Исходное состояние схемы. Фильтр включен по линиям:
1) А – нормально замкнутый контакт 1-4 и на В.
2) Б – 8 – и на Г.
Горит зеленый светодиод.
При этом напряжение подано только на ножку 7 реле.
Работа схемы. При замыкании кнопки, реле самоблокируется перебрасыванием контакта 1 на 3, который подает питание на ножку реле 2.
Фильтр отключается и горит красный светодиод.
По истечении заданного времени срабатывает контакт 1 на 6. Реле обезточивается и схема приходит в исходное состояние. Красный светодиод гаснет, а зеленый загорается, фильтр включен.
О подключении светодиодов к сети 220 в. В Интернете написано много на эту тему. При данной схеме подсоединения светодиода обычно рекомендуют резистор около 33 Ком 2 Вт. Но притаком номинале сопротивления ощутимо грелся даже 5 Вт керамический резистор. Мною выбран самый маленький диод на 600 в, маломощный резистор на 150 – 200 Ком. Светодиоды светят не на полную мощность, но достаточно для индикации подачи напряжения. При этом резистор абсолютно не греется.
В качестве кнопки использован микровыключатель, который вмонтирован в корпус «впотай» или «под ноготь» (Рис. 3), дабы исключить несанкционированное отключение фильтра при возне в аквариумной тумбе.
Реле АН3-3 легко вставляется в панель для радиоламп, но я с целью экономии места провода просто припаивал к ножкам. Изолировал термоусадочным кембриком.
Внешний вид готового изделия на Рис. 4, а на Рис. 5 – в работе.
Стоимость этого удовольствия: реле 67 грн., «гробик» 9 грн., остальное копейки. Реле и радиодетали куплены в павильоне №9, а "гробик" - павильон №17 или №18 (точно не помню).
Минздрав предупреждает, что Вы имеете дело с сетевым напряжением 220В, будьте внимательны, хорошо изолируйте провода и монтаж.Вашим рыбкам сытного ужина, а Вам беззаботного аквариумного ремесла.

[kazanova]

Допис від Александр Бешлега

Если не выключать фильтр во время кормления, то часть корма неминуемо в него попадают, что сокращает период обслуживания.

У меня на фильтрах на всех мелкая сетка... Через нее разве что циклоп пройдет. Так вот даже когда фильтр и засасывает что, то креветки и анцики просто тащатся от того, сколько там жратвы...))))
Ну да ладно, каждому свое...

[Кениец]

Хорошее, повторяемое решение. Только вот реле дороговато

Допис від kazanova

Я вообще не могу понять для чего это нужно!? )))) Это из серии "не знала баба клопоту, купила порося..."

Я на днях отключил фильтр для кормления и забыл включить. Утром часть рыбы у поверхности, но ещё живы (компрессора нет, много растючки).
А отключаю потому как рыба меланхоличная, не успевает сьесть мелкую заморозку (моина), которая потом падает на дно, а там собирателей мусора нет.

[kazanova]

Я просто очень люблю сомов и криль... Потому для меня не актуально... Но зачем это я уже понял...

[Sem]

Делал я такой девайс и "запрятывал" в стандартную кассету (удлинитель).
Та же самая кнопка и два цветика.
Правда время отключения фиксированное делал.
Назначение тоже, только я ставил на фильтра в малявочниках.
Кстати даже фото выкладывал- на счас тему найти не могу.

[nana_1983]

Я право даже не предполагаю, как должен располагаться фильтр, чтоб в него корм засасывало.....
Рыбья кормежка у меня по центру, а всас фильтра далеко в углу - никогда корм не засасывает, он-то и до грунта долететь не успевает, если я специально не брошу для криля и сомов.
В общем-то, недоумеваю я....
Но если проблема именно в сильном токе воды - ну так просто уменьшите ее на постоянку или перенесите место кормления туда, где нет такой турбулентности - в целом, дешево и сердито
п.с. Прошу тапками не бросать

[Fly]

Вбою, ДЛЯ «БЕЗРУКИХ»... как по мне не совсем верное название. Наверно правильнее будет "..ДЛЯ КОМСОМОЛЬЦЕВ" - ищем (создаем) себе трудности и преодолеваем их максимально усложненным путем.
Есть "схемы" и решения на порядок проще. Механическое реле, кнопка и десяток радиодеталей самая дорогая из которых конденсатор решает проблему на 99%.

На час отключать не нужно-Это слегка перебор. И точность не нужна. 10-15 минут достаточно. Ведь по всем рекомендациям - корм должен быть съеден за 5-10 минут....
Хотя... если проще конструктор собрать из готовых блоков. Для тех, кому паяльник ассоциируется только с прибором для подписания нужного завещания. Утюг иже с ним.
Вбою а ведь Вы скромничаете. Вопрос-то проработан )) Достаточно полно проработан и оптимизирован под себя.
в общем идея имеет право на жизнь, но избыточна. Очень.
сам как-то задумывался сделать подобную "приблуду" но отказался - мне и знакомым не актуально, а делать одну нерентабельно

Добавлено через 7 минут
Вбою, если начнете массовый выпуск сиих девайсов не удивлюсь.
Идея (проблема) сродни "Калгону" и "Целюлиту". Сам придумал-сам решил.
И правильно!!! нечего придумывать проблемы, решение которых не можешь найти и продать!

[boba88]

Fly, согласен на все 100. Решение красивое, но не более того. Автору, и многим другим, которым пригодится эта схема для повторения - "флаг в руки". Меня слегка удивил отзыв Starcomputer_а. Повторимо - не значит что это нужно повторять. Есть, действительно, варианты на порядок проще и современнее. И, несмотря на то, что себя так же отношу к "безруким" в плане электроники, но такой вариант девайса, даже придуманного лично, постеснялся бы рекомендовать для массового повторения. Решение на уровне 60-ых.

[Олександр Бешлега]

Вот только давайте без резких заявлений. У нас ведь как бывает, как только кто-то что-то сделает, тут же находится множество форумчан которые знают, как сделать лучше. Вот только обычно дальше этого не идет. Кроме критики свои варианты решений предложить можете?

[boba88]

Допис від Александр Бешлега

Вот только давайте без резких заявлений.

Я сожалею о том, что так воспринято моё ИМХО. Надо было натЫкать смайликов. Но конкретная критика ведь никому ещё не помешала?

Допис від Александр Бешлега

свои варианты решений предложить можете

Ну это же элементарно! Покупаете электронное реле времени+ кнопку нормально разомкнутую и всё. Если есть желание поковыряться самому, в инете полным-полно данных схем, от очень простых (уровень любителя), до "продвинутых"
Никоим образом не хочу обидеть своими высказываниями ув. Вбою, но его самоделка напомнила мне, ртутное реле времени, применявшееся, очевидно, в начале прошлого века, и представлявшее из себя механический часовой механизм и стеклянную колбочку с ртутью и вваренными в один торец контактами. Поворачивая рукоятку на заданное время, молоточек толкателя часового механизма наклонял колбу и ртуть перекатывалась в противоположную от контактов сторону. По истечении установленного времени толкатель убирался, колбочка наклонялась, ртуть перекатывалась назад и замыкала контакты.

[BelkinS]

Вот позавчера тоже сделал таймер "для безруких" под названием "Ab ovo" (от яйца). Обычно на время кормления выключал фильтр-турбинку и заводил кухонный таймер минут на 15, чтобы не забыть включить фильтр. Но иногда конечно не слышал звонок и забывал вовремя включить. Особо не заморачиваясь, решил из этого кухонного таймера и сделать простейший автомат. Микропереключатель и розетку нашел в своем хламе, все идеально состыковалось, еще и светодиод индикации выключения поставил до кучи. На фото все вроде должно быть понятно и без комментариев.

[Кениец]

Кстати, есть ещё один отличный вариант для тех, кто не желает дружить с паяльником
Есть таймеры, которые после переключения в режим "off" или "on", с последующим переключением в режим "auto", находятся в предыдущем состоянии (вкл или выкл) и ожидают следующей программы.
Таким образом, можно настроить таймер на включение каждые 30/10/5 минут - кому как нравится. Перед кормлением перевести его в режим авто через режим "выкл".
Всё, потом он сам включится.

[Sem]

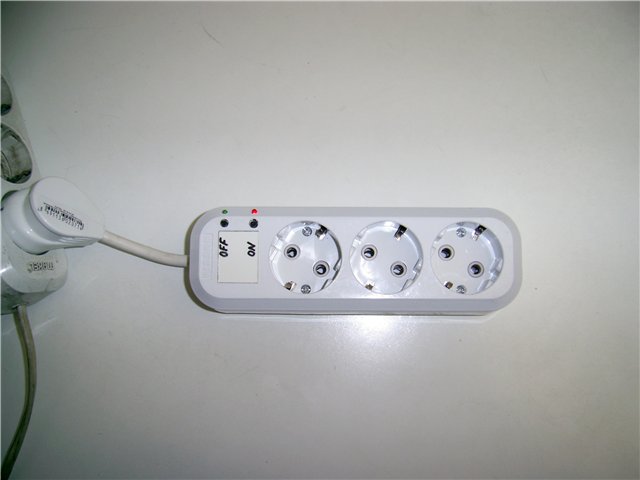

Вот. Нашел.
да. еще добавлена функция принудительного включения.

[Кениец]

Sem, начинку бы посмотреть

[Sem]

Кениец, фото внутри? -))))

[chack]

Допис від Sem

Кениец, фото внутри? -))))

Да. И схемку)
