Изготовление акваконтроллера

[Starcomputer]

Данная тема является прямым продолжением темы Разработка акваконтроллера, созданной AlexThunder, за что ему огромное спасибо
На данный момент разработка в целом закончена и благодарен всем, кто принимал участие в обсуждении и реализации проекта


С помощью Chack'а были заказаны и изготовлены печатные платы



И сейчас начнется наверно самый интересный этап - сборка и настройка

Схема, плата, прошивка находятся в архиве во вложении.
ИСХОДНИКОВ ПРОГРАММЫ НЕТ !!! ПРОШИВКУ ИЗМЕНИТЬ НЕЛЬЗЯ !!!
Необходимое программное обеспечение:
Схема - sPlan 6.0 (для версии 3 - 7.0)
Плата - Slayout 5.0 / 6.0

Внимание !!! В процессе сборки и наладки в схему могут быть внесены изменения ! Следите за обновлением архива !!!
...........
New_controller-2V1 - плата с косметическими правками и обозначением элементов.

Контроллер-V.3 - улучшенный вариант (симисторы в одну линию, питание +12V, два диммера, USB на борту, 4 усилителя, отдельный разъем для клавиатуры).

Version 3.1 SMD - версия 3 для СМД элементов.

Плата1V5smd - многоплатная версия от "Пупс" (контроллер + силовая часть + клавиатура + усилители + кулер для силовой части).

Контроллер V3 DIP - все нужное для сборки версии 3.0 DIP.

Firmware.rar - прошивки от Володя_Череп для нормальной работы с USB на ATTiny2313.

Прошивки.rar - архив прошивок:
ATmega_32 - стандартная прошивка
Atmega_32_EE - прошивка EEPROM
ATmega_32_9600 - скорость UART 9600
ATmega_32_PWM_244Hz - использование ШИМ для управления драйверами. Вход PWM LDD подключается непосредственно к выводу 13 или 14 ATmega.

Программирование fuse-битов:

При прошивке микроконтроллеров необходимо запрограммировать (записать 0) следующие fuse-биты:
- для ATmega32 - BOOTSZ0, BOOTSZ1, SPIEN
- для ATtiny2313 - CKSEL0, SUT0, BODLEVEL1, WDTON, SPIEN
- для ATtiny13 - SPIEN, CKDIV8, SUT0, CKSEL0 (данная микросхема используется для схемы регулировки венилятора)
Все остальные fuse-биты должны быть незапрограммированы (равны 1).
Uniprof:
Fuse-бит будет запрограммирован, если убрать галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если поставить галочку в соответствующем поле.
CodeVisionAVR:
Fuse-бит будет запрограммирован, если поставить галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если убрать галочку в соответствующем поле.
AVRDUDE:
ATmega: -U lfuse:w:0xff:m -U hfuse:w:0xd9:m
ATtiny2313: -U lfuse:w:0xee:m -U hfuse:w:0xcb:m -U efuse:w:0xff:m
ATtiny13: -U lfuse:w:0x6a:m -U hfuse:w:0xff:m

[BlackAlex]

bmw, на птичке мужик, у которого брал травку, настоятельно рекомендовал не эконосить на электродах... КН у меня низкий, вода колодезная - буду хоть как то к Рн привязывать СО2...

[Володя Череп]

Допис від bmw

Калібрувальні рідини самі по собі міняють свій рН від того, що з електродом туди постійно попадає хоч капля води, а вода має у собі розчинені речовини, які і отруюють калібровочну рідину.

Калібрувальний розчин не слід довго зберігати чи використовувати кілька разів.

Під час калібровки чутливу частину електрода слід спочатку занурити в дистильовану воду, потім витягти з води та легенько торкнутися до електрода чистим та сухим фільтрувальним папером, щоб зняти з електрода краплю води. Після цього електрод занурити в перший калібрувальний розчин. Потім витягти з калібрувального розчину, папером зняти краплю калібрувального розчину, занурити в дистильовану воду, витягти з води, папером зняти краплю води і потім занурити в другий калібрувальний розчин. Дотримуючись цієї процедури, можна відкалібрувати кілька електродів на одній порції калібрувальних розчинів. Потім використані розчини треба вилити.

Фільтрувальний папір можна замінити туалетним папером чи чистою сухою серветкою. Дистильовану воду не варто купувати в автомагазинах, бо справжній дистилят має електропровідність не більшу ніж 5 мкСм/см, а в автомагазинах мені траплялася вода з удвічі більшою електропровідністю. Тому дистильовану воду краще купувати в аптеках або гнати самостійно.

Не обов'язково купувати дорогі фірмові калібрувальні розчини. Можна придбати вітчизняні стандарт-титри для pH-метрії, у вигляді запаяних ампул з порошком. Якщо треба калібрувати прилади з похибкою +- 0,01, то весь порошок слід висипати в літрову мірну колбу з високою вузькою горловиною, на якій нанесена мітка 1 л, кілька разів сполоснути дистилятом ампулу з залишками порошку, виливаючи воду з ампули в колбу, залити в колбу ще трохи дистиляту і акуратно побовтати її, щоб порошок розчинився. Потім залити в колбу дистилят до мітки 1 л, закрити колбу пробкою та кілька разів перевернути колбу, щоб розчин добре перемішався. Потім цей розчин треба швидко використати і вилити.

Але наш контролер не міряє з такою точністю, тому можна задовольнитись похибкою +-0,05. У цьому випадку можна готувати стоковий розчин, розчиняючи порошок з ампули у 200 мл дистильованої води, а потім відливати від нього невеликі об'єми та розбавляти їх у 5 разів для приготування робочих розчинів. Стоковий розчин можна зберігати у холодильнику в щільно закритій пляшці на протязі двох місяців. Для запобігання забрудненню, у пляшку зі стоковим розчином не можна нічого засовувати, можна лише наливати з неї. Наприклад, для приготування 50 мл робочого розчину потрібно налити в чисту склянку трохи більше 10 мл стокового розчину з пляшки, потім мірною піпеткою чи шприцом відібрати зі склянки з щойно налитим розчином рівно 10 мл, перенести відібрані 10 мл до мірної колби 50 мл, долити в колбу дистильовану воду до мітки 50 мл, закрити пробкою та кілька разів перевернути колбу. Робочий розчин треба швидко використати і вилити.

[bmw]

Володя Череп, я повністю згідний з усім написаним вами. Мене просто задовбало калібрувати щотижня... Для таких цілей треба якісь рН-електроди, які мають стабільні покази на протязі тривалого терміну. Існують ж промислові електроди, які просто вкручуються в трубу і їх роками ніхто звідти не викручує і не калібрує.

Допис від Володя Череп

Не обов'язково купувати дорогі фірмові калібрувальні розчини. Можна придбати вітчизняні стандарт-титри для pH-метрії

Де ж їх взяти??? Я дзвонив до знайомого в "стандартизацію і метрологію", питав про рН- і OPR-електроди і калібровочні рідини для них, так вони навіть не чули що це таке . З санстанцією така ж ситуація Таке враження, що параметри води в водогоні взагалі ніяк не контролюють.

[Sem]

Допис від bmw

Існують ж промислові електроди, які просто вкручуються в трубу і їх роками ніхто звідти не викручує і не калібрує.

угу, только цена у них небалуйся-((((

[Володя Череп]

Допис від bmw

Існують ж промислові електроди, які просто вкручуються в трубу і їх роками ніхто звідти не викручує і не калібрує.

Стабільність потенціалу електрода залежить від рідини, в якій постійно перебуває електрод. Якщо електрод перебуває в акваріумній воді, то його електролітичний ключ з часом забивається водоростями. В такому випадку можна потримати електрод протягом ночі у 0,1Н розчині соляної кислоти (0,36%). Якщо після вимочування на електроді залишаться видимі забруднення, їх можна спробувати обережно зняти за допомогою вати, змоченої у тому ж розчині соляної кислоти, при цьому треба уникати контакту рук з кислотою. Потім електрод бажано відкалібрувати.

Допис від bmw

Де ж їх взяти???

Я купував набір "Стандарт-титры для pH-метрии 6амп." в ООО "Укрреахим" у Києві. Зараз він коштує близько 30 грн. В моєму наборі 6 різних ампул, таких самих, як і в наборі на цій сторінці.

Ще бувають набори з 6 однакових ампул, як, наприклад, у "Макрохемі":

набор для приготовления буферных растворов(6 ампул) Калий фталевокислый кислый (Тип 3,рН 4,01) фикс
набор для приготовления буферных растворов(6 ампул) Фосфаты (Тип 4, рН 6,86) фикс

[_AZ_]

Стандарт-титры для pH-метрии можно купить в любой фирме торгующей химреактивами, лабораторной посудой и оборудованием. Есть наборы из 6 разных титров, есть наборы на одно значение рН (там по-моему тоже 6 ампул). Насчет того чтобы растворять содержимое ампулы в 200мл - не знаю не пробовал, но есть сомнения. Оно с трудом растворяется в 1литре, некоторые растворы вообще должны быть насыщенными при 25оС. Тем более срок хранения все равно 2 месяца, хоть в литре разводить хоть в 200мл.
А промышленные электроды тоже надо калибровать, и если их не калибруют годами - то это на совести метрологов

[Володя Череп]

Допис від _AZ_

Насчет того чтобы растворять содержимое ампулы в 200мл - не знаю не пробовал, но есть сомнения.

В 200 мл можно растворять содержимое ампул для приготовления растворов с рН 4.01, 6.86 и 9.18. Другие растворы для калибровки электрода, используемого для контроля pH в аквариуме, вряд ли понадобятся.

Допис від _AZ_

Тем более срок хранения все равно 2 месяца, хоть в литре разводить хоть в 200мл.

В течение срока хранения мы открываем бутылку, чтобы взять очередную порцию раствора, и туда попадает воздух, в котором содержится углекислый газ и всякая микрофлора. ИМХО, в таких обстоятельствах лучше хранить более концентрированный раствор.

[_AZ_]

Допис від Володя Череп

В 200 мл можно растворять содержимое ампул для приготовления растворов с рН 4.01, 6.86 и 9.18. Другие растворы для калибровки электрода, используемого для контроля pH в аквариуме, вряд ли понадобятся.

В течение срока хранения мы открываем бутылку, чтобы взять очередную порцию раствора, и туда попадает воздух, в котором содержится углекислый газ и всякая микрофлора. ИМХО, в таких обстоятельствах лучше хранить более концентрированный раствор.

Может вы и правы, нужно пробовать. Уже готовили таким способом растворы?

[Володя Череп]

Я брал приготовленные таким способом растворы у другого участника форума - у Mykhaylo.

[BlackAlex]

вобщем я понял, прошлогодние серавские тесты можно выливать.... ;-(

[Vitoldos]

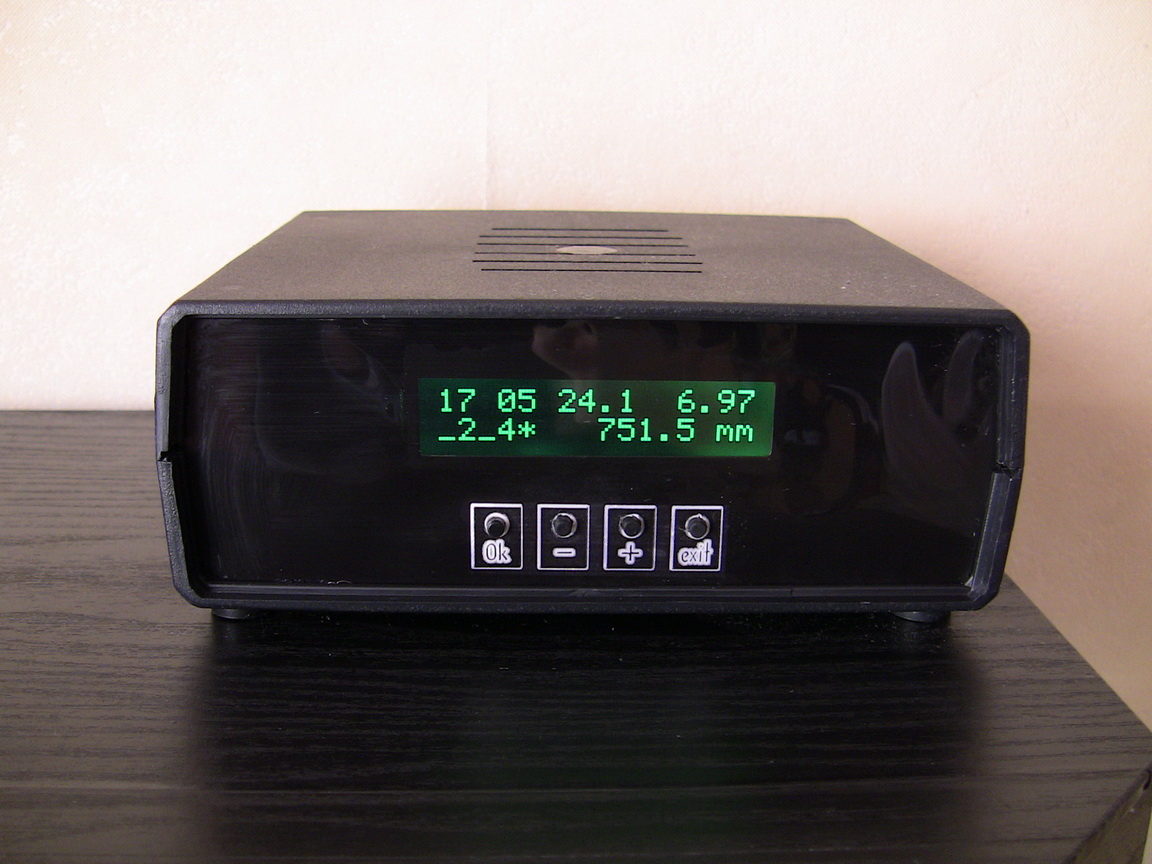

А я вот наконец-таки закинул в корпус аквакомп-2. Проверяю на вшивость уже неделю - полет нормальный. Хоть и эпра под крышкой и прибор на крышке. Пока - все как часики. Датчик температурный делал след. образом: в пустую ампулу от лекарств (те что на 1мл) черного герметика и датчик туда. Сверху термофитным кембриком. Пока не течет! =) Ну и МРХ4115 прикрутил ко второму входу для измерения атмосферного давления.

ЗЫЖ Следующий этап - электроды. Тока чет тяжковато с ними у нас в Беларуси. Тока задорого и закруто. Бум искать варианты!
ЗЫЫЖ А подскажите для измерения редокс потенциала какие электроды?? Точно такие как и для ПХ???

[Володя Череп]

Допис від Vitoldos

А подскажите для измерения редокс потенциала какие электроды?? Точно такие как и для ПХ???

Если к pH-входу усилителя подключен комбинированный pH-электрод, то для измерения редокс-потенциала достаточно будет подключить к mV-входу платиновый электрод без электрода сравнения, например, ЭРП-101.

[BlackAlex]

Народ, никто не знает, как без компа ограничить время подачи СО2? тоесть выключено с.. до... вне зависимости от Рн. Все установил, поподключал, и понял что давать СО2 до выключения света глупо, надо на пол часа раньше выключать, что бы доели, а не выдувать компресором из воды.

[sae74]

BlackAlex, а вчем сложность подключить к компу и порядок!
ну или поставь на выходе еще таймер за 30 грн.

[BlackAlex]

комп в другой комнате, что бы с ним связатся надо все опять размонтировать.
