Крышка+свет на 20л.

[Михаил .]

Здравствуйте уважаемые форумчане!Хочу поделиться своим небольшим опытом изготовления крышки со светом на акву 20л.Может пригодится кому.
Необходимо было из старого малявочника сделать акву .Причем крышку надо было сделать быстро,а главное достаточно дешево...
Пришлось импровизировать и использовать остатки материалов от ремонтных работ в квартире.

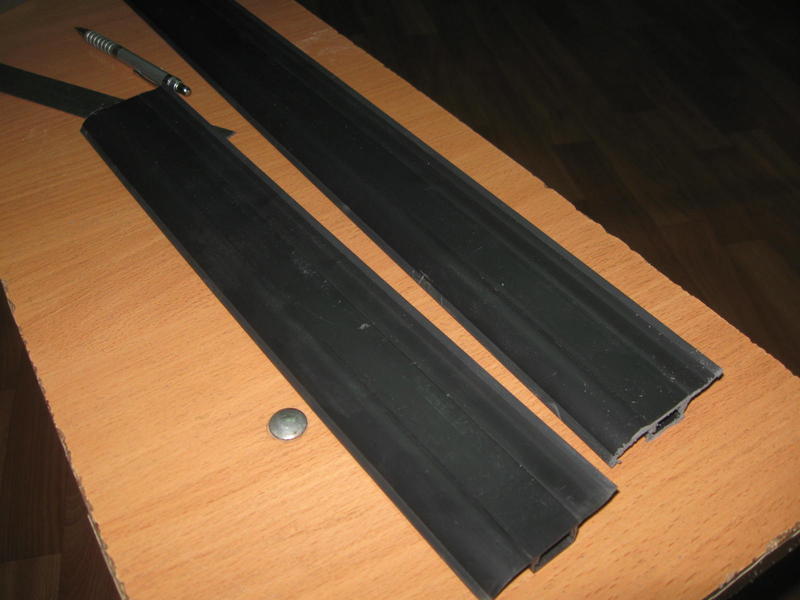

Основа крышки каркас из ПВХ плинтуса с внутренним кабель-каналом.

Еще

Мягкую кромку надо обрезать

Соединяется уголком из комплекта именно этого производителя

Еще

Получается такая конструкция

Фиксируется все обычными аллюминиевыми вытяжными заклепками

Еще

Перед тем ,как крепить последнюю сторону,надо подготовить верхнюю часть крышки.

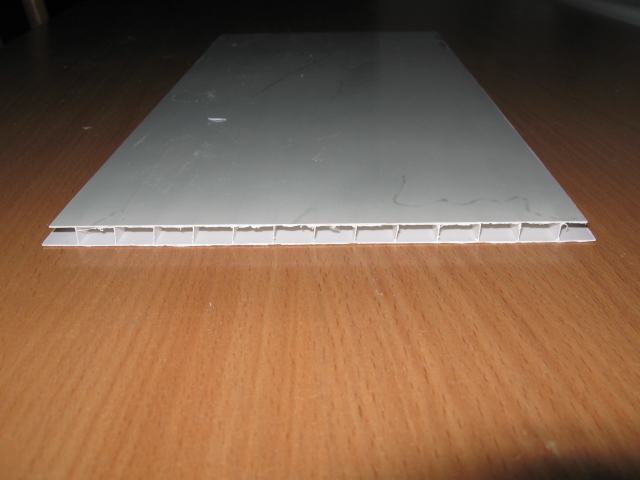

Материал для нее может быть разным.Кто из чего захочет делать.Я использовал кусок ПВХ вагонки безшовки.

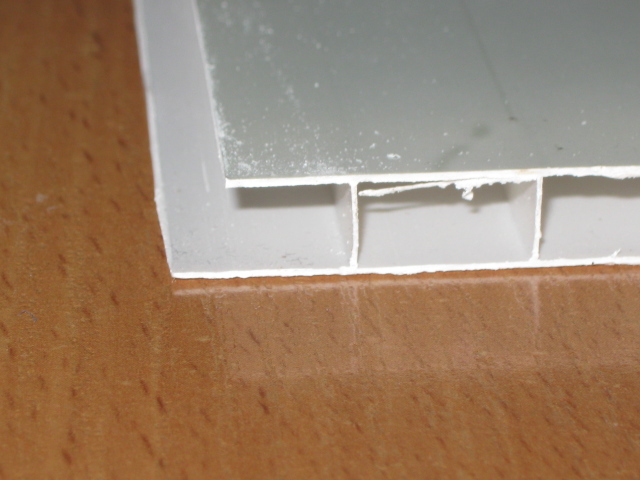

Только размер я определял по месту на уже собраном каркасе и кромку обрезал под углом для лучшего прилегания


Панель вставляется в образовавшийся в верхней части каркаса паз


С внутренней стороны панельПВХ крепится к каркасу термоклеем(или другим способом)

Еще

С верхней наружной стороны белую панель пришлось заклеить черной самоклейкой,но если есть возможность,можно подобрать цвет плинтуса и панели ,например под дерево,то можно обойтись и без пленки

Перед поклейкой прорезал в панели отверстие под кормушку.Резал ножем,но можно и мебельной фрезой

Крышкой будет врезная мебельная ручка

Для света очень удачно подошла по размеру лампа дневного света. Вместо готового электронного балласта ,использовал начинку от экономки (подходящей мощности )в которой сгорела только сама лампа.
Для крепления лампы и корпуса для электроники из куска ПВХ кабель-канала склеил термоклеем две коробочки

Еще

Еще

Вставил в крышку и закрепил заклепками

Прорезал отверстия под лампу

Еще

Еще

Для изготовления отражателя взял готовый фрагмент от потолочного светильника

Порезал по размеру и соединил заклепками

По длинной стороне отогнул уголок и изнутри крышки приклепал отражатель к корпусу крышки

Получилось как-то так

Стандартный патрон под Т5 лампы не нашел.Сделал винтовые зажимы из внутренней металлической основы элекро клемников.Для изоляции обтянул термоусадочной трубкой.

Еще

Еще

Вставил электронику и провел провода внутри каналов плинтуса

Еще

Еще

Для изоляции от влаги залил плату электроники эпоксидным клеем...



Как оказалось залил зря,но об этом позже...
Нижняя часть крышки в сборе

Вот такая получилась крышка

Еще

После тестовых испытаний неожиданно отказала электроника и света не стало...Заливать следующую плату эпоксидкой не стал...Сделал отдельный блок из корпуса от встроенной электро-розетки.

Еще

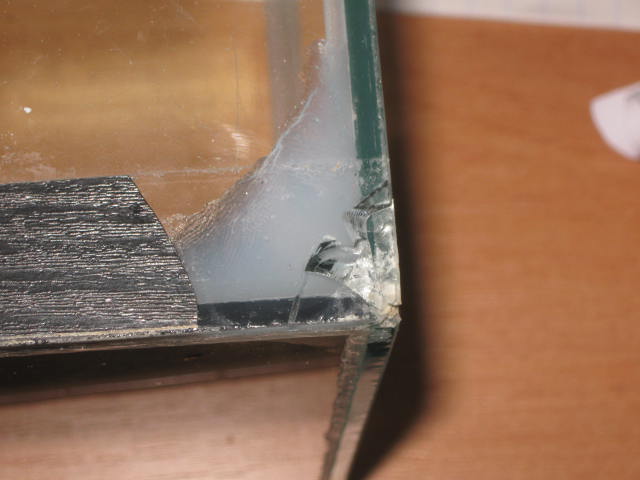

Во время тестовых проверок потекла сама аква...Оказалось под полоской пленки не было видно битого уголка


Еще

Решил попробовать отремонтировать.Высушил,обезжирил,залил аквариумным герметиком

Еще

Еще

Протечки не было...
Ну и результат...

Еще

Свет подключил через реле времени и спрятал все за задней стенкой аквы
