Доработал печатную плату, вставил разъём для программатора.
Надоело вставлять в панельку тиньку каждый раз. Собрал без
силовой части. Вместо МОС 3082 временно поставил светодиоды
для наладки. Вроде все работает, как допаяю проверю еще раз.

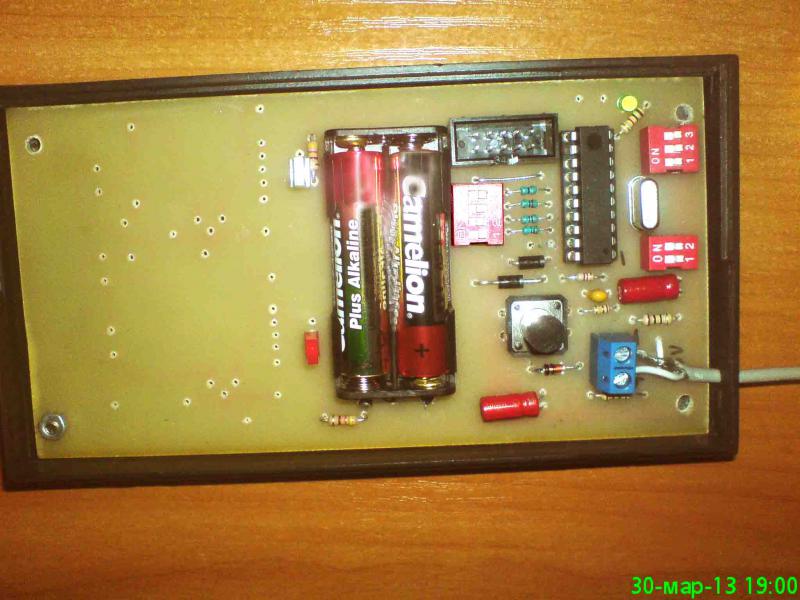

Пока выкладываю фотку, делал мобилкой, и плату, делал в Sprint-Layout.
Принцип работы такой: нажимаем кнопку Reset это начало времени,
поэтому нажать надо утром когда свет должен включиться. Дальше
свет горит до обеда 6 часов. Потом перерыв. Регулируется двойным
переключателем от 0 до 3 часов. Затем свет включается опять. Регулируется счетверенным переключателем.
Тут выходит от 0 до 15 часов
но я решил ограничить программно чтобы за день свет горел не больше
15 часов всего. Если поставить больше по ошибке то не пройдет.
На следующий день свет включится в момент когда была нажата кнопка
и цикл повторится.
