Таймер включения фильтра.

[Ю.В.]

Скрытый текст

Не спрашивайте "зачем?". Отключать или не отключать фильтр при кормлении- вопрос "религии". Кроме того, я слышал, что моряки в этом вопросе более "религиозны" чем любители пресноводных. А склероз- он присутствует у многих и о том, что фильтр выключался, некоторые вспоминают только тогда, когда просто так его включать уже нельзя.

В общем, сей примитивный девайс может быть востребован теми аквариумистами, которые по известным им самим причинам выключают фильтр на время кормежки рыбы. Он его сам включит обратно по истечении заданного срока.
Купленное на "Юности" старое фотореле.


Там же, на "Юности" куплено нормально замкнутое реле 220В


На всякий случай, провел ревизию фотореле- внутри все ок. Ну, заменил старый шнур в тканевой оболочке на свежий ШВВП 3х1 и сделал заземление корпуса через новый кабель.

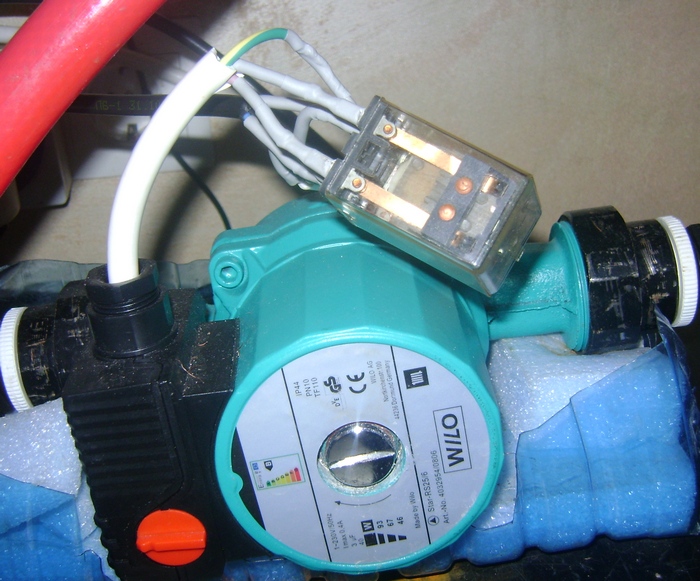

А далее все просто- установил нормально замкнутое реле в разрез кабеля помпы


и дополнительно заизолировал всю сборку. Получилось и достаточно компактно чтоб не "мозолить глаза", и достаточно высоко над полкой тумбы (ну, вдруг протечка)


После чего подключил к этому всему фотореле, установленное так, чтоб его не было видно, но чтоб удобно было дотягиваться для кнопки включения и... собственно все)))

Нужное время выставляется на фотореле. Нажимаем кнопку- фильтр выключается. Проводим необходимые манипуляции и спокойно уходим- реле само включит фильтр обратно.
На большинстве советских фотореле время выставляется обычно до 100 секунд. Для кормежки хватает. Во всяком случае мне.Если мало- можно впаять в схему реле дополнительный резистор.
Для выключения помпы на длительное время используется тумблер "автомат- ручная" на фотореле.
Бюджет
-старое фотореле 30грн
-нормально замкнутое реле 30 грн
-разъемы, вилка, термоусадка, кабель- ну, пусть еще 40 грн.
