Параболический отражатель для МГ ламп

[Raiven]

Schweps, отражатель который вы придумали должен увеличить поток света в банку, что в свою очередь приведет, как бы это сказать, к увеличеню яркости направленного потока света, но так как у Вас не всегда вода залита по самый край и от края отражателя до толщи воды будет открытая зона, куда со всей вероятностью может глазеть малыш, так вот в этой зоне яркость и будет лупить по глазам по полной,по моему Вам следует придумать зашитный бортик по периметру аквы, на время роста малого, который сможет прикрыть открытую зону света, или прийдется опускать отражатель прямо в воду что тоже не есть фень шуй. ИМХО, может стоит призадуматся о крышке на пару лет, добавите там себе света столько сколько нужно и все будет ок!

[Garusya]

За нашего сына я очень переживаю, но одевать на него очки и мазать кремом отказываюсь

Мужу хочется МГ ну не отказывать ему в этом удовольствии Пускай мастеритДа и этот вариант бюджетней выхожит, а сейчас кризис в стране.

[Schweps]

Допис від Raiven

Schweps, отражатель который вы придумали должен увеличить поток света в банку, что в свою очередь приведет, как бы это сказать, к увеличеню яркости направленного потока света, но так как у Вас не всегда вода залита по самый край и от края отражателя до толщи воды будет открытая зона, куда со всей вероятностью может глазеть малыш, так вот в этой зоне яркость и будет лупить по глазам по полной,по моему Вам следует придумать зашитный бортик по периметру аквы, на время роста малого, который сможет прикрыть открытую зону света, или прийдется опускать отражатель прямо в воду что тоже не есть фень шуй. ИМХО, может стоит призадуматся о крышке на пару лет, добавите там себе света столько сколько нужно и все будет ок!

Я рассматривал задачу с рассчетом на недолив около 5 см. Бортики исключены, хочу все-таки довершить начатое. Ведь если нет лучей попадающих за аквариум - то не только в глаза бить не будет, а еще и увеличивается количество света попадающего в аквариум, т.е. лучше отразить эти лучи в банку чем дать им выйти за ее пределы. Если получится смоделировать отражатель для данных условий, то не исключено что в линейке у Fishman_tv появятся новые позиции

[Raiven]

Schweps, а как же торцевые шторки?? (тогда получится какой то абажур что ли) но бы все таки немного бы светильничек опустил бы см на 2 пониже к банке

[Schweps]

Собственно, теоретических знаний мне таки не хватает, поэтому решил отвлечься от математических вычислений формы парабол или эллипсов и податься в практические методы.
Рисовал все в ворде, а рассчет углов - в экселе.
Был взят источник света и исходящие от него лучи с градацией 10 градусов. Далее на пути лучей ставился рефлектор под определенным углом и путем несложных вычислений рисовался отраженный луч. Так путем подбора углов рефлектора я получил вот такую картинку:

Или вот в более удобной форме:


Где зеленые линии - лучи от источника света, красные линии - рефлектор, синие линии - отраженные лучи.
Все углы - точные, никаких "от руки" или "на глаз".
Расстояние от источника света до аквариума =30см, расстояние от края рефлектора до аквариума =15см, ширина аквариума=60см.
Это первый набросок.. Дальше еще посижу - может сооружу что-то более компактное.
В данном варианте нет лучей выходящих за пределы аквариума - т.е. кпд довольно высокий. По поводу наклонных лучей можно не беспокоиться, т.к. до угла Брюстера (около 56 градусов) можно не брать в рассчет угол падения света, т.к. коэффициент отражения почти не меняется.
Преломление света на границе раздела будет лишь нам помогать "спрямляя" наклонные лучи...

[Schweps]

Малость модернизировал отражатель. Теперь не было стремления создать наибольшее количество перпендикулярных к поверхности воды лучей - лишь чтобы все прямые и отраженные лучи попадали в аквариум.
При этом размеры отражателя уменьшил до приемлемых.

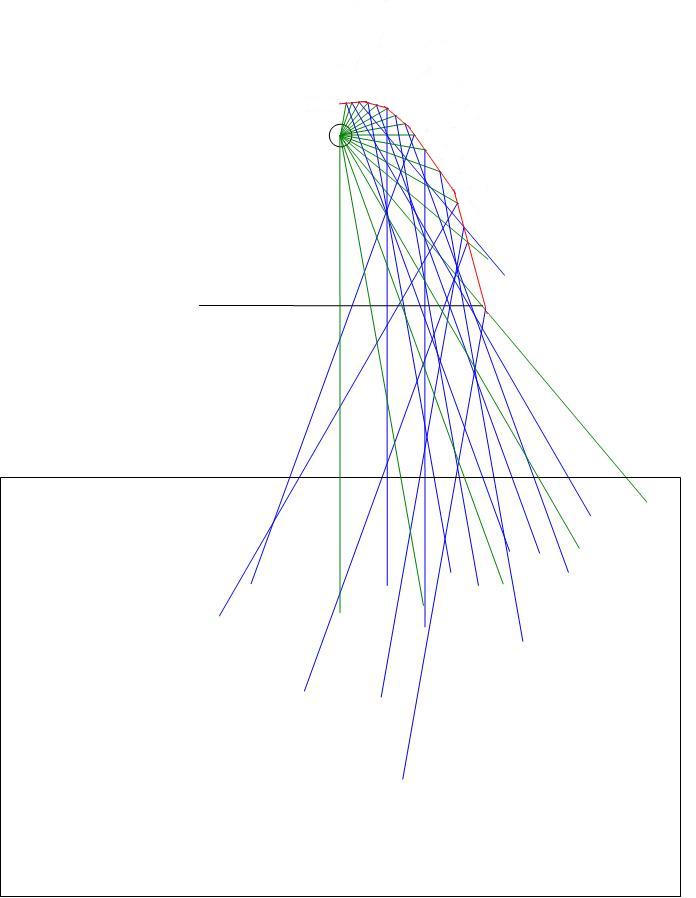

Вобщем, вот что у меня получилось:

Опять же зеленые линии - свет излучаемый лампой, синие - отраженный свет, красный - собственно рефлектор.
Рисовал только правую половину лучей, т.к. левая будет симметрична и информативности не несет, только получится еще больше линий и вообще запутаться можно..
Что скажете?

[Garusya]

у меня вообще от этого крышу сносит, смотрю на этот весь процес...

Как по мне то нравтся, супер что удолось уменьшить размеры и над аквариумом будет свесать акуратная крышка а не громадина. И нашего сына глазки в безопасности

[Schweps]

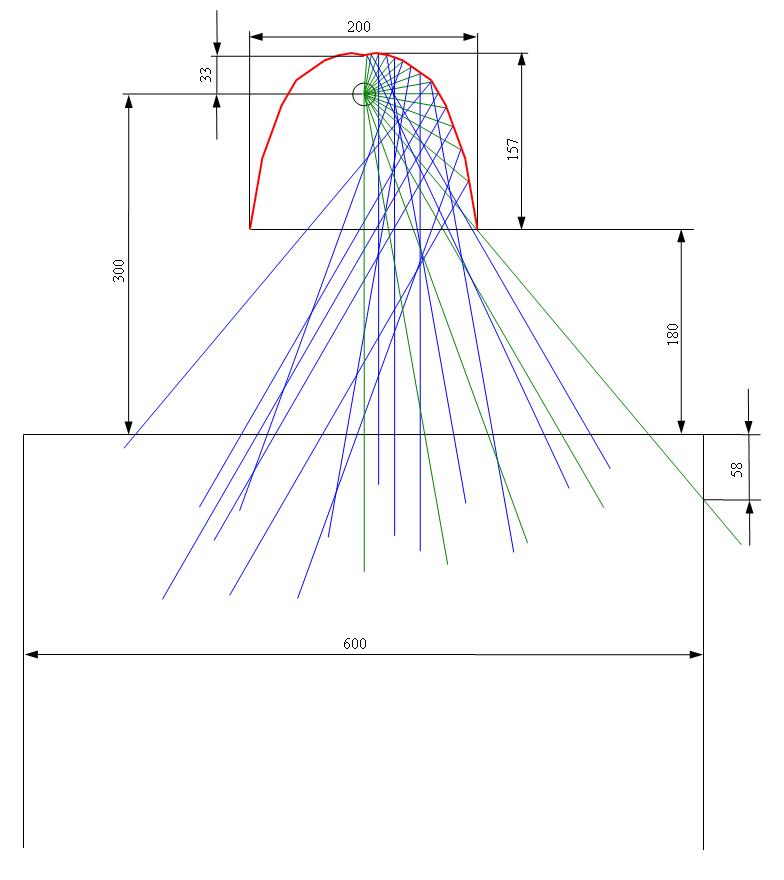

Поработал над тем чтобы избавиться от двойного переотражения, а так же от тени лампы плюс немного увеличил расстояние от лампы до рефлектора. В результате габариты немного увеличились, но не глобально. Вот что получилось на этот раз:
