Перистальтический насос-дозатор удобрений, на этот раз, удачно!

[boba88]

Допис від Mykhaylo

а через месяц в воде вообще задубеет.

А на удо, тем более!

[boba88]

Хочу представить окончательную рабочую версию 4-х канального дозатора. Двигатель 220в. 8 об/мин, диаметр барабана 35мм. При этих параметрах, дозатор стабильно выдаёт на высоту 2м. по 0.75мл/мин (45мл/час) на каждый канал. Девайс проходил испытания в различных режимах в течении 2-ух недель. За это время, никаких отрицательных моментов выявлено не было.
Готов приступить к мелкосерийному производству 1-2-3-4-х канальных (и более) дозаторов на базе редукторных двигателей ДСОР 32-15-24УХЛ4 220В 50Гц 2 об/мин для 1-3 канальных и более мощного ДСМ2-П-220 УХЛ4 220В 50Гц так же 2 об/мин для 4-х канального и более. Предполагаемый объём подачи при таких оборотах, составит примерно 10-12 мл/час, но может быть несколько изменён в + или -, диаметром барабана. Ориентировочная стоимость дозатора на 1-2 канала = 350грв., на 3-4 канала 400грв. В комплекте будет поставляться дополнительный комплект шлангов помпы и 2.5 м. подающего шланга на каждый канал. Возможна комплектация таймером. Каждый дозатор будет выверен на свой объём подачи, согласно которому можно легко рассчитать время его работы, для подачи необходимого колличества удо в конкретный аквариум. Остальные варианты можно оговорить особо.
Жду Ваших предложений.

[Sem]

boba88, видео положите в бОльшем размере , плиз. На какой- нибудь файлообменник, если здесь не получается-)

[boba88]

Допис від Sem

boba88, видео положите в бОльшем размере , плиз. На какой- нибудь файлообменник, если здесь не получается-)

Уже делаю.

звиняйте за бардак - рабочий беспорядок! Видео специально не готовил, поэтому так коряво вышло. Будет нужда - будем исправлять.

[kvn79]

boba88, МОЛОДЧИНА!!!

[Robby]

Здорово получилось. А можно подробнее о последней версии. Не пойму из чего сделан роликовый блок.

[boba88]

Допис від Robby

Здорово получилось. А можно подробнее о последней версии. Не пойму из чего сделан роликовый блок.

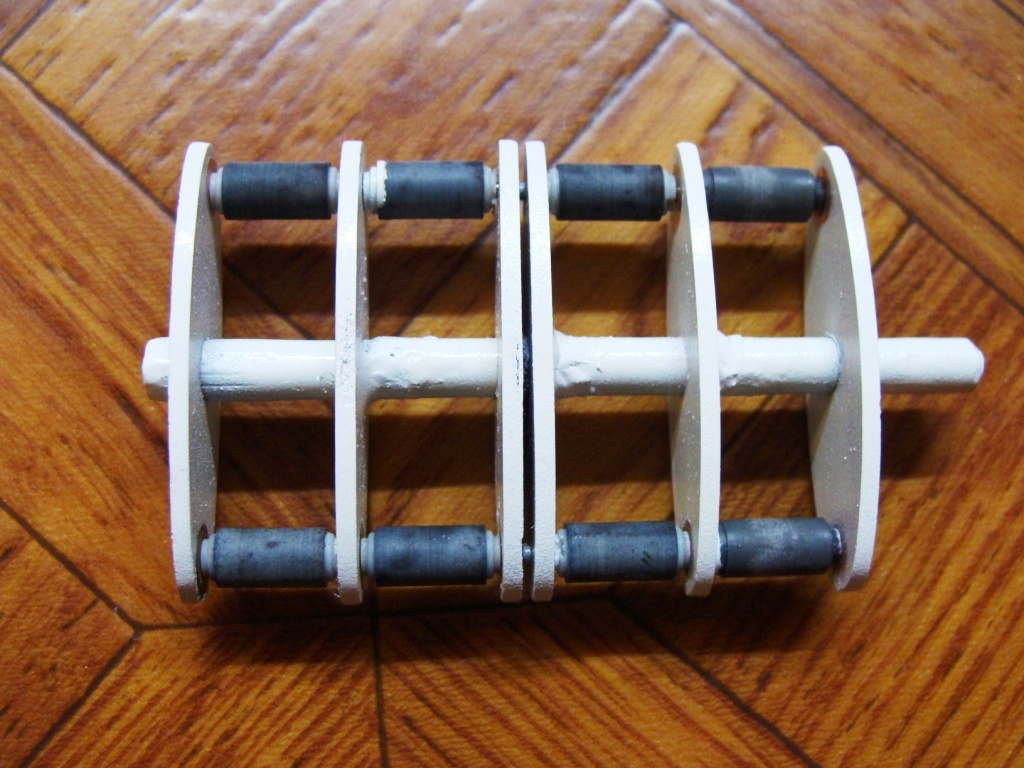

Барабан, конкретно этого образца, был выполнен из подручных материалов. Для оси использовал корпус от шариковой ручки, щёчки из шестерёнок от разобранного принтера. От него же и ролики с оськами. Ось барабана и щёчки склеены дихлорэтаном.
В окончательном варианте всё то же самое, но заказаны эл. двигатели 2-ух типов: 4.5 и 7.5 об/мин., барабаны изготовлены токарем из дюрали.

[Восьмёркин]

boba88 марки двигателей неподскажите на 4.5 и 7.5 об/мин.

[chack]

Восьмёркин, лучше смотрите в сторону шагового мотора.

[Восьмёркин]

Да есть шаговики принтерные ,контроллер их нужен.Хочу мотор редуктор так проще и они малооборотистые и меня полностью устраивают.Хотя всё может быть .

[boba88]

Допис від Восьмёркин

boba88 марки двигателей неподскажите на 4.5 и 7.5 об/мин.

Из приехавших китайцев маркированы только 4.5 об/мин TYD-42, остальные: 6.5 и 7.5об/мин., без маркировки. Заказал и оплатил ДСОР32-15-2-ХЛ4 220в (2 об/мин). Следующую партию насосов буду собирать на них. Более универсальная производительность (ориентировочно 12-14мл/час) и не требуется адаптер.

[Восьмёркин]

Допис від boba88

Из приехавших китайцев маркированы только 4.5 об/мин TYD-42, остальные: 6.5 и 7.5об/мин., без маркировки. Заказал и оплатил ДСОР32-15-2-ХЛ4 220в (2 об/мин). Следующую партию насосов буду собирать на них. Более универсальная производительность (ориентировочно 12-14мл/час) и не требуется адаптер.

А где заказывали если можно ссылку.

[chack]

Не нужен. Много схем в инете есть. Три чипа простой логики или два чипа и 4 полевика.

[Восьмёркин]

Допис від chack

Не нужен. Много схем в инете есть. Три чипа простой логики или два чипа и 4 полевика.

А здесь 2 провода 220 и всё.От 2 до 10 об\мин. хватат за глаза.

[chack]

Восьмёркин, но если найдешь его. Это очень старые моторчики, выпускали их в Киеве, на з-де "Реле и Автоматики". Там редуктор внутри. От 2 об\мин были.
