Автодозатор Жидких Удобрений. Регулируемый.
Живу я тут
Реєстрація: 01.08.2007
Звідки Ви: Харьков
Дописи: 429
сказав Дякую: 671
сказали Дякую 1.867 раз(и) в 284 повідомленні
18.03.2010, 03:27
Рейтинг:
 (21 голосов - 5,00 средняя оценка)
Вот. Нашел на рижском форуме:
Пост 1,
Пост 2,
Видео
И сваял себе такую же игрушку:
Подробнее:





__________________
Эксцентрик подробно: толщина колеса эксцентрика 5мм, в качестве штока использован мебельный полкодержатель, подшипник625z на нем сидит плотно. (Во втором дозере использовал подшипник 626z(625го под рукой не оказалось), поэтому на полкодержатель надел кембрик из шланга от компрессора(подшипник садится очень плотно)


Собираю такой же для второго аквариума. Немного доработал - на шток моторчика поставил подшипник 607z

Черчение уже забывать стал(старею))), если что не понятно - спрашивайте.
Эл.схему собрал друг, если есть вопросы или критика - задавайте, я передам.
Цитата:
Схема работает так:
При подаче напряжения конденсатор начинает заряжаться, при этом его сопротивление близко к 0. Мост, закороченный конденсатором по выходу, будет закороченным и по входу на время зарядки конденсатора. Двигатель, начав крутится замыкает контакты, самоподхватывает питание и сделает полный оборот. К этому времени конденсатор зарядится, ток через него не идет и после размыкания контактов мост выключится. Чтобы включить схему заново, надо ждать, пока конденсатор разрядится через цепочку диод - резистор. Время разряда задается номиналом резистора.
Starcomputer.
|
Крепление шприца к стержню толкателя лучше заказать токарю ( размеры на рижском форуме). Если токаря нет, то деталь сложно - но можно сделать в домашних условиях из оргстекла с помощью дрели.
__________________
На первый взгляд исполнение может показаться очень сложным, но при наличии желания и свободного времени, а также всех компонентов и соответствующих инструментов, можно собрать за день-два.
Набор инструментов, который использовал я:
Болгарку и электролобзик можно заменить ножевкой по металлу  . Шуруповерт можно заменить дрелью и отверткой . Кривые руки заменить нельзя . Все остальное есть в каждом хозяйстве уважающего себя самоделкина.
Чуть не забыл, ленточная шлифмашина - незаменимый инструмент, если у Вас ее нет, то, на съэкономленные на фирменном дозаторе деньги, Вы сможете купить три таких).
Дерзайте, и все будет в АЖУРе( Автодозатор Жидких Удобрений. Регулируемый)!!! И удачных Вам ДОЗ!)))
__________________
©Сергей Светличный.
Востаннє редагував Mogicanin: 02.04.2010 о 18:47..
Причина: Указал толщину колеса эксцентрика
|
|
Переглядів: 305159
|
|
Ці 109 користувач(ів) сказали Дякую Mogicanin за це повідомлення:
|
1984kot (18.03.2010), 1GOG (13.05.2010), AfricaNN52 (02.04.2011), agorin (21.03.2010), Alexan (07.02.2016), AlexThunder (19.03.2010), amo (21.03.2015), AndreyTs (11.07.2010), Antonio_Enzo (18.03.2010), Apes (13.09.2010), Ashatshem (09.02.2011), Atikata (14.08.2011), avg (19.01.2012), Barabac (05.02.2012), BelkinS (18.03.2010), biabuchja (28.03.2010), Bigpap (22.08.2018), Bober (26.04.2010), BSN (23.03.2010), calipsol (27.10.2010), cararama (26.11.2011), chack (18.03.2010), DarkIce (19.06.2012), DEaD_MOPO3 (02.09.2011), defender52 (05.06.2012), drei (18.03.2010), fev6ak (25.03.2012), fishm@n (09.04.2012), gena_sk (09.06.2012), gladi (17.02.2011), Gologer (27.04.2011), Gutsik (17.08.2013), harn (11.11.2011), iGagarin (24.01.2012), jakovru (24.03.2010), Konstantin-GN (10.07.2011), KostyaD (28.03.2010), kotiko (25.01.2011), Kriss (16.02.2014), Kristoff (19.11.2011), kusfu (21.06.2011), kvn79 (30.03.2010), Lexzx (22.03.2010), maxfortuna (18.03.2010), Maxim Pikel (13.02.2011), Messer (08.04.2010), nickanya (13.10.2010), nikservice (03.12.2012), Noe (08.04.2010), onarnia (24.12.2013), orthos (12.10.2010), Out (08.04.2010), PAS (28.03.2010), pel (11.10.2010), PETROVICH ZP (25.02.2012), pilsonis (26.01.2011), PyvovarPavlo (29.08.2015), qvatro (03.02.2020), qwertas (20.03.2010), rabeko (15.11.2011), Re@ctor (26.03.2010), red1157 (27.03.2010), RICON (24.08.2011), Rock&roll (26.03.2010), Romank (10.03.2011), ryuras (08.05.2010), sae74 (18.03.2010), sazin (22.03.2010), Sem (18.03.2010), sergo1973 (09.12.2011), Serioha (01.05.2011), Sesh (23.04.2011), shurulya (06.05.2010), Skif (18.03.2010), Slesh (21.06.2010), slondajk (05.05.2010), spav777 (03.12.2011), Starcomputer (18.03.2010), StasIvanovich (23.03.2012), Ty3uK (06.05.2010), V-klik (14.04.2011), VAM (18.03.2010), VKabanov (10.02.2011), vodek00 (25.02.2018), VOKA (20.03.2010), xsx (29.06.2011), Xимик_UA (08.01.2012), Ye_Lviv (29.04.2010), zsnic (20.01.2014), ~viktorman~ (25.01.2013), аббат (13.04.2010), артем81 (15.02.2013), буцекрист (08.12.2013), Виктор У (02.04.2010), виталий 1973 (09.01.2012), виталик (12.07.2012), владимир 456 (18.03.2010), Иван Амурин (13.10.2015), Игорь-1 (14.09.2015), Кениец (18.03.2010), КРАК (31.01.2012), Ностальгия (20.03.2010), ОгнеЛо (05.11.2010), Огонёк (16.05.2011), Павлик Морозов (04.03.2014), Руслан 71 (25.10.2011), Сергей Николаевич (14.04.2011), тешнер (01.07.2013), Янек (23.02.2012) |
|
01.04.2010, 19:10
|
#31
|
|
Придивляюся
Реєстрація: 08.02.2010
Звідки Ви: Одесса
Дописи: 44
сказав Дякую: 13
сказали Дякую 39 раз(и) в 24 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===

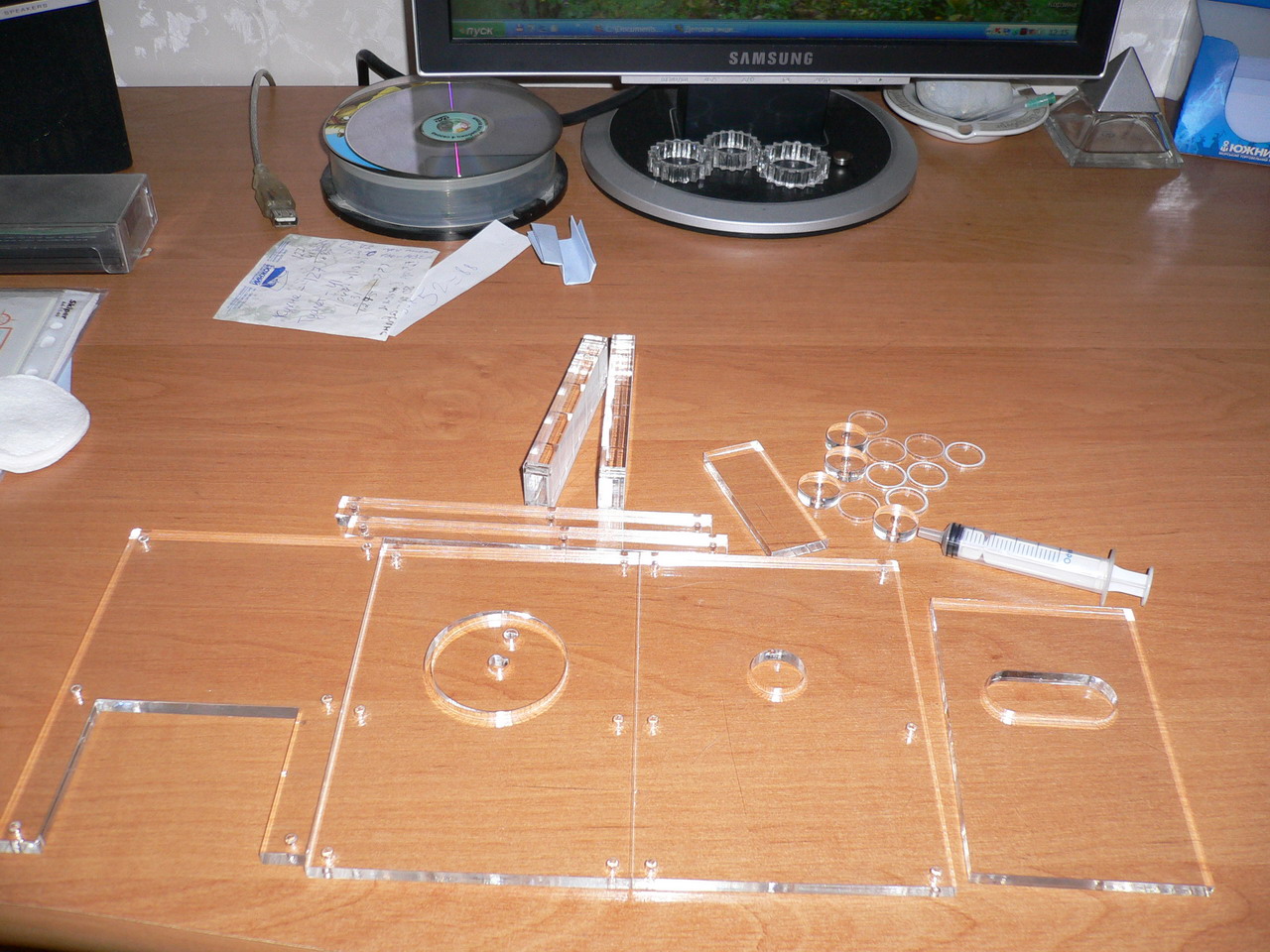

Вот тоже напилил,будем собирать конструктор  .Автору огромное спасибо
|
|
|
|
|
cказали "Дякую" drei за цей допис:
|
|
|
01.04.2010, 20:38
|
#32
|
|
Moderator
Реєстрація: 15.05.2006
Звідки Ви: Днепр
Дописи: 8.585
сказав Дякую: 2.773
сказали Дякую 5.289 раз(и) в 2.715 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
А как сверлили что все дырки во всех слоях соосные были? поделитесь магией плиз
__________________
Аquaritm.com.ua
изготовление светильников, выносок, отсадников, фильтров и т.п. тел. KS 067 567 12 50 / МТС 095 858 15 01 Александр.
__________________
|
|
|
|
|
01.04.2010, 21:16
|
#33
|
|
Живу я тут
Реєстрація: 19.01.2006
Звідки Ви: Киев
Дописи: 3.951
сказав Дякую: 1.011
сказали Дякую 1.080 раз(и) в 573 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
С подачи Сергея-Старкомпьютера тоже буду повторять... правда ленивый я, начертил в кореле, отдал на лазерную порезку... Зато удобно - точность 0,1 мм.
|
|
|
|
|
01.04.2010, 21:18
|
#34
|
|
Придивляюся
Реєстрація: 08.02.2010
Звідки Ви: Одесса
Дописи: 44
сказав Дякую: 13
сказали Дякую 39 раз(и) в 24 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Аналогично,все с лазерной порезки...
|
|
|
|
|
cказали "Дякую" drei за цей допис:
|
|
|
01.04.2010, 21:21
|
#35
|
|
Живу я тут
Реєстрація: 19.01.2006
Звідки Ви: Киев
Дописи: 3.951
сказав Дякую: 1.011
сказали Дякую 1.080 раз(и) в 573 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Цитата:
Допис від red1157
А как сверлили что все дырки во всех слоях соосные были? поделитесь магией плиз |
"Сдается мне, Билли, что это..." был станок с ЧПу и лазер, судя по кромкам... руками такое не выпилять, без оснастки
|
|
|
|
|
cказали "Дякую" BlackAlex за цей допис:
|
|
|
01.04.2010, 22:13
|
#36
|
|
Придивляюся
Реєстрація: 08.02.2010
Звідки Ви: Одесса
Дописи: 44
сказав Дякую: 13
сказали Дякую 39 раз(и) в 24 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Вот как я сделал держатель для поршня шприца из трех деталей,которые склеиваются между собой
|
|
|
|
|
Ці 4 користувач(ів) сказали Дякую drei за це повідомлення:
|
|
|
01.04.2010, 22:17
|
#37
|
|
Живу я тут
Реєстрація: 02.09.2008
Звідки Ви: Днепродзержинск Life 093-712-48-18, КС 098-369-57-36
Дописи: 1.063
сказав Дякую: 512
сказали Дякую 482 раз(и) в 212 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Скажите кто-нибудь, почем порезка лазерная в наше время???
Раньше вроде было 1$ за погонный метр...
__________________
|
|
|
|
|
01.04.2010, 22:17
|
#38
|
|
Живу я тут
Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
drei, можете поделиться чертежами под лазер?
Можно в личку. Спасибо!
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме
|
|
|
|
|
01.04.2010, 22:18
|
#39
|
|
Живу я тут
Реєстрація: 19.01.2006
Звідки Ви: Киев
Дописи: 3.951
сказав Дякую: 1.011
сказали Дякую 1.080 раз(и) в 573 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
я тоже так нарисовал, посмотрим как будет в работе. Какие размеры? я дал наружный 17мм, толщина колец 1,8 - меньше не было
|
|
|
|
|
01.04.2010, 22:18
|
#40
|
|
Живу я тут
Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Re@ctor, от сложности зависит. Такую работу по доллару делать не будут.
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме
|
|
|
|
|
01.04.2010, 22:18
|
#41
|
|
Живу я тут
Реєстрація: 19.01.2006
Звідки Ви: Киев
Дописи: 3.951
сказав Дякую: 1.011
сказали Дякую 1.080 раз(и) в 573 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Цитата:
Допис від Re@ctor
Скажите кто-нибудь, почем порезка лазерная в наше время???
Раньше вроде было 1$ за погонный метр...
|
зависит от толщины, помнится 1бакс за тройку был. сейчас цены в грн, вот только пластик в евро. где то есть у меня сравнительная таблица 3-4 контор в киеве. на потоке можно что то кинуть во фрезер - он и дешевле и на больших толщинах не уводит лучь в сторону, но головняк собирать изделие из двух источников.
|
|
|
|
|
cказали "Дякую" BlackAlex за цей допис:
|
|
|
01.04.2010, 22:22
|
#42
|
|
Живу я тут
Реєстрація: 19.01.2006
Звідки Ви: Киев
Дописи: 3.951
сказав Дякую: 1.011
сказали Дякую 1.080 раз(и) в 573 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Цитата:
Допис від chack
drei, можете поделиться чертежами под лазер?
Можно в личку. Спасибо!
|
я закинул сегодня в порезку, посмотрим почем. У меня есть хорошая скидка, когда то резал километрами. Чертеж делается в кореле за пару часов с обедом и перекуром, просто я в своем не уверен до конца, потому не дам, что бы потом не пинали ногами.
|
|
|
|
|
01.04.2010, 22:30
|
#43
|
|
Придивляюся
Реєстрація: 08.02.2010
Звідки Ви: Одесса
Дописи: 44
сказав Дякую: 13
сказали Дякую 39 раз(и) в 24 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Цитата:
Допис від chack
drei, можете поделиться чертежами под лазер?
Можно в личку. Спасибо!
|
Чертежи у парня,у которого я резал.Завтра попрошу,если даст,то скину.
Резали 6мм-10 гр.метр,10мм-15 гр.метр.
|
|
|
|
|
Ці 2 користувач(ів) сказали Дякую drei за це повідомлення:
|
|
|
01.04.2010, 22:36
|
#44
|
|
Придивляюся
Реєстрація: 08.02.2010
Звідки Ви: Одесса
Дописи: 44
сказав Дякую: 13
сказали Дякую 39 раз(и) в 24 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Цитата:
Допис від BlackAlex
я тоже так нарисовал, посмотрим как будет в работе. Какие размеры? я дал наружный 17мм, толщина колец 1,8 - меньше не было
|
Размеры под мои шприцы вот:
|
|
|
|
|
cказали "Дякую" drei за цей допис:
|
|
|
01.04.2010, 22:47
|
#45
|
|
Живу я тут
Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Цитата:
Допис від drei
Завтра попрошу,если даст,то скину.
|
Благодарствую! Жду.
п.с. под шприцы оригинально придумано.
А резьбу в акриле уже сами резали?
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме
|
|
|
|
|
|
|
