Тема для "Чуваков с паяльниками в одном месте" (с) Hippo

[Котярка]

Эхх... чувствую-как закончу ремонт-надо и себе цяцю покупать и ковырять)))))

[spav777]

В данный момент времени вынашивается идея создания блока питания электромагнитного клапана СО2 с двухступенчатой подачей напряжения.
Преймущества такого БП очевидны, так как при долговременной работе значительно снижается температурная нагрузка на обмотку соленоида клапана, что предотвращает преждевременный выход его из строя.
На форуме неоднократно рассматривалась идея ступенчато подачи напряжения, но реализация осуществлялась на основе линейных стабилизаторов, лампочек накаливания, четко подобранных трансформаторах с раздельными обмотками питания, что давало вохзможность разгрузить катушку соленоида за счет значительных дополнительных мощностных и тепловых потерь в самом блоке питания или поиска подходящего трансформатора с двумя выходными напряжениями.
Проектируемый БП будет обладать такими отличительными характеристиками как:
- импульсная организация вторичного преобразователя, что позволит получить высокий КПД и отказаться от охлаждающих елементов, тоесть не греть в пустую воздух вокруг блока питания и экономить электроэнергию;
- двуступенчатая подача напряжения на соленоид, тоесть в момент включения на соленоид подается номинальное рабочее напряжение, а затем (через 0,5-1сек) напряжение снижается до наряжения удержания клапана, которое, как правило, примерно в два раза меньше напряжения срабатывания;
- возможность оперативной подстройки под эл.магн. клапаны с питающими постоянными напряжениями от 12В до 32В, причем как напряжения срабатывания так и напряжения удержания, что дает возможность использования широкого спектра клапанов от автомобильной и авиационной техники;
- отсутствие необходимости точного подбора питающего трансформатора;
- использование популярной элементной базы, доступной в местных радиомагазмнах;
- возможность легкого повторения конструкции.

[spav777]

pimass, Дима, как дела с приобретением электрода и калибровочных растворов?
С электродом можно будет уже выводить усилок на необходимый диапазон измений, пока Андрей занимается менюхами.

[pimass]

spav777, Ну как..... Ждем зарплаты К сожалению нет у меня примете дочерей миллионеров

[Starcomputer]

Как и обещал про рН электроды
Причина "выхода" из строя при долгом использовании оказалось простой - засоряется. На вид вроде чистый, а на самом деле ....
Вылечил отмачиванием в осмосе в течение недели.
Сейчас заказал хлористый калий и соляную кислоту. Буду раз в месяц промывать / регенирировать электрод.
По полученным данным эта проблема есть в любых электродах - Dennerle, JBL и более серьезных лабораторных.

[pimass]

Starcomputer, Сергей, интересует Ваше мнение, вот есть крутые электроды а ля Денерле, ЖБЛ и иже с ними. И есть китайские за 250 грн. Какая потенциальная разница у них и есть ли смысл ставить брендовый электрод или достаточно ограничится электродом из Поднебесной?

[Sem]

Допис від pimass

достаточно ограничится электродом из Поднебесной?

достаточно
Имхо

[pimass]

Sem, В принципе так и думал...

[Starcomputer]

Допис від pimass

крутые электроды а ля Денерле, ЖБЛ и иже с ними

Про JBL некоторые продавцы (Аквария) честно пишут - срок работы 1 год.
У меня китайские HM-Digital уже больше работают.
Dennerle не пробовал.
Буду дальше юзать Китай

[GGB]

pimass,

http://patech.com.ua/index.php?productID=199

[spav777]

Продолжаю тему о питании электромагнитных клапанов.
В процессе изысканий была рождена схема. За основу взят дешевый и популярный в народных массах ШИМ для вторичных преобразователей - MC34063. Базовая обвеска взята с даташита, добавлен силовой ключ (Q3), дабы не сильно напрягать микруху (хотя и без ключа можно получить выходной ток до 600-700мА, что в большинстве случаев достаточно). Также был сделан управляемым делитель обратной связи (R2, R3, R5, Q1) для получения ступенчато-уменьшаемого напряжения на выходе.
Делителем управляет узел задержки на Q2, D6, D8, C4, C5, R6, R7, R8.
Время задержки определюют C4, R7, конденсатор C5 устраняет колебания выходного напряжения при переходе с напряжения срабатывания на напряжение удержания. Стабильтрон D8 задает порог до которого зарядится емкость C4 и произойдет переход к напряжению удержания, это дает возможность применить во времязадающей цепи конденсатор с значительно меньшей емкостью без уменьшения времени задержки. Цепь D6, R8 служит для ускорения времени разряда С4, таким образом при выключении питания быстро сбрасывается цепь задержки (обнуляется таймер).
Преобразователь может работать с входными напряжениями (выход выпрямителя) до 40 В и получать на выходе до 30 В.
Так же схема имеет защиту выхода от КЗ, порог зашиты задается R1.

Схема смоделирована в Протеусе и подтвердила свою работоспособность.
На очереди разработка печатной платы и лабораторные испытания-доводка реальной железяки.
О дальнейшем продвижении разработки девайса буду отписываться.

[spav777]

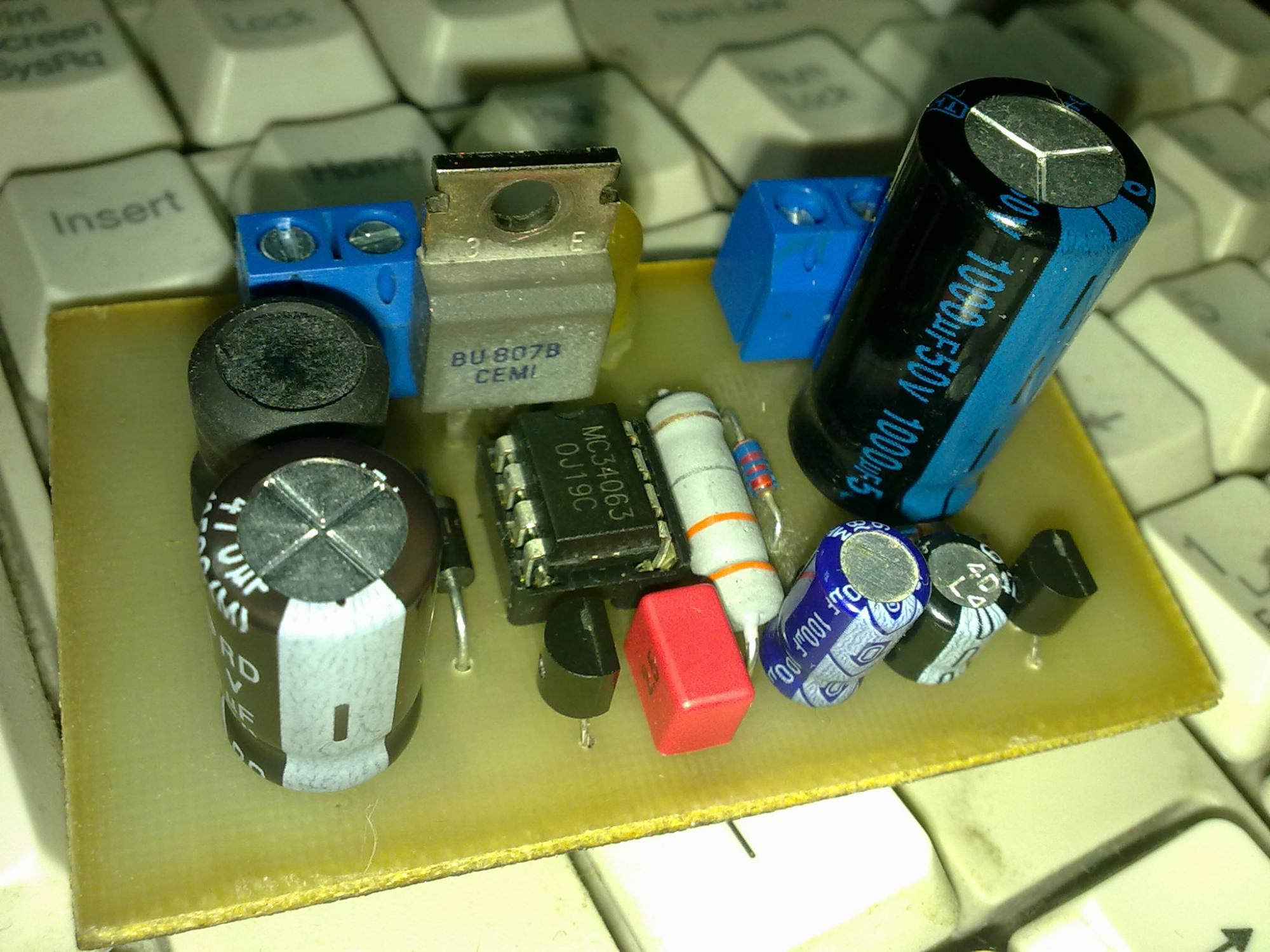

Для блока питания эл.клапана разработана печатная плата. Из соображений уменьшения габаритов часть деталей были установлены SMD типа.

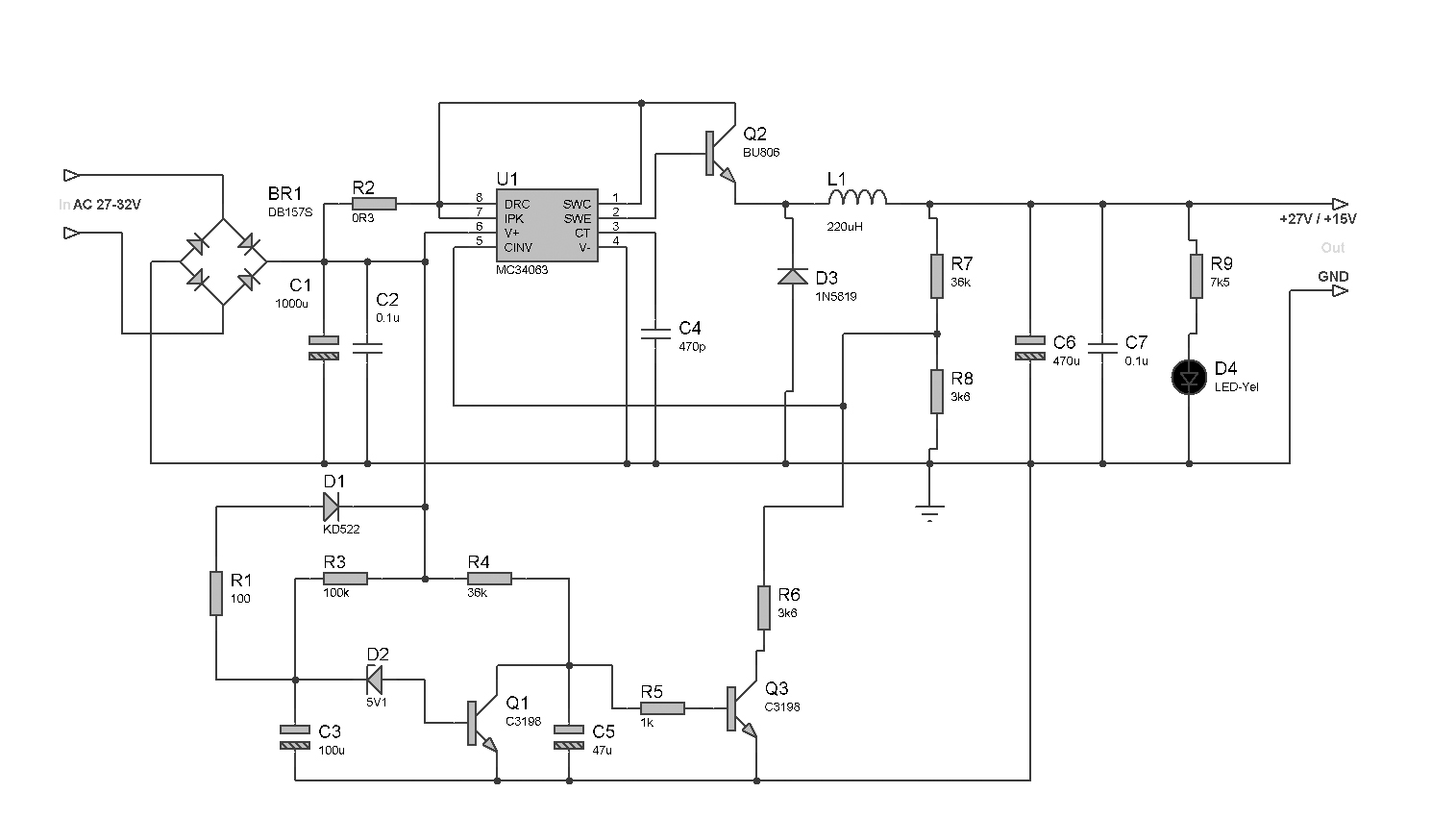

Схема с уточненными в прцессе испытаний номиналами радиоэлементов приведена ниже.
При испытания был использован трансформатор с выходным напряжением холостого хода 30В, мощностью около 40Вт.
С задаными параметрами деталей напряжение срабатывания составило 27В; напряжение удержания 15В; время подачи напряжения срабатывания 0,8-1,0с; еквивалентом нагрузки служило сопротивление 60 Ом.
Температура ключевого транзистора без теплоотвода за 30мин работы не превысила 60град (можно было держаться пальцами).
При управлении меньшими нагрузками от транзистора Q2 можно отказаться вообще, впаяв вместо него перемычку База-Эмитер.
Что касается номиналов радиоэлементов, схема в основном подгонялась под те детали, что были под рукой. Измерительный делитель, к примеру, может быть пересчитан на другие сопротивления резисторов с учетом соблюдения пропорций и необходимых напряжений на выходе в режиме срабатывания и удержания. Транзисторы в узле задержки - любые слабомощные низкочастотные NPN структуры.
Стабилитрон от 3-х до 10-и вольт (он влияет на время задержки).
Конденсаторы С1 на 50В, С6 на 35В.
Для удобства подключения к плате применены клемные колодки.
По яркости свечения светодиода легко контролировать время перехода от напряжения срабатывания к напряжению удержания.
Если возникнут вопросы - постараюсь ответить.

[pimass]

spav777, Паша, круто!

[spav777]

pimass, Дима, как продвигается разработка софта для нового контроллера?
Хотелось бы увидеть (или услышать) набор планируемых функций, примерную структуру меню и т.п. Можно, используя коллективный разум, попытаться определиться с оптимальной конфигурацией и функционалом девайса.
Лично для меня кажется оптимальной структура управления, примерно как на рисунке ниже.
Тоесть управление контроллером оуществлять методом создания объектов: входных (термостат, таймер, аналоговый вход и т.д.), логических (блоки логического объединения сигналов от входных объектов) и выходных (выводы портов на которые коммутируются сигналы выходов логики). На рисунке условно показан только один уровень логики, а их можно сделать несколько, объединяя выхода логики в новые логические операции.
Таким образом на выходе будет возможность получить любые логические комбинации из сигналов от разных входных объектов.
Естественно реализовать полноценный редактор логической матрицы в самом контроллере нереально, поэтому можно реализовать несколько стандартных пресетов комбинаций логических схем (например для реализации временных зон термостатов и т.п.), а для продвинутых пользователей и любителей нестандартных решений сделать программу для ПК - редактор пресетов логики управления с последующей загрузкой в контроллер в виде объектов с готовыми входами и выходами.

Ну это лично мое мнение, а хотелось бы услышать пожелания и идеи других не равнодушных к данному проекту аквариумистов.

[sae74]

spav777, Пока получили данные с PH, часов, определили и запомнили термодатчики (решил что 4 штук хватит, но можно и больше).
В планах:
- таймеры с шагом в минуту
- таймеры секундные
- использование PWM в разрезе термодатчиков и таймеров
- автодолив
- дозатор УДО с калибровкой
- контроль РН
- LAN подключение к компу и управление, контроль через браузер
- управление через пульт ДУ с обучением кнопок

p.s. Ардуино для меня что-то новое и я его первый раз держу в руках, раньше контролеры "программировал" что бы диод мигал......
