Самоделки.

[gus33]

Допис від dotsento

привет,всем!
Не знаю,как кому приходится бороться с жарой.Особенно в те дни ,когда...Но в этом году я был вооружен теми терморегуляторами,что сдела раньше на базе китайской платы..Писал в п.182,184 этой темки с фото.Может кто-то не помнит,но платка,регулятор предусматривает програмное переключение с режима Нагрев(Н) на режим охлаждение(С).По желанию Хозяина.Жара,как и снег всегда наступают неожиданно.Но два малых вентилятора на 12в я купил на Радиорынке заблаговременно.А вот обрамление к ним как-то не спешил делать...Когда жара прижала,то просто один вентилятор прикрепил к пластику и поставил, как поперечная распорка на аквариум.Под углом вниз к воде.Второй тоже.Конструкции сделаны наспех,но спасали.Оказалось,что в двух вент. нет необходимости для одной аквы.Тогда один из вент.приспособил под угловой обдув своего фейса при работе на компе.Тоже оказалось неплохо и главное---в меру.Ветер не надувал щеки,как паруса .А снижение температуры в акве не увидел более,чем на 2-3*С относительно окружающей среды.Возможно надо вентиляторы большей мощности...С другой стороны,при мощности вентилятора 1,2-1,5 вт на ночь включал напрямую без терморегулятора.Работают практически без шума.Будем надеяться,что особой жары уже не будет и готовимся к холоду.

Да! Евгений, платка оказалась на все случаи жизни.
Я рад что Вам понравилось ей пользоваться.

[dotsento]

НЕ ХОТЕЛ ПИСАТЬ,но еще одно применение этого терморегулятора.Спасибо вам ,МИХАИЛ,что вы когда-то его порекомендовали сделать.
...Так получилось,что ,когда была жара он мне еще пригодился.Во время жары у меня начал сбоить холодильник.Как-то нарушился цикл работы.Сильно нагревался радиатор на спинке холодильника.Тогда я разместил датчик термостата в радиаторе,а на выход термостата поставил кулер для обдува радиатора на спинке холодильника.Таким образом,при достижении температуры 30*С радиатором включался кулер.Как показал опыт,в жару,это помагало быстрее достичь нужной работы цикла.Это было нужное решение для такой жары...Незря рекомендуют для лучшего охлаждения радиатора ставить холодильник немного дальше от стенки..А у меня это достигалось автоматически при помощи этого термостата И вентилятора.
...Появлялась даже мысль,поставить реле с более мощными контактами и включать штатный компрессор холодильника.Т.Е. ТЕРМОСТАТ ВКЛЮЧАЕТ своим реле еще более мощное.А то,в свою очередь,компрессор.Но,пока не дошло до того.Но как вариант,есть перспектива в случае временного замещения..Пока не найдешь напр.нужный терморегулятор для холодильника.

[gus33]

Допис від dotsento

НЕ ХОТЕЛ ПИСАТЬ,но еще одно применение этого терморегулятора.Спасибо вам ,МИХАИЛ,что вы когда-то его порекомендовали сделать.
...Так получилось,что ,когда была жара он мне еще пригодился.Во время жары у меня начал сбоить холодильник.Как-то нарушился цикл работы.Сильно нагревался радиатор на спинке холодильника.Тогда я разместил датчик термостата в радиаторе,а на выход термостата поставил кулер для обдува радиатора на спинке холодильника.Таким образом,при достижении температуры 30*С радиатором включался кулер.Как показал опыт,в жару,это помагало быстрее достичь нужной работы цикла.Это было нужное решение для такой жары...Незря рекомендуют для лучшего охлаждения радиатора ставить холодильник немного дальше от стенки..А у меня это достигалось автоматически при помощи этого термостата И вентилятора.
...Появлялась даже мысль,поставить реле с более мощными контактами и включать штатный компрессор холодильника.Т.Е. ТЕРМОСТАТ ВКЛЮЧАЕТ своим реле еще более мощное.А то,в свою очередь,компрессор.Но,пока не дошло до того.Но как вариант,есть перспектива в случае временного замещения..Пока не найдешь напр.нужный терморегулятор для холодильника.

Ну можно в принципе этим реле, которое на терморегуляторе, запитать твердотельное. А то уже может и до 100 ампер коммутировать.
Это если без переделки.
Искать реле с напряжением управления 5 вольт и очень маленьким током удержания, но с более мощными контактами на нагрузку не реально.

[dotsento]

Допис від gus33

Искать реле с напряжением управления 5 вольт и очень маленьким током удержания, но с более мощными контактами на нагрузку не реально.

...может вы меня не поняли.В термостате стоит реле питающееся от 12в.Оно коммутирует на выход 220в сети.Есть такие реле,работающие именно от 220в.Напр наши отечественные МКУ-48.А уже оно коммутирует компрессор.Твердотельное на электродвигатель компрессора??У меня пока такого опыта нет.

[dotsento]

Недавно решил сделать еще один терморегулятор с цифровой индикацией,как и прежде.Благо плата управления еще одна была.Решил сделать максимально меньше.Но при использовании тех же деталей.Размеры термореле или терморегулятора(торговое название-термостат) определялись не столько размерами платы управления или платы питания,сколько размерами трансформатора питания.Применяю только малогабаритные герметичные трансформаторы от питания дистанционного управления телевизорами.Те,что делали раньше.К ним было главное требование-надежность и большая долговечность.Так как в дежурном режиме,как известно,телевизор стоит годами.Вот такие и ставлю.Но и кое-кто считал,что можно сделать мое это изделие меньше по габаритам.Вот и попытался сжать до разумно возможного.
...Но,как оказалось,выигрыш был не более четверти предыдущего размера.Хотя все стоит плотно.Было 14см длины,вышел на 11см.Высота и ширина практически те же,т.к. определяются размерами платы управления и сделанной под неё платы питания.
...Как и прошлое изделие,это может регулировать температуру,как при помощи нагрева грелкой,так и охлаждать при помощи кулера.Режим нагрев или охлаждение определяется кнопками,програмно.очень удобно,что видна температура.Его можно использовать и просто,как электронный термометр.Это очень нравится моей жене.Никаких жидких кристаллов для напряжения зрения.Мощность потребления самого изделия в режиме нагрева,когда у него наибольшее потребление-2,4вт.Привожу фото.Только прошу простить,но не все окончено по корпусу.
...Сегодня не могу по некоторым причинам закончить сообщение.Дело в том,что для меня самым трудным является изготовление корпуса.Покупной корпус для такого изделия в моих габаритах и геометрических размерах конструкции не нашел.Кстати, похожее кое-что есть.Но цена!Такой небольшой корпус стоит от 60 до 80грн.Это немало,если сравнить со стоимостью высокотехнологичной платы управления.Она стоит почти столько же.Вот и хочу показать,как делаю корпус из полистирола при помощи гибки его на проволоке нихрома.Но это тогда завтра-послезавтра и в другом сообщении.

[dotsento]

...Как обещал,хочу закончить свою темку.
...Вопрос в том,что хотел обратить внимание,поделиться приобретенным опытом по изготовлению именно малых корпусов.А это могут быть не только корпуса.Это может быть какие-то кронштейны для светодиодных светильничков или коробочки,в общем всего не учтешь.На первом фото видны два моих терморегулятора в корпусах(верхний еще не окончен).Корпуса очень дорогие в продаже и даже сравнимы со стоимостью электроники,что и заставило меня искать более экономичный вход-выход.У меня,как и у многих,скопилось некоторое количество полистироловых коробочек от СД дисков.Этот материал легко режется и гнется при помощи нихромовой или иной проволоки. Раскаленной или достаточно нагретой проходящим по проволоке током .Напряжение подбирается на практике.Конечно,диаметр проволоки нихрома,напряжение на ней должно быть тем больше,чем больше толщина сгибаемого или гнущегося нами материала для лучшего прогрева толщины.Нихромовую проволоку натянул на полено.Не только же Буратино был сделан из полена)).
...С одной стороны проволока жестко закреплена(но лучше бы на пружинке).А на другой стороне прикреплен груз к нихрому,чтобы выбрать удлинение,которое возможно будет при нагреве проволоки.На торцах полена металл или не горючий материал с канавкой для фиксации проволоки
...На заготовке намечаю линию изгиба или отреза.Подаю на проволоку напряжение.Прикладываю точно по наметке заготовку.Немного держу для прогрева глубины материала.Далее-сгибаю под нужным углом.Или отделяю части,в случае пореза.Ясно каждому,что проволока должна быть почти утоплена в деревополено при изгибе.А при порезе выставлена ровно на столько,какова толщина материала или на малость больше.Тут ,подумав,каждый понимает,что ему нужно.Конечно,нужен источник тока-напряжения.Желательно с подбором этих параметров.Учитывая,что при этих операциях полистирол или оргстекло выделяют дым,необходима ,конечно, вентиляция,а еще лучше это делать на открытом воздухе.
...В качестве нагревательной проводлоки использовал проволоку из проволочного потенциометра от старых советских телевизоров.Таких деталей на радиорынках навалом и не надо покупать целую спираль.Если кому-то будет надо-поделюсь."Их у нас есть".
...Для прикидки.Проволока у меня была приблиз.диам 0,2мм.Длина её 22см.При этом для накала нужно было 12-15 в при токе 2-2,2 А.Для простого прогрева и изгиба можно меньше.Порезка-- надо больше нагревать.
При гибке толстого материала желательно пропилить или ,как правильно говорят,выбрать часть материала по изгибу.В противном случае изгиб будет не очень хорош.При тонком материале этого можно не делать.
...Р.С.пятое фото считать вторым

[dotsento]

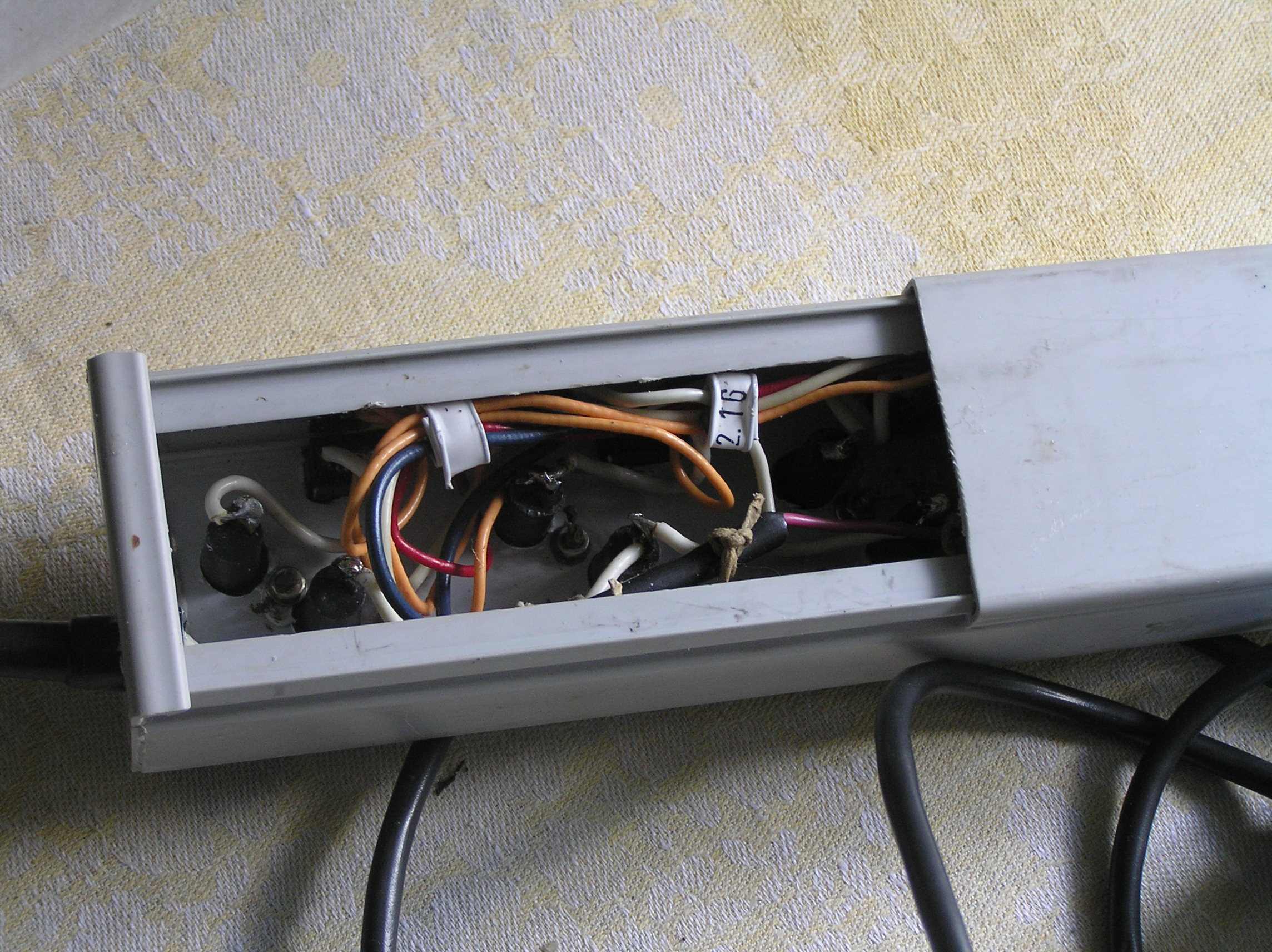

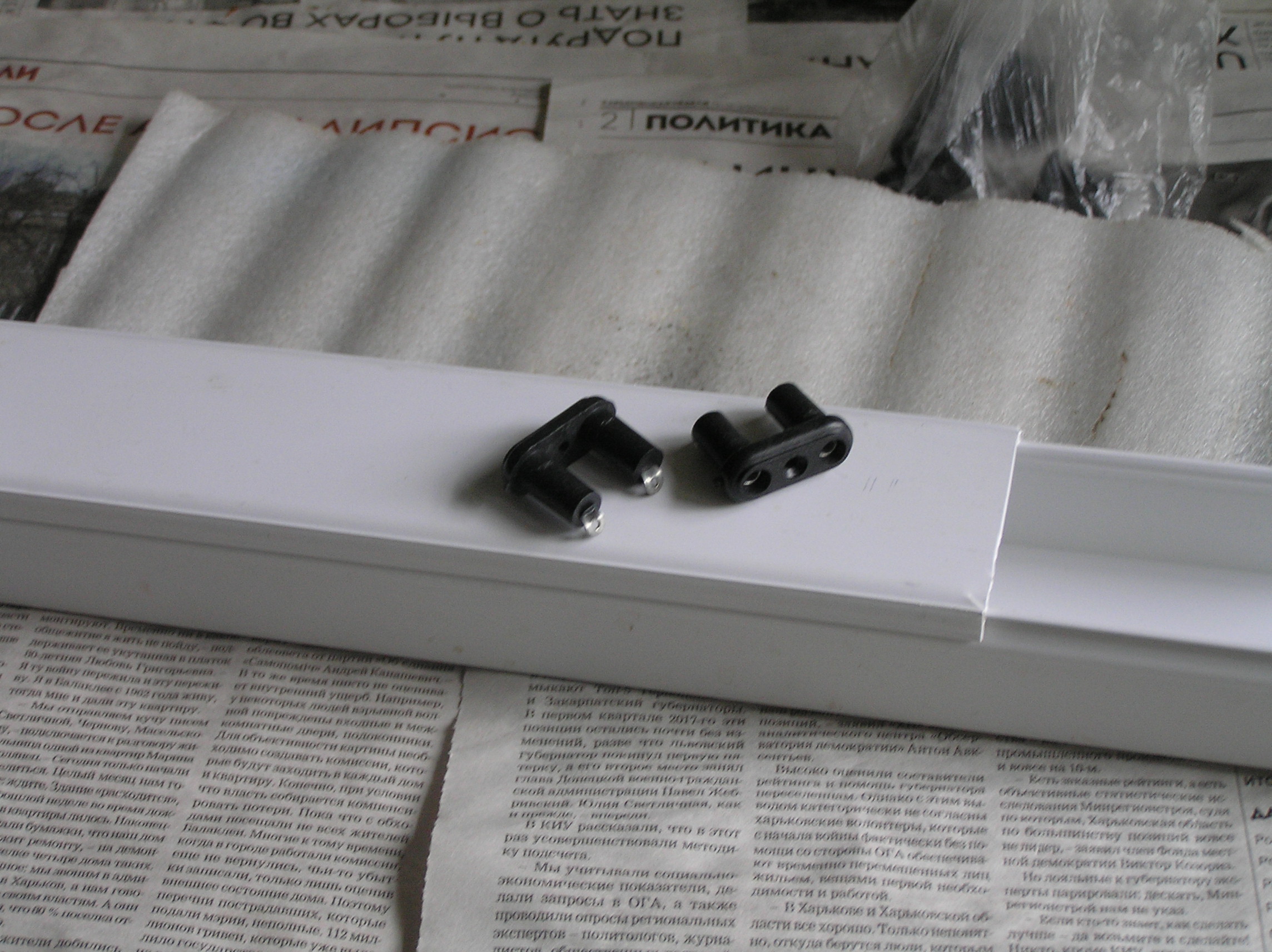

...Мой друг попросил меня сделать маломощный на 3вт светодиодный светильник для нерестовика.Имея опыт изготовления светильничков на светодиодных лентах,решил еще раз сработать такой девайс.Пульты от телевизоров,которые применял для корпусов, у меня кончились.На радиорынке мне не продадут один корпус,а будут продавать как пульт Ду.А это дорого.Немного подумав,рашил делать на базе пластиковых коробов,что для электропроводки.Питание ленты с гашением напряжения конденсаторами.Ленты порезал на ячейки по три светодиода.Так удобно конструктивно и по энергетическим сображениям.Поклеял все.Шнур надежный,медный,не современное эконом фуфло на три нитки.В процессе работы решил сделать два режима яркости.Регулирую ток набором емкости.Больше-меньше.Ставлю тумблер и соответствующую коммутаци.Получилось 60см ленты.Мощность при 30ма --3,3вт.Эконом режим 1,2-1,5вт.Ток выбирал меньше рабочего предельного для надежности.Но лупит светом крепко.Конечно не для столба воды в 60см.Со стороны светодиодов закрыл "от дурака"тонким прозрачным пластиком от коробочек для дисков.Гнул на нихроме,как писал выше.Благо эта технология мной отработана и пригодилась.В общем смотрите сами...на фото видны два режима яркости.И вот, что интересное заметил.У меня и так на этом аквариуме лежат светодиодные светильники.Но этот почему-то сразу полюбился кревекткам.Несколько штук сразу облюбоавали себе место под этим исусственным солнцем.НЕ ЗНАЮ,почему..Раньше на других такого не было.А этот надо отдавать..
...По затратам --лента 40грн/м.Пошло 60см,значит 24грн.Корпус-своими силами.Четыре диода,три конденсатора,пару резисторов,все это из закромов и сусек.Можно от негодных ламп -экономок.Шнур и тумблер. Все.Кстати,все предыдущие светильники тоже работают безотказно уже ...давненько,наверное боьше года. Полет нормальный.Успехов все вам!

[Said-999]

интересные решения.http://usamodelkina.ru/8528-svetodio...skovorody.html
http://usamodelkina.ru/8528-svetodio...skovorody.html

[Дмитрий79]

Если кому-то станет очень интересно и он захочет собрать подобное, то дам ссылки на китайцев у которых это все заказывал.
Если вас не затруднительно можно ссылку а личку спасибо.

[dotsento]

...По всяким самоделкам часто приходится резать,гнуть пластик.И НЕ ФАКТ,что резка ножовкой или резаком дает лучший результат.Особенно для мелких работ гораздо удобнее резать пластик,особенно полистирол нихромом.А,если надо вырезать внутр.часть круга?
Есть детальки,которые хорошо вырезать из пластика модернизированным лобзиком и нихромом вместо пилки.Вот такой инструмент и хочу вам показать.На нихром подается от 3 до 6В.Ток до 2А.Поставил на дугу для удобства включатель.Один из контактов для подкл. проводо подачи тока изолирован от другого контакта гетинаксовыми прокладками.Две прокладки-изоляторы.Думается это понятно.Иначе ток пойдет не через нихром,а через металл дуги лобзика.Выключатель пока стоит на термоклее.Удивительно,но держится крепко.Успехов умелым ручкам!

[Sem]

dotsento, П2К не рассчитан на коммутацию таких токов.
Может в хозяйстве что-то по-мощнее найдется)))

[dotsento]

Допис від Sem

dotsento, П2К не рассчитан на коммутацию таких токов.
Может в хозяйстве что-то по-мощнее найдется)))

...согласен,пока это временное решение.(Хотя нет ничего более постоянного,чем нечто временное)...Даже с учетом того,что запараллелил обе группы П2К.Поймал,что под руку попалось с сусек.Переключатель очень удобен при работе.И это меня соблазнило.
НАДО ЧТО-ТО ПОСТАВИТЬ БОЛЕЕ ПРИЛИЧНОЕ.
Однако,если вы посмотрите параметры П2к,то обнаружите,что на переменном токе ему разрешено коммутировать 1,5А на секцию.А это значит,что на 2секции -3А.Так что не все уж так и плохо.Вот ссылка.Наш товар,украинский,значит-отличный
http://www.ltava.com.ua/commutation....er=browse&id=1

[vel24]

Допис від dotsento

Наш товар,украинский,значит-отличный
http://www.ltava.com.ua/commutation....er=browse&id=1

Забыли добавить, если ТУ и ГОСТ соблюдены

[dotsento]

Допис від vel24

Забыли добавить, если ТУ и ГОСТ соблюдены

...А разве еще есть ГОСТ?Слышал,что есть ДСТУ.
конечно правильно,что надо поставить что-то получше,чем п2к.Это для тех,кто будет делать по-новой.
Собственно я показываю идею и первоначальное,эскизное,но рабочее воплощение своего инструмента,а не продаваемое изделие.Мне оно очень помагает.Давайте сконцентрируемся на пользе инструмента.Вчера он мне помог вырезать окошко в тонком полистироле для устаноки ЖКИ индикатора.Это будет очередной,но новой конструкции .
ДРУГИМ ИНСТРУМЕНТОМ СДЕЛАТЬ ОКОШКО БЫЛО БЫ ГОРАЗДО ТРУДНЕЕ

[vel24]

dotsento, ГОСТ и ТУ на именно это изделие приведены Вами по ссылкеhttp://www.ltava.com.ua/commutation....er=browse&id=1
