Старий 15.05.2010, 22:40   #1
Модератор Винницкого клуба аквариумистов


Аватар для pimass

Реєстрація: 22.05.2009
Звідки Ви: Варшава-Вишенка
Дописи: 12.801
сказав Дякую: 2.464
сказали Дякую 5.200 раз(и) в 3.381 повідомленні
Re: Подключение катушки Camozzi на 12В ===www.aquaforum.ua===

Ну я себе так думаю, что если бы была разница куда подключать они бы написали....
__________________
Танцуют звезды и луна © Как там начало?

guns don't kill people, people kill people

[URL="http://www.aquaforum.ua/showthread.php?p=3238854#post3238854"][B][I][SIZE="4"][COLOR="Red"][FONT="Courier New"]Светодиоды Cree XT-E, термокомпаунд, драйвера Mean Well[/FONT][/COLOR][/SIZE][/I][/B][/URL]


__________________

pimass поза форумом   Відповісти з цитуванням
cказали "Дякую" pimass за цей допис:
Kent (15.05.2010)
Старий 15.05.2010, 22:41   #2
Живу я тут


Аватар для vladimir_ar

Реєстрація: 04.05.2010
Звідки Ви: Кременчуг
Дописи: 320
сказав Дякую: 21
сказали Дякую 118 раз(и) в 64 повідомленні
Re: Подключение катушки Camozzi на 12В ===www.aquaforum.ua===

Тиристором управляться не может. Это раз.
Куда плюс, куда минус - фиолетово для обмотки.
Диод ставится параллельно катушке, катод диода на тот контакт катушки, куда подается + (катод - носик диода, или где полосочка на корпусе, за исключением некоторых совдеповских диолов). Если коммутация транзистором (не важно, по плюсу или по минусу питания) - параллельно транзистору ставится тоже диод (если это МОП-ключ, то у него уже есть интегрированный). Пример на рисунке.
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  relay.JPG
Переглядів: 472
Розмір:  13,1 КБ
ID:	73451
__________________
"Истина - это постоянный процесс уничтожения старого и возрождения нового..."

vladimir_ar поза форумом   Відповісти з цитуванням
Старий 15.05.2010, 22:43   #3
Модератор Винницкого клуба аквариумистов


Аватар для pimass

Реєстрація: 22.05.2009
Звідки Ви: Варшава-Вишенка
Дописи: 12.801
сказав Дякую: 2.464
сказали Дякую 5.200 раз(и) в 3.381 повідомленні
Re: Подключение катушки Camozzi на 12В ===www.aquaforum.ua===

vladimir_ar, Так зачем вся эта "кухня", если обмотке "фиолетово"? В чем так сказать суть?
__________________
Танцуют звезды и луна © Как там начало?

guns don't kill people, people kill people

[URL="http://www.aquaforum.ua/showthread.php?p=3238854#post3238854"][B][I][SIZE="4"][COLOR="Red"][FONT="Courier New"]Светодиоды Cree XT-E, термокомпаунд, драйвера Mean Well[/FONT][/COLOR][/SIZE][/I][/B][/URL]


__________________

pimass поза форумом   Відповісти з цитуванням
Старий 15.05.2010, 22:42   #4
Живу я тут


Аватар для Kent

Реєстрація: 02.12.2009
Звідки Ви: Хмельницкий
Дописи: 1.449
сказав Дякую: 3.154
сказали Дякую 1.282 раз(и) в 602 повідомленні
Re: Подключение катушки Camozzi на 12В ===www.aquaforum.ua===

Подключил попробовал, пошли пузырьки, всем спасибо что откликнулись!


__________________

Kent поза форумом   Відповісти з цитуванням
Старий 15.05.2010, 22:43   #5
Модератор Винницкого клуба аквариумистов


Аватар для pimass

Реєстрація: 22.05.2009
Звідки Ви: Варшава-Вишенка
Дописи: 12.801
сказав Дякую: 2.464
сказали Дякую 5.200 раз(и) в 3.381 повідомленні
Re: Подключение катушки Camozzi на 12В ===www.aquaforum.ua===

Slava78, Как подключали?
__________________
Танцуют звезды и луна © Как там начало?

guns don't kill people, people kill people

[URL="http://www.aquaforum.ua/showthread.php?p=3238854#post3238854"][B][I][SIZE="4"][COLOR="Red"][FONT="Courier New"]Светодиоды Cree XT-E, термокомпаунд, драйвера Mean Well[/FONT][/COLOR][/SIZE][/I][/B][/URL]


__________________

pimass поза форумом   Відповісти з цитуванням
Старий 15.05.2010, 22:47   #6
Живу я тут


Аватар для Sem

Реєстрація: 17.09.2004
Звідки Ви: Киев, Троещина
Дописи: 14.486
сказав Дякую: 4.642
сказали Дякую 8.508 раз(и) в 4.382 повідомленні
Надіслати повідомлення для Sem на ICQ Надіслати повідомлення для Sem на Skype
Re: Подключение катушки Camozzi на 12В ===www.aquaforum.ua===

Цитата:
Допис від pimass Переглянути допис
Slava78, Как подключали?
Методом научного тыка-))))
__________________
Страна не ублюдков и не воров.


__________________

Sem поза форумом   Відповісти з цитуванням
Старий 15.05.2010, 22:52   #7
Живу я тут


Аватар для Kent

Реєстрація: 02.12.2009
Звідки Ви: Хмельницкий
Дописи: 1.449
сказав Дякую: 3.154
сказали Дякую 1.282 раз(и) в 602 повідомленні
Re: Подключение катушки Camozzi на 12В ===www.aquaforum.ua===

Цитата:
Допис від Sem Переглянути допис
Методом научного тыка-))))
Совершенно верно + подключил к 2 контакту


__________________

Kent поза форумом   Відповісти з цитуванням
Старий 15.05.2010, 22:46   #8
Живу я тут


Аватар для vladimir_ar

Реєстрація: 04.05.2010
Звідки Ви: Кременчуг
Дописи: 320
сказав Дякую: 21
сказали Дякую 118 раз(и) в 64 повідомленні
Re: Подключение катушки Camozzi на 12В ===www.aquaforum.ua===

Суть в том, чем управляется. Если от блока питания выключателем или реле - фиолетово. Можете и диод не ставить. А если контроллером с транзисторным выходом, и разработчик не предусмотрел внутренние цепи защиты - рано или поздно будете ремонтировать.
__________________
"Истина - это постоянный процесс уничтожения старого и возрождения нового..."

vladimir_ar поза форумом   Відповісти з цитуванням
cказали "Дякую" vladimir_ar за цей допис:
pimass (15.05.2010)
Старий 15.05.2010, 22:47   #9
Живу я тут


Аватар для chack

Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
Надіслати повідомлення для chack на Skype
Re: Подключение катушки Camozzi на 12В ===www.aquaforum.ua===

Цитата:
Допис від Slava78 Переглянути допис
Здравствуйте!
Подскажите пожалуйста где + в катушке Camozzi,
Нет + в катушке (камоцци или нет, не важно)
Есть там только переменный ток, ну и соответственно падение напруги на катушке.
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме

chack поза форумом   Відповісти з цитуванням
Старий 15.05.2010, 22:49   #10
Модератор Винницкого клуба аквариумистов


Аватар для pimass

Реєстрація: 22.05.2009
Звідки Ви: Варшава-Вишенка
Дописи: 12.801
сказав Дякую: 2.464
сказали Дякую 5.200 раз(и) в 3.381 повідомленні
Re: Подключение катушки Camozzi на 12В ===www.aquaforum.ua===

chack, Олег, а если ток постоянный на выходе БП, это что то меняет?
__________________
Танцуют звезды и луна © Как там начало?

guns don't kill people, people kill people

[URL="http://www.aquaforum.ua/showthread.php?p=3238854#post3238854"][B][I][SIZE="4"][COLOR="Red"][FONT="Courier New"]Светодиоды Cree XT-E, термокомпаунд, драйвера Mean Well[/FONT][/COLOR][/SIZE][/I][/B][/URL]


__________________

pimass поза форумом   Відповісти з цитуванням
Старий 15.05.2010, 22:53   #11
Живу я тут


Аватар для chack

Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
Надіслати повідомлення для chack на Skype
Re: Подключение катушки Camozzi на 12В ===www.aquaforum.ua===

pimass, если указано, что катушка на постоянное напряжение, тогда только постоянку. Но и тут, нет разницы, куда подходит + или - на катушку.
Но в схеме уже конечно есть разница, как запитывать реле.
пост 19/21
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме

chack поза форумом   Відповісти з цитуванням
Старий 15.05.2010, 22:49   #12
Живу я тут


Аватар для chack

Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
Надіслати повідомлення для chack на Skype
Re: Подключение катушки Camozzi на 12В ===www.aquaforum.ua===

Цитата:
Допис від Slava78 Переглянути допис
Здравствуйте!
там есть цифры 1,2 и земля, незнаю что куда?
На 1 и 2 подаете напряжение, на "землю" ничего не подаете.
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме

chack поза форумом   Відповісти з цитуванням
cказали "Дякую" chack за цей допис:
Kent (15.05.2010)
Старий 15.05.2010, 22:59   #13
Модератор Винницкого клуба аквариумистов


Аватар для pimass

Реєстрація: 22.05.2009
Звідки Ви: Варшава-Вишенка
Дописи: 12.801
сказав Дякую: 2.464
сказали Дякую 5.200 раз(и) в 3.381 повідомленні
Re: Подключение катушки Camozzi на 12В ===www.aquaforum.ua===

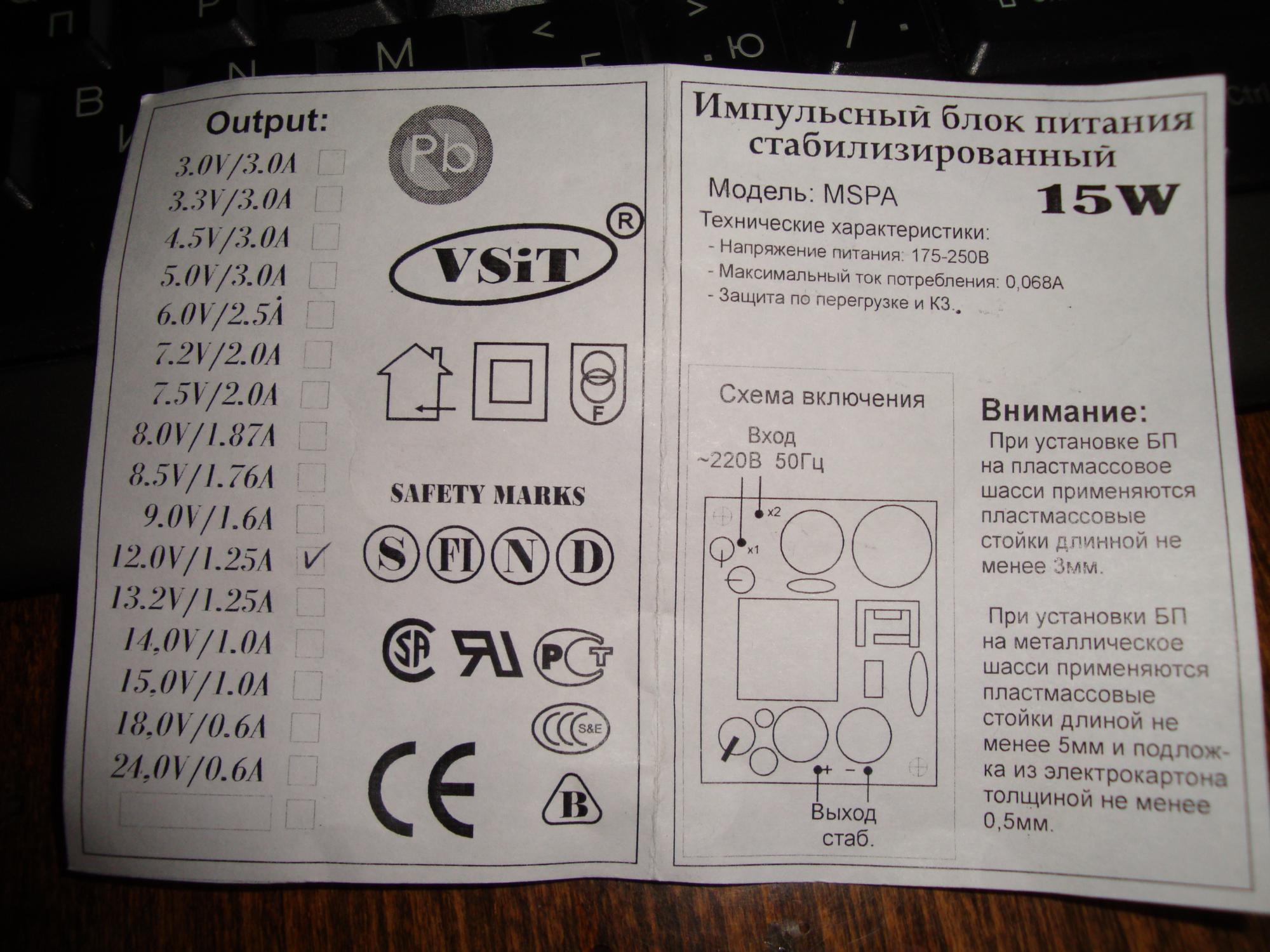

Вот кто мне скажет, это БП постоянного или переменного тока? Да и потянет ли он Кмоцу?
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  DSC00115.jpg
Переглядів: 406
Розмір:  292,7 КБ
ID:	73454
__________________
Танцуют звезды и луна © Как там начало?

guns don't kill people, people kill people

[URL="http://www.aquaforum.ua/showthread.php?p=3238854#post3238854"][B][I][SIZE="4"][COLOR="Red"][FONT="Courier New"]Светодиоды Cree XT-E, термокомпаунд, драйвера Mean Well[/FONT][/COLOR][/SIZE][/I][/B][/URL]


__________________

pimass поза форумом   Відповісти з цитуванням
Старий 15.05.2010, 23:05   #14
Живу я тут


Аватар для chack

Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
Надіслати повідомлення для chack на Skype
Re: Подключение катушки Camozzi на 12В ===www.aquaforum.ua===

pimass, канешна потянет
постоянка. Поставь последовательно с катушкой резистор на (надо считать), что бы не грелась катушка.
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме

chack поза форумом   Відповісти з цитуванням
cказали "Дякую" chack за цей допис:
pimass (15.05.2010)
Старий 15.05.2010, 23:07   #15
Модератор Винницкого клуба аквариумистов


Аватар для pimass

Реєстрація: 22.05.2009
Звідки Ви: Варшава-Вишенка
Дописи: 12.801
сказав Дякую: 2.464
сказали Дякую 5.200 раз(и) в 3.381 повідомленні
Re: Подключение катушки Camozzi на 12В ===www.aquaforum.ua===

chack, А переменный ток на выходе или постоянный? Это так для общего развития )
__________________
Танцуют звезды и луна © Как там начало?

guns don't kill people, people kill people

[URL="http://www.aquaforum.ua/showthread.php?p=3238854#post3238854"][B][I][SIZE="4"][COLOR="Red"][FONT="Courier New"]Светодиоды Cree XT-E, термокомпаунд, драйвера Mean Well[/FONT][/COLOR][/SIZE][/I][/B][/URL]


__________________

pimass поза форумом   Відповісти з цитуванням
