Dee · 21.10.2011, 12:27

Цитата:

Допис від Кит

либо я чего то не понимаю либо... как это у вас выход на акву из заправочного клапона, там по идее получается вход CO2 от балона?
я спрашивал про фото 8, а вы мне про фото 12 я так понимаю.

Как написал выше Мустафа, чтобы влезла трубочка

я его перевернул, т.к если вверх клапаном у меня нормально не работал, может из-за того что давление со2 давит на заглушку и закрывал отверстие.
использую его только как краник, счетчик из шприца после него стоит.
И еще я фильтр выкинул))(белая палочка))) )

ikavko · 17.01.2012, 22:19

помогите разобраться на рис.7 надо удалиь всю металлическую штуку или только прокладку с правого края?

Mustafa · 17.01.2012, 23:07

Цитата:

Допис від ikavko

помогите разобраться на рис.7 надо удалиь всю металлическую штуку или только прокладку с правого края?

всё что обведено красным- выкинуть.

WestGot · 20.01.2012, 13:05

Цитата:

Допис від Mustafa

всё что обведено красным- выкинуть.

Хм, а зачем выкидывать металлический носик?
Я просто вынул из него резиновый "гвоздик", обрезал фильтр и вкрутил обратно. Этот гвоздик как раз перекрывает подачу когда носик опущен пружинкой. А при наличии носика удобнее клеить на него трубку переходник под шланг (страхуемся от попадания клея в отверстие). Клапан я высверливал сверлом 4 мм., после чего туда удобно на клей встал переходник от капельницы, на который в свою очередь удобно садится шланг 4мм. После высверливания клапана он попадает внутрь зажигалки, но вполне нормально выдувается через противоположное отверстие.

Насчет совмещения с счетчиком пузырьков надо быть осторожным, после заливания воды держать строго вертикально, иначе вода попадет на клапан и будет морока...

ikavko · 20.01.2012, 20:53

кому не влом, помогите мне не путёвому разобраться.
вот фото с пронумерованными детальками клапана
Скрытый текст
несколько вопросов
- нужно ли обрезать деталь №2
- какие детали задействованы в клапане на выпуск со2
- если можно порядок сбора от первой детали которая вставляется в корпус до последней

апд. мне кажется что так 4-2-5-клапан(1 без пробки +8+6+3)-7
осталось понять чем необрезанная деталь 2 мешает

Mustafa · 20.01.2012, 22:29

Цитата:

Допис від ikavko

кому не влом, помогите мне не путёвому разобраться.
вот фото с пронумерованными детальками клапана
Скрытый текст
несколько вопросов
- нужно ли обрезать деталь №2
- какие детали задействованы в клапане на выпуск со2
- если можно порядок сбора от первой детали которая вставляется в корпус до последней

апд. мне кажется что так 4-2-5-клапан(1 без пробки +8+6+3)-7
осталось понять чем необрезанная деталь 2 мешает

во виртуальный конструктор

Айзек Азимов.... "Вставить деталь В в отверстие А"

1)в деталь 4 вставляем дет.2 и вставляем в корпус зажигалки.
(дет 2 можно и не укорачивать)

2) на дет3 надеваем резин.уплотнитель дет6 и всё это вставляем в дет8.

3)в корпус зажигалки, поверх дет4 и дет2 вставляем дет5. наружу должна смотреть та часть что и на вашем фото.

xlin · 07.02.2012, 07:55

Всем здрасти! Добавлю свои несколько копеек. Тоже делал краники из зажигалок,некоторые не устраивали-травили,подумав решил уменьшить количество хлюпких соединений на 1 и сделал след. просто вырвал резьбу под краник,компрессионный шланг одевается с натягом,с другой стороны (где сопло) делаем как было изначально задумано со стержнем. думаю кому-нибудь это пригодится.

Щоб збільшити малюнок, клацніть по ньому
Назва: DSC00579.jpg
Переглядів: 884
Розмір: 105,6 КБ
ID: 209568

Щоб збільшити малюнок, клацніть по ньому
Назва: DSC00580.jpg
Переглядів: 949
Розмір: 79,6 КБ
ID: 209569

Щоб збільшити малюнок, клацніть по ньому
Назва: DSC00581.jpg
Переглядів: 914
Розмір: 87,4 КБ
ID: 209570

Щоб збільшити малюнок, клацніть по ньому
Назва: DSC00582.jpg
Переглядів: 884
Розмір: 256,7 КБ
ID: 209566

Щоб збільшити малюнок, клацніть по ньому
Назва: DSC00583.jpg
Переглядів: 893
Розмір: 135,5 КБ
ID: 209567

GreyJester · 16.12.2012, 17:46

Здравствуйте! Изготовил себе подобный краник, но только если я конечно внимательно понял по фото… у меня клапан другой немного и удалять самого червячка с пружинкой не стал. Удалил только резинку как http://www.aquafanat.com.ua/forum/in...howtopic=15246 или http://our-aquarium.ru/forum/index.php?topic=26482 . Проверял от компрессора воздушного, регулирует хорошо, но если закрутить полностью то травит воздух потихоньку из под резьбы! Визуально повреждений нет, есть вероятность что когда вклеивал в противоположный конец держатель для шланги термо-клеем горячим воздухом попал на резьбу в корпусе и она деформировалась!!!
Попытаюсь подмотать фум ленты чуть, может поможет.
Из моего опыта работы с термо-клеем скажу, что можно обойтись «частью что иглу держит на капельнице» её вклеиваю в обратную часть зажигалки, а на сам клапан отрезок от соединительного тройника (а чтоб клей не попал в отверстие клапана вставляю туда иглу немного вазелином намазав - а когда клей остывает иглу вынимаю).

Долго не мог понять как будет работать, а увидев что в этой теме червяка с пружинкой убирают понял, что весь смысл в пяточке (с одной стороны алюминий с другой не знаю что материал и иголочка в серединке) и его прижиме….

Rich man · 19.11.2013, 17:17

классно придумано!

Basilashvili · 21.11.2013, 15:38

Сделал, работает, всем спасибо)))

Bronson · 08.05.2014, 13:47

Добрый день!
Есть пара вопросов :
1. Можно ли закручивать краник полностью (для остановки подачи газа на ночь)? Не будет ли при етом действовать большое давление на кран, что в дальнейшем нарушит его герметичность в области клапана?
2. Сколько может прослужить в среднем сей чудо бюджетный кран тонкой регулировки!?

Вадім · 08.05.2014, 19:27

Узнаю гуманитария)) ...с таким краником надо общатся как с внешним фильтром -чем меньше крутить -тем дольше прослужит, а если крутить каждый день -максимум на две недели хватит...

Надіслано від мого HTC One V, використовуючи Tapatalk

klimnet · 08.05.2014, 19:39

Вадім, так и есть, пропользовался месяц, может чуть больше, тонкое звено выход из зажигалки, потом плюнул и купил кран тонкой регулировки

Вадім · 08.05.2014, 22:12

Какой купили? И какое давление на выходе редуктора?

Надіслано від мого HTC One V, використовуючи Tapatalk

klimnet · 10.05.2014, 10:05

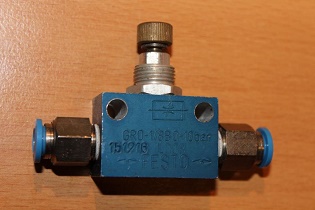

Вадім, давление на выходе редуктора 2атм, распылял через рябинку (пока все отключено и находится в резерве - разбили аквариум), дроссель и клапан фирмы FESTO, купил по случаю у знакомых, если покупать специально, то можно и поинтереснее модели подобрать, ну а так почти за даром купил
